圆盘类零件多层叠式注塑成型模具结构

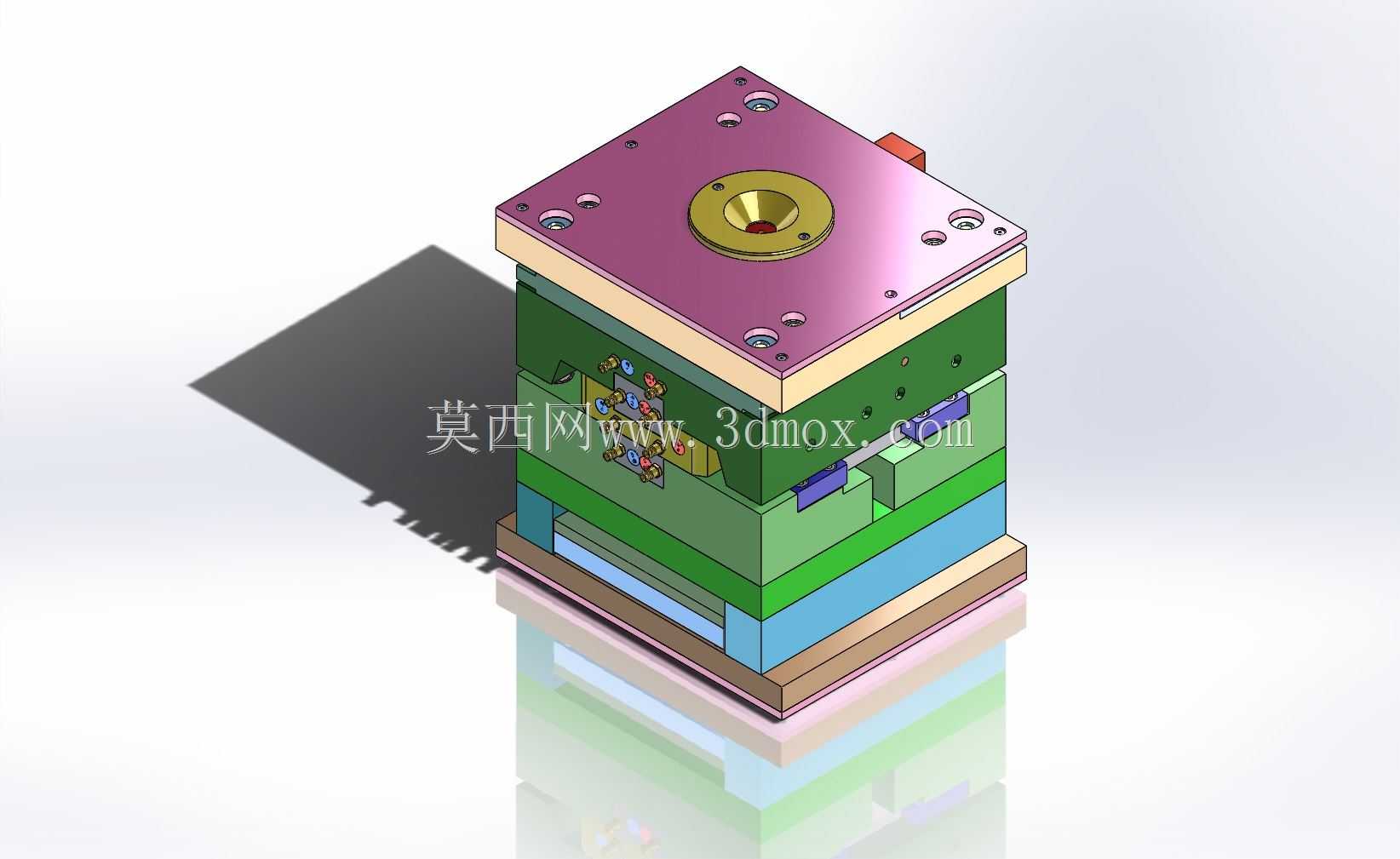

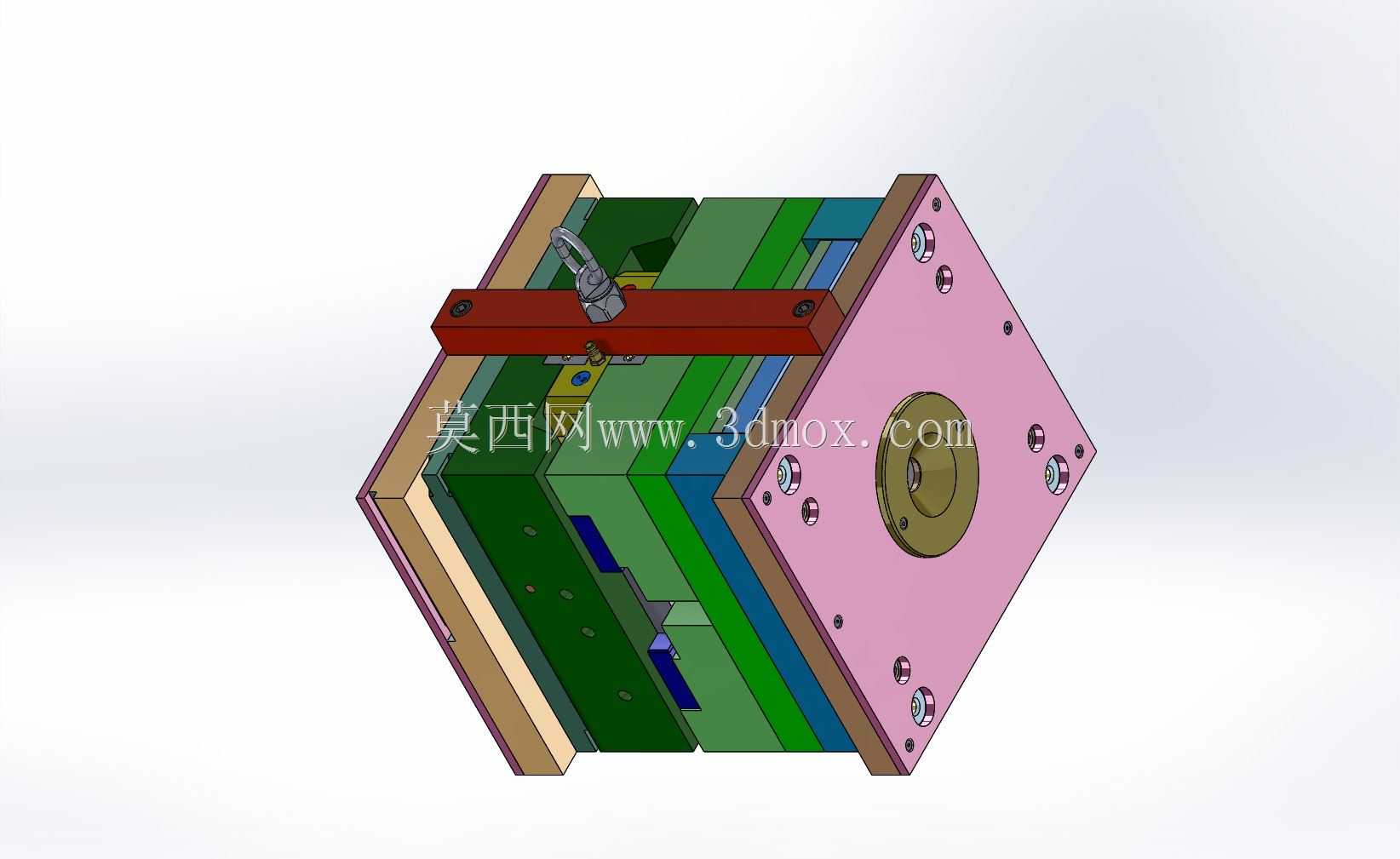

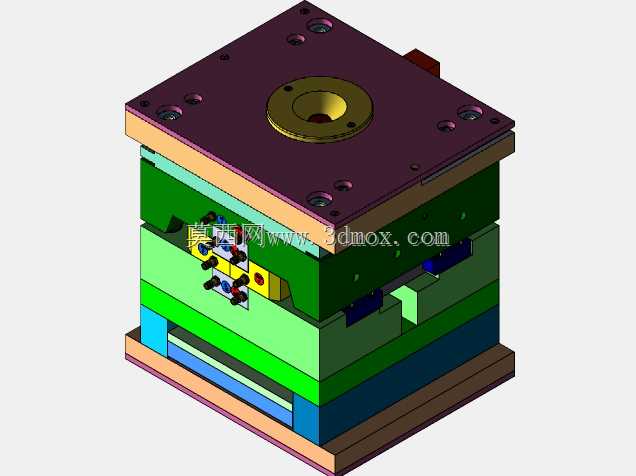

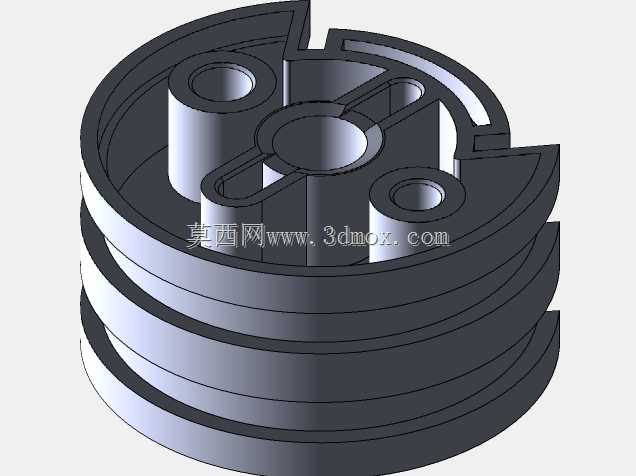

这套模具结构主要面向圆盘类塑胶零件的批量注塑成型生产场景，适配消费电子、家电配件、通用五金配套等领域中带中心孔位的圆盘形塑胶件加工需求，可直接安装在对应吨位的卧式注塑机上完成连续自动化生产作业。整套模具采用标准细水口模架为基础承载结构，从上至下依次排布定位环、浇口套、定模板、型腔镶件、动模型芯、顶出机构、动模座板等功能模块，各层板件通过精密导柱导套实现合模导向，合模过程中可保证型腔与型芯的同轴度误差控制在0.02mm以内，避免圆盘零件出现偏心、壁厚不均的成型缺陷。模具顶部的定位环可与注塑机定模板定位孔精准配合，保证浇口套与注塑机射嘴的同轴度，熔融塑胶通过浇口套进入分流道后，从圆盘零件中心位置进胶，可保证塑胶熔体在型腔内的流动路径长度均匀，减少圆盘件的内应力残留，降低成型后零件翘曲变形的概率。模具的冷却系统采用多层环绕式水路设计，分别在定模型腔板、动模型芯板内布置独立循环冷却回路，可根据不同塑胶原料的成型温度调整冷却水流量与温度，保证整个圆盘型腔区域的温度均匀一致，将成型周期控制在合理区间，提升批量生产效率。顶出机构采用均匀分布的顶针布局，围绕圆盘零件的边缘与中心加强筋位置设置顶出点位，可保证开模后顶出力均匀作用在零件上，避免顶出过程中零件出现顶白、变形甚至开裂的问题。整套模具的安装边界完全适配常规注塑机的拉杆间距与模厚要求，无需额外改装即可快速上机调试，模具的分型面设置在圆盘零件的最大轮廓位置，开模后可自动拉断点浇口凝料，配合机械手可实现零件与凝料的自动分离，适配全自动化注塑生产车间的作业需求，可稳定生产表面无明显熔接痕、尺寸精度符合装配要求的圆盘类塑胶零件。
