乙醇定量自动灌装作业设备结构设计

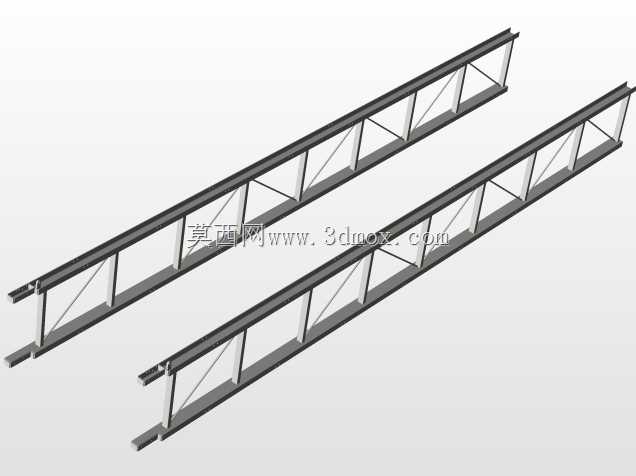

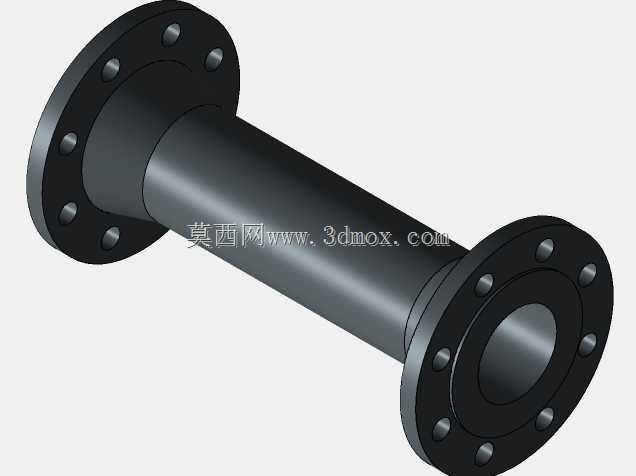

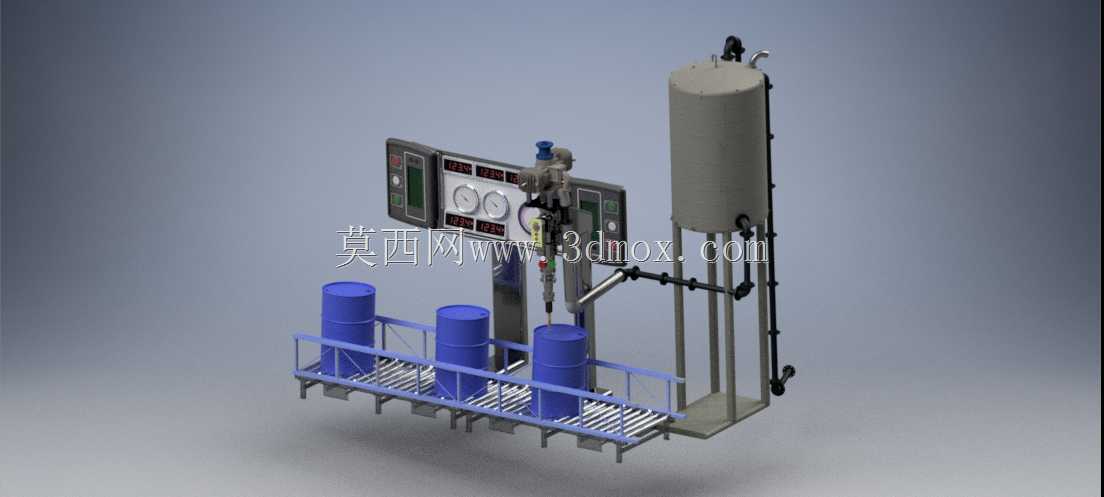

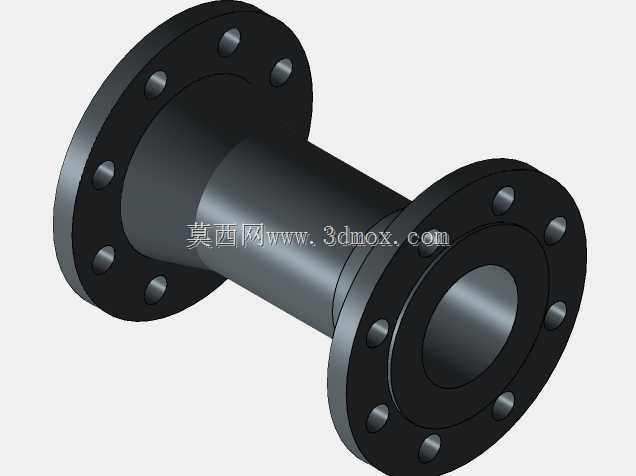

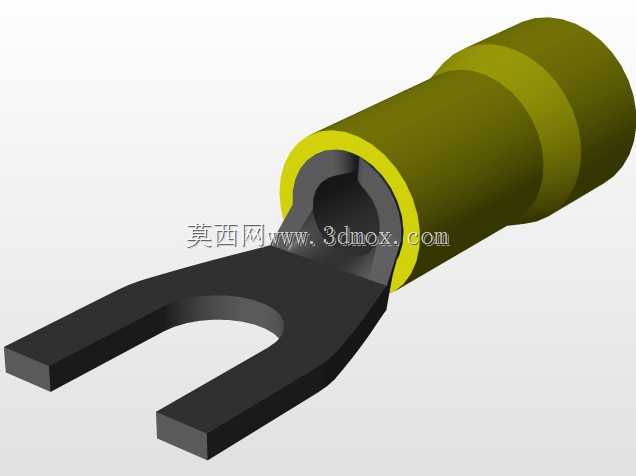

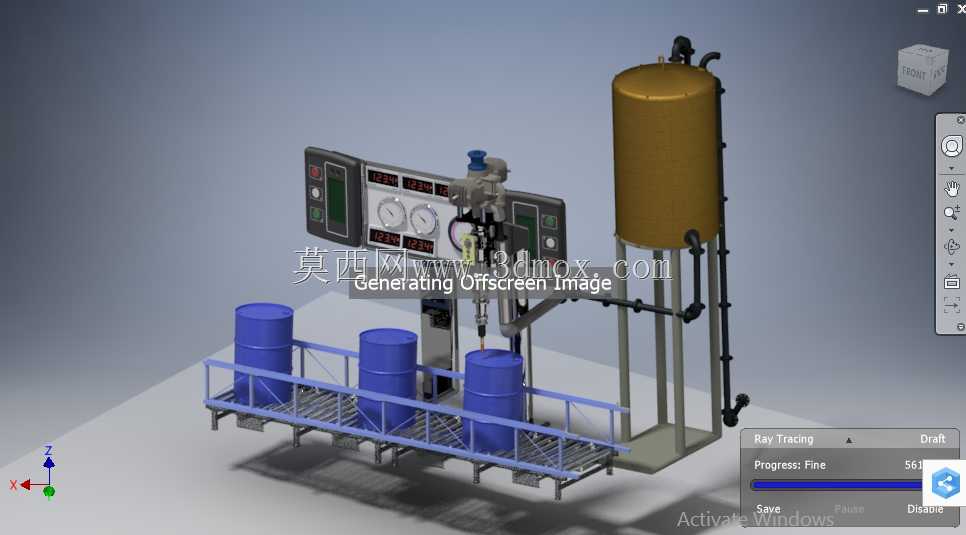

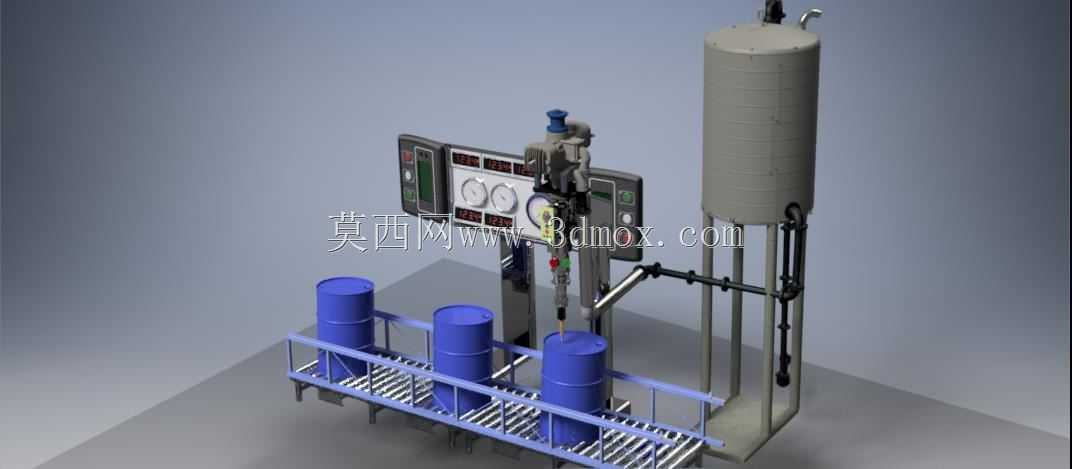

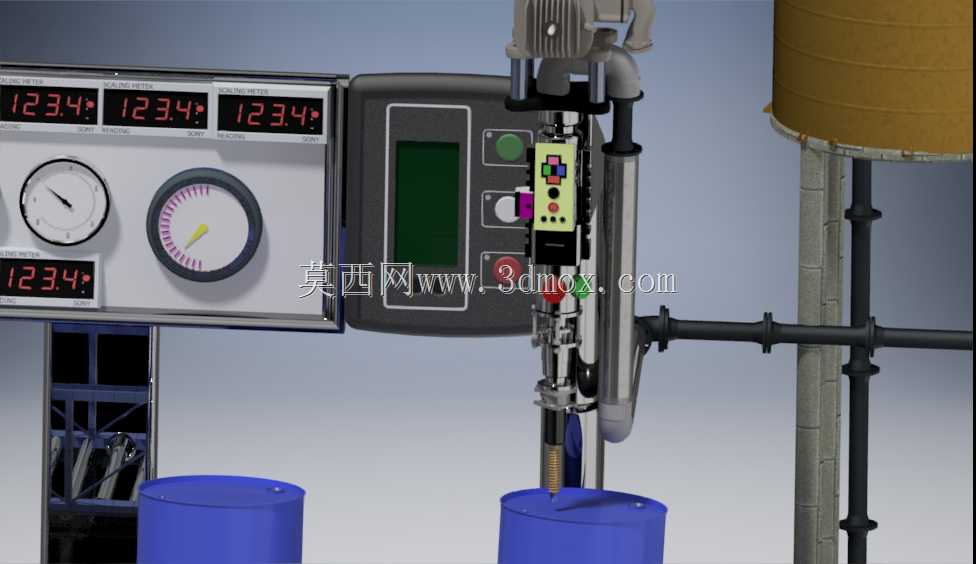

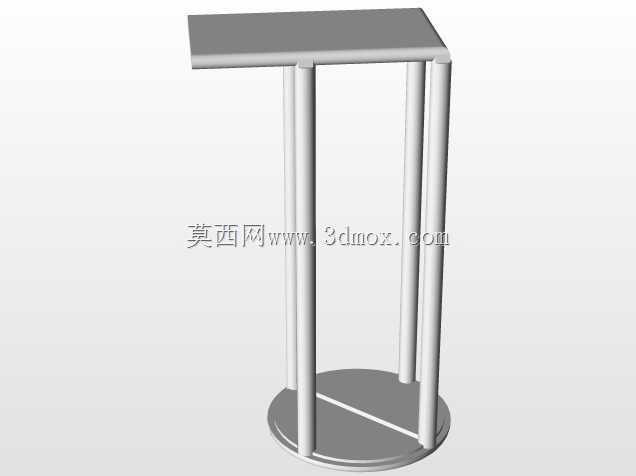

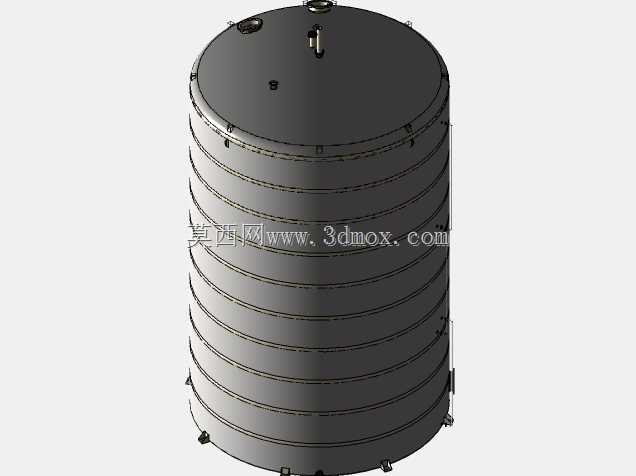

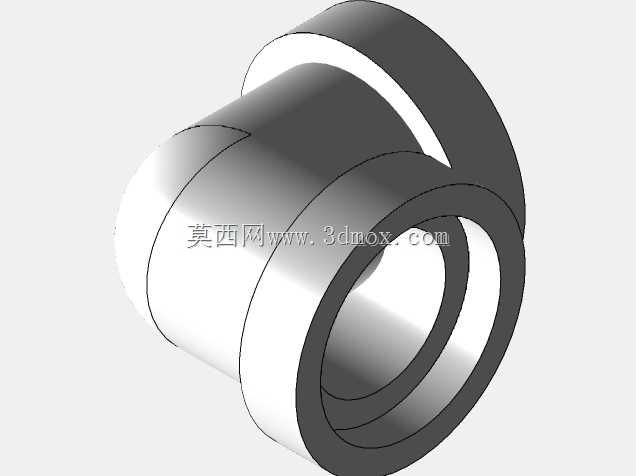

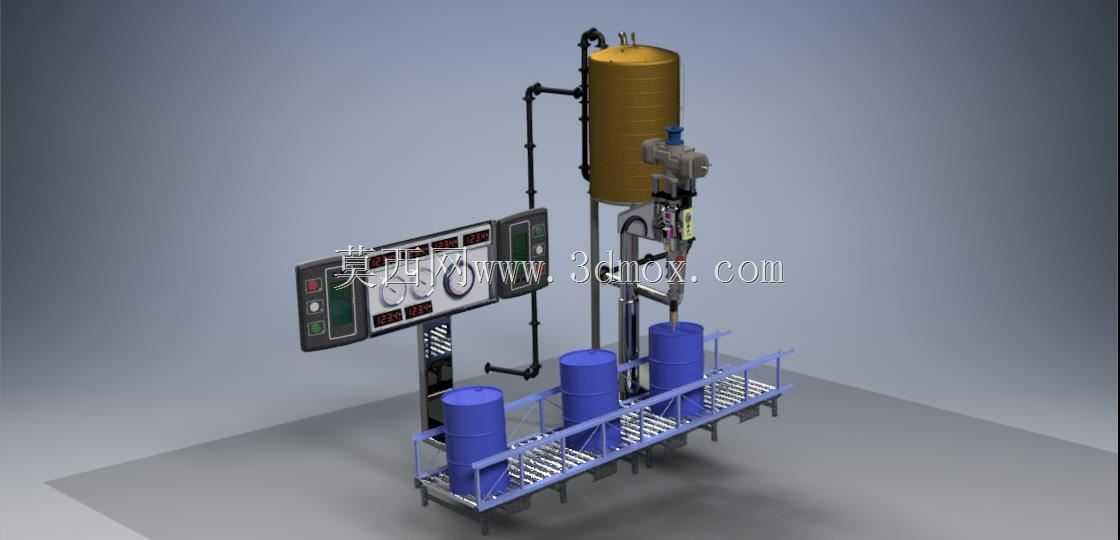

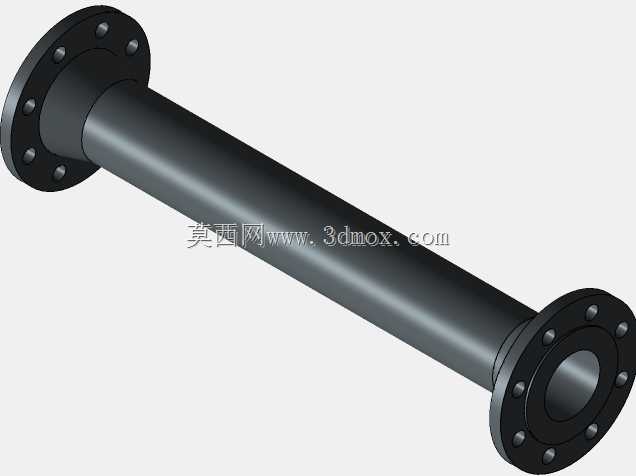

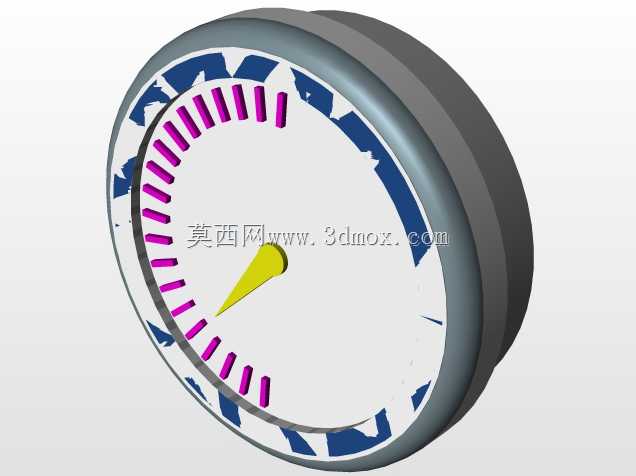

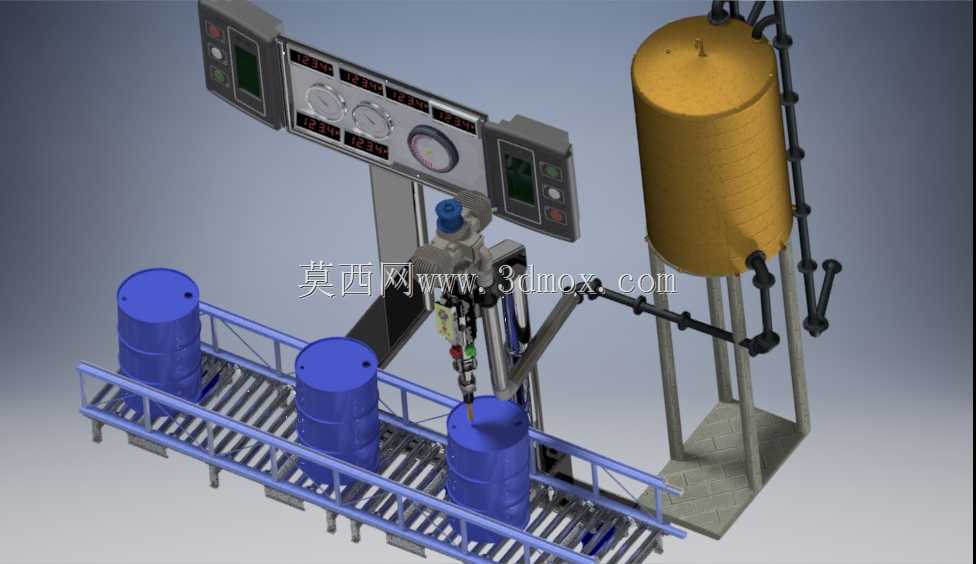

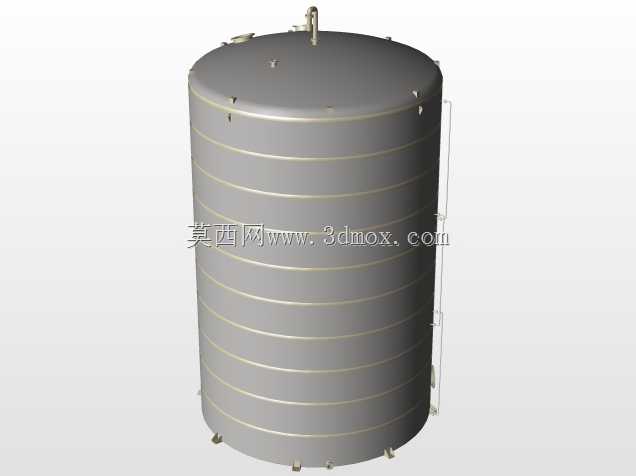

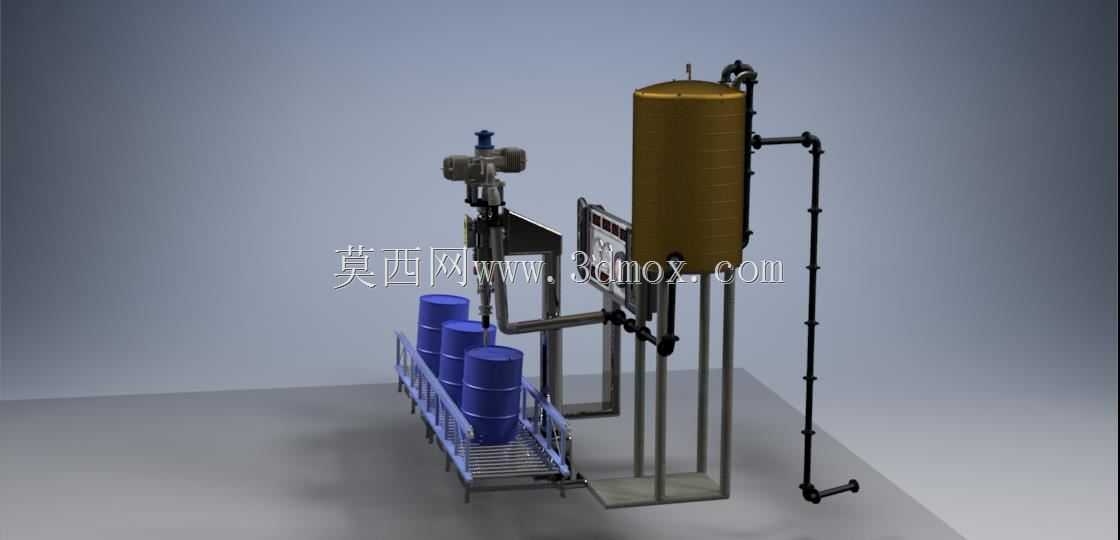

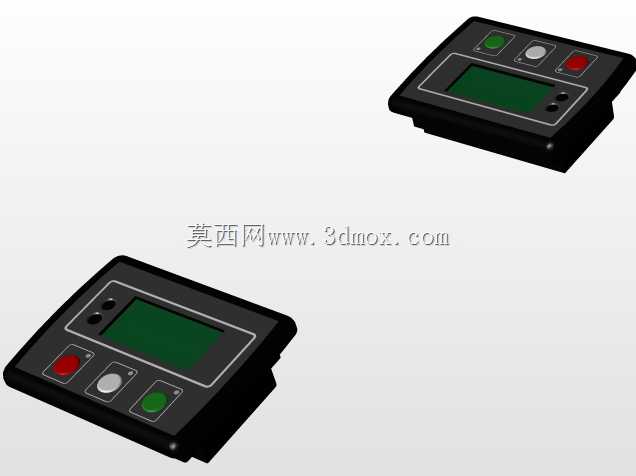

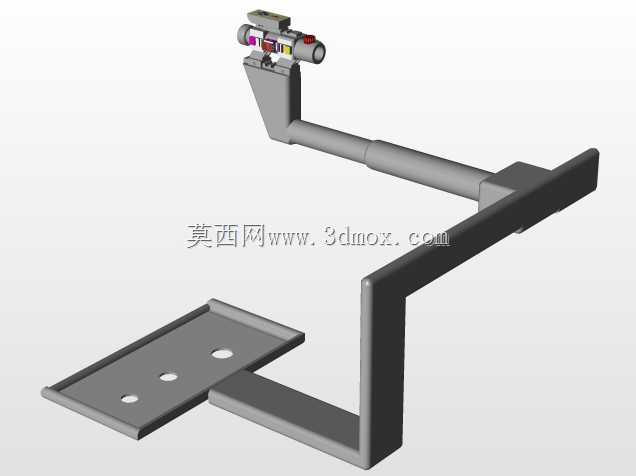

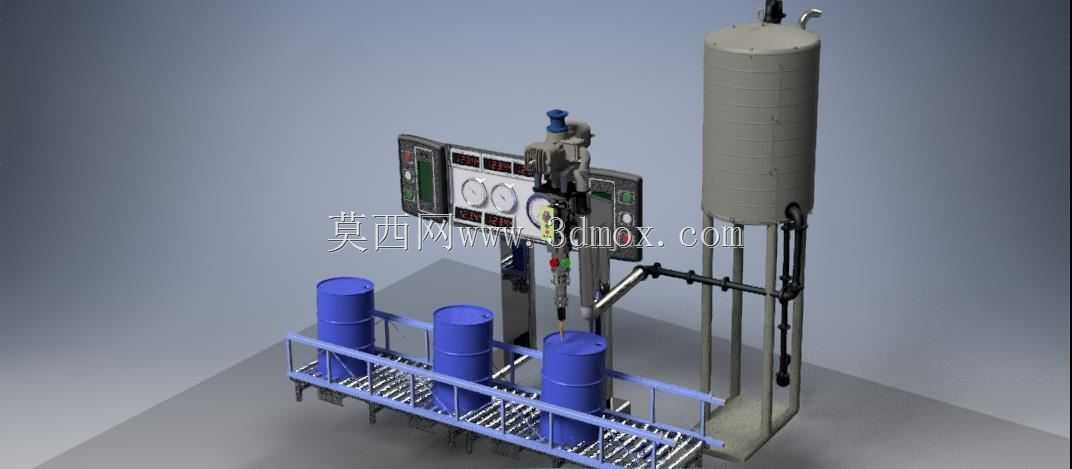

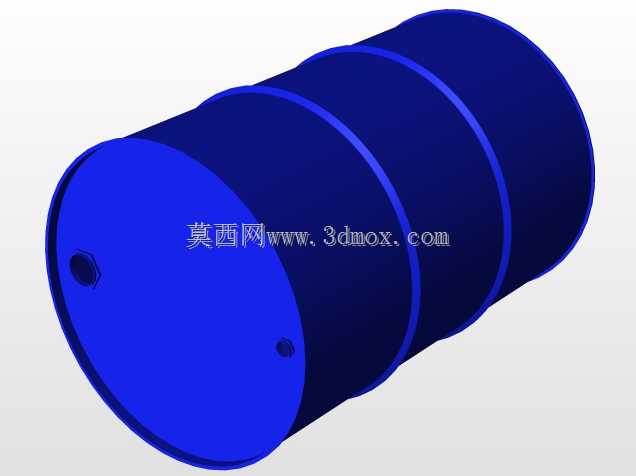

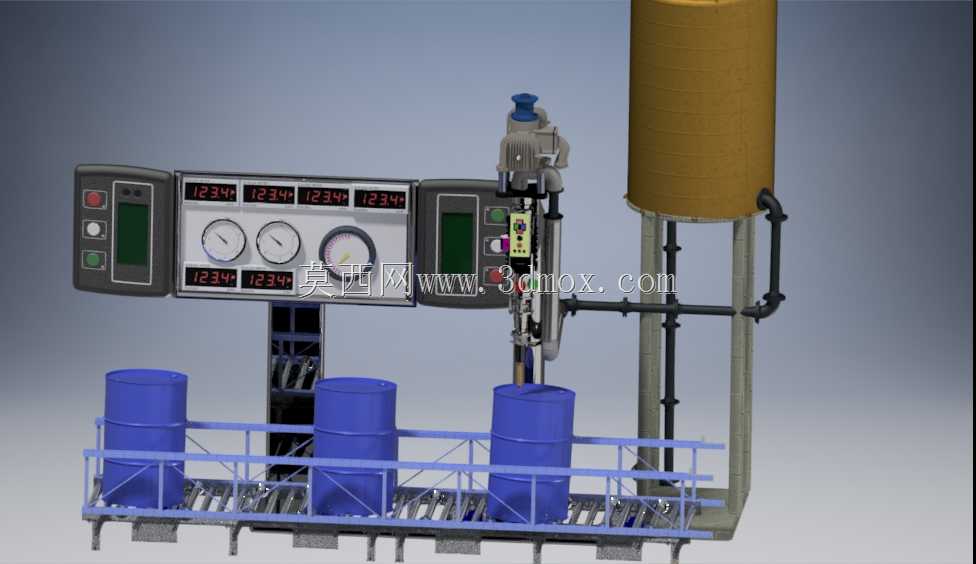

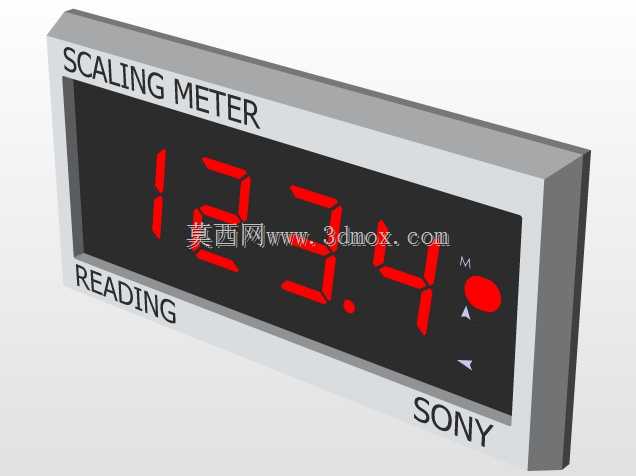

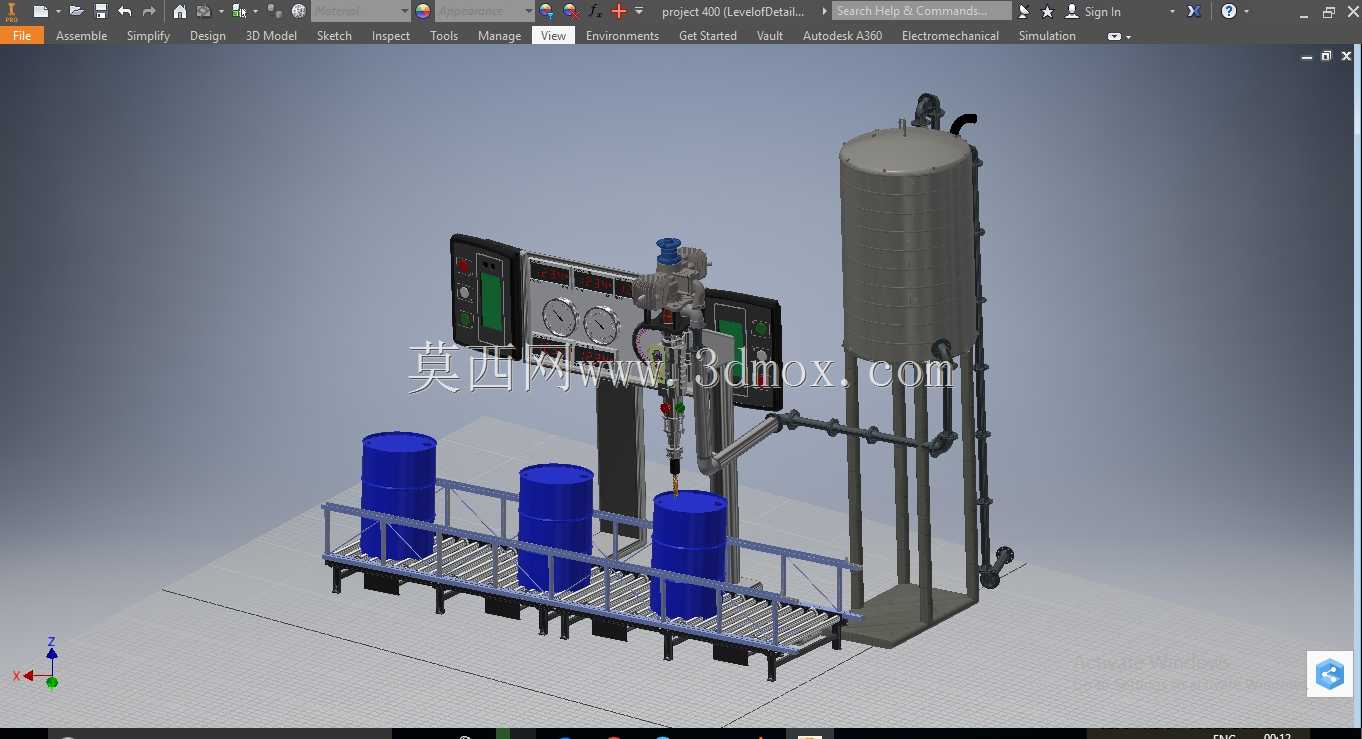

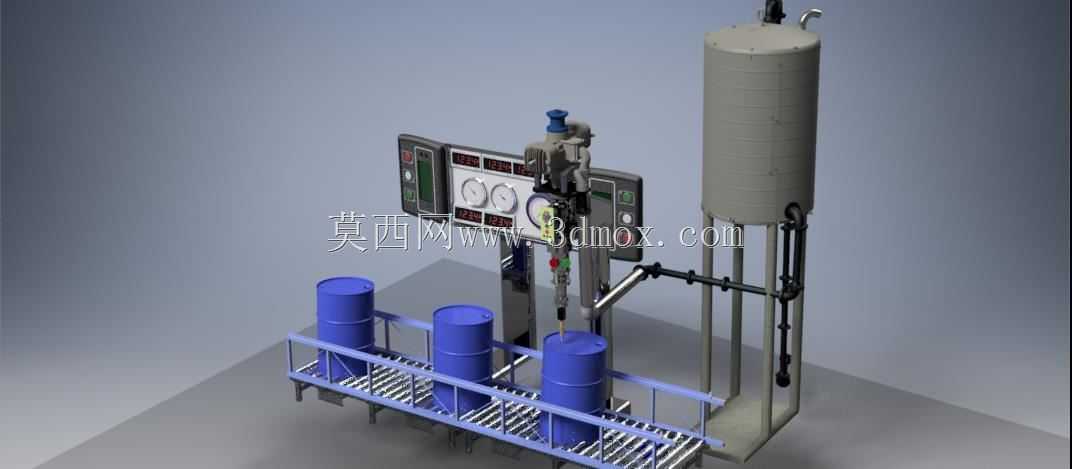

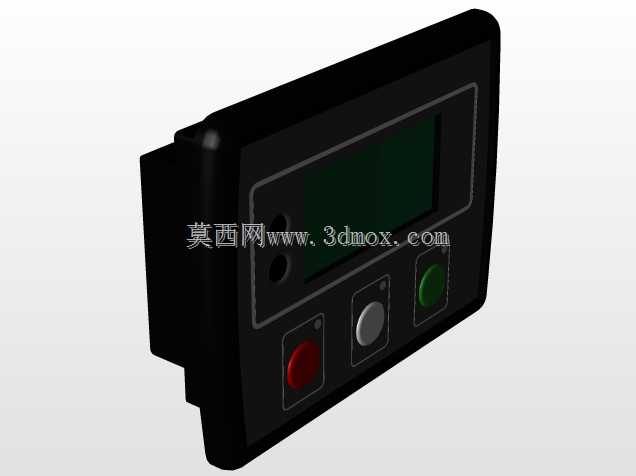

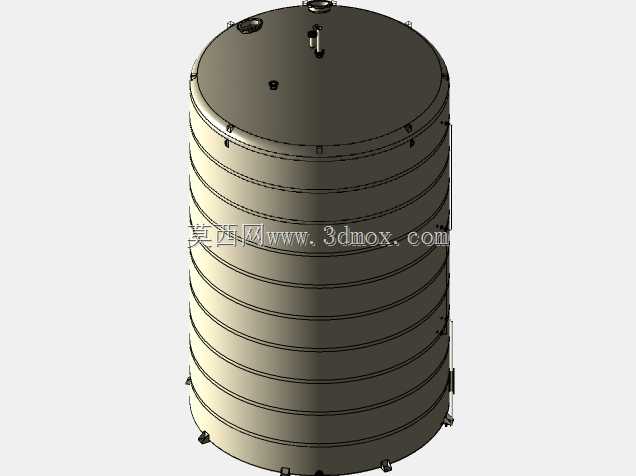

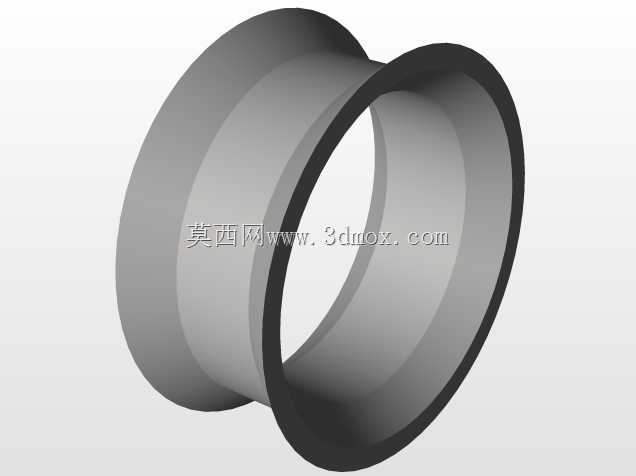

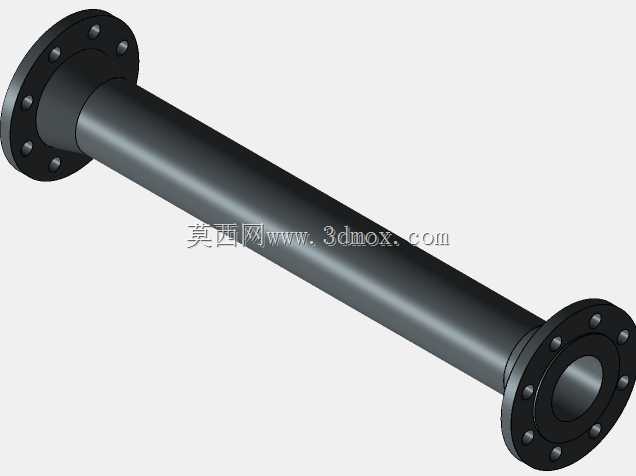

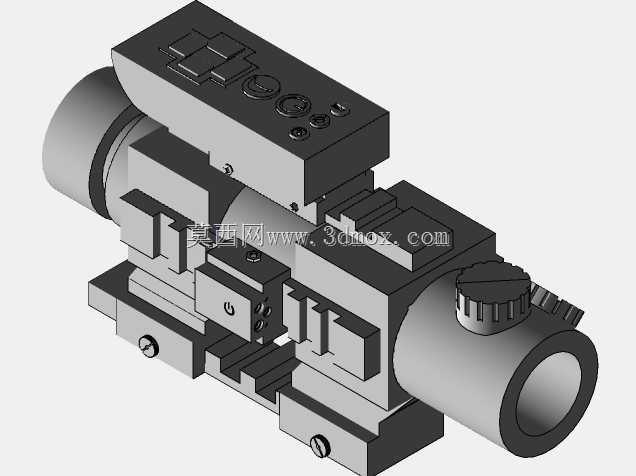

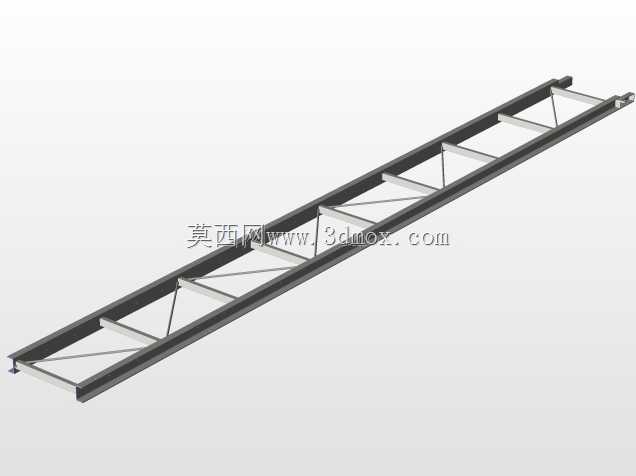

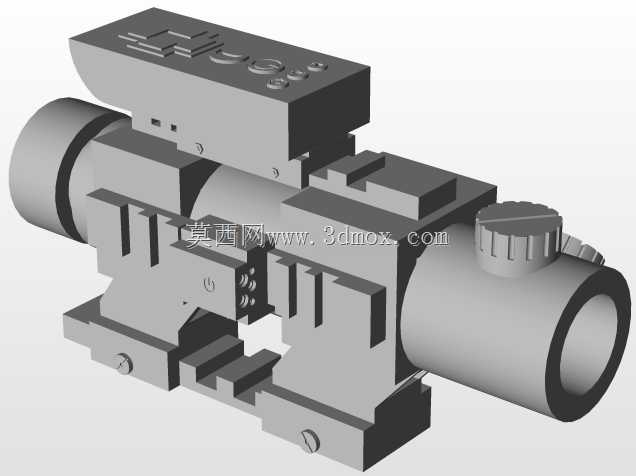

这款自动灌装设备主要面向化工溶剂、食用酒类、医药试剂等液态物料的定量分装作业场景，可适配200L标准工业圆桶的批量灌装需求，在中小型化工生产车间、酒类酿造厂、医药制剂分装车间中，能够替代人工完成高重复性、高精度要求的灌装作业，有效降低液态物料挥发带来的作业风险，减少人工接触易挥发、刺激性物料的概率，同时大幅提升灌装工序的作业效率与计量精度。设备整体采用立式集成布局，核心由高位储料罐、多工位灌装执行机构、滚筒输送线、操作控制箱、防护护栏五大模块构成，整体安装边界紧凑，可直接对接车间现有物料输送管路与成品转运通道，无需对车间原有布局做大规模改造。高位储料罐采用立式圆柱承压结构设计，罐体底部设置出料管路与灌装阀组直连，依靠液位高差配合管路阀门实现稳定供料，避免泵送过程中产生的物料冲击与气泡问题，保障灌装计量的稳定性；储料罐顶部设置排气与进料接口，可直接对接上游物料生产环节的出料管路，实现连续化供料作业。灌装执行机构集成了计量调节组件、升降式灌装头、操作显示面板，可根据不同桶型的高度调整灌装头的下探深度，灌装过程中灌装头可伸入桶内近底部位置，随着液位上升逐步抬升，减少液态物料的飞溅与挥发，尤其适配乙醇这类易挥发、易燃易爆物料的灌装作业需求；操作面板集成了流量显示、压力监测、灌装参数调节功能，操作人员可直接在面板上设定单桶灌装量、灌装速度，实时监测管路压力与灌装进度，出现异常时可快速触发急停。下方的滚筒输送线采用多工位布局，可同时容纳三个标准灌装桶就位，输送线两侧设置蓝色防护护栏，避免桶身在输送与灌装过程中发生偏移倾倒，护栏高度适配标准工业桶的重心位置，既不影响上下桶操作，也能提供足够的防护支撑；输送线的滚筒间距经过优化，可平稳承载满料桶的重量，对接车间的转运叉车或后续辊道线即可完成成品的快速转运。设计过程中充分考虑了易燃易爆物料作业的安全需求，管路连接均采用密封式结构，控制元件与灌装执行端做了安全隔离，设备整体的操作工位预留了足够的人员操作空间，日常维护时可快速拆卸管路与阀组进行清洁更换，适配多品类液态物料的切换灌装需求。
