谷物加工用双罐洗涤作业设备结构

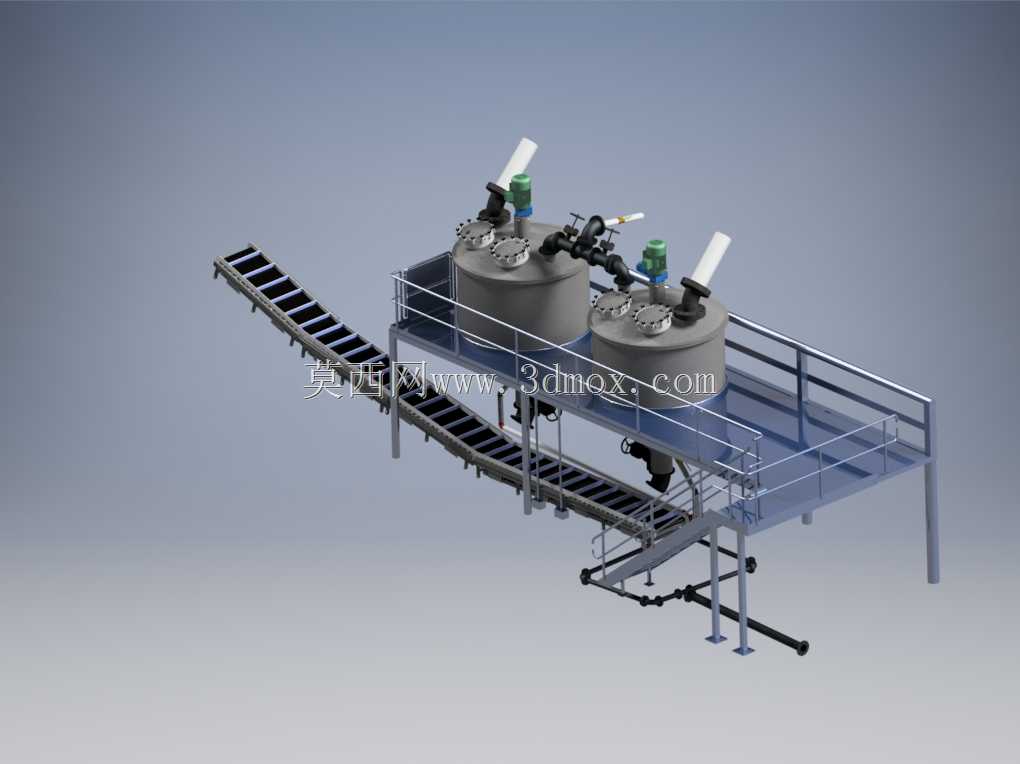

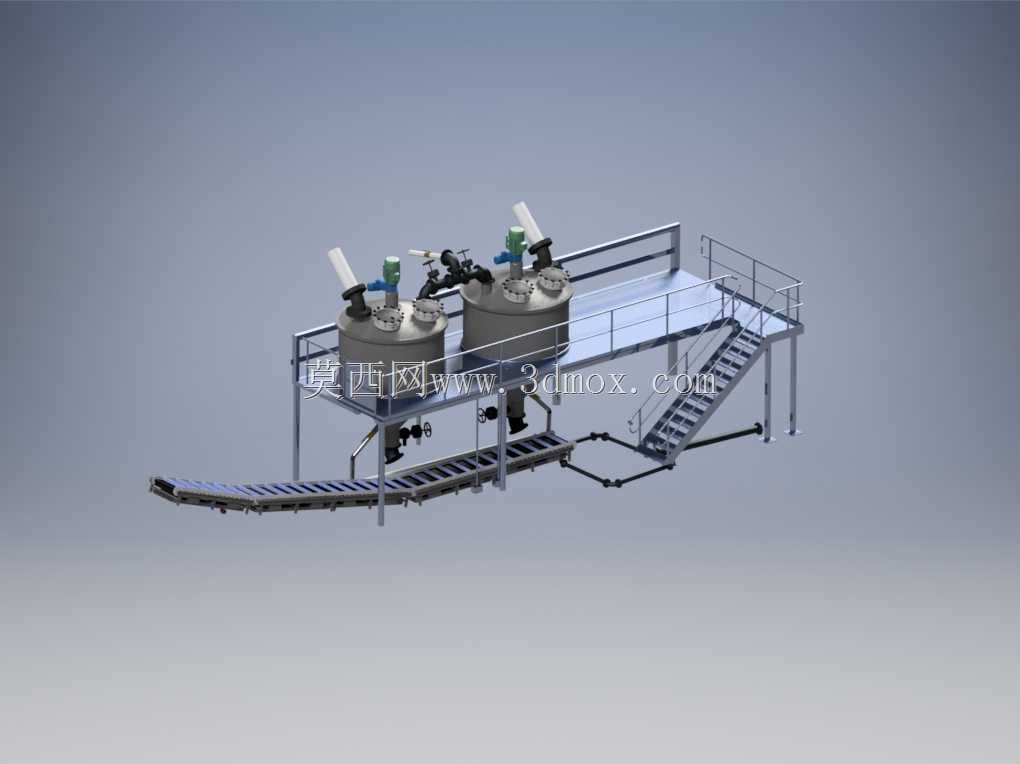

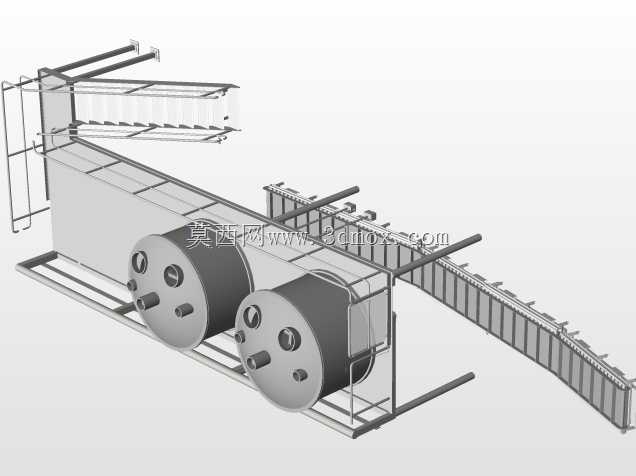

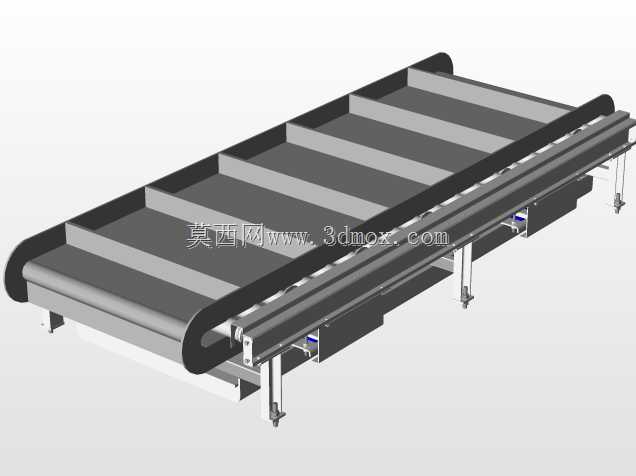

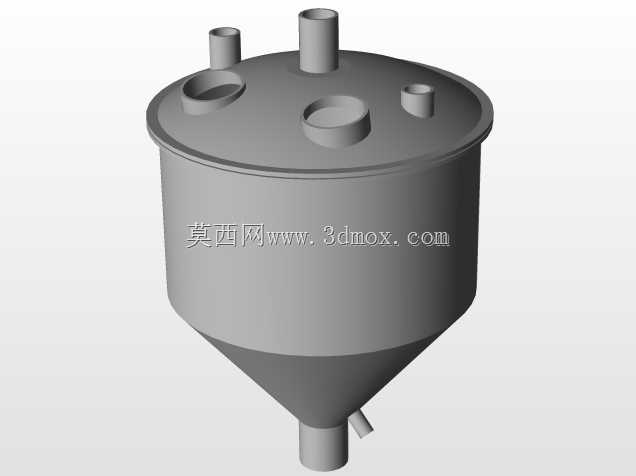

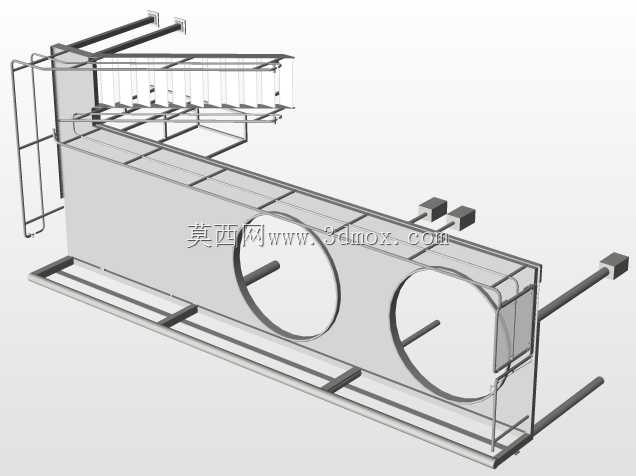

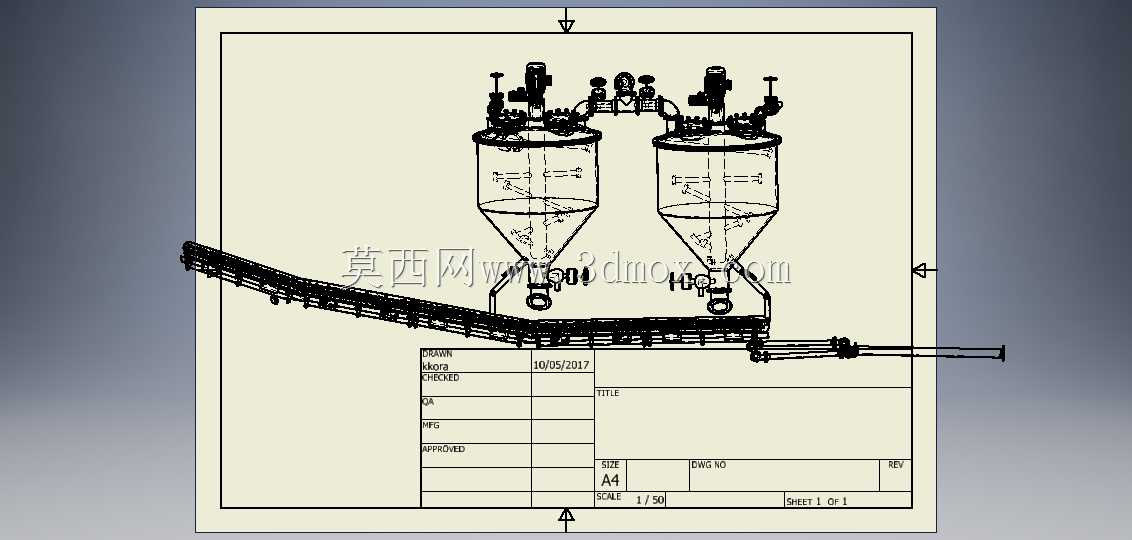

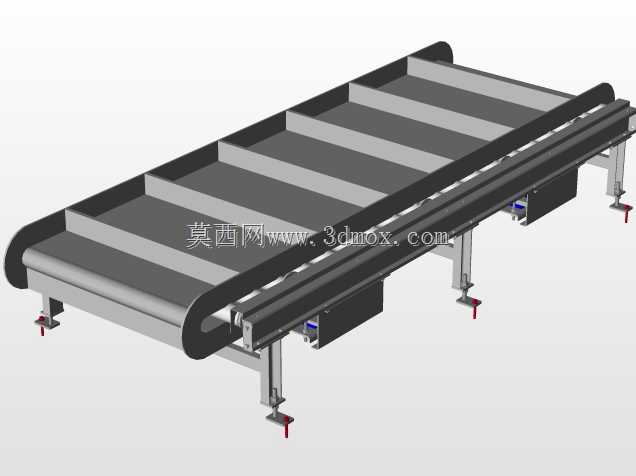

这套设备主要应用于粮食深加工、谷物初加工的生产场景中，针对谷物原料入仓、进入后续碾磨、分选工序前的表面除杂、浮尘清洗、残留农残冲淋环节设计，可适配大米、小麦、杂粮类颗粒状谷物的连续化洗涤作业，替代传统人工淘洗的低效模式，适配中小型粮食加工生产线的产能需求，能够对接前端原料提升上料设备与后端浸泡、蒸煮或烘干工序，形成连贯的生产流。设备核心功能是通过双罐体的分级洗涤结构，先完成粗洗去除谷物表面附着的泥块、秸秆碎屑、浮尘等大颗粒杂质，再通过精洗环节完成深度清洁，同时配合底部的输送结构将完成洗涤的谷物匀速输送至下一工序，整套结构可实现连续化作业，避免批次式洗涤的等待空窗期，有效提升产线运转效率。设计过程中优先考虑了谷物洗涤的作业特性，罐体采用锥底结构便于沉降杂质与排污，避免颗粒物料沉积在罐体死角造成霉变残留；配套的操作平台设置了双侧防护栏与斜向步梯，步梯采用防滑踏步结构，满足操作人员日常巡检、阀门调节、设备维护的作业安全需求，平台高度匹配罐体顶部阀门、搅拌组件的操作高度，无需额外垫高作业。输送段采用平缓倾角的带式输送结构，输送速度可根据前端洗涤效率匹配调节，避免谷物在输送过程中出现跌落破损，同时输送段下方设置接水盘收集洗涤后谷物携带的淋水，避免作业地面积水造成安全隐患。设备整体安装边界充分考虑中小型加工车间的空间限制，主体结构采用框架式支撑，无需额外浇筑复杂设备基础，地面找平后即可完成固定安装，双罐体并列排布的设计压缩了设备横向占地空间，输送段沿设备主体长度方向延伸，可根据车间布局调整出料端的对接方向，适配不同走向的生产管线排布；罐体顶部的阀门、管路组件预留了外接进水、加药的接口位置，可根据清洗需求接入清水管路或可食用级清洗助剂管路，满足不同洁净等级的谷物洗涤要求。整套结构的受力支撑均经过载荷校核，平台可同时容纳两名操作人员完成日常作业，罐体支撑脚设置了调节结构，可适配地面存在小幅高度差的安装场景，保证设备整体水平放置，避免运行过程中出现罐体偏斜、输送带走偏的问题。
