代顿行星齿轮减速驱动电机结构设计

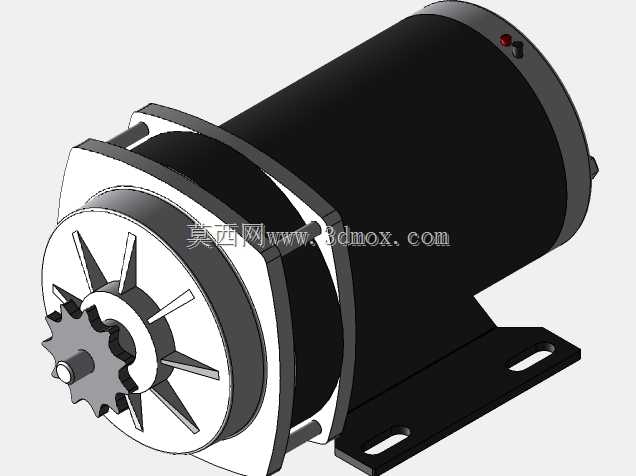

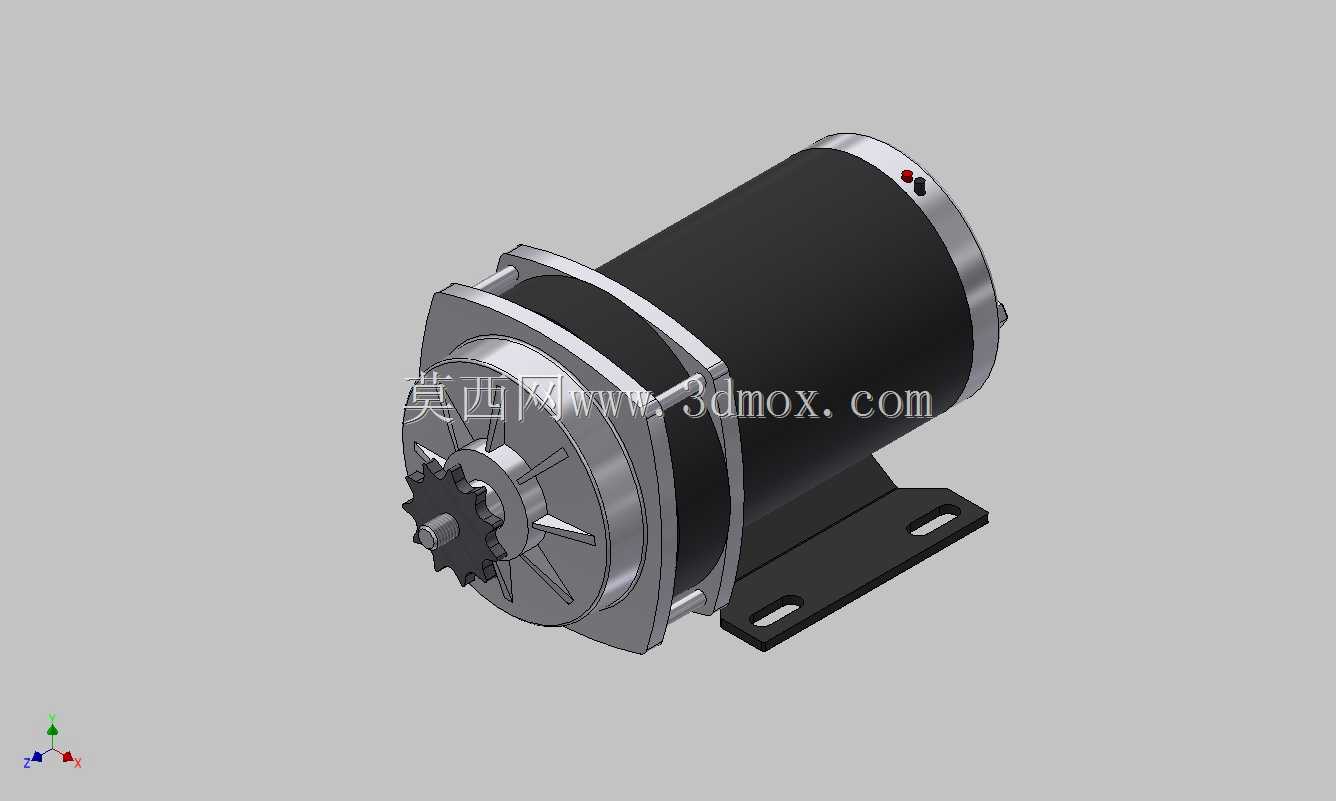

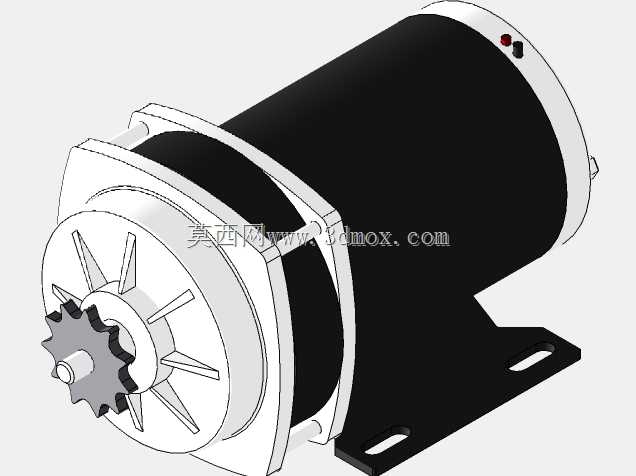

这款行星齿轮电机主要面向轻型电动代步设备、小型自动化输送装置、低速重载民用机电设备的动力输出场景设计，可作为电动滑板车、小型仓储搬运台车、轻型农用作业机具的核心动力单元，适配需要低转速大扭矩输出的传动链路，能够在有限安装空间内完成动力的减速增扭传递，替代传统分体式电机加减速器的组合方案，大幅缩减动力单元的整体占用空间。从实际用途来看，该款电机可覆盖48V1000W与24V500W两种功率规格的同尺寸安装需求，输出端自带链轮安装位，可直接匹配链条传动结构，无需额外加装输出转接法兰，能够直接对接设备的传动辊轮、行走轮等执行部件，有效减少传动链路的连接节点，降低整体传动故障率。在功能特性层面，这款行星齿轮结构的减速电机通过内置的行星轮系实现减速比匹配，相比普通平行轴减速电机拥有更高的传动效率与更小的回程间隙，运行过程中噪音更低、承载能力更强，电机本体采用圆柱形机壳设计，表面光滑无突出结构，便于在各类紧凑设备舱内完成布置，尾部预留接线点位，可快速完成供电线路的接驳，侧面附带的安装底座带有两个长圆形安装孔，可适配一定范围内的安装孔位偏差，降低现场安装的对位难度。从设计思路上，这款模型以实际量产的同规格电机为参考进行结构还原，重点还原了电机本体、行星减速端盖、输出链轮、安装底座的完整外形与装配关系，没有做过度的内部结构简化，能够直观呈现该类减速电机的外部装配边界与接口尺寸，方便设计人员在设备整体布局阶段直接调用参考，提前预留安装空间与传动对接位置。在外形尺寸与安装边界方面，该电机整体为卧式安装结构，输出轴朝向与安装底座平面平行，减速端直径略大于电机机壳直径，输出链轮突出于减速端盖端面，安装时需要预留链轮与链条的运动空间，底座安装孔的间距、机壳的径向尺寸、输出轴的伸出长度都按照实际产品的通用尺寸进行还原，能够满足设备布局阶段的干涉检查需求，避免后续设计出现安装空间不足、传动部件干涉等问题，帮助设计人员快速完成动力单元的选型匹配与布局验证。
