全细节拆解式交流异步电动机结构三维设计

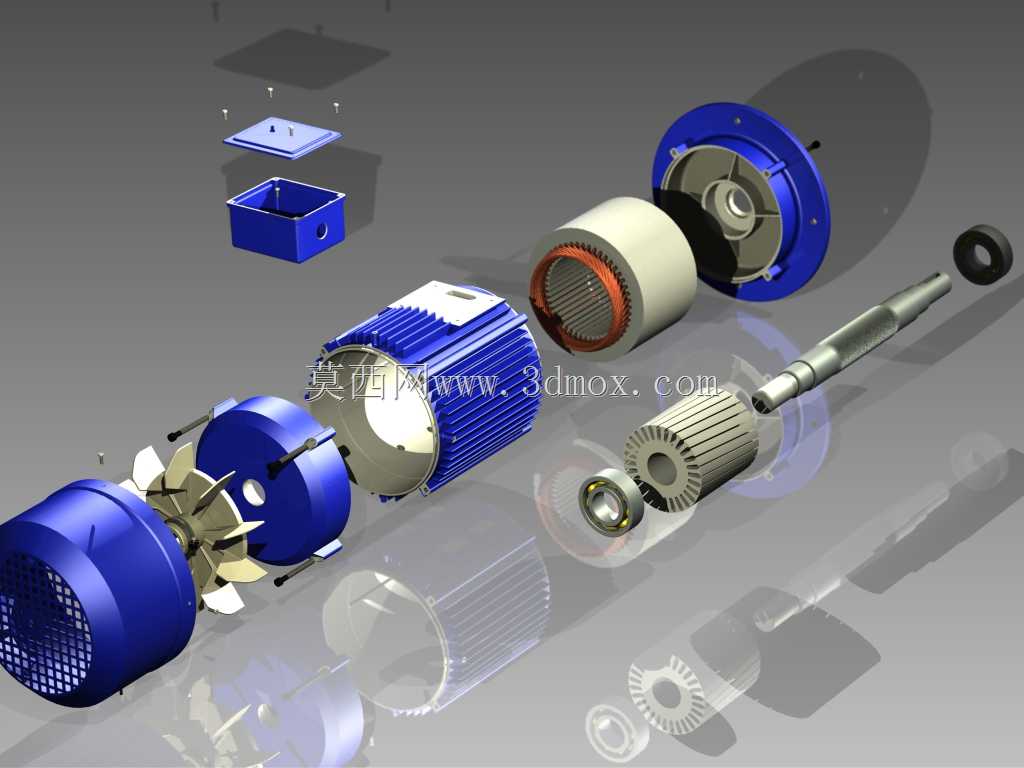

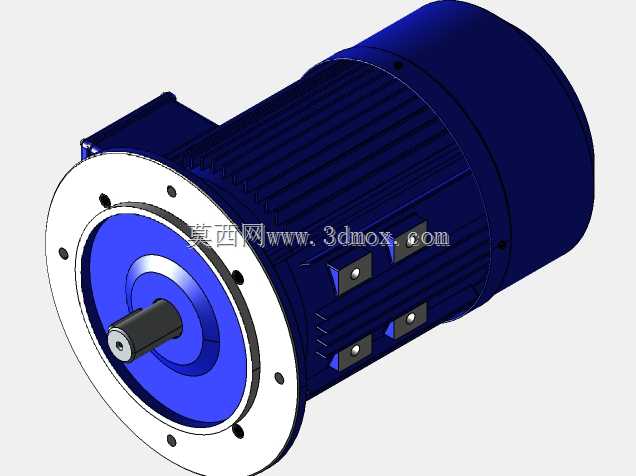

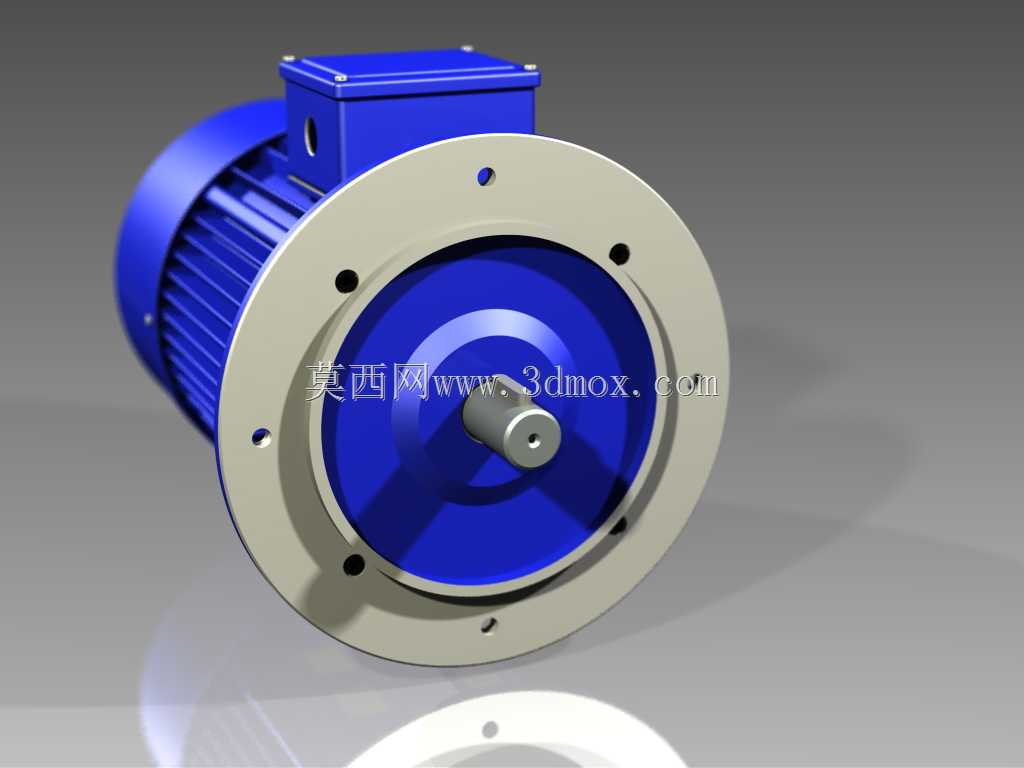

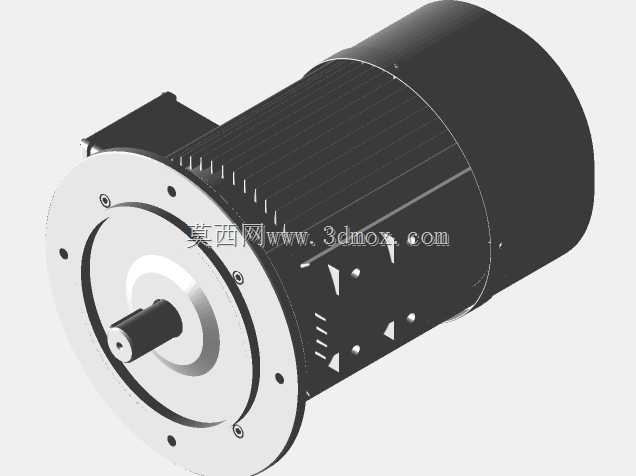

这款交流异步电动机的三维结构设计，完整覆盖了从前端安装法兰、定子总成、转子总成、冷却风路结构到后端接线腔体的全部机械细节，甚至还原了定子槽内绕组的排布逻辑，可直接用于电机研发阶段的结构校验、装配工艺模拟以及职业院校的电机原理教学演示场景。在工业生产场景中，这类全结构拆解的电机模型能够帮助设备运维人员快速理解电机内部构造，在产线电机选型阶段，也可通过模型直观核对安装尺寸匹配度，提前规避安装干涉问题，广泛适配机床传动、风机驱动、水泵配套、输送线动力输出等多种通用工业传动场景。从实际用途来看，该模型还原的是工业领域应用最广的笼型转子交流异步电机，这类电机凭借结构简单、运行可靠、维护成本低的优势，占据了工业动力驱动领域七成以上的市场份额，模型完整呈现了电机从电能输入到机械能输出的全部结构载体：前端法兰用于对接被驱动设备的安装基准，轴承位结构还原了转子的支撑定位逻辑，定子铁芯与绕组的结构还原了电磁转换的核心载体，鼠笼转子的导条与端环结构清晰呈现，后端风叶与风罩的结构完整还原了电机自冷却的风路设计，接线盒部分的腔体与端子结构也做了精细化还原，能够直观展示动力线缆的接入方式。在设计思路上，这款模型采用全参数化的装配逻辑搭建，每一个零部件都按照实际工业电机的尺寸比例进行建模，各部件之间的装配间隙完全符合实际生产的公差要求，既可以做整体装配状态的展示，也可以单独拆分出任意零件做结构分析，比如定子铁芯的叠片结构示意、转子的动平衡配合结构、轴承的安装定位台阶、密封件的卡槽位置都做了精准还原，能够直接用于生成工程图纸指导生产。从外形尺寸与安装边界来看，模型严格遵循通用Y系列异步电机的安装尺寸规范，前端法兰的安装孔位间距、轴伸直径与长度、机座的安装脚孔距、接线盒的出线方向与空间占位、风罩的外径尺寸都完全符合行业通用标准，在做产线布局设计时，可直接将该模型导入装配环境，核对电机与被驱动设备的轴对接同轴度，预留足够的接线操作空间与冷却风流通空间，避免出现安装后空间不足、接线操作困难、散热风路被遮挡等实际问题，同时拆解式的结构展示也能帮助装配人员快速理解装配顺序，减少错装漏装的概率。
