起重机通气管结构静力学分析设计

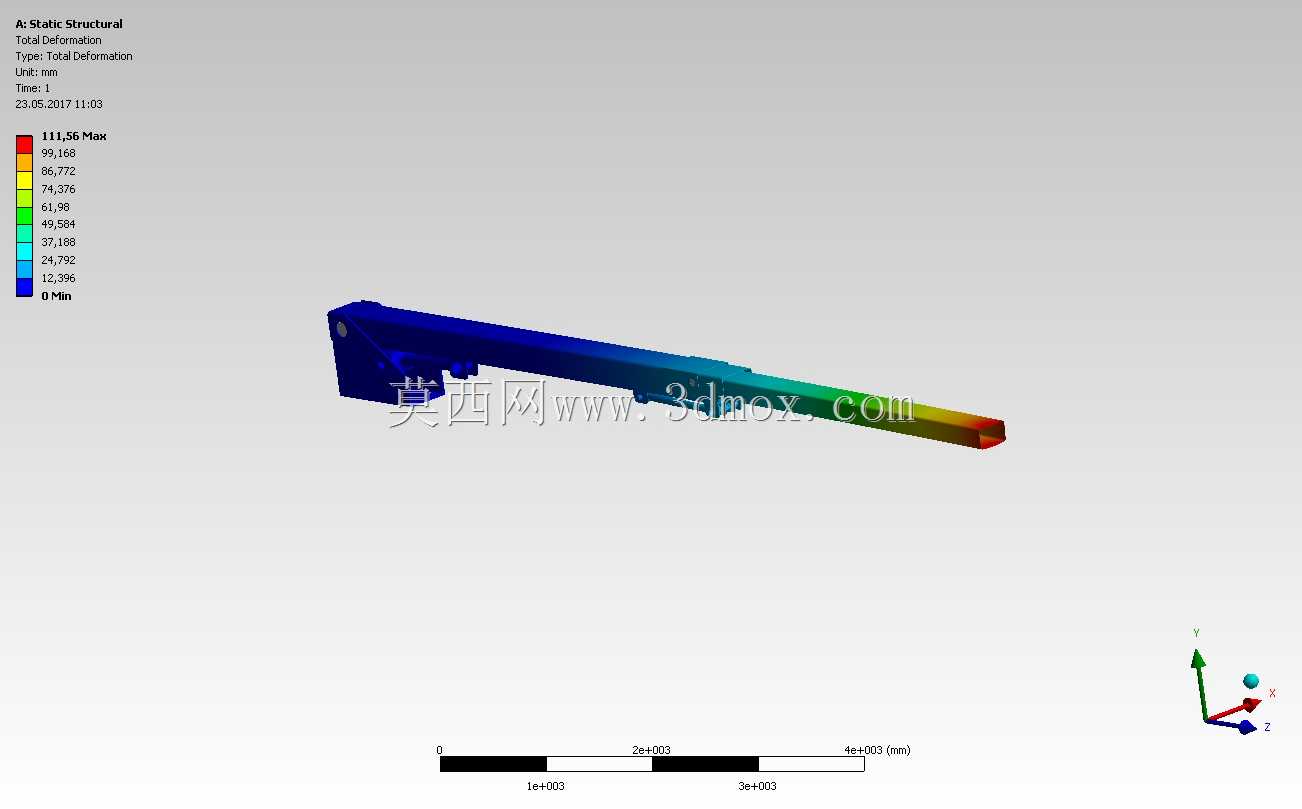

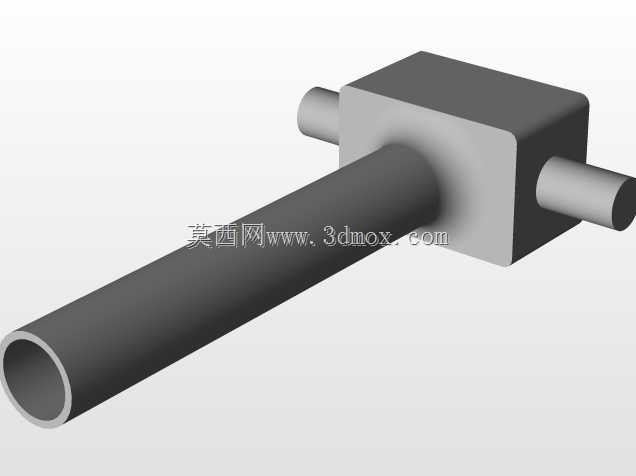

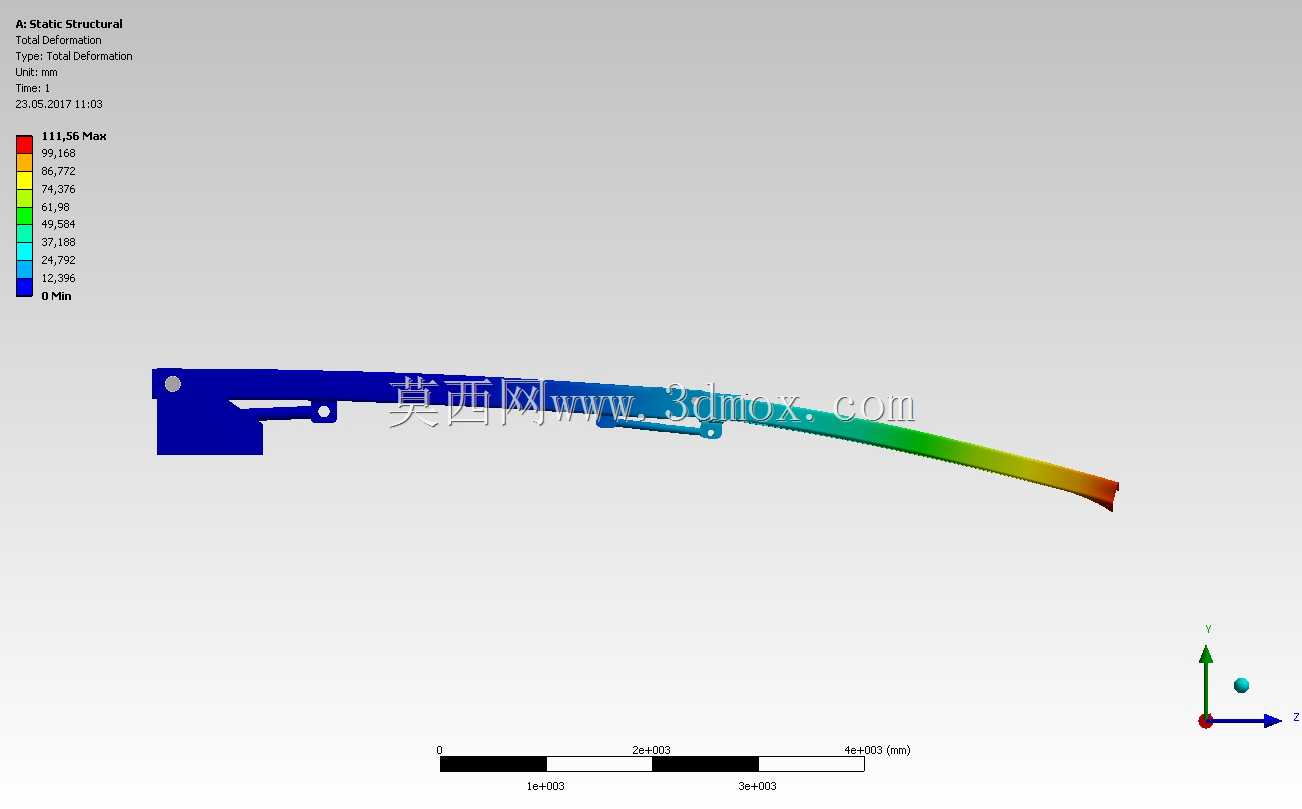

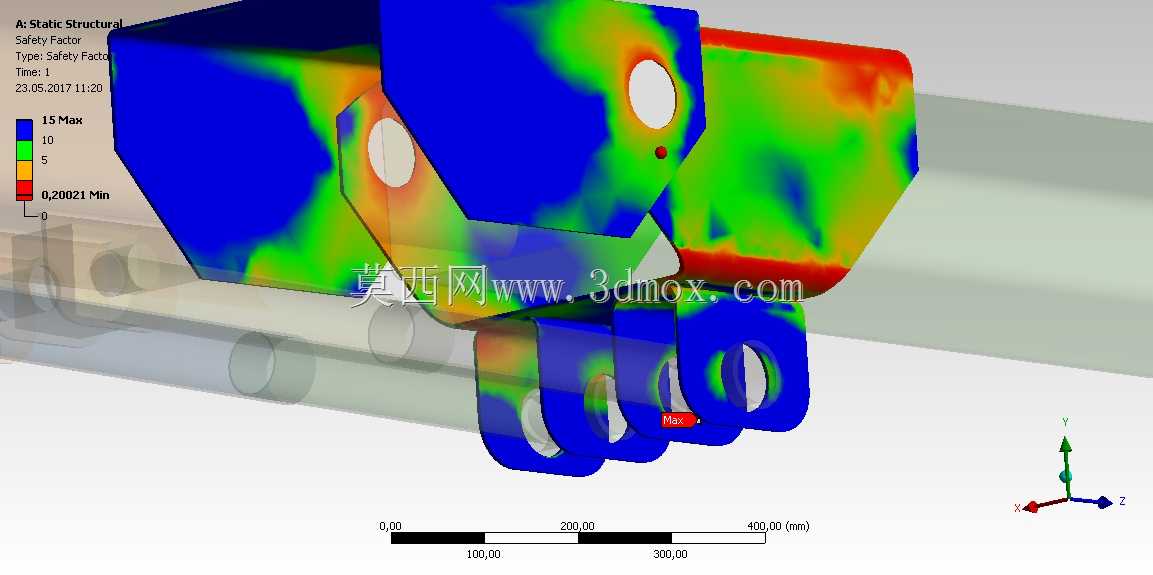

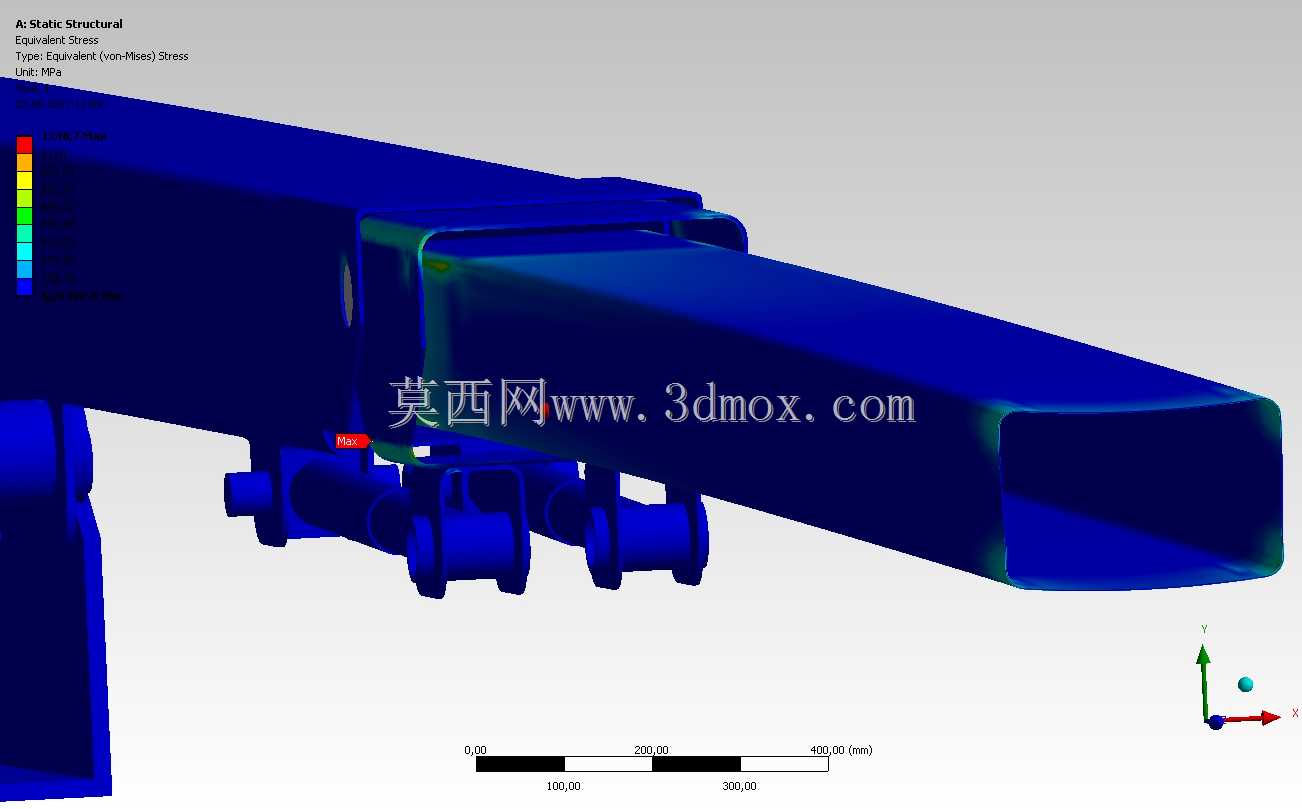

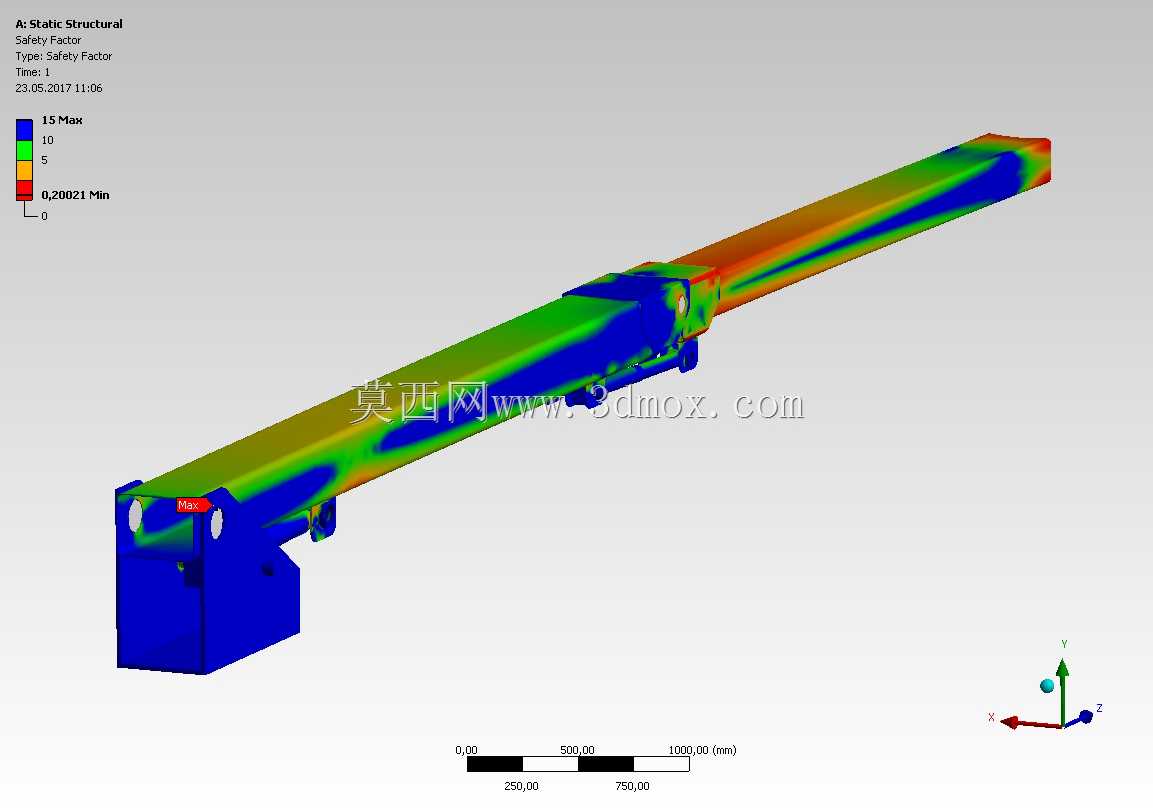

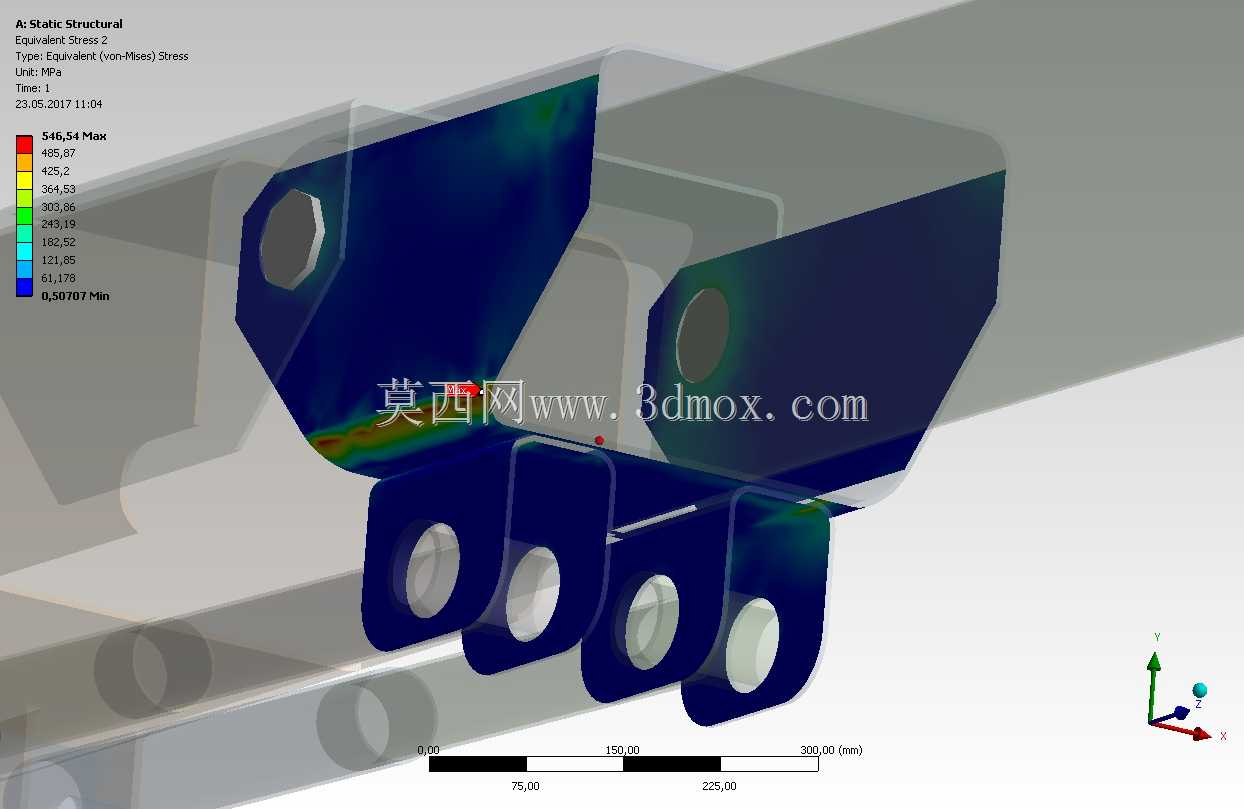

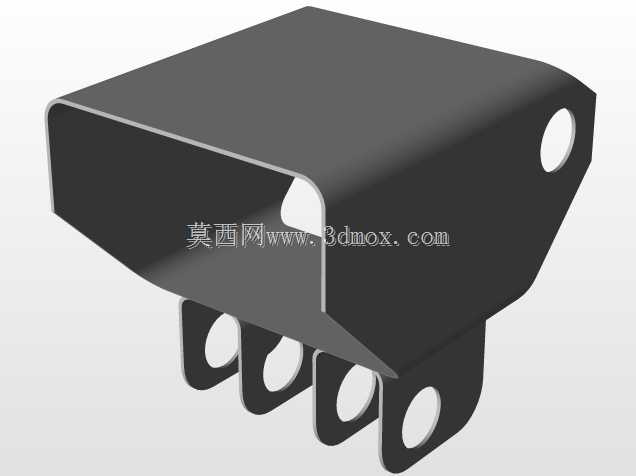

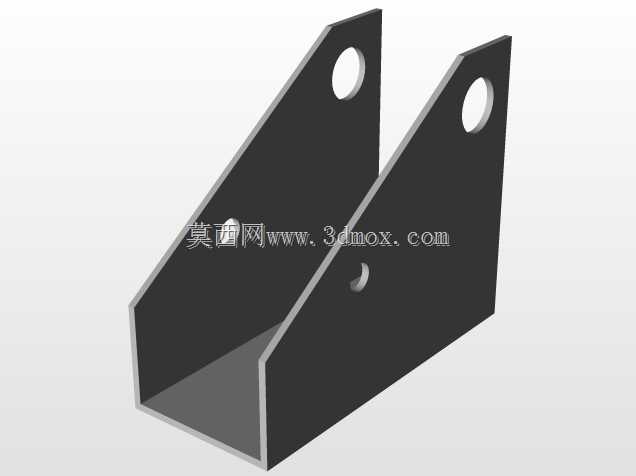

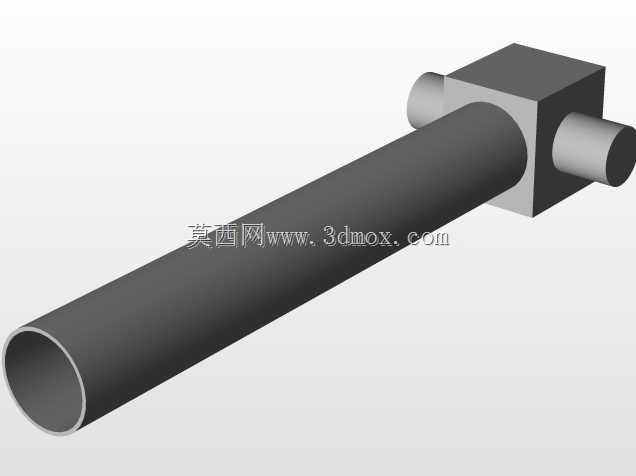

该结构为起重设备配套的通气管构件，主要应用于各类桥式、门式起重机的液压系统与气动回路中，承担着平衡管路内外压差、保障气路通畅的核心作用，同时作为起重机臂架连接区域的附属结构件，需承受设备作业过程中传递的交变载荷与振动冲击，避免管路因压差失衡出现吸瘪、渗漏等故障，保障起重作业过程中气路、液压系统的运行稳定性。在实际作业场景中，起重机频繁完成起升、变幅、回转动作时，液压系统油温变化会引发管路内部气体体积胀缩，该通气管可实现内外气体的可控交换，同时阻挡外界粉尘、水汽进入管路内部，降低液压油污染、气蚀等问题的发生概率，延长液压元件的使用寿命。从功能特性来看，该构件采用一体化折弯成型的盒式主体结构，搭配多组同轴铰接孔设计，既可以作为通气管路的安装载体，也可作为臂架连接部位的加强结构，分散铰接点的集中应力。设计过程中重点围绕静力学受力表现开展优化，通过有限元仿真模拟不同载荷工况下的应力分布规律，对应力集中区域做圆弧过渡、局部加厚处理，从仿真结果可以看到，构件整体安全系数分布合理，最大应力区域出现在铰接孔边缘位置，最小安全系数满足起重设备重载作业的强度要求，不会出现塑性变形或断裂风险。外形尺寸方面，构件主体长度控制在400mm范围内，铰接孔的中心距、孔径均匹配起重机臂架的标准安装接口，安装边界充分考虑了臂架内部的管路排布空间，不会与周边的液压油管、电缆线束产生干涉，安装时可直接通过铰接销轴与臂架耳板连接，通气管接口可适配标准通径的气动软管，无需额外加工转接结构，能够直接替换现有同类型构件，降低现场安装改造的工作量。结构表面的异形轮廓完全贴合臂架的曲面外形，安装后与臂架表面贴合紧密，不会突出臂架轮廓造成剐蹭风险，同时盒式结构自身具备较高的抗扭刚度，能够承受臂架传递的横向、纵向载荷，在长期交变载荷作用下不会出现焊缝开裂、结构变形等问题，适配起重机户外重载、频繁作业的使用需求。
