全地形车齿轮齿条式转向系统结构

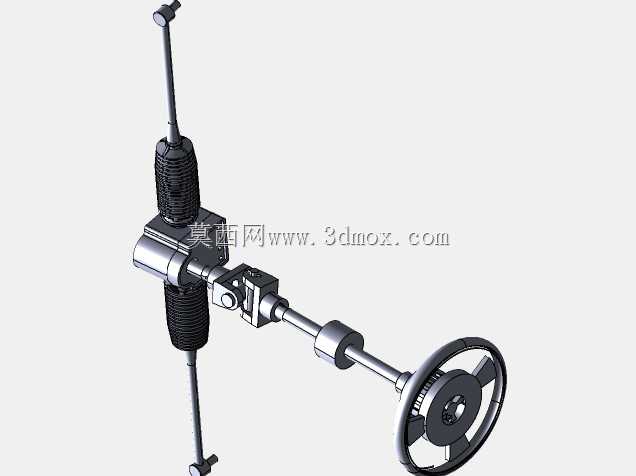

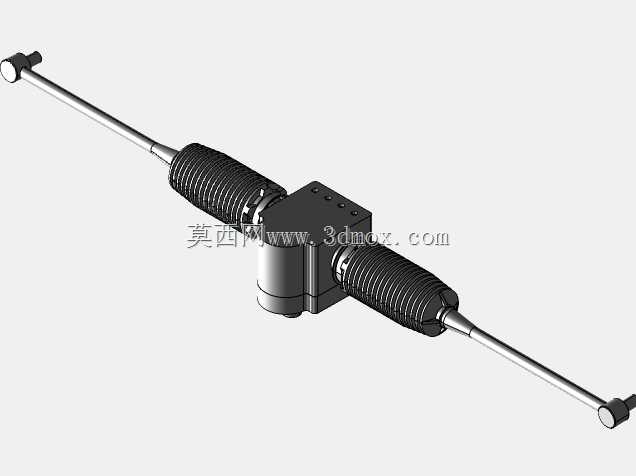

这套转向结构主要适配非道路场景下的全地形车辆，可覆盖山地越野、沙地穿越、林区作业、户外特种作业等多类复杂行驶场景，是全地形车底盘操控系统的核心组成部件，直接决定车辆的转向操控精度与复杂路况下的行驶可靠性。在实际使用中，该结构承担将驾驶员施加在转向盘上的旋转力矩转化为转向轮横向摆动力的核心作用，能够在颠簸、倾斜、路面附着力不均的非铺装路面上，稳定传递转向力，避免转向虚位、卡滞等问题，保障车辆在极限越野场景下的操控安全性。从功能特性来看，该转向总成采用齿轮齿条式传动核心结构，转向盘通过带缓冲连接结构的转向传动轴与转向器输入端相连，传动轴上设置有防尘密封与减震缓冲结构，能够过滤非铺装路面传递到转向盘的细碎震动，降低驾驶员长时间驾驶的操控疲劳；转向器两端通过可调式横拉杆连接车轮转向节，可通过调整横拉杆长度精准匹配不同轮距、不同主销参数的全地形车底盘，适配不同载重、不同轮胎规格的车型需求，转向传动比经过优化，既能够保证低速穿越障碍时的转向灵活性，也能保障高速行驶时的转向稳定性，避免转向过于灵敏导致的操控失控风险。在设计思路上，整套结构优先考虑非道路场景的耐用性需求，所有外露传动部件均预留了防尘罩安装位，可阻挡泥沙、灰尘进入传动副造成磨损；转向器壳体采用一体化加强结构，能够承受越野场景下路面冲击带来的额外载荷，避免壳体变形导致的传动卡滞；转向传动轴采用分段式万向连接结构，可适配不同车架布局的安装空间，允许转向盘与转向器之间存在一定的位置偏差，降低车架焊接加工的精度要求，提升整车装配的适配性。从安装边界来看，转向盘安装端预留标准花键连接位，可适配通用型全地形车转向盘，安装位置距离转向器输入端的轴向距离可通过传动轴的伸缩段在一定范围内调整；转向器本体设置有两个标准安装固定点，可通过螺栓直接固定在车架前横梁的预设安装位上，安装面的平面度公差要求符合常规非道路车辆的加工精度标准；两端横拉杆的球头连接位采用标准锥面连接结构，可适配多数全地形车的转向节安装接口，整体结构的横向安装尺寸覆盖主流中小排量全地形车的前轮轮距范围，无需对车架进行大幅改装即可完成装配，同时预留了足够的转向行程空间，可保证车轮达到设计最大转角时不会与周边车架、悬架部件发生运动干涉。
