本田摩托车用高精度凸轮轴组件结构设计

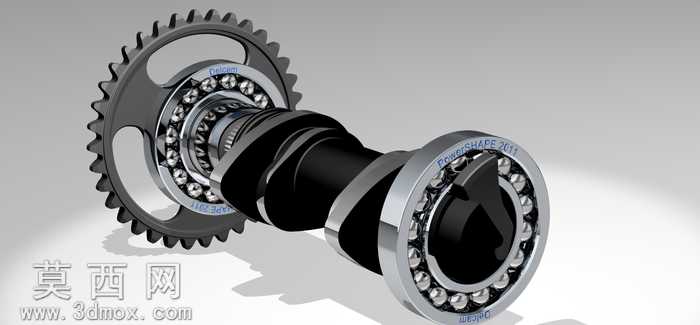

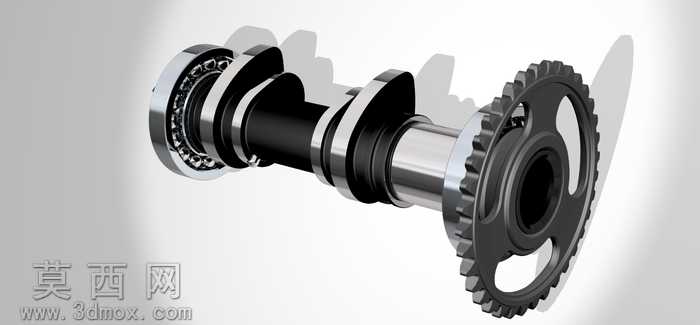

本模型为适配本田越野摩托车的4凸轮轴组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计公差配合标准，对各部件的装配关系进行了精准约束。模型主体包含正时驱动齿轮、两组深沟球轴承、凸轮轴本体三个核心部分，建模时首先绘制凸轮轴的基圆轮廓与凸轮升程曲线，通过扫掠、拉伸、布尔运算等特征操作生成轴体的凸轮型面、轴颈、定位台阶结构，对凸轮型面的过渡圆角、轴颈的表面粗糙度预留结构做了细化处理，保证型面符合配气机构的运动学要求。配套的正时齿轮采用渐开线齿形参数绘制，对齿顶圆、齿根圆、辐板减重孔的结构做了还原，齿轮与轴端的定位花键连接结构也做了完整建模，确保装配时的定位精度。两组深沟球轴承分别布置在凸轮轴的前后支撑位，建模时完整还原了轴承内圈、外圈、滚动体、保持架的细节结构，滚动体采用圆周阵列方式均匀排布，保持架的兜孔结构做了简化但保留了装配限位的特征，清晰展示轴承对凸轮轴的旋转支撑作用。材质渲染阶段，对凸轮轴本体采用发黑处理的金属材质，调整材质的粗糙度、金属度参数还原钢制部件经表面处理后的哑光金属质感；轴承的滚动体与内外圈滚道采用高抛光轴承钢材质，添加适当的环境反射效果体现精密部件的光洁质感；正时齿轮采用与凸轮轴一致的表面处理材质，辐板区域做轻微的质感区分体现加工工艺差异；背景采用浅灰色渐变环境，添加柔和的定向光源与环境光，突出部件的结构轮廓与装配层次，阴影效果做柔化处理避免遮挡结构细节。设计过程中重点考量了凸轮轴的动平衡特性，对轴体的配重结构、齿轮与轴承的安装同轴度做了结构优化，确保组件高速旋转时的稳定性，各部件的装配间隙符合摩托车发动机的实际装配要求，可用于配气机构的运动仿真、结构教学展示或改装方案的参考验证。
