带热管风冷式CPU散热装置结构设计

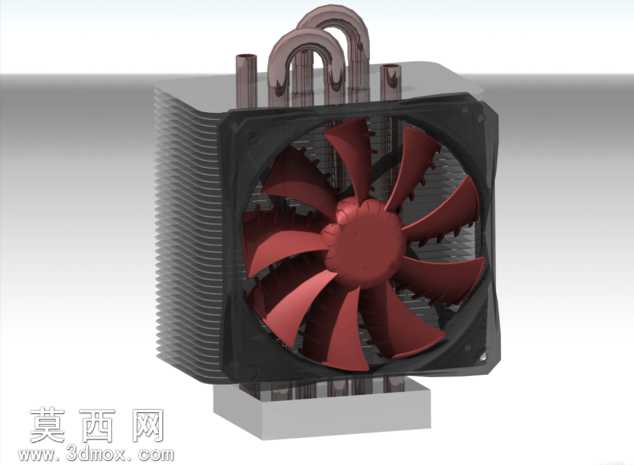

本作品为个人原创设计的复合型风冷散热装置，整体建模过程严格遵循实际散热产品的尺寸逻辑，对核心部件的基础维度进行了实测校准，保证各组件装配关系符合机械设计逻辑，不存在结构干涉问题。建模阶段首先完成底座模块的搭建，采用方形金属基座作为热源接触载体，基座上方整齐堆叠多层超薄散热鳍片，鳍片采用等间距阵列排布，每片鳍片预留对应热管穿接的定位孔，保证热管与鳍片的接触面积最大化，降低热阻。热管部分采用U型弯折设计，共设置三组U型热管贯穿鳍片组，热管下端与基座紧密贴合，能够快速将基座吸收的热量传导至整片鳍片区域，建模时精准还原了热管的圆弧弯折曲率，保证管路走向流畅无突兀折角，符合热管加工的实际工艺特征。散热风扇模块参考成熟的120mm规格风扇参数进行建模，扇框采用方形圆角结构，内部设置11片曲面扇叶，扇叶采用前掠式曲面造型，建模时对扇叶的倾斜角度、曲面弧度进行了反复调整，保证扇叶旋转时能够形成稳定的定向气流，直吹整片鳍片组，带走鳍片蓄积的热量。渲染阶段对不同部件赋予了差异化材质：散热鳍片与基座采用拉丝铝合金材质，还原金属散热部件的哑光金属质感；热管采用紫铜材质，呈现红铜特有的温润金属光泽；扇叶采用半透明磨砂红塑料材质，扇框采用黑色哑光工程塑料材质，底座下方的接触层采用浅灰色导热介质材质，整体渲染效果层次分明，清晰区分不同功能部件。设计思路上尝试打造风冷与辅助液冷传导结合的混合散热结构，除了依靠风扇气流带走鳍片热量外，热管内部的相变传热介质能够大幅提升热传导效率，相比纯铝挤型散热器换热效率提升明显。由于是首次完成完整散热产品设计，模型也保留了部分待优化的细节，比如暂未添加风扇与鳍片组之间的固定螺丝、减震橡胶垫等紧固件结构，后续可进一步补充装配细节，完善整体结构的完整度。
