Damixa壁挂式淋浴混水龙头设计

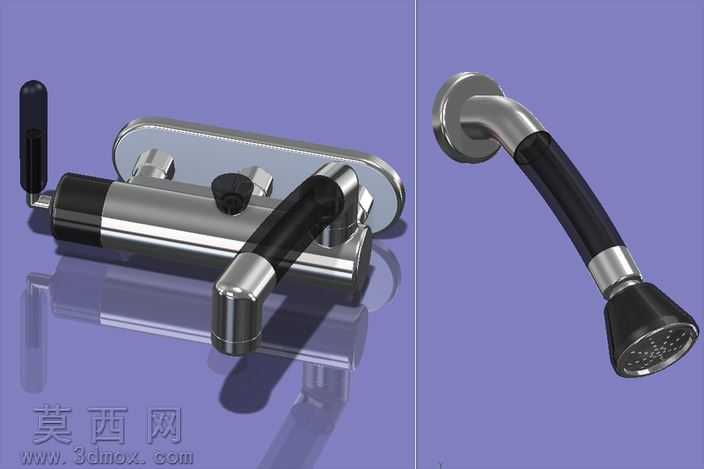

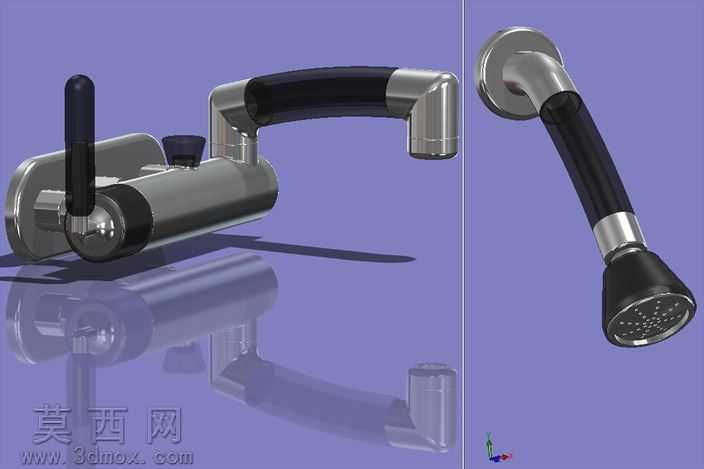

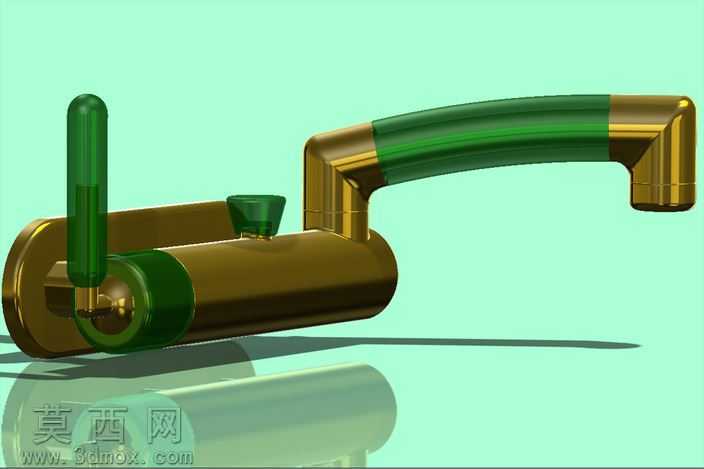

本作品为Damixa品牌淋浴混水龙头的三维建模设计，建模阶段以真实卫浴产品的工程尺寸为基准，在SolidWorks软件中完成全参数化结构搭建，首先通过草图绘制勾勒出阀体的基础轮廓，针对主体混水腔采用旋转凸台命令生成核心基体，再通过拉伸切除完成内部冷热水流道的腔体构建，严格把控流道的转角弧度，避免水流经过时产生紊流影响出水体验。针对外露的操控手柄、出水弯管以及手持花洒部分，采用多实体建模方式分别构建后完成装配配合，其中手柄部分的握持曲面通过样条曲线拟合人体工学握持弧度，反复调整曲面曲率保证握持时的贴合度，避免生硬棱角带来的使用不适感。材质与渲染阶段，针对不同部件匹配对应的物理材质：阀体主体采用抛光镀铬金属材质，调整反射粗糙度参数模拟真实镀铬层的高反光镜面效果，还原卫浴五金件的亮面金属质感；手柄握持段与花洒软管部分采用黑色Lexan防水剂材质，调整材质的半透明参数与磨砂粗糙度，模拟防水塑胶的温润触感，同时区分出与金属部件的视觉差异；固定底座部分添加轻微的拉丝纹理，还原安装底座的真实加工质感。场景渲染时采用淡紫色纯色背景，搭建柔和的三点布光系统，主光从侧上方打亮主体金属面突出反光层次，辅光补亮暗部避免死黑，轮廓光勾勒产品边缘提升立体感，最终渲染图清晰呈现产品的结构细节与材质差异。结构设计上，冷热水进水接口设置在阀体背部，适配墙面预埋的供水管道，混水阀芯内置在阀体中部，通过顶部的旋钮操控实现冷热水比例调节与水流开关控制，侧方的分水结构可实现顶喷与手持花洒的出水切换，手持花洒通过金属弯管与阀体连接，弯管的转角弧度经过反复调整，既保证出水角度覆盖常规淋浴区域，也兼顾外观的流畅线条。设计思路围绕实用与美观结合的方向，将水龙头的出水管直径设置为比常规款式大5毫米，以此提升出水流量满足淋浴时的大水量需求，同时对所有外露的边角做圆角软化处理，既提升日常使用时的安全性，避免磕碰划伤，也让整体外观更具柔和的现代卫浴设计感，整体模型完整还原了产品的装配关系与外观细节，可用于卫浴产品的展示、结构验证以及设计参考使用。
