半英寸无阀软管联壁花园水龙头三维结构

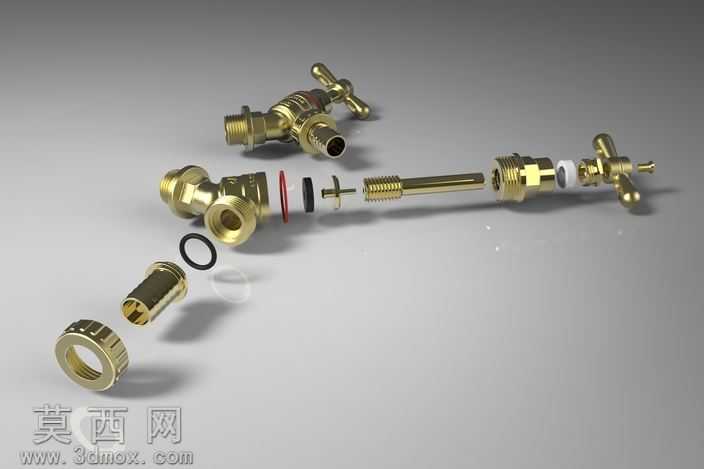

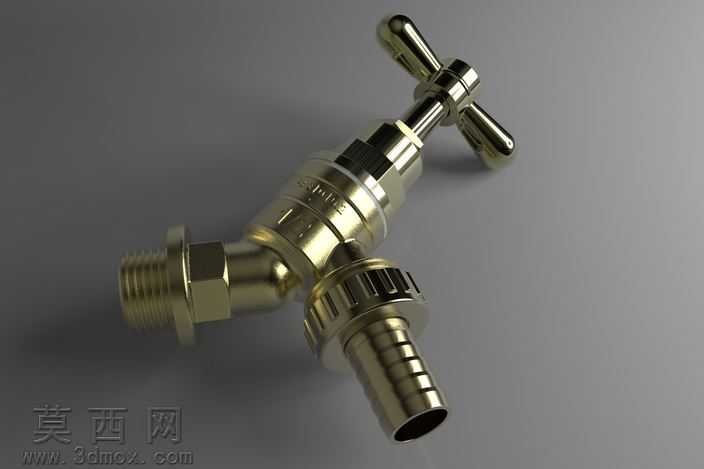

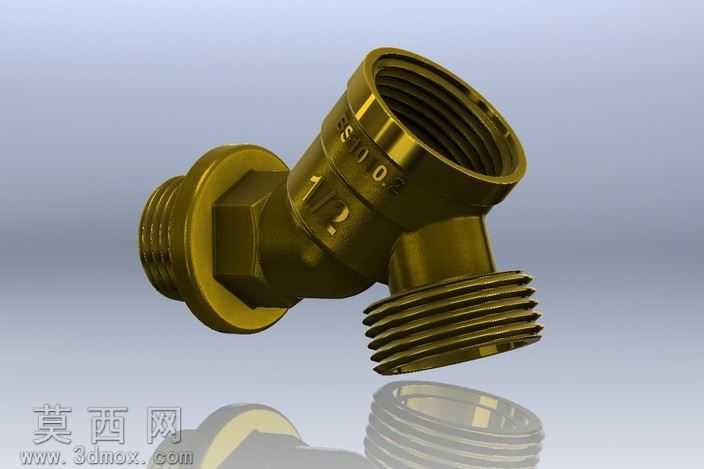

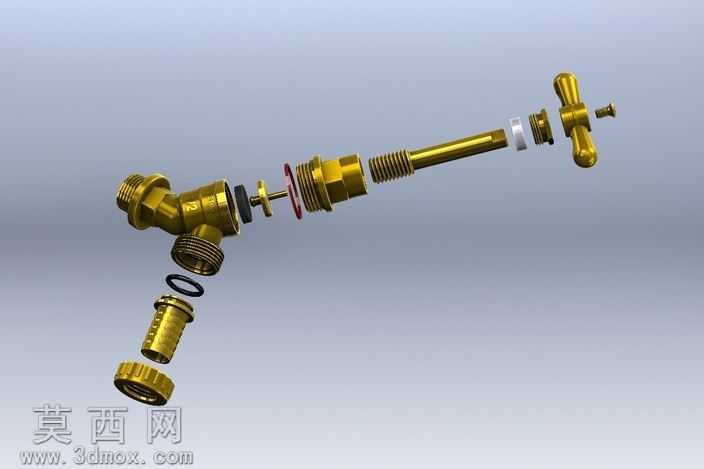

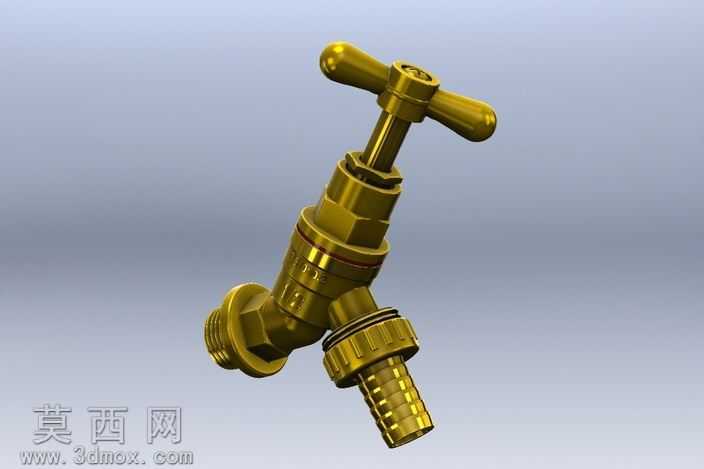

本作品为半英寸规格无阀软管联壁花园水龙头的三维建模成果，建模过程严格遵循水暖五金产品的实际生产尺寸规范，对产品的全拆解结构进行了1:1比例的精准还原。建模阶段采用参数化设计思路，先以旋转凸台命令构建主体黄铜壳体的基础轮廓，针对壳体上的外螺纹连接段、内螺纹接驳口、壁装固定基座等特征，通过螺旋线扫描切除的方式生成符合国标管螺纹标准的牙型结构，确保各连接部位的尺寸公差匹配实际装配需求。针对拆解展示的各个独立零件，分别进行独立建模：阀芯操纵杆部分通过拉伸、切除命令构建杆身的定位卡槽、密封件安装槽，端部的十字手柄采用多截面实体命令生成符合人体工学的握持曲面；密封组件中的橡胶O型圈、平垫片通过旋转命令生成环形实体，还原密封件的截面形态；锁紧螺母、出水接驳嘴等零件分别构建外六角拧动面、滚花防滑纹理、软管倒刺结构等细节特征，所有零件的装配配合面均预留了合理的装配间隙，还原真实产品的装配逻辑。材质与渲染阶段，针对黄铜材质的金属特性进行参数调试，主体金属部件调整为高反射的黄铜材质，添加细微的表面拉丝纹理与使用磨损痕迹，避免金属质感过于虚假；橡胶密封件调整为低反光的哑光黑色橡胶材质，还原橡胶的磨砂质感；渲染场景采用中性灰色渐变背景，搭建柔和的三点布光系统，主光从侧上方投射突出金属零件的轮廓高光，辅光补亮暗部避免死黑，轮廓光勾勒零件边缘提升立体感，最终呈现出爆炸拆解视角的渲染效果，清晰展示各个零件的装配顺序与位置关系。设计过程中重点考量了花园水龙头的实际使用场景，壁装结构的固定孔位、软管接驳的倒刺尺寸、手柄的操作力矩对应的结构强度都在建模中进行了对应体现，无阀结构的直通式流道也通过内部结构建模完整呈现，能够直观展示水流通过的路径，整个模型结构完整，细节丰富，既可以用于产品结构展示、装配教学，也可作为水暖产品设计的参考素材，帮助设计者快速理解这类花园水咀的内部构造与设计要点。
