SAE赛事参赛用管式桁架结构机箱设计

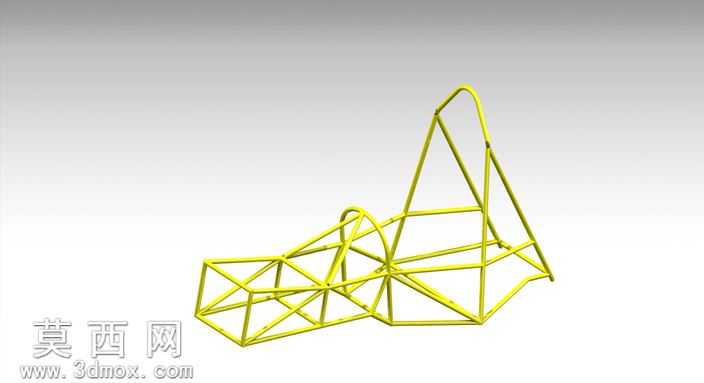

本作品为面向SAE大学生赛事打造的管式桁架结构机箱，整体采用空间线框式骨架设计，全程依托三维建模软件完成全流程设计工作。建模阶段首先根据赛事规则划定的安装边界、载荷分布要求确定整体外轮廓尺寸，通过三维草绘勾勒出主承力梁的空间走向，区分出前部设备安装舱、中部动力承载区、后部支撑固定段三个功能分区，所有管材衔接处均做共线对齐处理，避免出现错位、虚接的结构问题。建模过程中对每一段管材的直径、壁厚参数做统一规范，通过三维软件的焊件模块自动生成管材衔接处的相贯线切口，保证后续加工时管材可以精准拼接，无需二次修磨。结构设计上采用三角形稳定桁架原理，在受力集中的动力安装区域增加斜向支撑管材，将集中载荷分散到多根纵向主梁上，在保证整体结构强度的前提下尽可能减少管材用量，实现机箱整体的轻量化目标，降低赛事装备的整体重量。渲染阶段为模型赋予哑光金属管材材质，调整材质的反光度、粗糙度参数模拟真实铝合金管材的表面质感，采用柔和的侧方主光源搭配环境补光，清晰呈现桁架结构的空间层次，让每一根管材的走向、衔接位置都能直观展现，避免线框结构在渲染时出现视觉混乱。设计过程中反复调整管材的排布角度，在保证结构刚度的前提下预留出充足的设备安装空间，兼顾走线、部件固定的操作便利性，整体结构无冗余设计，所有管材均承担对应方向的载荷作用，既满足赛事装备的强度使用要求，也通过简洁的桁架结构展现出机械设计的结构美感，适合作为SAE相关赛事参赛装备的结构参考，也可作为管式桁架类承载结构的建模练习参考案例。
