布拉莫斯超音速巡航导弹三维建模作品

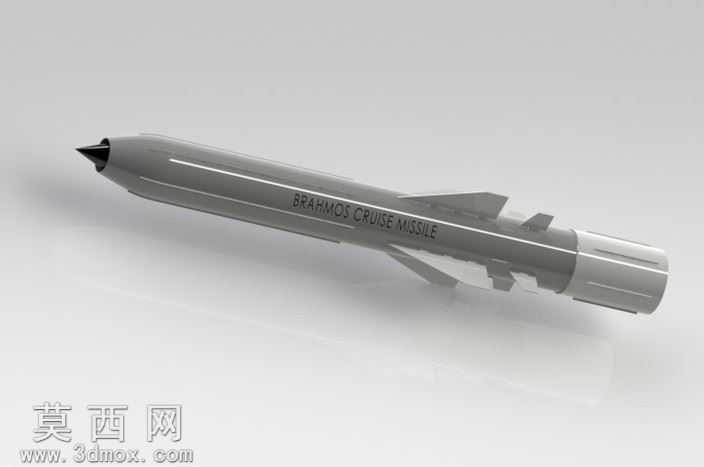

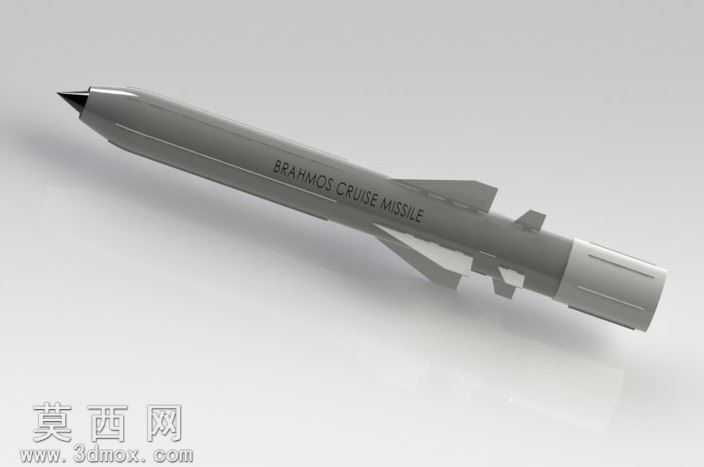

本作品为布拉莫斯巡航导弹的精细化三维建模成果，建模过程围绕该型导弹的真实气动外形与结构特征展开，首先通过参考该型导弹的公开外形参数确定整体比例，在三维建模软件中以旋转凸台指令生成弹体主体基础曲面，精准还原弹身的长径比与头部锥形整流罩的尖锐切角造型，确保弹体气动外形的还原度。建模过程中对弹体表面的细节特征进行逐一还原：首先处理弹身中部的进气道相关结构，通过曲面放样、曲面剪裁指令构建进气道的外轮廓与弹身的过渡曲面，保证曲面衔接处的曲率连续，避免出现生硬的棱角失真；随后对弹体尾部的稳定翼面、控制舵面进行单独建模，每个翼面的翼型厚度、后掠角度、安装位置都严格参考实物比例，通过拉伸、拔模、圆角指令处理翼面的边缘倒角，还原翼面的真实气动修型特征；弹体表面的标识文字采用包覆特征实现，精准还原弹身标注的BRAHMOS CRUISE MISSILE字样的位置与字体比例，同时对弹体尾部的喷管段进行分层建模，还原喷管的阶梯状结构与端面细节。材质与渲染阶段，弹体主体采用哑光军灰色金属材质，调整材质的粗糙度、金属度参数模拟导弹弹身的复合材料与金属蒙皮质感，头部整流罩采用深灰色高硬度合金材质，适当提高材质反光度模拟弹头的耐高温涂层质感，弹体尾部的喷管区域采用稍浅的金属灰色，区分不同舱段的材质差异。渲染阶段采用柔和的侧上方主光源搭配环境补光，突出弹体的曲面轮廓与结构转折，通过阴影效果强化模型的立体感，同时在弹体下方添加柔和的地面反射效果，提升渲染成品的真实感。设计思路上优先保证模型的外形准确性与结构完整性，所有特征均采用参数化建模方式构建，各部分结构保留可编辑的建模历史，方便后续对弹体尺寸、翼面角度等参数进行调整优化，模型整体布线规整，曲面质量满足后续3D打印、仿真演示等不同场景的使用需求，完整呈现了布拉莫斯巡航导弹的外形特征与结构特点。
