四出等长汽车排气歧管结构设计

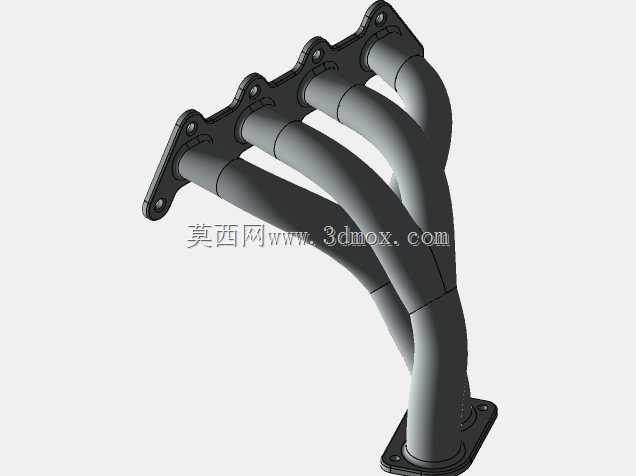

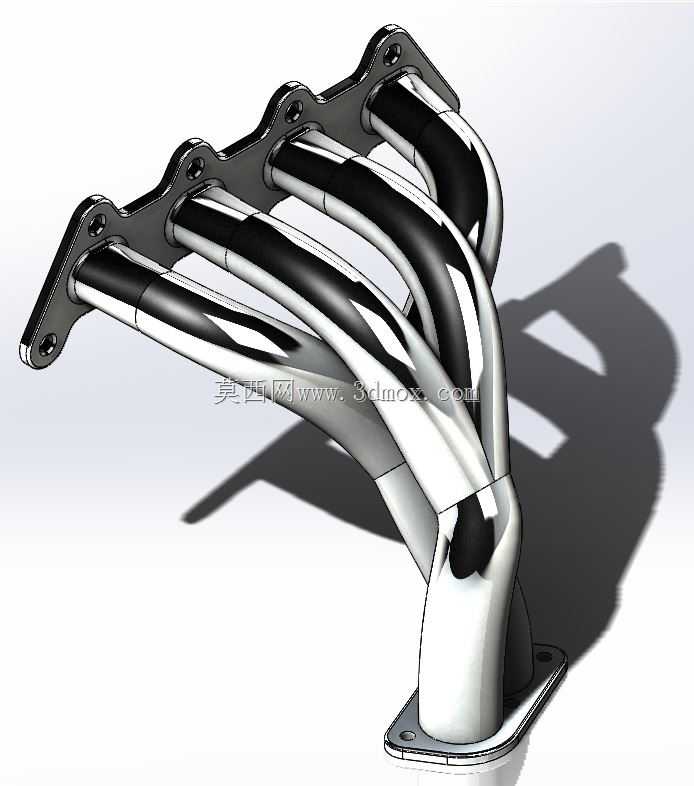

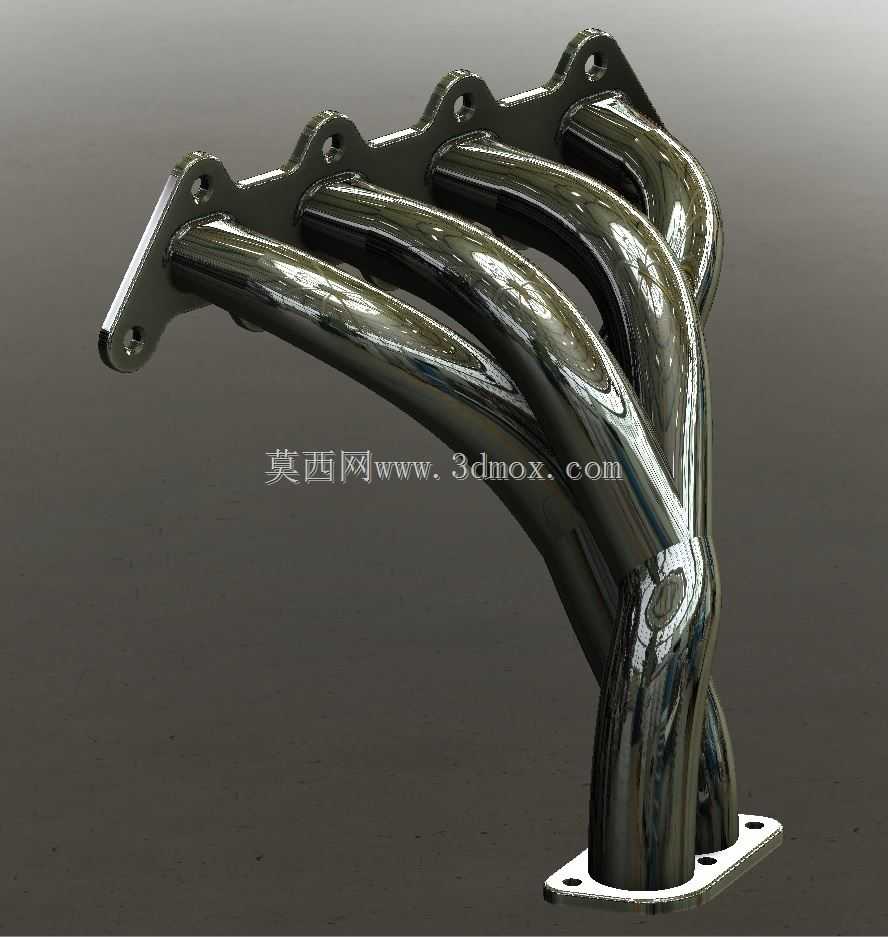

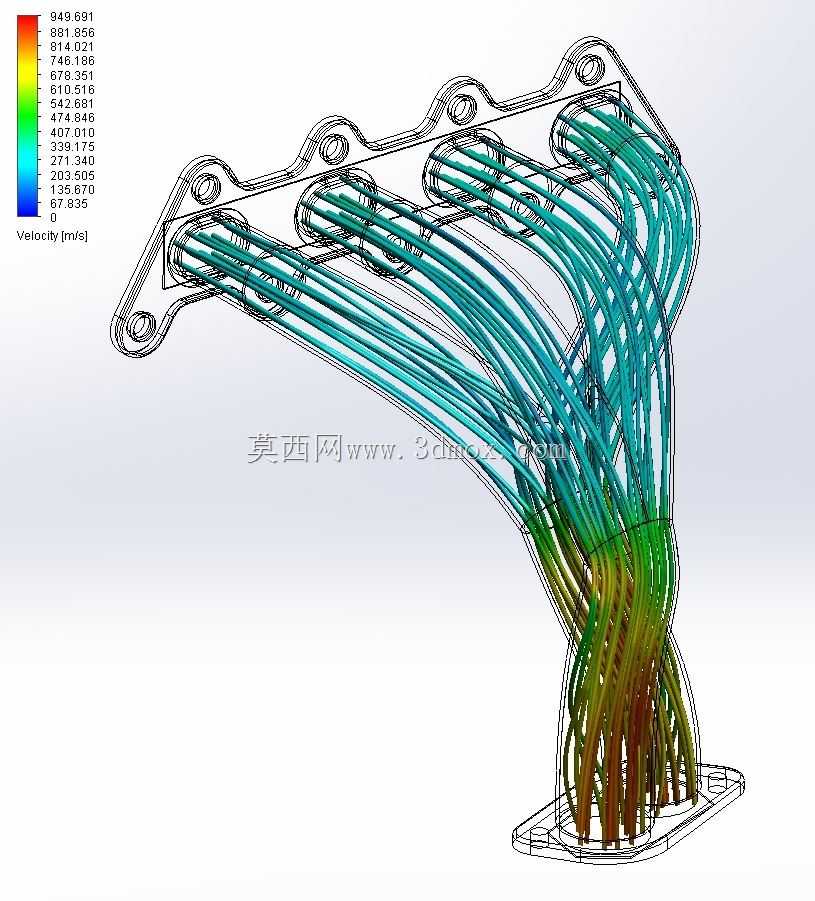

这款排气歧管主要适配直列四缸自然吸气发动机，是发动机进排气系统的核心连接构件，承担着将四个气缸燃烧后产生的高温废气有序汇集、引导至排气总管的核心作用，广泛应用于民用乘用车改装、小排量性能车动力升级以及高校机械类专业的结构设计实践场景中。在实际装车使用时，排气歧管直接安装在发动机缸盖的排气侧端面，需要长期承受800-1000摄氏度的高温废气冲刷，同时还要耐受发动机运行过程中产生的持续振动，因此设计阶段充分考虑了结构强度与热变形补偿的平衡。从设计思路来看，这款歧管采用了经典的四合一等长管路布局，四根支管的内部流通路径长度经过精准测算保持一致，能够让各缸排出的废气在汇集段形成有序的脉冲效应，避免不同气缸的排气气流相互干扰产生排气背压，有效提升发动机的进排气交换效率，在高转速区间能够帮助发动机获得更顺畅的动力输出表现。支管的弯曲弧度全部采用大曲率顺滑过渡设计，没有突兀的折角或截面突变，能够最大程度降低废气在管路内部流动的沿程阻力，减少气流紊流带来的动力损耗。外形与安装边界方面，歧管的缸盖侧安装法兰采用一体化铣削成型设计，四个安装孔位的位置度公差严格控制在0.1mm以内，能够与缸盖排气端面完全贴合，配合耐高温密封垫片可以杜绝高温废气泄漏的风险；汇集端的出口法兰采用标准通用接口尺寸，能够适配市面上多数主流型号的三元催化器或改装段排气头段，无需额外做转接适配。整体管路的排布充分考虑了发动机舱的安装空间，支管之间保留了均匀的散热间隙，既能够避免工作过程中管路之间的热辐射叠加，也为安装隔热护板预留了足够的操作空间。歧管的管壁厚度经过优化设计，在保证结构强度、抵抗排气脉冲压力的前提下尽可能做了轻量化处理，不会给发动机增加过多的额外负载。安装支耳的位置经过反复校核，能够避开发动机周边的管线、机脚等附属部件，装车时不需要对周边构件做破坏性改动，整体安装流程便捷，固定点位受力均匀，能够长期在复杂的机舱工况下保持稳定的工作状态，不会出现开裂、漏气等常见故障。
