汽车转向系统齿轮齿条传动结构

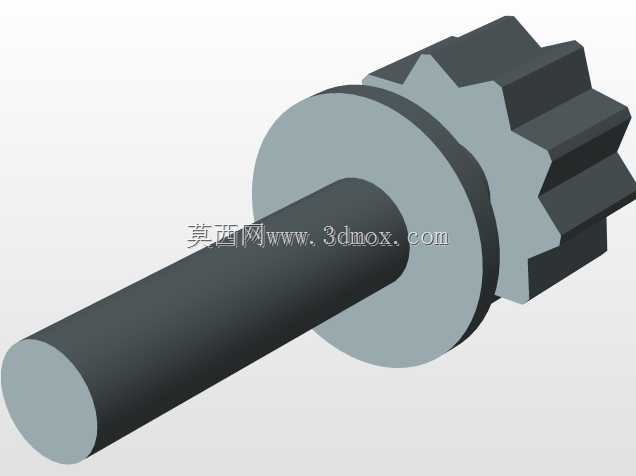

该结构是汽车转向系统中的核心执行部件，主要应用于乘用车辆、轻型商用车辆的转向传动场景，承担将转向器输入的旋转运动转化为横向直线往复运动的核心功能，直接决定车辆转向操作的响应灵敏度与行驶操控稳定性，是保障车辆转向精准度、行驶安全性的关键机械结构。在实际装车使用中，该结构两端的球头接头直接连接车辆两侧的转向节臂，当驾驶员转动方向盘时，转向力矩传递至齿轮轴端，齿轮与齿条的啮合传动推动齿条沿轴向做横向移动，进而带动转向节偏转实现车轮转向，同时齿条与齿轮的啮合间隙经过精准调校，既可以避免转向虚位过大，也能防止传动卡滞影响操作手感。从设计思路来看，该结构采用齿轮齿条直连传动的布局，相比传统循环球式转向结构大幅缩减了传动链路长度，有效降低了传动过程中的力矩损耗，同时整体结构集成度更高，便于在车辆前舱的狭小空间内完成布置；中部的安装支座设置有对应定位孔位，可直接与前副车架的安装点位匹配固定，安装边界充分适配多数前置前驱车型的前舱布局尺寸，两端球头的连接尺寸也符合主流乘用车转向拉杆的通用匹配规格，无需额外改制即可完成适配替换。结构设计上，齿条主体采用等直径长轴结构，啮合齿段经过齿形修形处理，可在全行程啮合过程中保持平稳的接触状态，降低传动过程中的冲击异响；两端的螺纹调节结构可用于调整转向拉杆的有效长度，满足车辆四轮定位时的前束参数调校需求；滚珠结构的设置用于降低齿条轴向移动时的滑动摩擦阻力，提升转向操作的顺滑度，齿轮箱部分的壳体结构预留了密封与润滑空间，可存储润滑脂保障齿轮齿条啮合面的长期润滑效果，减少日常使用过程中的维护需求。整体结构的各单独部件均按照实际装车的装配关系完成设计，可直观展示转向传动的运动过程，清晰呈现动力输入、传动转换、动力输出的完整链路，为转向系统的结构认知、装配工艺验证以及相关教学演示提供直观的参考依据。
