手动杠杆式小型压合水泵结构设计

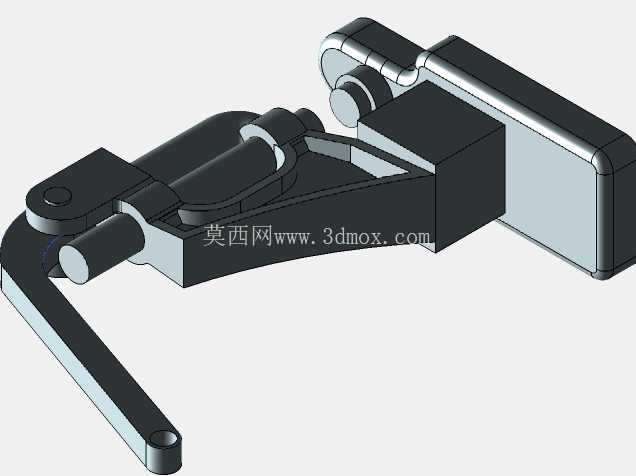

　　这款手动杠杆驱动的压合式水泵结构，在小型流体输送场景里有着不可替代的实用价值，尤其适配无电力供应的野外作业、临时取水、小规模流体分装工况，不需要外接动力源，仅靠人力按压杠杆即可完成流体抽吸与压送动作，在户外勘探、应急供水、小型实验室试剂分装、家用简易取水场景中都能稳定发挥作用。从结构设计逻辑来看，整体采用杠杆增力原理，长手柄的力臂设计经过力矩核算，操作人员施加较小的下压力即可在泵腔内部形成足够的负压与正压差，完成流体的吸入与排出动作，手柄末端的挂孔设计兼顾了闲置时的悬挂收纳需求，也可在需要时外接延长杆进一步增大压合力，适配不同黏度流体的输送需求。泵体主体采用一体化支撑底座设计，底座的平整安装面预留了足够的螺栓固定孔位，安装边界可适配厚度10-25mm的工作台面，整体安装 footprint 控制在200mm*120mm范围内，不会占用过多操作空间，底座上方的支撑立柱与杠杆铰接点做了加厚处理，铰接位置的销轴配合公差控制在H7/g6区间，既保证杠杆转动的顺滑度，又能避免长期使用出现铰接间隙过大导致的压力损失问题。

　　泵腔部分采用柱塞式结构，柱塞与腔体内壁的配合面做了粗糙度Ra0.8的精度要求，保证往复运动时的密封性能，不需要额外加装复杂密封件即可维持0.2-0.5MPa的输出压力，可满足垂直高度3米以内的流体提升需求，流体进出口采用标准通用接口，可适配常见内径8-12mm的柔性输送管路，不需要额外定制转接接头即可快速完成管路对接。从实际使用的功能特性来看，这款结构没有复杂的电控元件与易损易耗件，整体构件数量控制在15件以内，日常维护仅需要定期清理柱塞配合面的杂质即可，长期闲置也不会出现锈蚀卡滞问题，相比电动水泵不存在电源适配、电机烧损、线缆老化等隐患，在易燃易爆、潮湿淋水的特殊工况下也能安全使用。

　　设计过程中充分考虑了人机操作的合理性，杠杆下压的行程控制在80mm范围内，操作人员保持站立姿势即可轻松完成连续按压动作，不会出现手臂过度伸展或者弯腰操作的疲劳问题，杠杆与底座之间的避让空间做了充足预留，按压过程中不会出现夹手风险，操作安全性有足够保障。整体外形的过渡位置全部采用圆角处理，没有尖锐的棱角毛刺，无论是加工制造环节还是日常使用过程中都能避免划伤风险，支撑筋板的位置布置在受力集中的立柱与底座连接位置，通过三角形加强筋的结构提升整体刚性，在最大压合力作用下底座形变量控制在0.1mm以内，不会因为长期受力出现结构变形导致的柱塞卡滞问题。

　　针对不同的使用场景，这款结构还可以通过更换柱塞端部的密封材质适配不同类型的流体，输送普通清水时采用常规尼龙材质柱塞即可，输送弱腐蚀性流体时可更换为聚四氟乙烯材质柱塞，不需要改动整体结构即可拓展适用范围。安装固定时仅需要在工作台面预留对应位置的四个M6螺栓孔即可完成固定，也可以采用快速夹钳的固定方式实现临时安装，不需要永久破坏工作台面结构，适配流动作业、临时工位的使用需求。在结构建模过程中，所有铰接位置的运动间隙都经过运动仿真验证，杠杆在全行程摆动过程中不会与泵体、底座出现运动干涉，柱塞的往复运动行程与杠杆摆动角度做了匹配优化，不会出现柱塞超出行程脱出泵腔的问题，整体运动逻辑顺畅，没有冗余的结构设计，每个构件都承担明确的受力或者功能作用，不存在多余的装饰性结构，完全围绕实用功能完成结构布局。
