12V直流小型液压动力单元结构设计

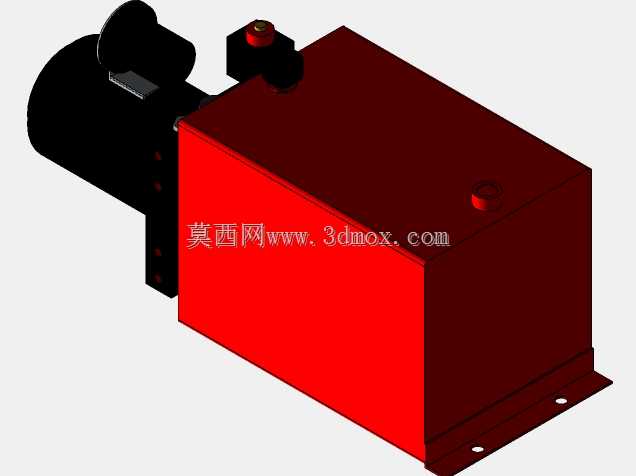

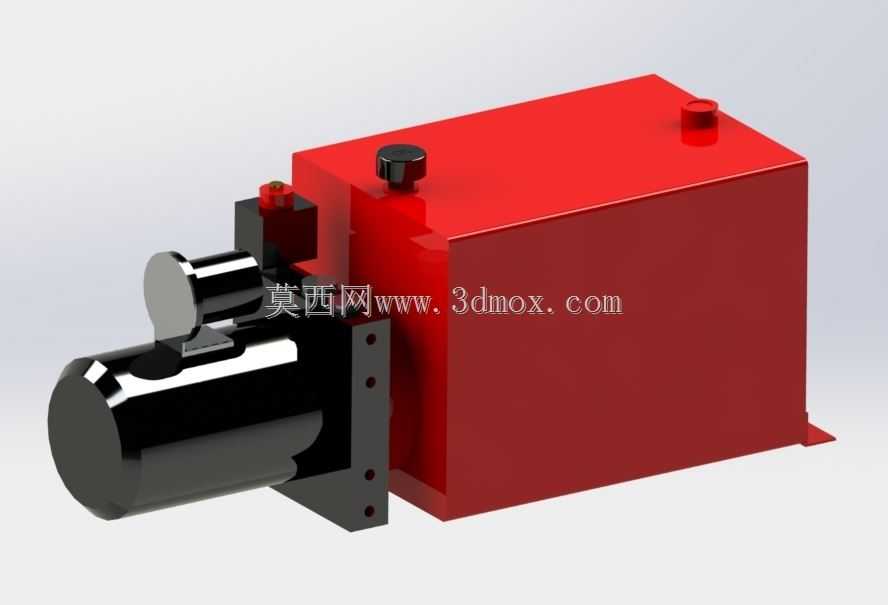

这款12V直流液压动力单元，是面向低压小流量液压作业场景开发的集成式动力供给装置，核心适配无固定工业供电、依赖车载直流电源或便携储能供电的移动作业场景，常见于小型工程车辆的尾板举升、轻型仓储堆高设备的升降驱动、移动式液压登车桥的高度调节、小型环卫作业机具的动作驱动，以及户外应急救援液压装备的动力供给场景，能够在无交流供电的野外、临时作业点位为液压执行元件提供稳定的压力油输出。整套装置采用集成化紧凑布局设计，将直流驱动电机、齿轮泵、控制阀组、储油油箱、注油透气组件、调压溢流元件整合为一体式结构，摒弃了传统分体式液压站管路零散、安装占用空间大的缺陷，所有液压流道在集成阀块内部加工成型，大幅减少外接管路接头数量，从结构层面降低了液压油渗漏的风险，同时缩短了压力油的输送路径，有效降低了管路沿程压力损失，提升了整套动力单元的能量传递效率。储油油箱采用方形封闭式焊接结构，箱体表面做防锈涂装处理，油箱顶部设置带密封结构的注油口与透气帽，既能够避免作业过程中外界粉尘、水汽侵入油箱污染液压油，也可以平衡油箱内部与外界的气压差，避免油泵吸空引发的气蚀、噪音过大等问题；油箱侧面预留标准化安装法兰面，驱动电机与齿轮泵组件通过法兰直接固定在油箱侧壁，泵体的吸油口直接伸入油箱内部油液中，省去了外接吸油管路，进一步压缩了整体结构体积。驱动单元采用12V直流有刷电机作为动力源，输出轴与齿轮泵输入端通过刚性联轴器直连，电机尾部的安装支架设置多组标准化安装孔位，能够适配不同安装基面的固定需求，用户可以根据设备的整体布局选择卧式、侧装等不同安装姿态，无需额外定制转接支架。阀组部分集成了单向阀、溢流阀与手动卸荷阀结构，单向阀可以在电机停止工作时锁定压力油路的油压，避免负载自行下坠引发安全风险；溢流阀作为系统压力保护元件，能够在系统压力超过设定阈值时自动溢流卸荷，避免压力过高损坏油泵、密封件或外接执行元件；手动卸荷阀可以在系统断电或故障状态下，手动释放油路压力，方便应急检修或负载回落操作。在安装边界设计上，整套动力单元的外形尺寸适配小型移动设备的安装空间，油箱底部预留支撑安装脚，安装脚的孔位间距符合小型液压设备的通用安装规范，用户无需对原有设备的安装基面做大规模改造即可完成换装；出油接口采用通用液压管接头标准，能够直接对接市面上常规规格的高压液压油管，快速连接液压缸、液压马达等不同类型的执行元件。设计过程中充分考虑了户外移动作业的工况特性，所有外露金属部件都做了防锈防腐处理，电机外壳采用防护等级适配户外溅水、粉尘环境的结构设计，能够在小雨、多尘的户外作业环境下稳定运行；储油油箱的容积经过精准匹配，既能够满足齿轮泵的吸油需求、避免油液循环过程中散热不足导致油温过高，又不会因为油箱体积过大增加整套单元的重量与安装占用空间，适配移动设备对自重、安装空间的严苛要求。
