多自由度液压抓取作业臂结构设计

这款液压抓取作业臂主要面向工业物料转运、小型工位上下料、教学实训演示等场景设计，可适配固定工位安装或搭载在小型移动作业平台上，完成柱状、块状规则工件的抓取、移位、码放作业，在小型加工车间物料周转、实训教学演示、简易自动化产线工位辅助作业中都能发挥作用，能够替代人工完成重复性的短距离物料搬运动作，降低作业人员的劳动强度，同时适配多类需要柔性抓取的作业场景。

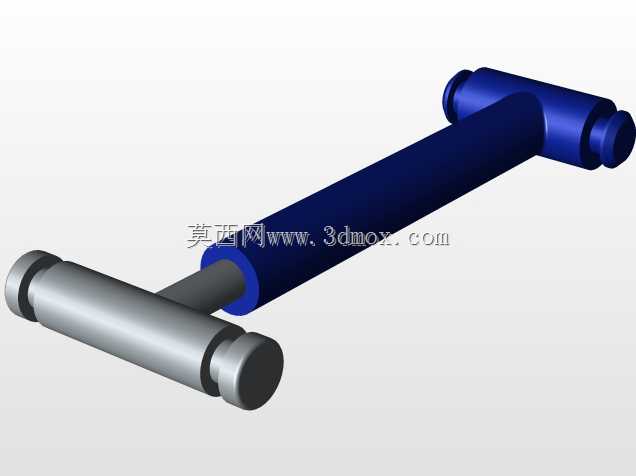

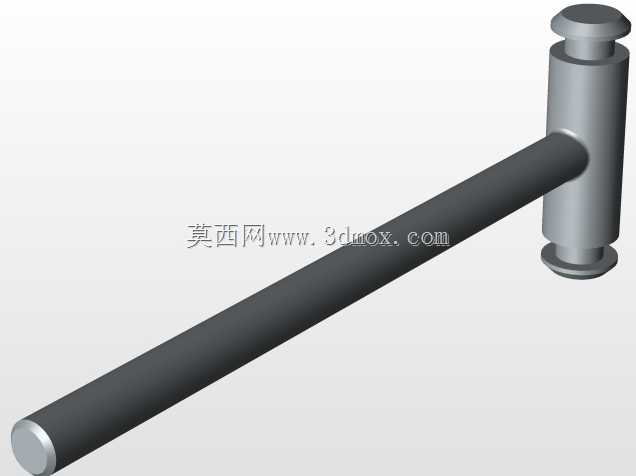

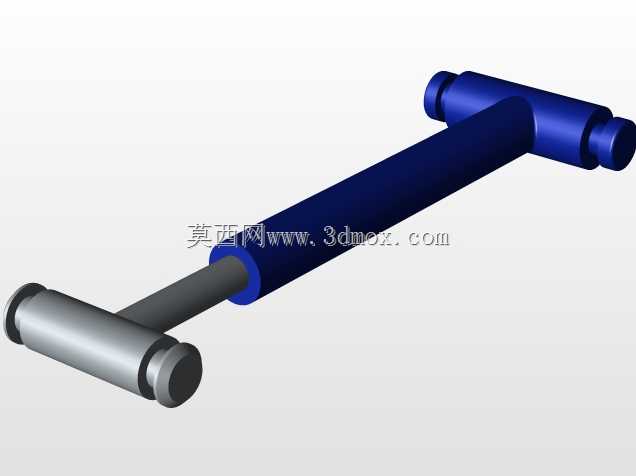

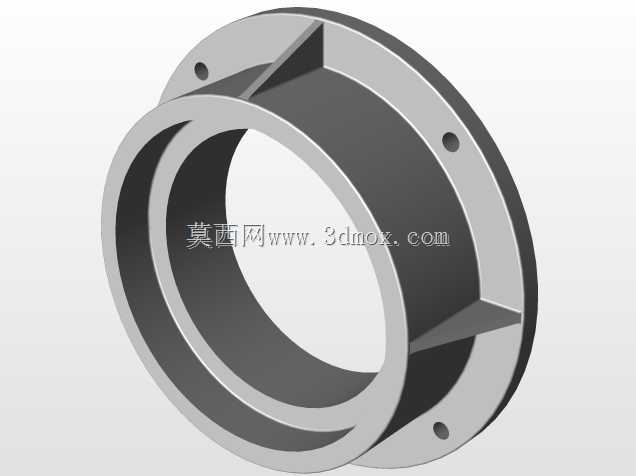

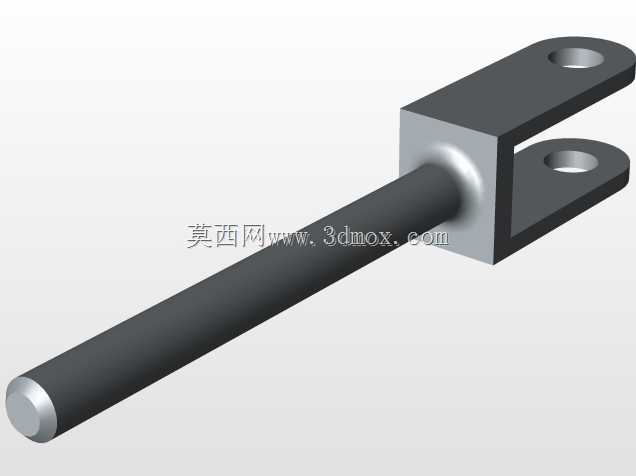

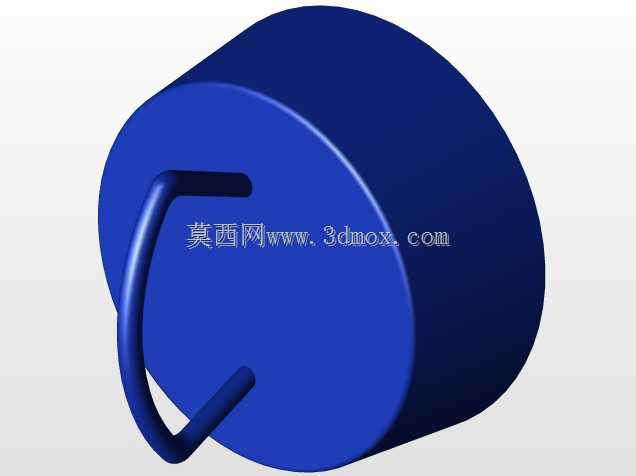

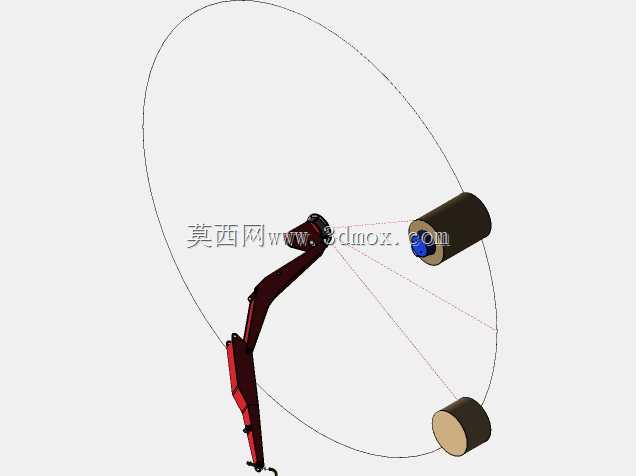

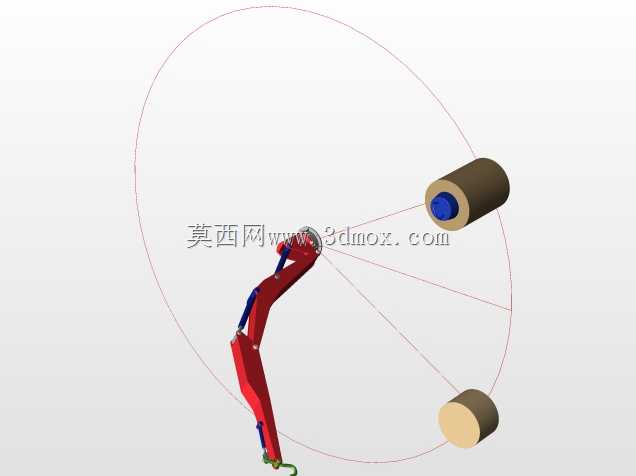

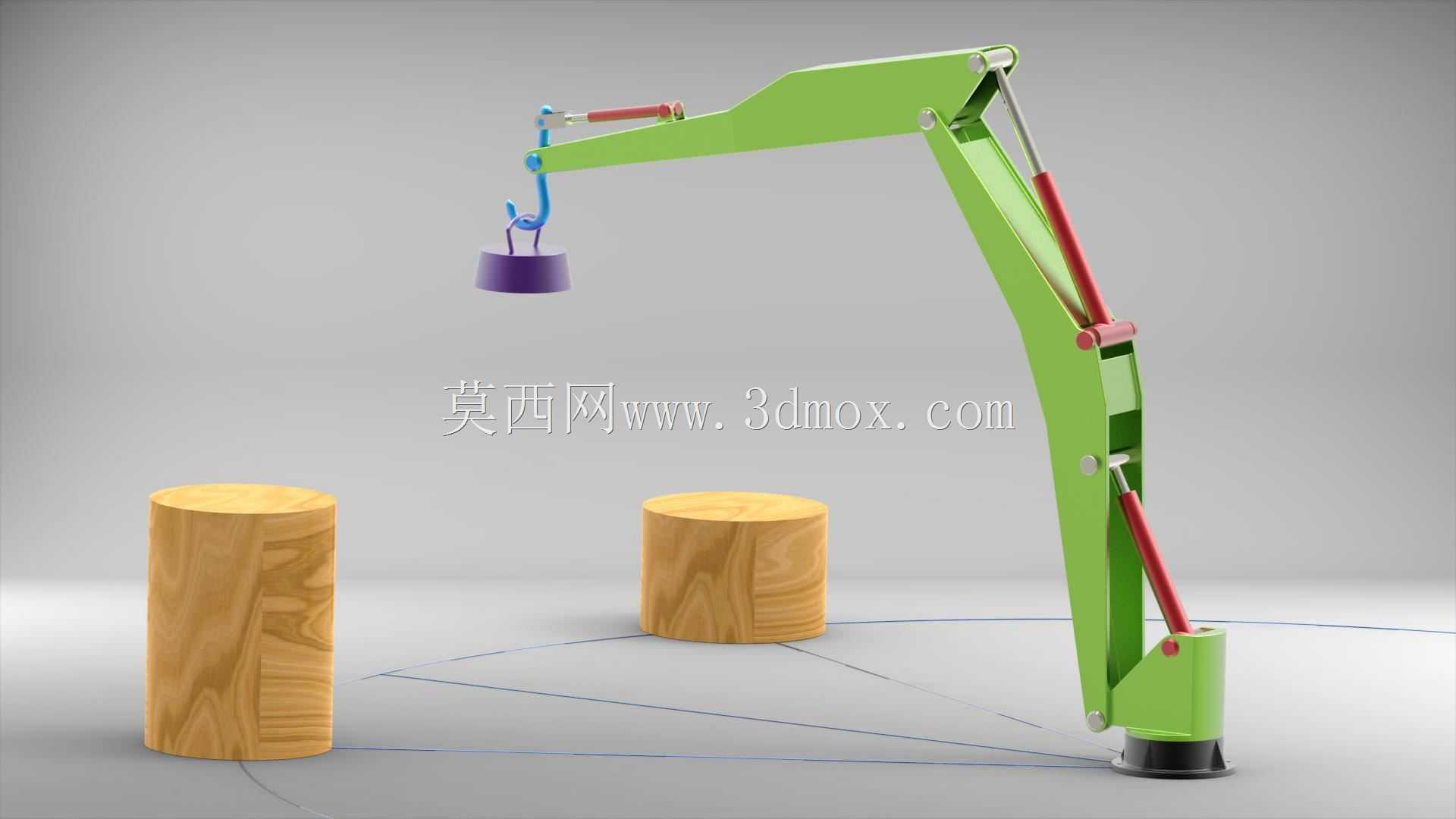

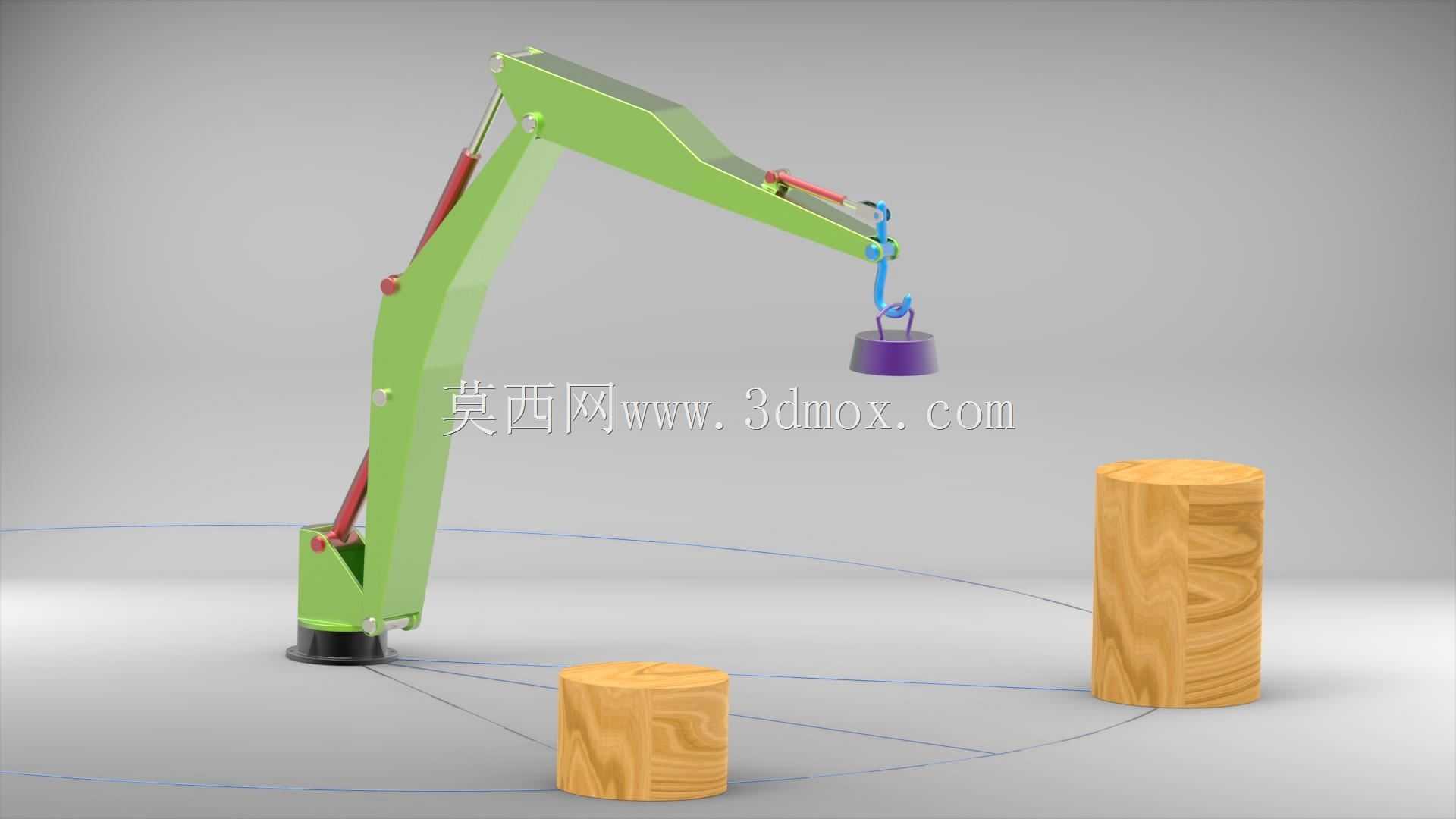

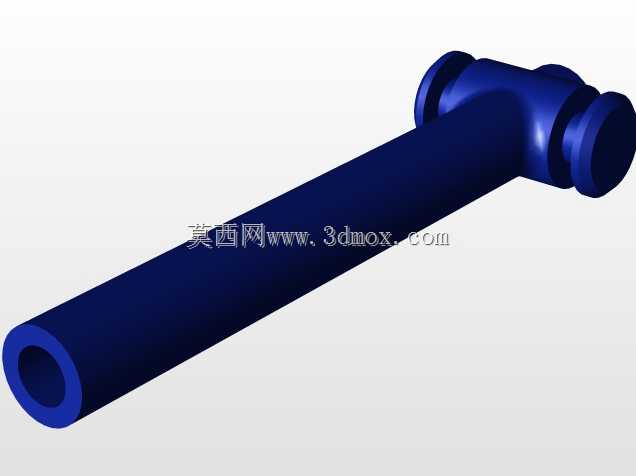

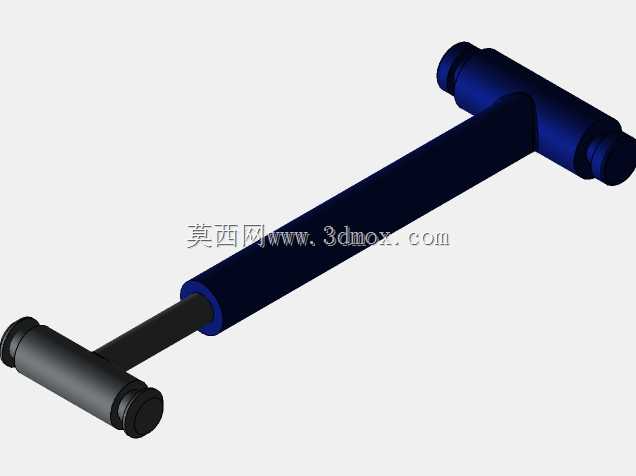

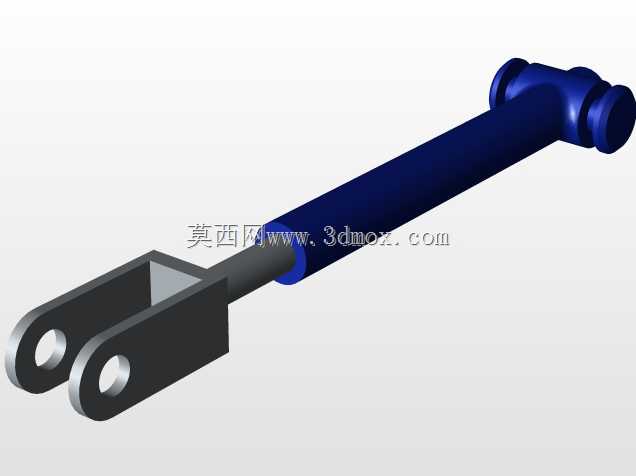

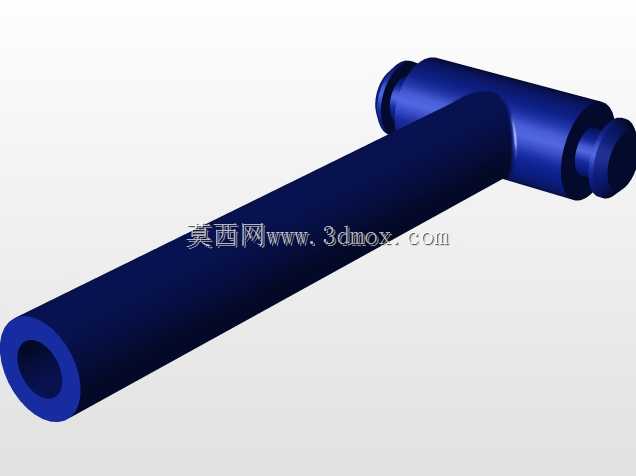

从功能特性来看，该作业臂采用全液压驱动方案，臂体设置多组铰接回转关节，每段臂节的伸缩与俯仰动作均由独立的液压油缸提供驱动力，相比电机驱动的同规格作业臂，液压驱动具备输出扭矩大、动作响应平稳、负载自重比高的优势，能够在紧凑的结构尺寸下实现可观的抓取负载能力。末端配置的真空吸附式抓取执行器，可平稳吸附表面平整的规则工件，抓取过程不会对工件表面造成硬性夹损，同时可根据作业需求更换为夹爪式执行端，适配不同外形、不同材质的工件抓取需求。臂体底座采用固定式法兰安装结构，可实现水平方向360度回转，配合多段臂节的俯仰动作，能够覆盖底座周边环形区域内的作业范围，作业覆盖半径可根据臂节伸展长度灵活调整，满足不同工位的作业半径需求。

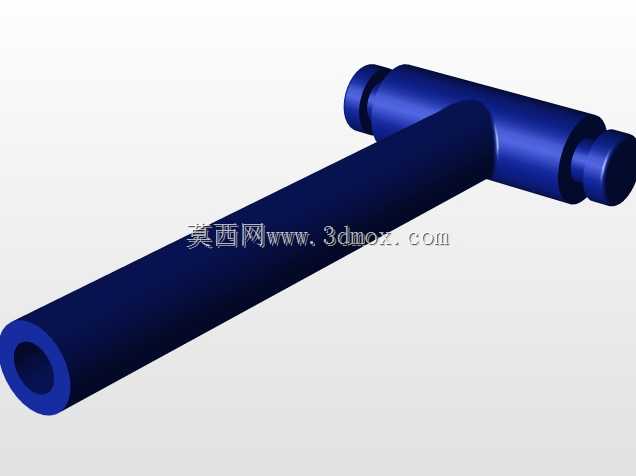

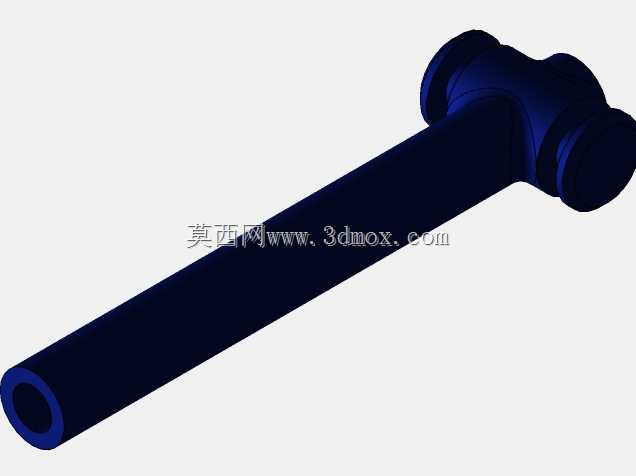

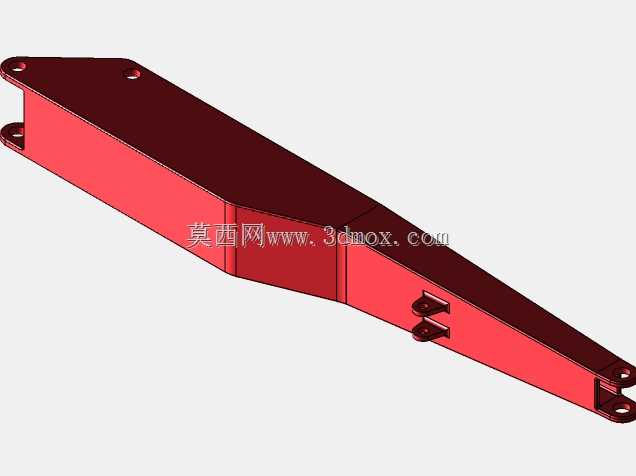

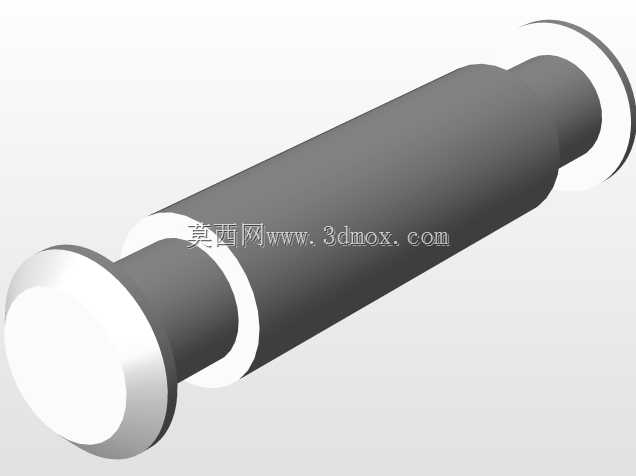

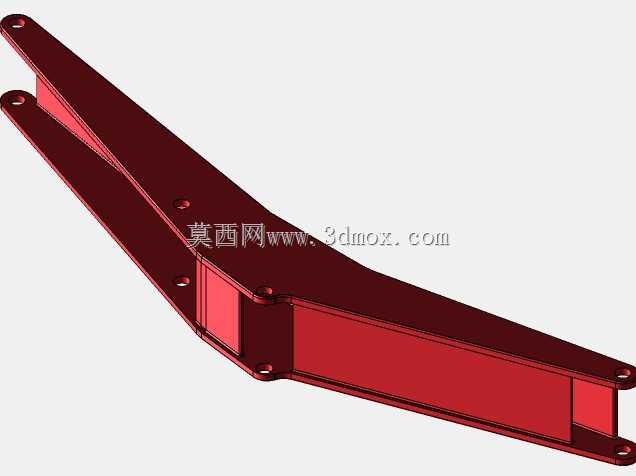

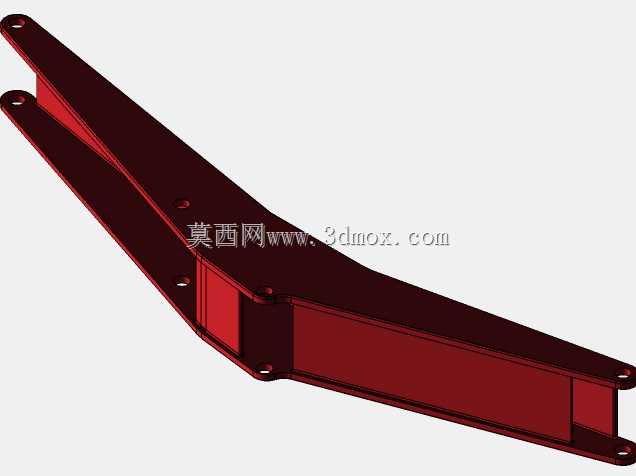

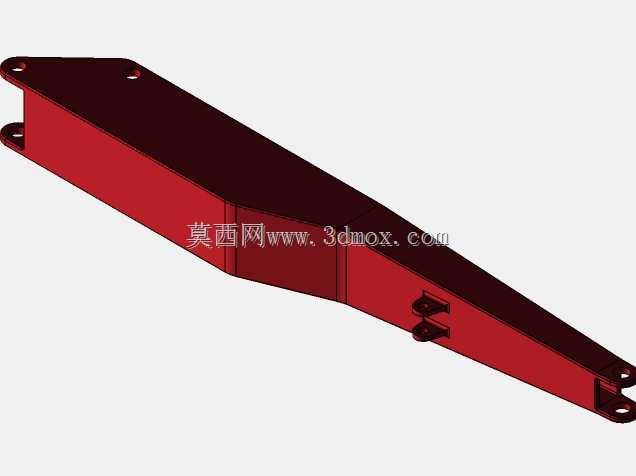

在设计思路上，这款作业臂优先兼顾结构紧凑性与动作灵活性，臂节采用箱型轻量化结构设计，在保证臂体结构刚度、满足负载工况下结构形变控制要求的前提下，尽可能降低臂体自身重量，减少液压系统的无用功率损耗。液压管路沿臂体内侧走线布局，既避免作业过程中管路与周边设备、工件发生剐蹭干涉，也让整体外观更加整洁规整。铰接关节处均配置自润滑轴承衬套，能够降低关节转动过程中的摩擦阻力，减少长期作业的磨损量，延长设备的维护周期。

从安装边界来看，该作业臂底座安装尺寸适配常规小型设备安装平台，安装时只需保证底座固定面的水平度与结构强度，即可满足臂体全负载回转作业的稳定性要求，臂体完全收拢状态下占用空间极小，不会占用过多工位周边的操作空间，伸展状态下各臂节的动作轨迹经过前期干涉校验，不会出现臂节自身碰撞的问题，同时预留了足够的安全作业间隙，可适配周边有常规防护栏、工位架的作业环境安装使用。
