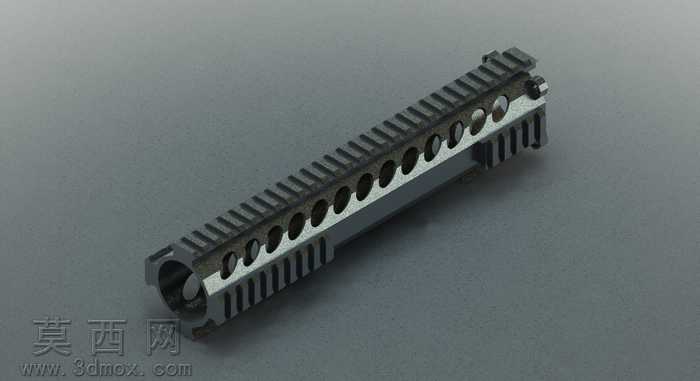

点308步枪单片护木结构三维设计

本作品为点308口径步枪配套的单片式护木三维建模作品，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循轻武器战术配件的实际尺寸规范与装配逻辑，完整还原了单片护木的全部结构细节。建模阶段首先以护木的轴向安装基准为核心搭建基础骨架，先绘制护木主体的轴向拉伸轮廓，精准定位护木与枪管、机匣衔接的安装接口尺寸，确保后续装配时的同轴度与贴合度符合实际使用要求。主体结构建模完成后，依次处理护木顶部的全长度皮卡汀尼导轨结构，对导轨的每一个卡槽齿形、间距尺寸都做了精准的参数化约束，保证导轨齿形的标准性，可适配各类标准战术附件的安装需求。护木侧面的椭圆形减重散热孔采用线性阵列特征完成建模，每个散热孔的边缘都做了等半径圆角处理，既还原了真实产品的工艺细节，也避免了锐边结构带来的应力集中问题；护木下部的竖向防滑槽同样采用阵列方式完成，槽体深度、宽度与间距都参考实际握持手感做了参数调整，还原护木的防滑握持设计。材质渲染阶段，护木主体采用哑光硬质阳极氧化铝合金材质，调整材质的金属粗糙度、反射率参数，还原战术枪械配件常见的耐磨哑光金属质感，对导轨齿顶、护木边缘等易磨损位置做了轻微的磨损质感处理，提升模型的真实感；渲染场景采用中性灰色哑光背景，搭配柔和的多角度漫射光源，避免强烈反光遮挡结构细节，清晰展现护木的整体轮廓与各部分结构特征。结构设计上，这款单片式护木采用上下分体的单片结构设计，相比传统全包覆护木拥有更轻量化的优势，侧面的大尺寸椭圆孔既可以有效降低护木整体重量，也能在连续射击时加快枪管周围的空气流通，提升散热效率，避免护木因枪管持续升温出现过热问题；顶部全长导轨可串联安装瞄准镜、夜视仪等多种战术附件，下部与侧面的预留接口可拓展安装前握把、战术灯、激光指示器等配件，兼顾轻量化与战术拓展能力。建模过程中对所有装配接触面都做了公差预留处理，还原实际生产中的装配间隙要求，所有特征均采用可编辑的参数化特征创建，未出现不可编辑的导入特征，方便后续根据不同的枪管规格、安装需求调整护木的长度、孔径、导轨长度等参数，可直接用于后续的工程图导出、数控加工编程或者3D打印验证，完整还原了战术步枪护木从设计构思到三维模型落地的全流程细节。
