小型带输出齿轮直流驱动电机结构设计

这款小型直流驱动电机是面向低压小功率传动场景设计的动力执行元件，在民用消费电子、小型智能装备、玩具模型、车载小功率执行机构、家用小型电器领域有着极为广泛的应用，是小扭矩直流传动方案里最常见的核心动力源。从实际使用场景来看，这类电机常被用于智能门锁的锁舌驱动、儿童电动玩具的动力输出、车载后视镜的角度调节、小型桌面风扇的动力驱动、3D打印机的辅助送料机构、办公自动化设备的纸张传动等场景，能够在低压直流供电环境下提供稳定的旋转扭矩输出，适配电池供电、低压直流电源供电的各类便携、小型设备的动力需求。

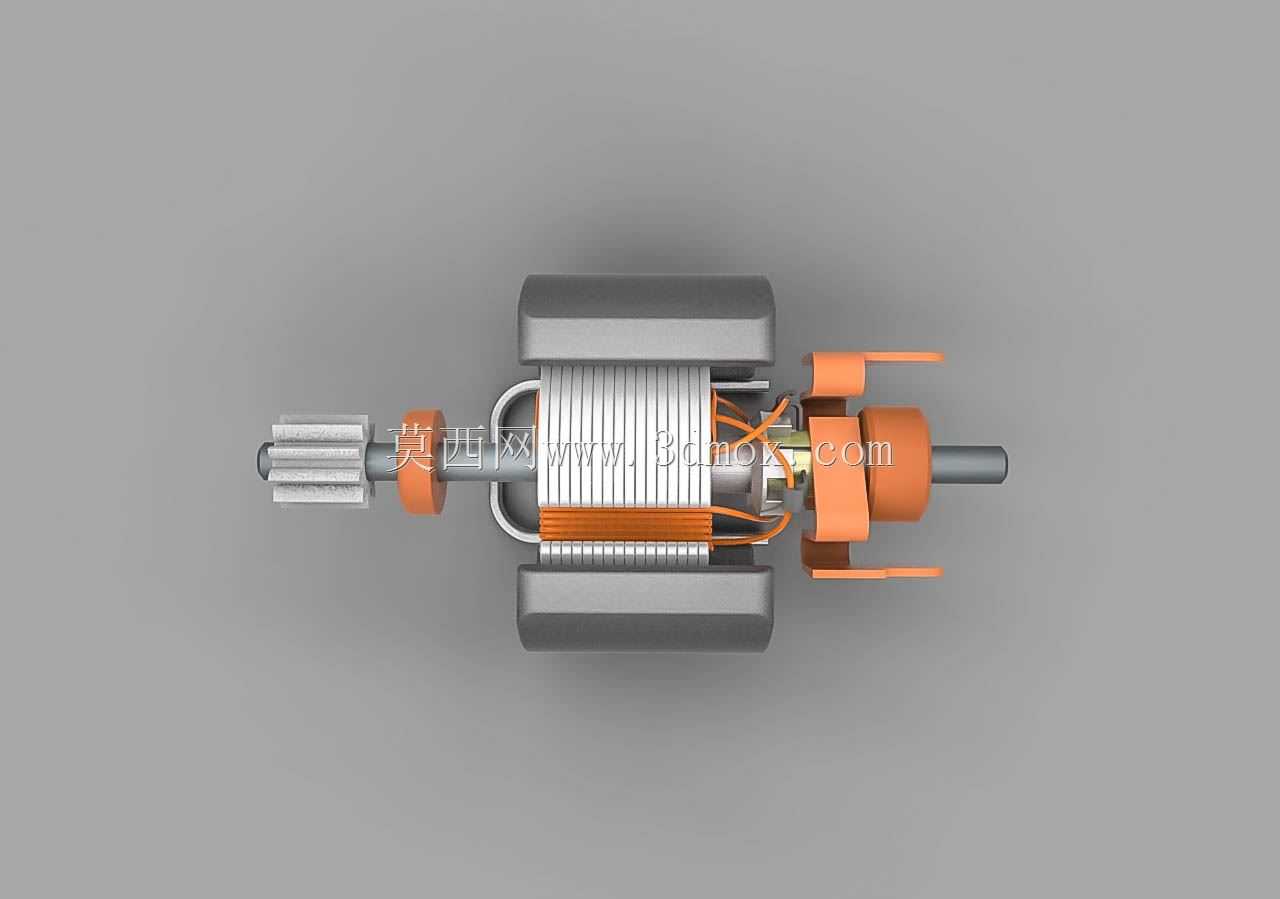

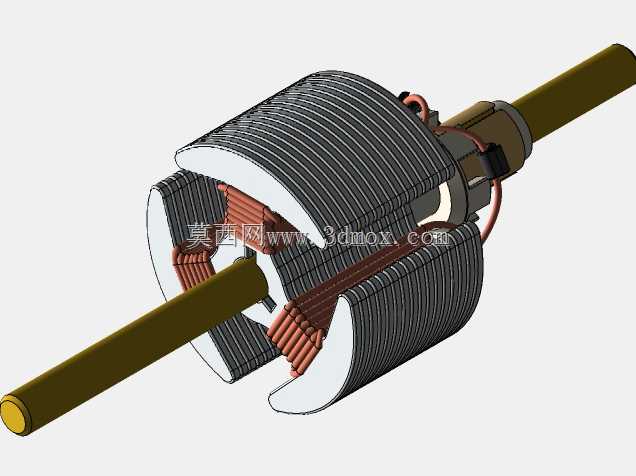

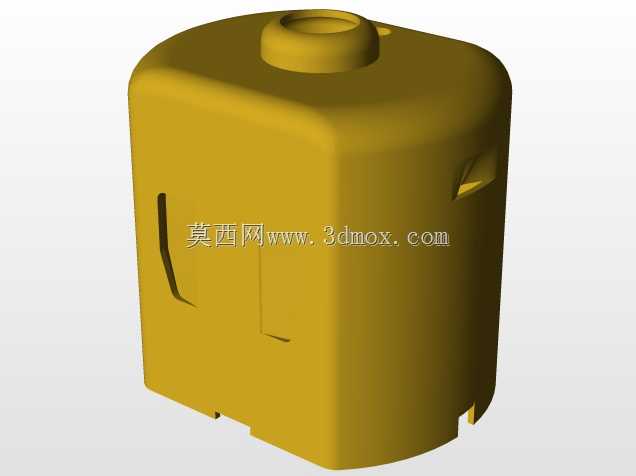

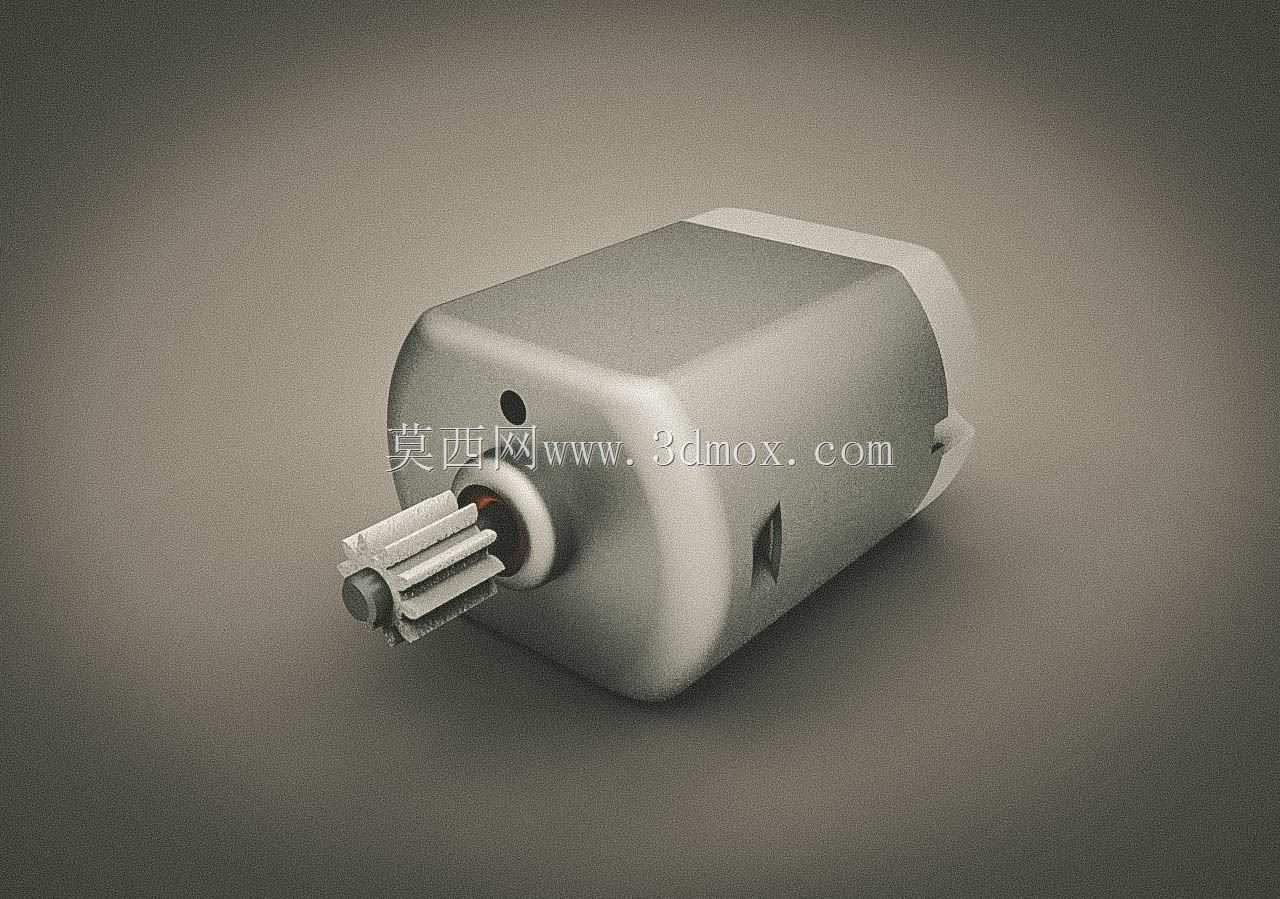

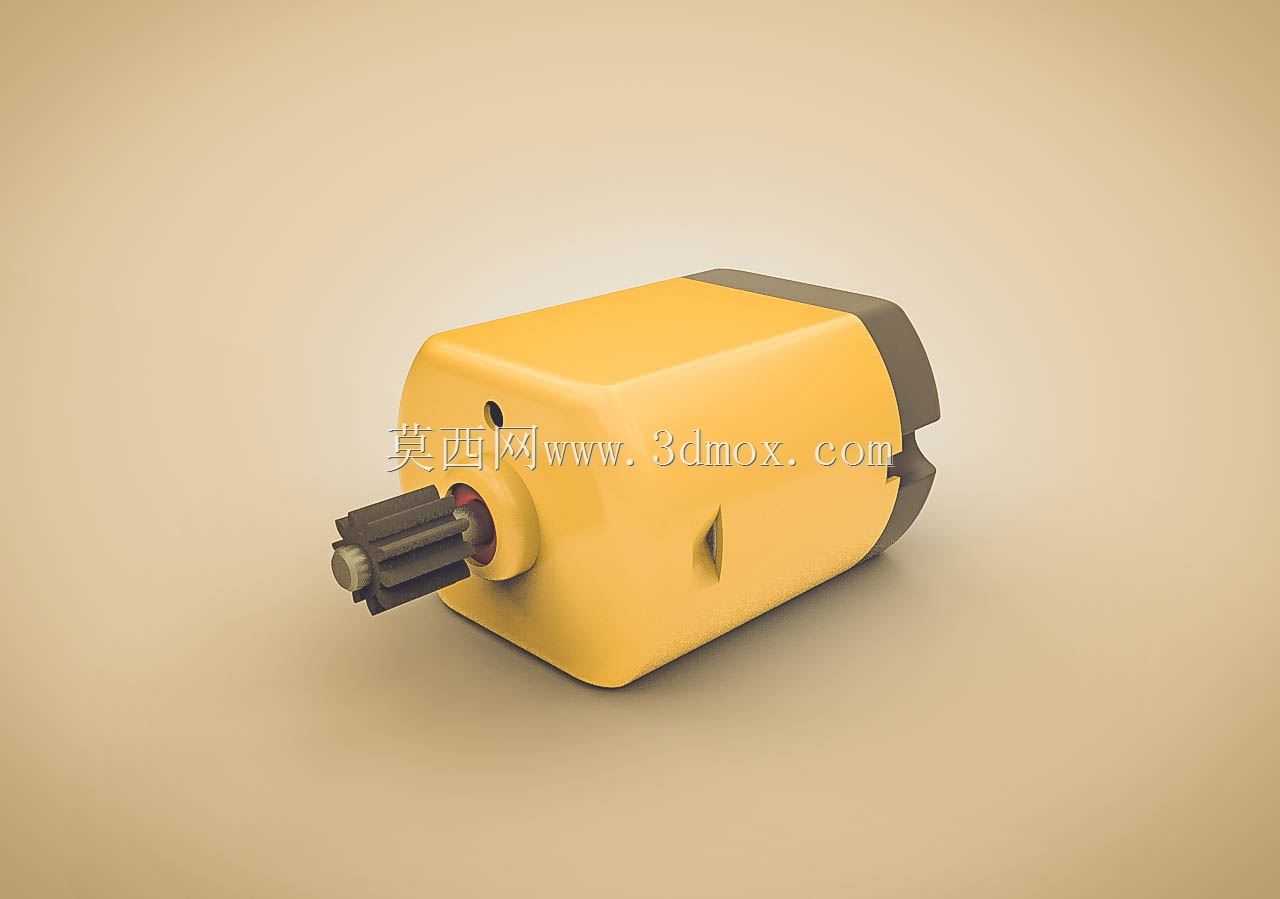

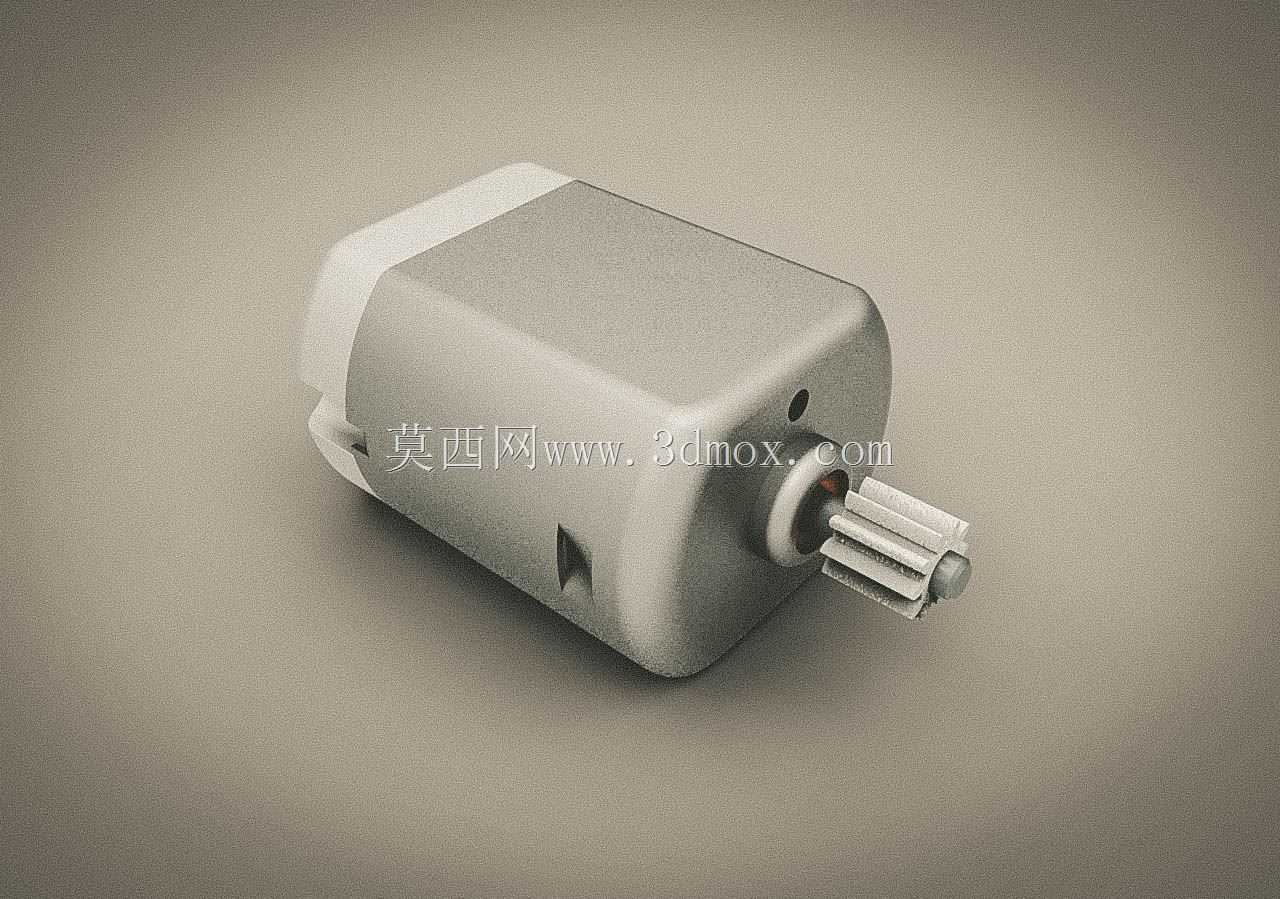

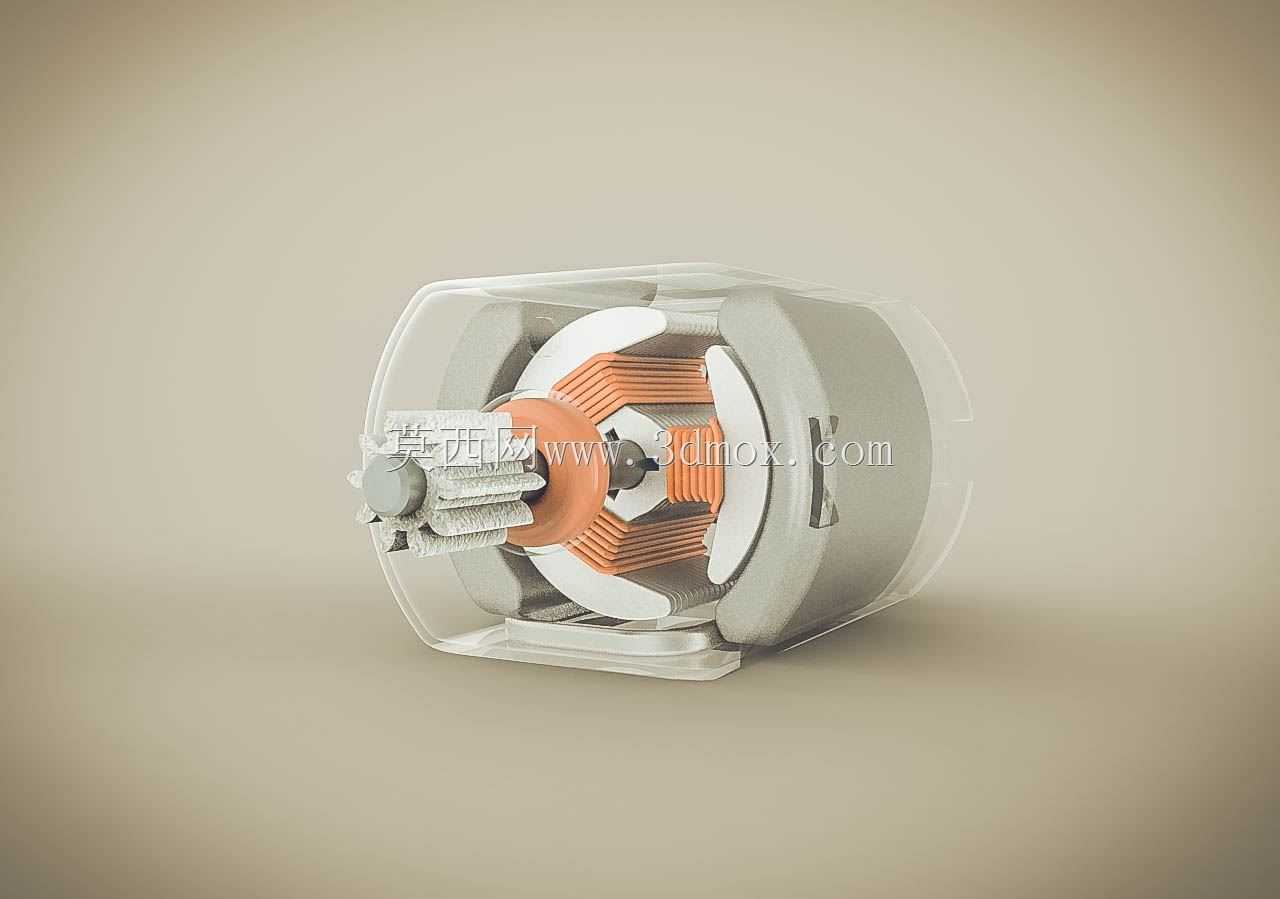

从功能特性来看，这款电机在输出轴端集成了金属传动齿轮，无需额外加装输出连接件即可直接与配套的减速齿轮组啮合传动，大幅简化了下游应用端的传动结构设计，减少了装配环节的零件数量，提升了整套传动机构的可靠性。电机本体采用封闭式金属机壳设计，既可以屏蔽内部碳刷换向产生的电磁干扰，避免对设备内的敏感电子元件造成信号影响，又能为内部的转子、磁瓦、碳刷组件提供稳固的结构防护，抵御日常使用中的轻微磕碰、灰尘侵入，延长电机的实际使用寿命。机壳侧面预留的散热缝隙可以在电机持续运转时导出内部绕组产生的热量，避免长时间高负载运行出现过热退磁、绕组烧毁的问题。

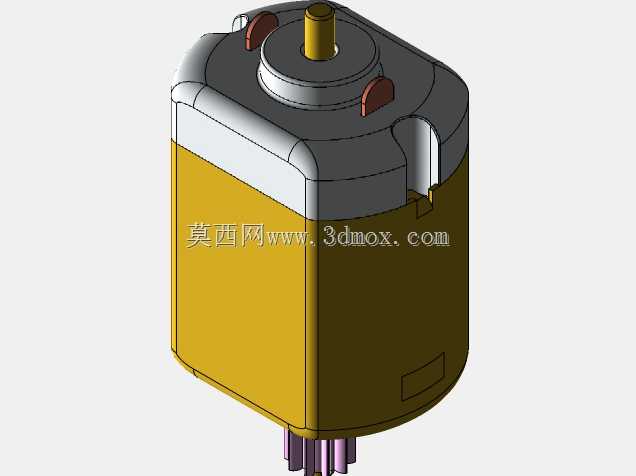

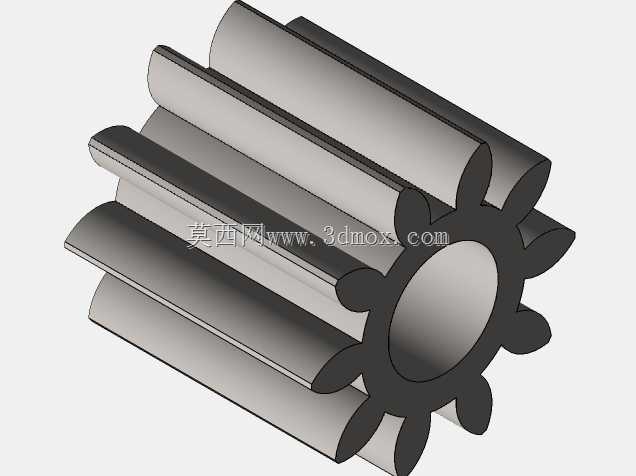

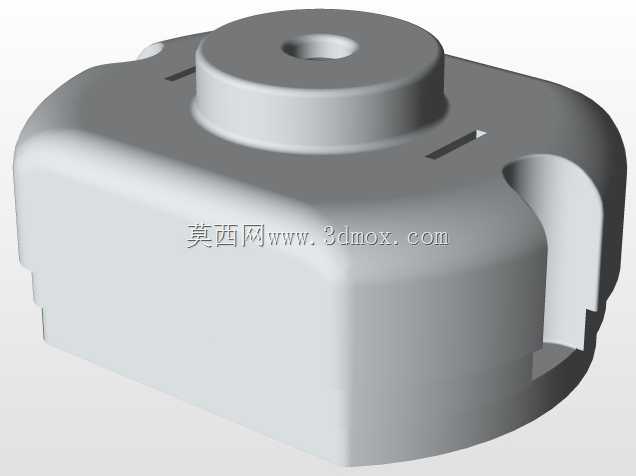

在设计思路上，这款电机采用了行业通用的方型机壳轮廓，相较于圆形机壳的微电机，方型结构在设备内部安装时可以更好地限制周向转动，无需额外设计防转定位结构，仅通过简单的卡扣或者螺丝压合即可完成电机的固定，大幅降低了安装结构的设计复杂度。输出端的齿轮采用模数适配的小模数直齿设计，齿形经过优化可以降低啮合传动时的噪音，满足家用、消费类产品对低运行噪音的要求。电机的端盖采用高强度绝缘材质，既可以实现内部电路与外部安装结构的电气绝缘，避免出现漏电短路的风险，又能精准固定输出轴的轴承位置，保证输出轴的同轴度，减少运转时的径向跳动，提升传动的平稳性。

从安装边界来看，这款电机的整体尺寸紧凑，方型机壳的边长、机身长度都控制在小尺寸范围内，适配各类狭小安装空间的设备设计需求；输出轴的伸出长度、齿轮的齿顶圆直径都经过精准匹配，可以直接适配常规的小模数齿轮传动组，安装时仅需要预留对应机壳尺寸的安装腔，在端盖位置设计对应的定位卡槽即可完成固定，不需要复杂的安装支座结构。电机的接线端预留了标准的接线位置，可以直接焊接导线或者插接导电端子，适配不同生产场景的装配工艺需求，无论是手工焊接装配还是自动化产线的端子压接都能良好适配。
