往复式发动机分体式连杆结构设计

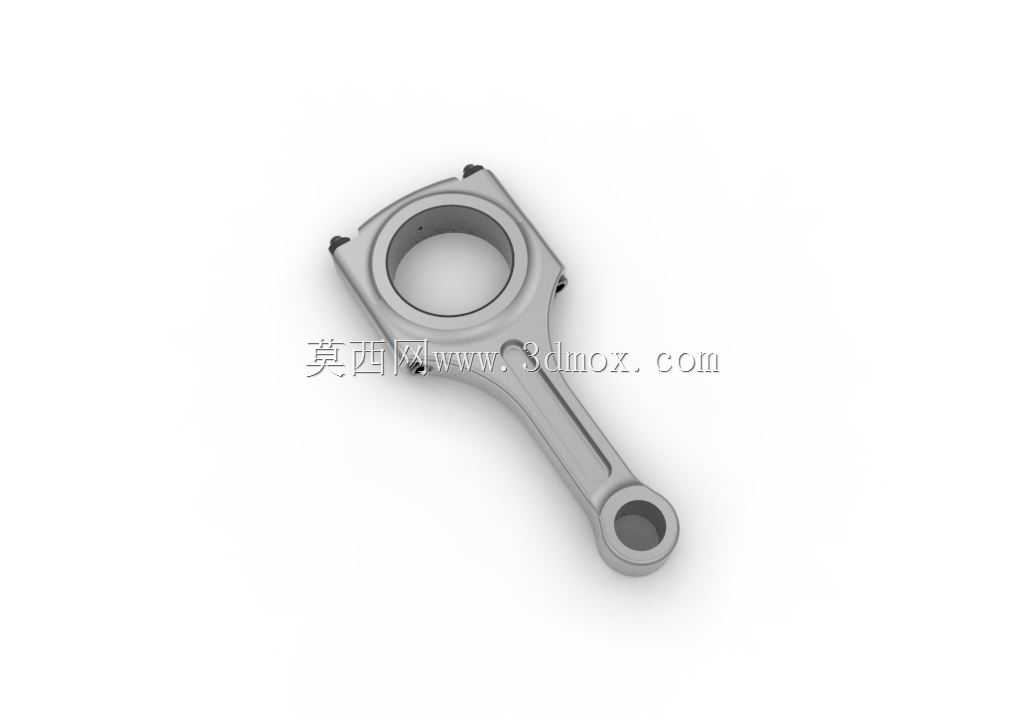

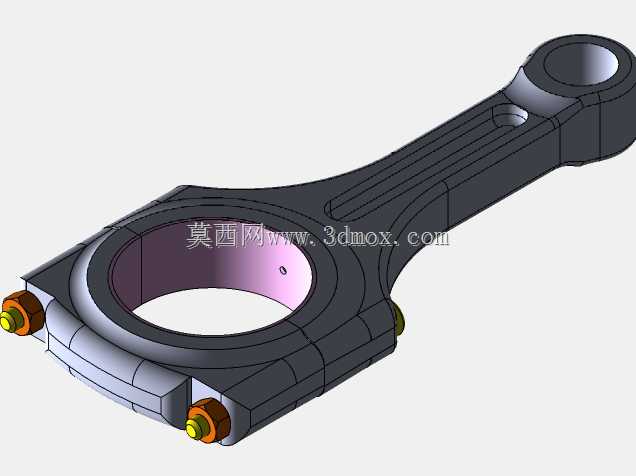

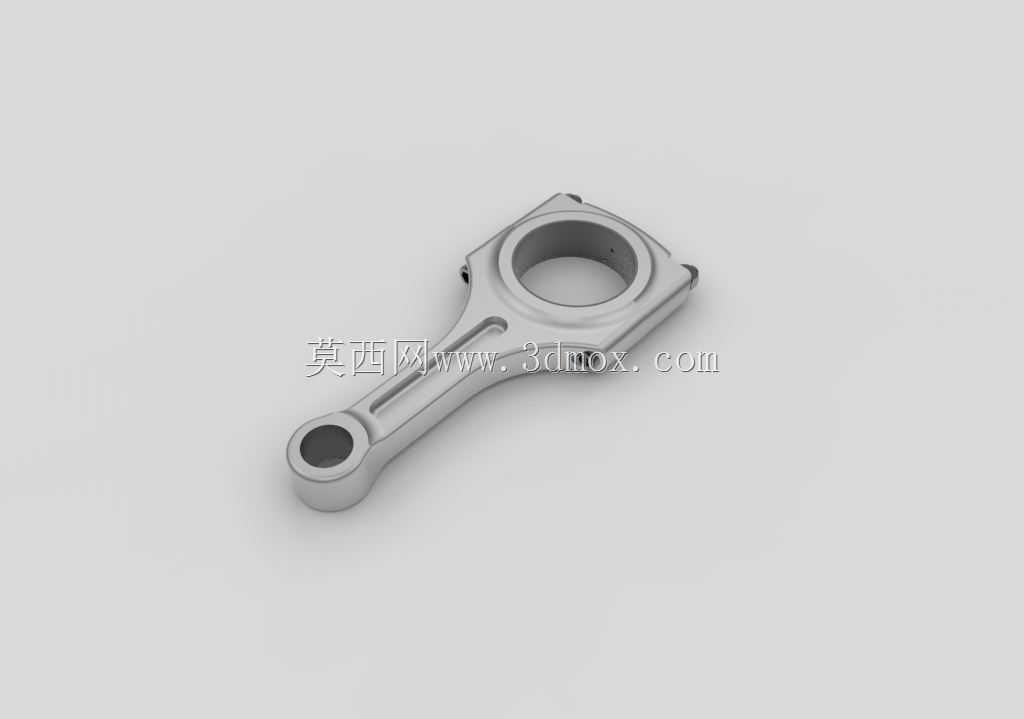

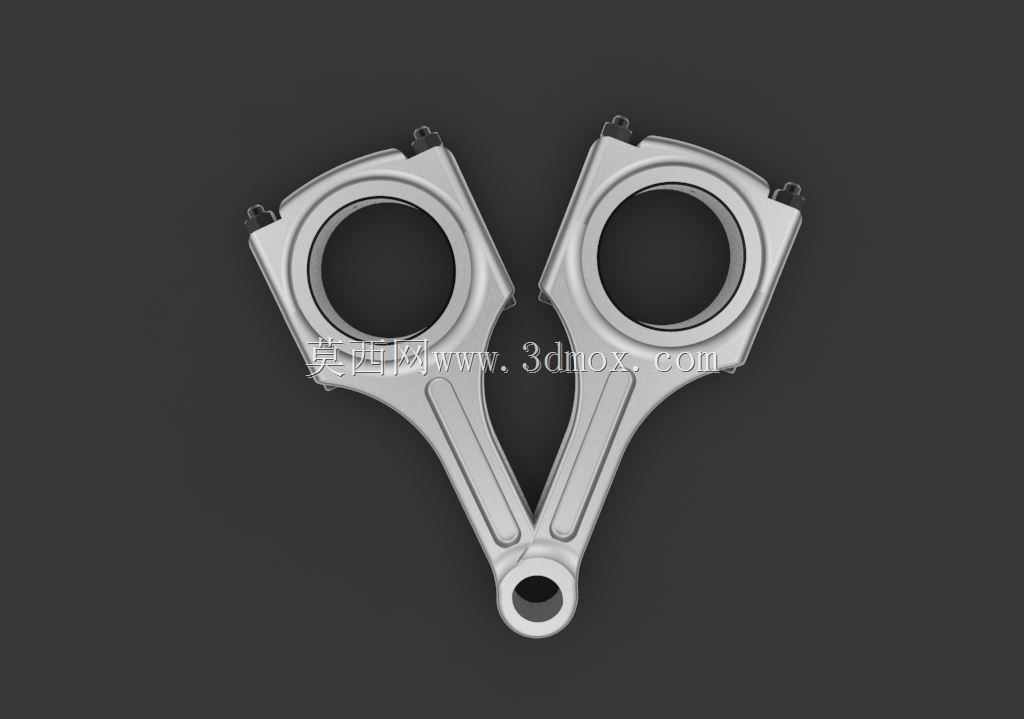

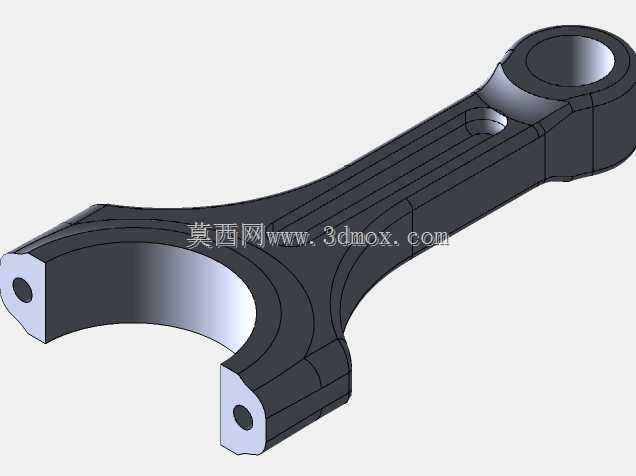

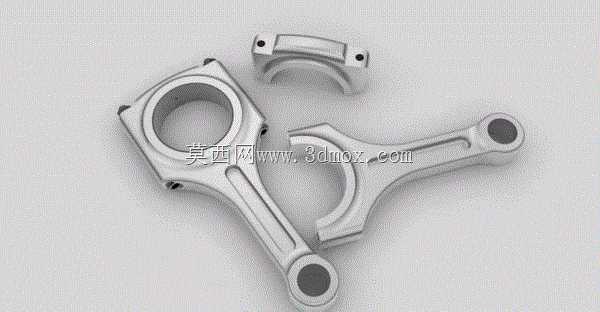

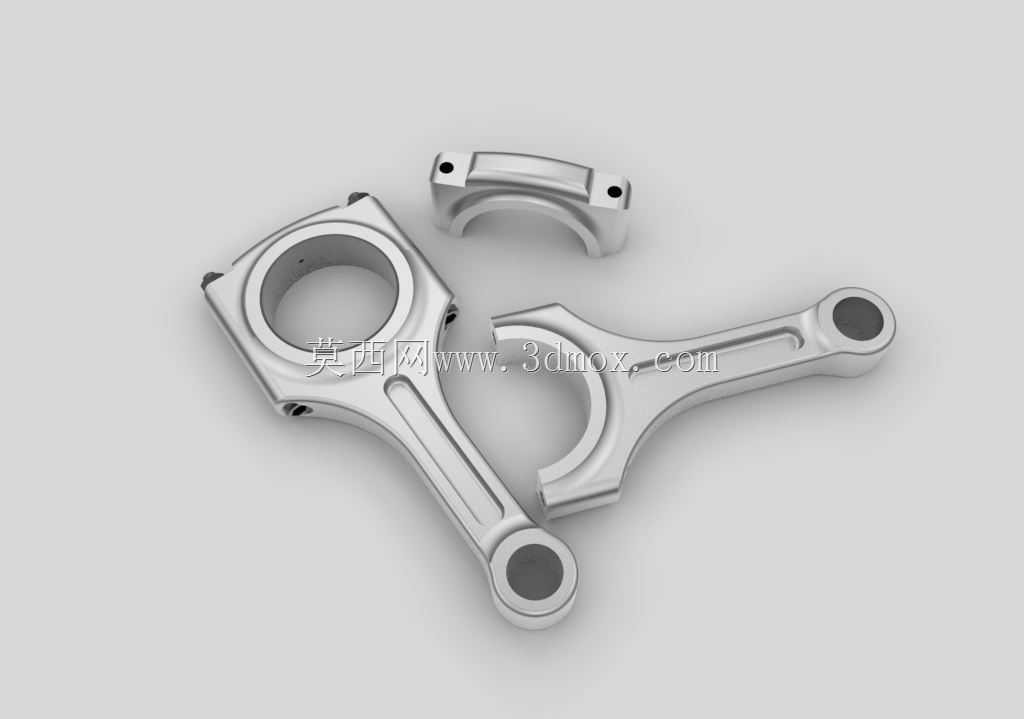

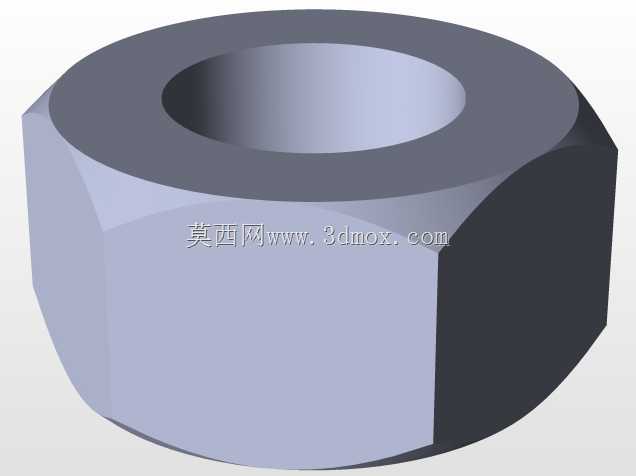

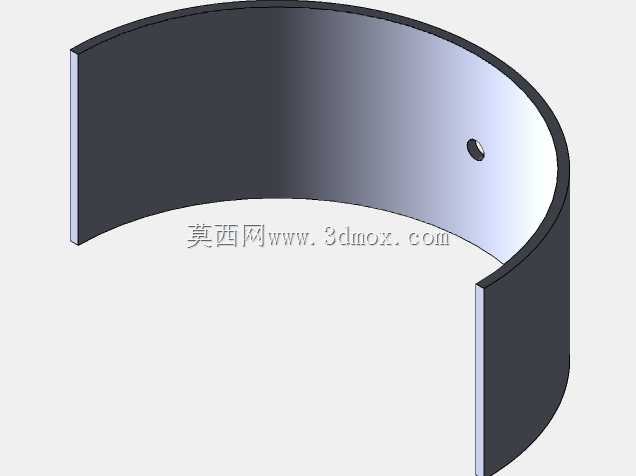

在往复式动力设备的动力传递链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整机的运行可靠性与动力输出效率。日常做结构校核时最先关注的是大小端的安装边界：大端采用分体式斜切设计，配套的轴瓦盖通过两个对称布置的高强度螺栓完成锁紧，安装时需严格匹配曲轴曲柄销的直径公差，剖分面的定位结构要保证轴瓦装配后不会出现周向窜动，避免运行过程中轴瓦偏磨引发的烧瓦故障。小端为整体式圆环结构，内部压装耐磨衬套，与活塞销采用间隙配合，衬套的油槽布局要保证活塞往复运动时润滑油能顺利进入摩擦面，降低销孔与活塞销的磨损速率。杆身采用工字形截面设计，这是兼顾轻量化与结构强度的最优选择，在往复惯性力与爆发压力交替作用的工况下，工字形截面能在相同材料用量下获得更高的抗弯截面模量，减少杆身的弯曲变形量，同时降低整机往复运动质量，减小曲轴的平衡配重负担。设计过程中需要重点校核几个关键尺寸的匹配关系：大小端的中心距直接决定发动机的活塞行程，直接影响整机的压缩比与排量参数，尺寸公差需控制在极小的偏差范围内；大端的开口尺寸要满足曲轴装配时的工艺要求，保证连杆能顺利穿过气缸体完成与曲轴的装配；杆身与大端、小端的过渡位置采用大圆角平滑过渡，避免应力集中引发的疲劳断裂，毕竟发动机运行过程中连杆要承受每秒数十次的交变载荷，应力集中位置很容易成为疲劳失效的起始点。实际应用场景中，这类连杆广泛适配小排量车用汽油机、通用小型汽油机以及小型农用动力设备，不同工况下的连杆需要匹配对应的表面强化工艺，比如高负荷机型会对杆身进行喷丸处理，提升表面残余压应力，延长疲劳寿命。建模时需要重点还原分体式大端的配合面结构、螺栓孔的位置精度、大小端的油孔布局，以及杆身的截面变化规律，这些细节直接影响后续的有限元受力分析结果，也能为后续的工艺编制、工装设计提供准确的三维依据。做结构设计时还要考虑连杆的运动干涉问题：在曲轴旋转的全行程内，连杆摆动到最大角度时，杆身不能与气缸壁、曲轴平衡块发生碰撞，需要预留足够的安全间隙，同时要平衡连杆的重量差，同一台发动机配套的多支连杆重量差需控制在规定范围内，避免运行时出现过大的振动。
