福特眼镜蛇后悬架转向节套件结构设计

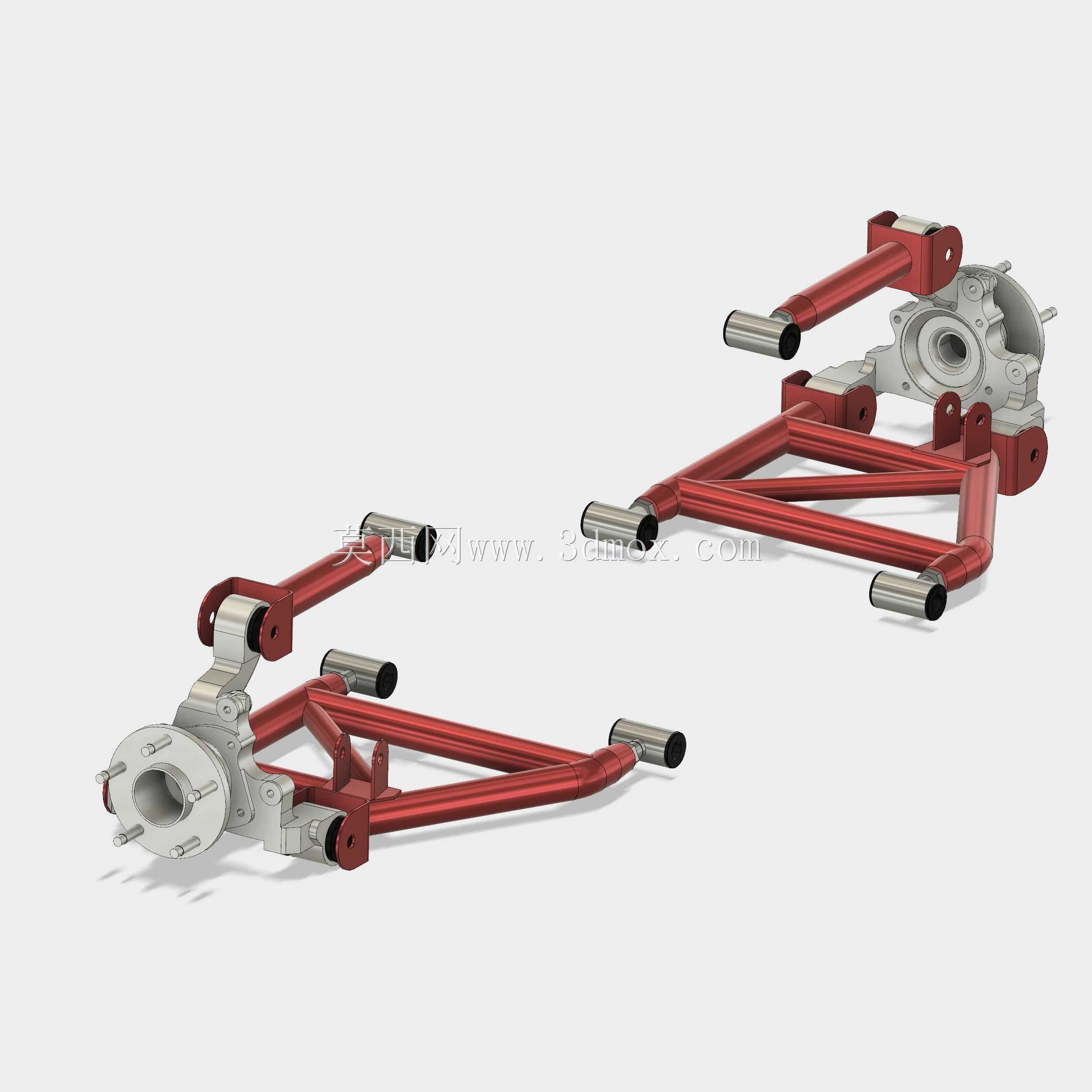

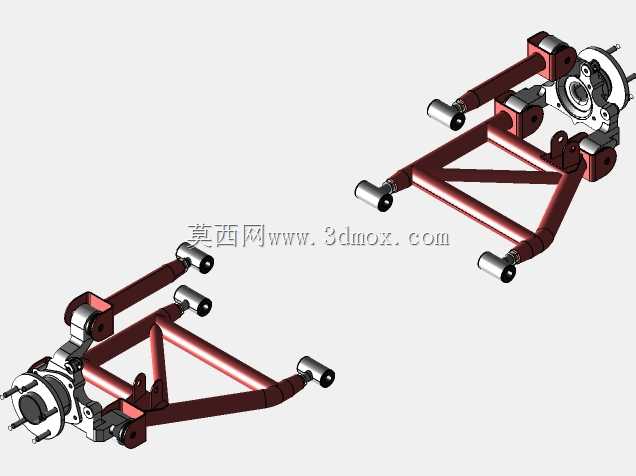

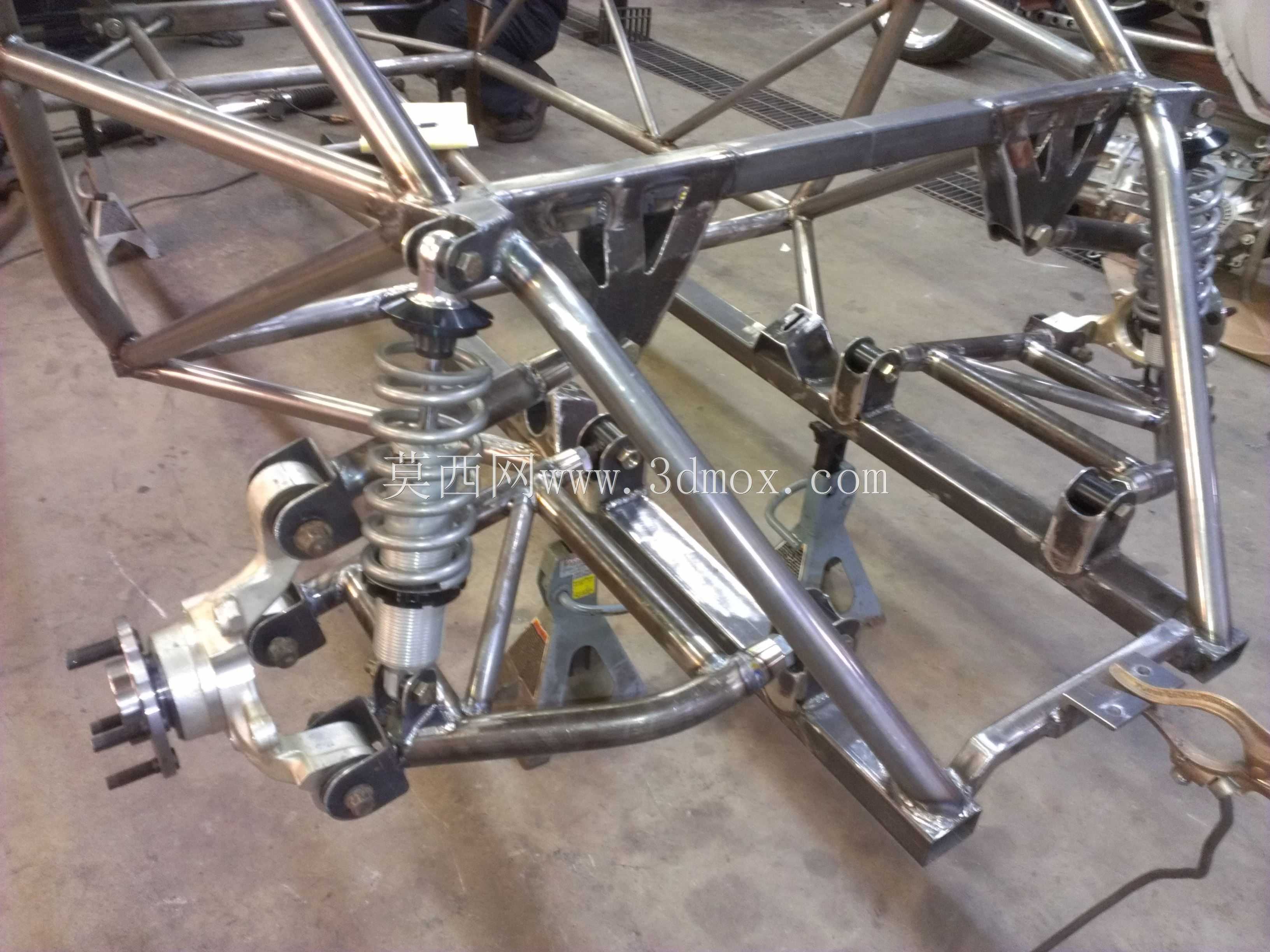

这套后悬架转向节套件，主要面向高性能跑车改装、定制化赛车底盘开发场景，适配中置引擎布局的后驱车型，可直接用于专业赛事赛车的后悬挂系统搭建，也可作为民用性能车底盘升级的参考结构，在场地赛、直线加速赛等对底盘悬挂刚性、定位精度要求极高的使用场景中，能够为车轮提供稳定的支撑与精准的转向传导，保障车辆在极限过弯、急加速急减速工况下的车轮定位参数稳定，避免悬挂形变带来的操控质感下降。从实际用途来看，该套件作为后悬挂系统的核心连接部件，一端衔接车轮轮毂轴承单元，承担车轮的载荷传递，另一端连接上下摆臂与减震器安装位，将路面冲击传导至车架，同时负责后轮的转向角度约束，保障后轮在悬挂跳动过程中始终保持合理的前束、外倾参数，减少轮胎异常磨损，提升轮胎抓地极限。在功能特性上，该套件采用分体式组合结构，转向节本体为高强度铸铝材质，在保证结构强度的前提下尽可能降低簧下质量，摆臂部分采用钢管焊接的三角臂结构，抗扭刚性与抗弯强度远高于原厂冲压摆臂，摆臂端部配备可调式杆端关节轴承，可根据不同赛事的赛道特性、轮胎配方灵活调整车轮定位参数，适配不同的驾驶风格与调校需求。设计思路上，整套结构优先考虑受力路径的合理性，摆臂的铰接点位置经过反复优化，将刹车、加速产生的纵向力与过弯产生的侧向力沿摆臂轴向直接传导至车架安装点，避免结构件承受额外的弯折力矩，转向节的轴承安装位采用过盈配合设计，保障高速运转下的同轴度，减少轴承偏磨风险，同时预留了刹车卡钳、ABS传感器的安装接口，可直接适配大尺寸竞技刹车套件，无需额外打孔改装。在外形尺寸与安装边界上，整套套件的横向安装宽度适配常规17-19寸竞技轮毂的ET值范围，摆臂的上下铰接点间距匹配常规改装减震器的安装行程，不会出现悬挂跳动过程中部件与车架、轮拱发生干涉的问题，转向节的中心孔距、螺栓孔位参数与主流性能车型的后轮轮毂单元通用，车架端的安装支座可根据不同车型的底盘结构做小幅适配调整，无需大范围改动原车底盘结构即可完成安装，摆臂的长度调节范围覆盖了常见的后轮外倾、前束调整区间，可满足从街道走街到赛道竞技的不同调校需求，整套结构的所有受力焊缝都做了加强处理，能够承受大马力车型起步、刹车时的巨大冲击力，长期在极限工况下使用也不会出现结构开裂、形变的问题。
