特斯拉Cybertruck全尺寸逆向结构设计

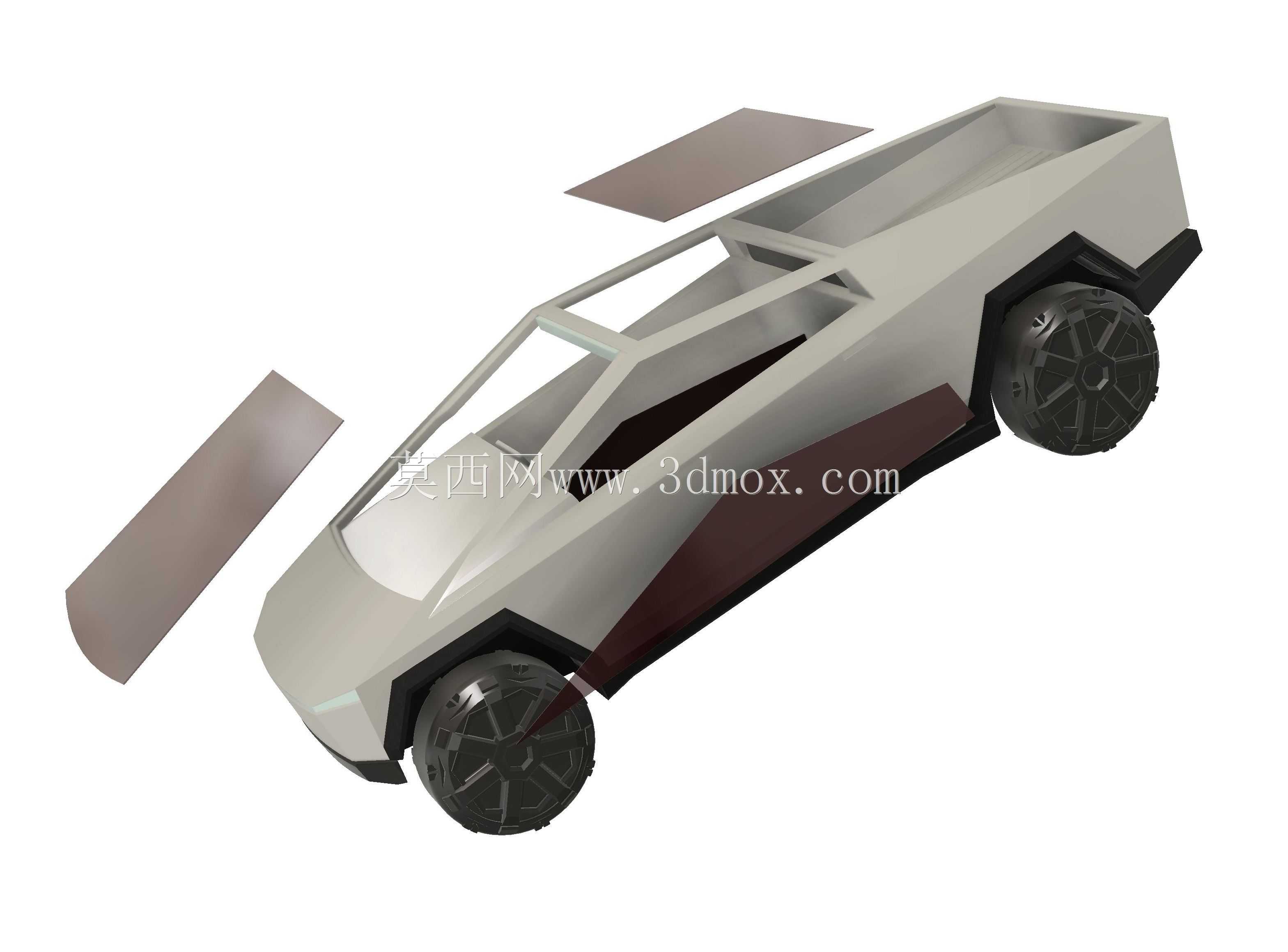

　　本次逆向构建的纯电动皮卡三维结构，完全对标实车公开的全尺寸边界参数开展建模工作，建模过程中优先保证整车外廓尺寸、各部件安装位置与实车的匹配度，没有为了建模便利性随意调整关键安装面的坐标参数。从实际工程应用场景来看，该三维结构可覆盖多个领域的使用需求：在高校车辆工程专业的教学环节中，可作为纯电动非承载式皮卡结构的教学演示载体，帮助学生理解异形车身覆盖件与内部车架的连接逻辑、电池包在底盘的布置方式、行走机构与车身的安装匹配关系；在改装配件开发领域，该全尺寸模型可作为周边配件开发的基准参照，开发人员无需从零开始测绘实车，就能直接基于模型开展货箱拓展支架、车身防护件、车顶搭载装置等配件的结构设计，提前验证配件与车身曲面的贴合度，避免后期实车适配时出现安装干涉问题；在展陈道具制作领域，依托该全尺寸模型可直接拆分导出各部件的加工数据，用于1:1展车模型的数控加工制作，保证展车外形与实车的一致性。

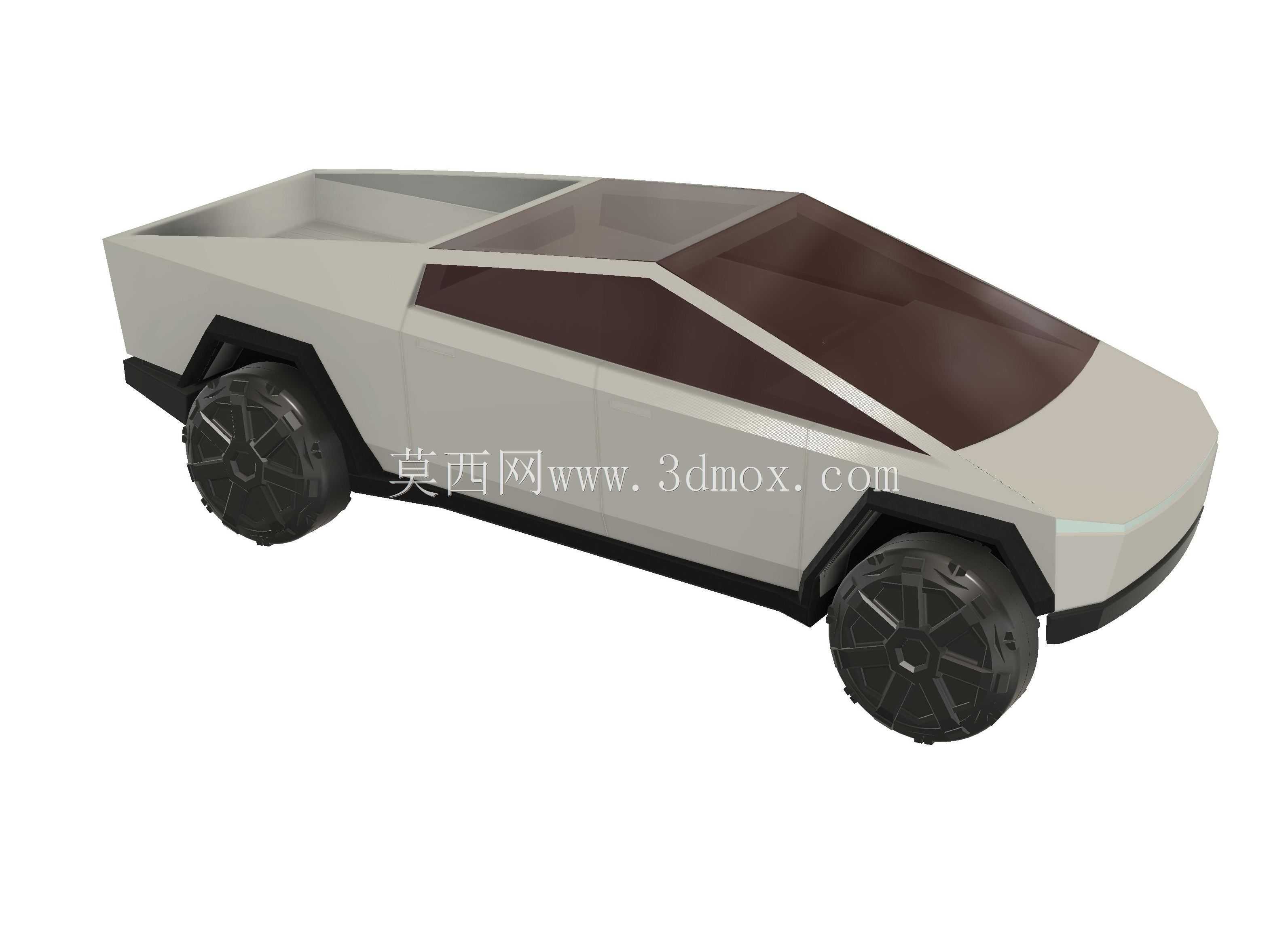

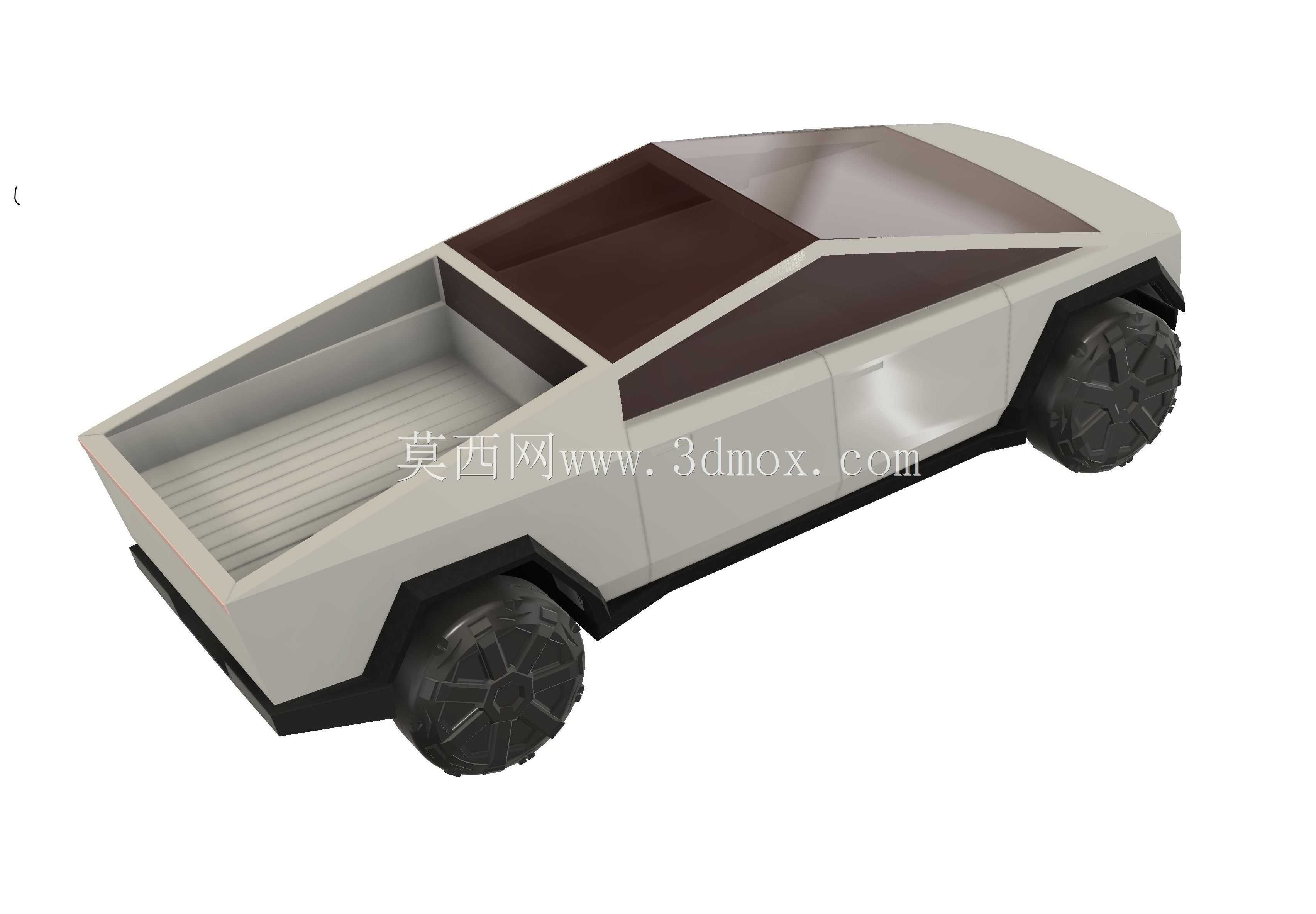

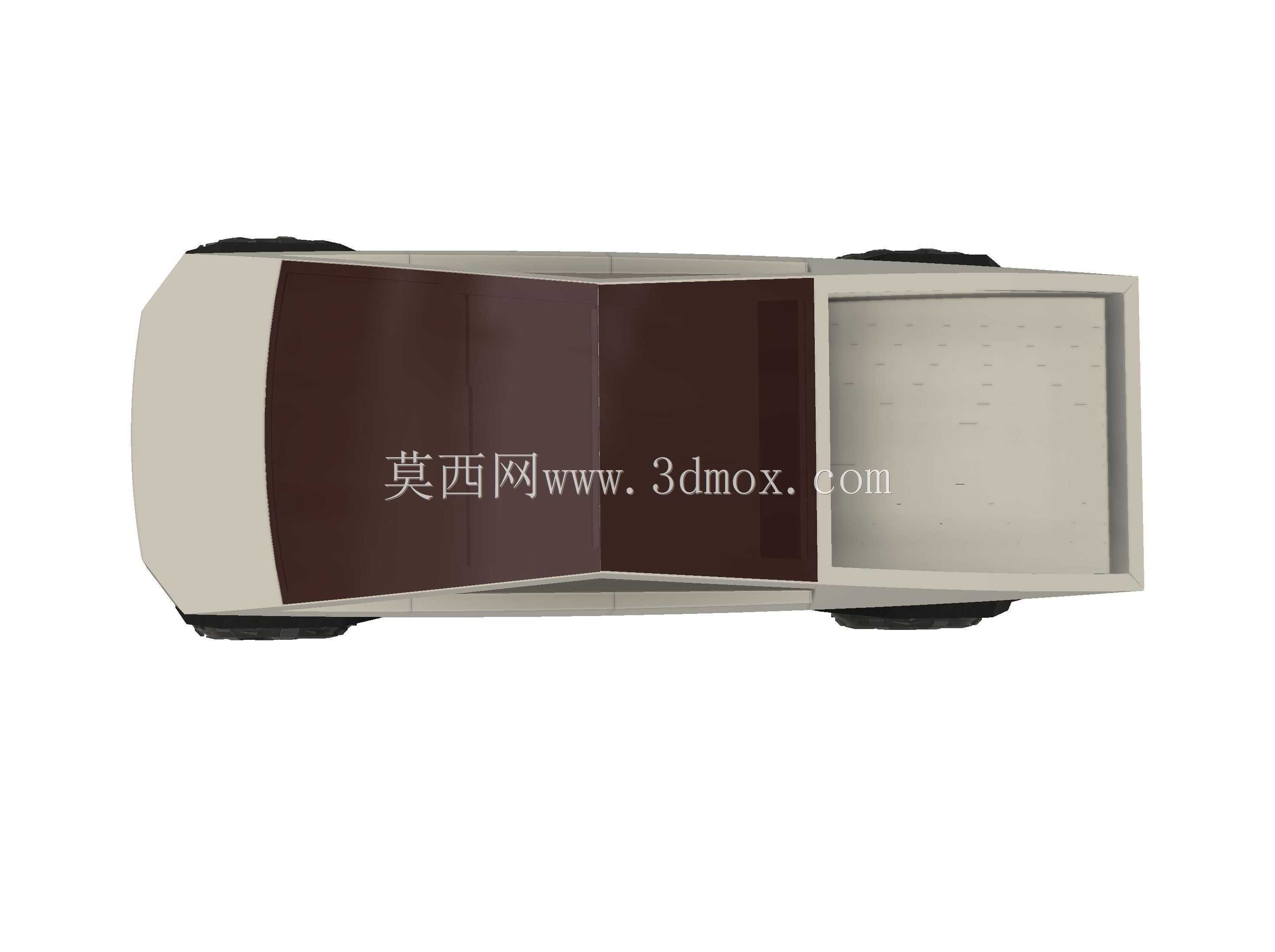

　　从产品功能特性来看，该车型区别于传统燃油皮卡最核心的点在于采用了一体式冲压的不锈钢外覆盖件，取消了传统皮卡的分体式车门、翼子板拼接结构，建模过程中特意还原了这种无明显拼接棱线的车身曲面特征，同时保留了车门、货箱挡板等活动部件的拆分间隙，确保各活动部件的转动边界与实车逻辑一致。底盘部分的建模充分考虑了纯电动车型的布置特点，将电池包的安装空间完整预留在前轴与后轴之间的底盘区域，匹配了空气悬架的安装位置与行程空间，前后轮的转向角度、跳动行程都按照实车参数做了限位约束，避免出现结构干涉问题。货箱区域的尺寸完全按照实车公开的装载参数构建，预留了货箱盖的安装导轨位置、尾门的翻转铰链安装位，可直接用于货箱相关拓展结构的设计验证。

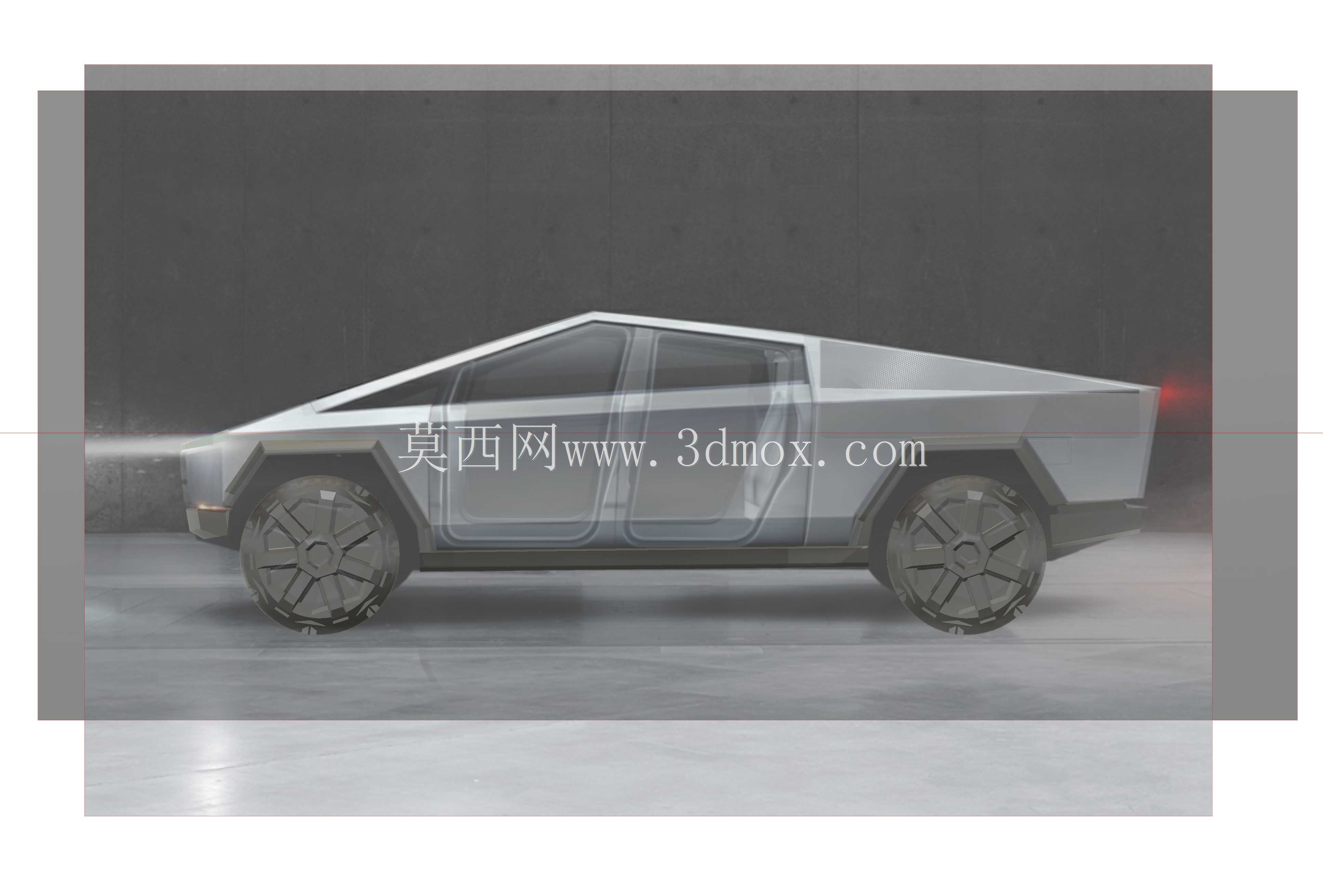

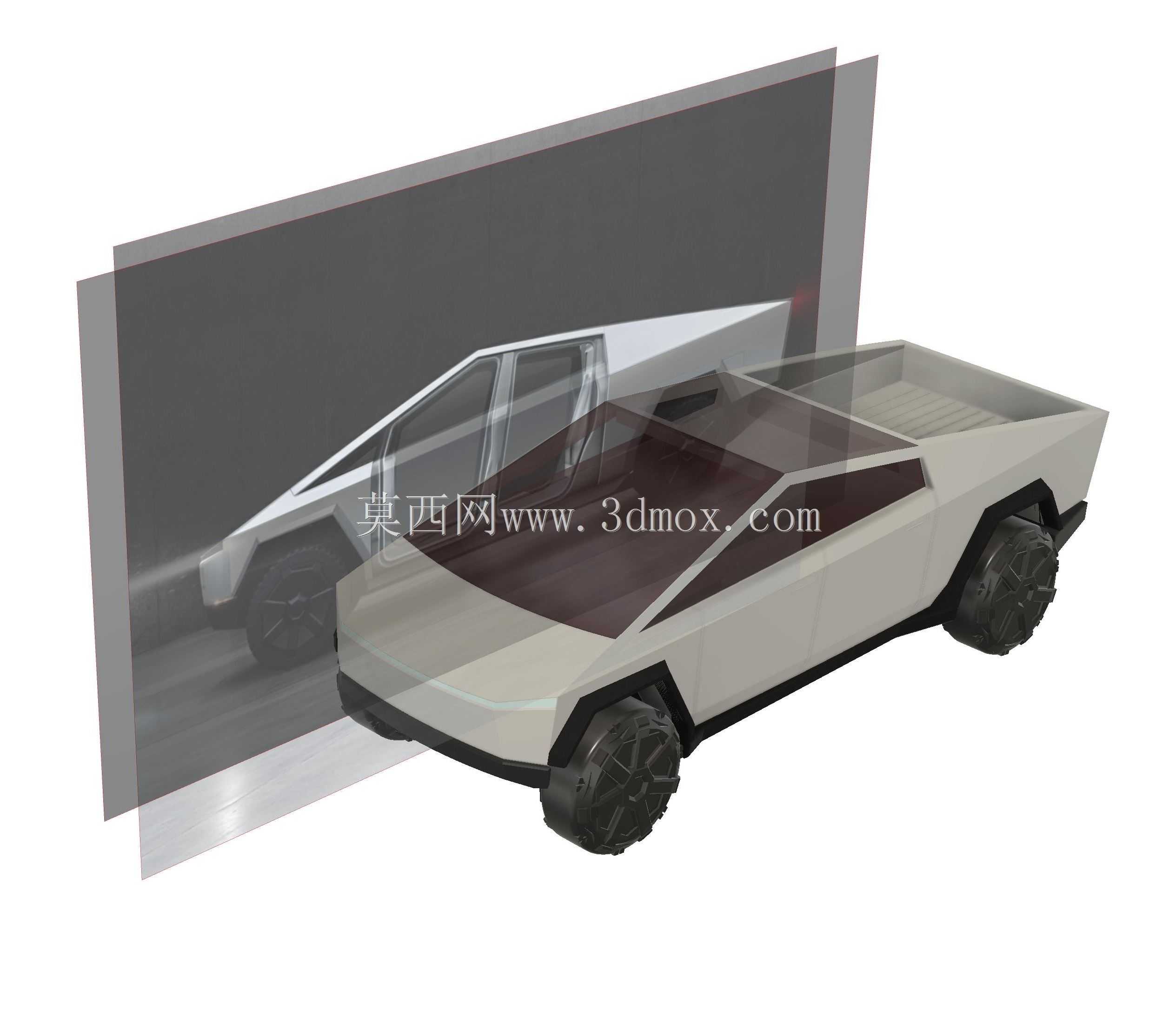

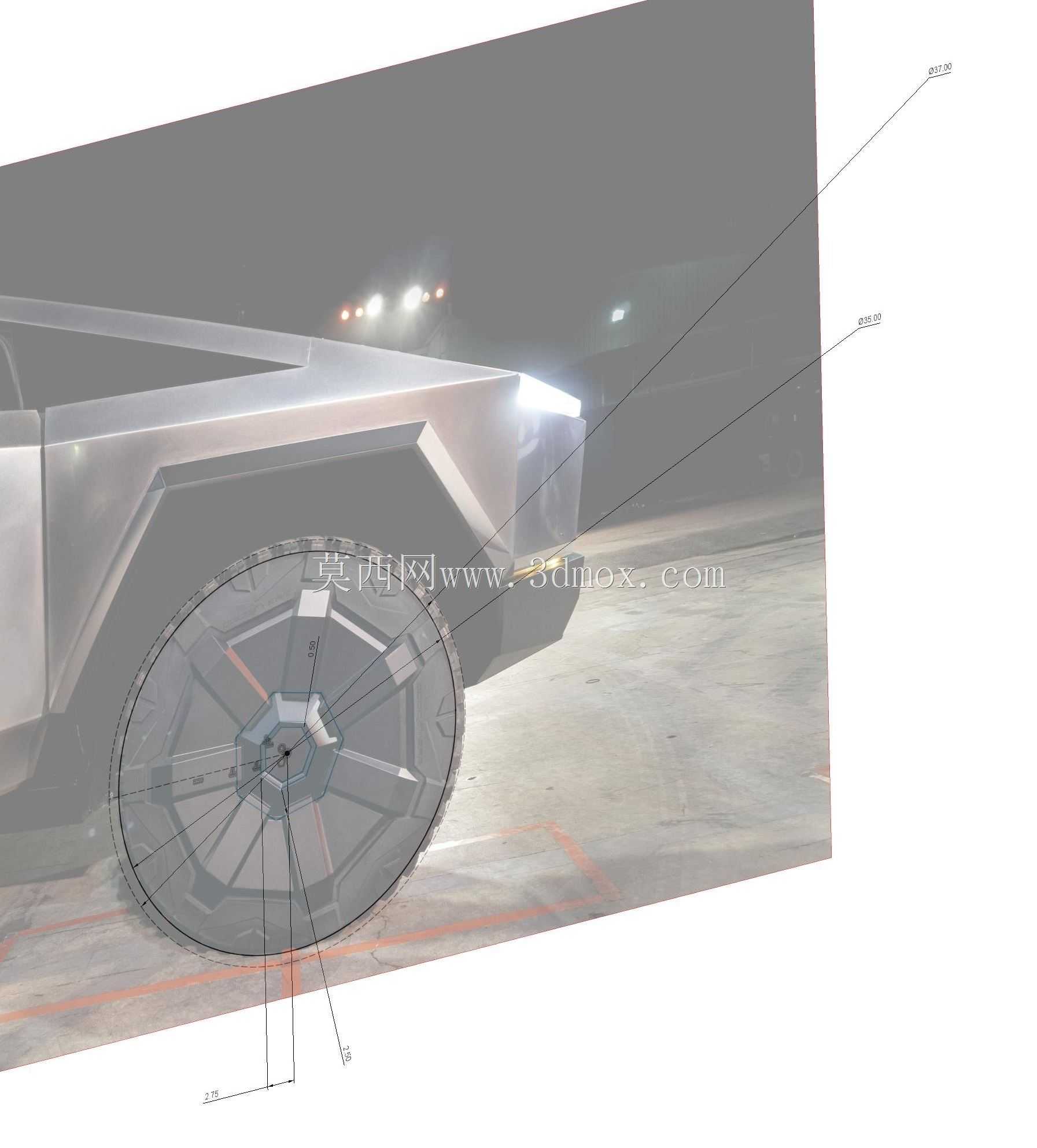

　　设计思路上，整个建模过程遵循逆向工程的标准流程，先通过公开的实车图纸提取关键坐标点，搭建整车的线框基准，确定轴距、轮距、前后悬长度、车身高度、宽度等核心外廓参数，再基于线框搭建各覆盖件的曲面结构，过程中反复核对曲面的曲率变化，保证车身棱角特征与实车一致，没有出现曲面过渡失真的问题。完成外覆盖件建模后，再向内搭建内部的乘员舱框架、车架结构、行走机构安装位，每一个部件的安装面都做了贴合处理，确保各部件装配后没有错位、间隙不均的问题。针对车身的棱角特征，建模时特意保留了折角处的圆角参数，没有做尖锐化处理，完全匹配实车的冲压工艺特性，避免模型与实际加工工艺脱节。

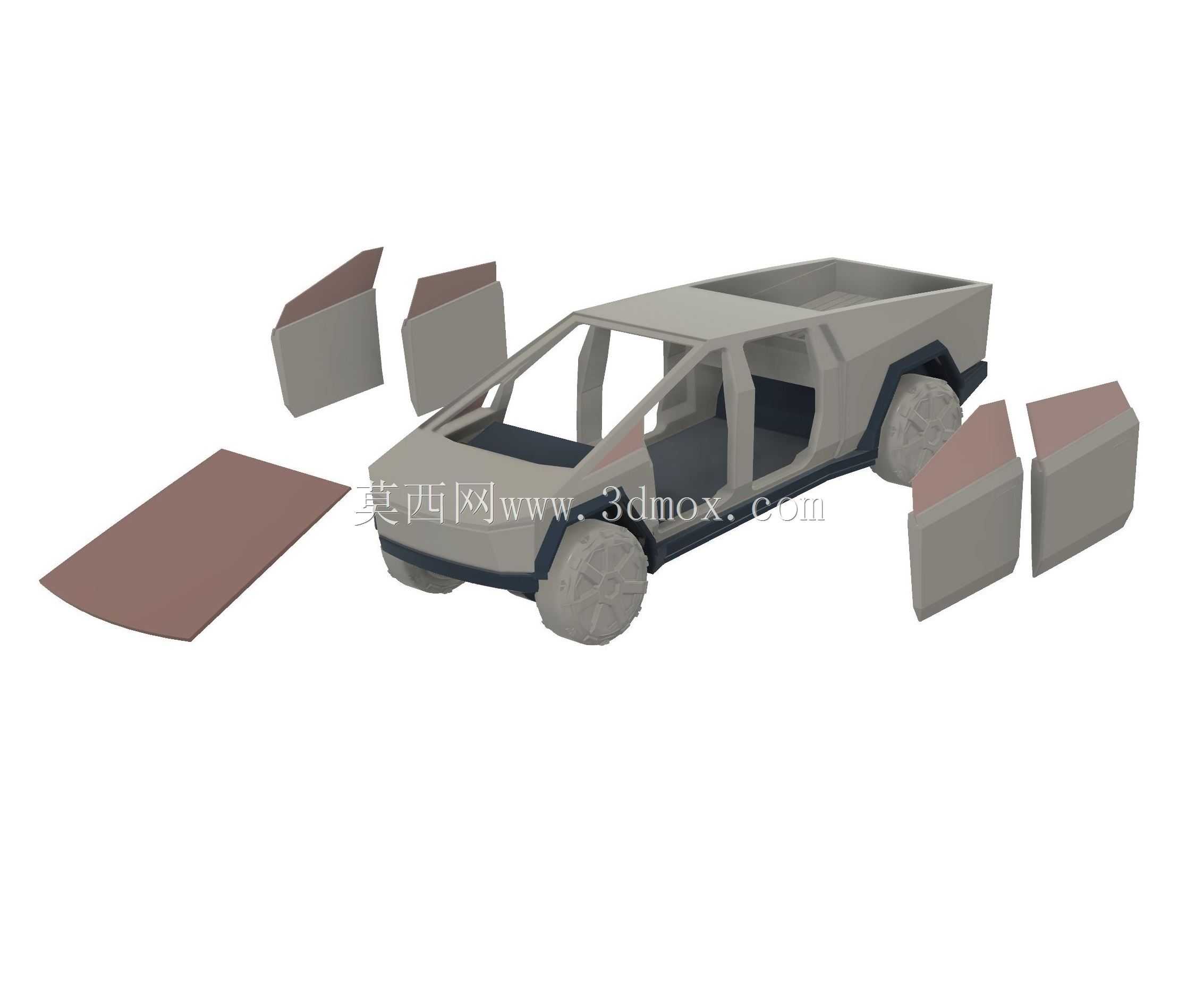

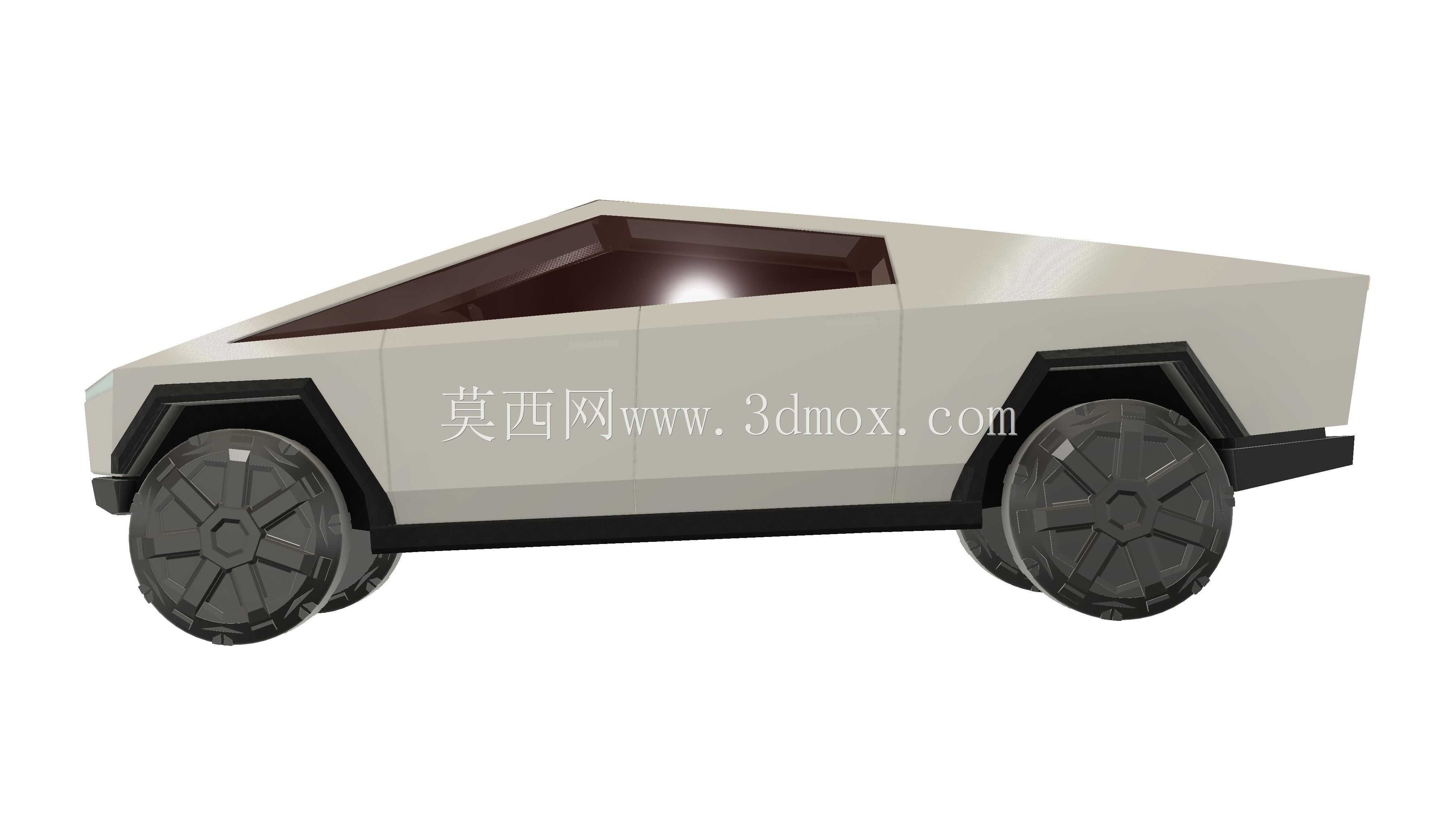

　　外形尺寸与安装边界方面，整车严格按照全尺寸实车参数构建，总长度、宽度、高度均与公开的实车参数保持一致，轴距、前后轮距参数完全匹配实车底盘规格，建模时特意标注了各关键部件的安装基准面：比如前悬架与车架的连接点坐标、后驱动电机的安装位置、电池包与底盘的固定孔位、车门铰链的安装轴线、风挡玻璃的安装曲面边界，这些基准参数可直接用于后续的结构改装、配件开发工作。各活动部件的运动边界也做了完整约束：车门开启角度与实车一致，开启过程中不会与翼子板、前轮发生干涉；尾门翻转到最大角度时，不会与后保险杠、货箱底板发生碰撞；前轮在最大转向角度、最大跳动行程下，不会与轮拱内侧、车架纵梁发生剐蹭。整个模型的结构拆分逻辑完全按照实车的装配层级设置，覆盖件、车架、行走机构、乘员舱结构分别独立成组，方便设计人员根据需求单独调取对应部件开展后续设计工作，无需重新拆分模型结构。
