金属蜗壳结构离心式水力透平装置

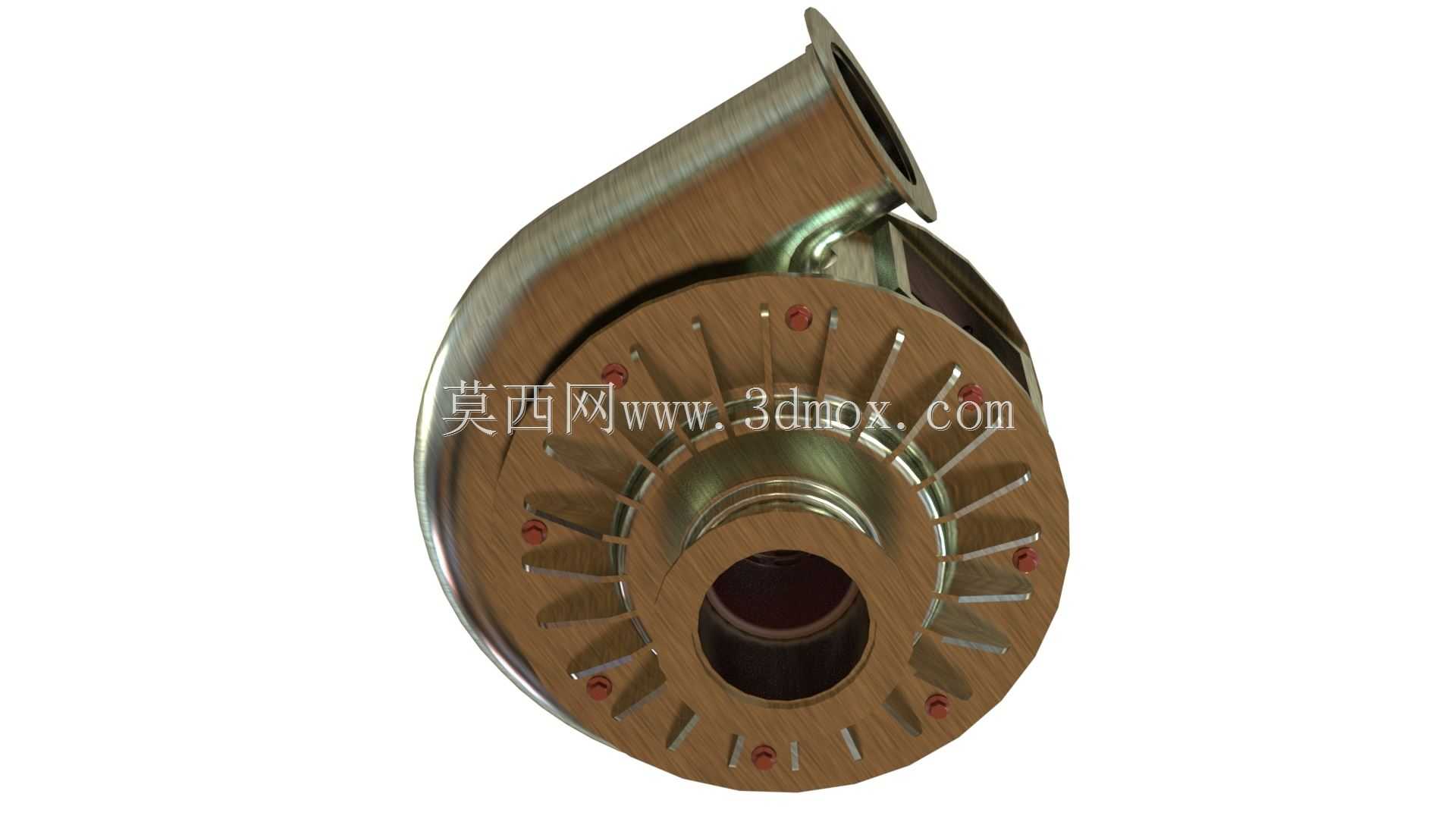

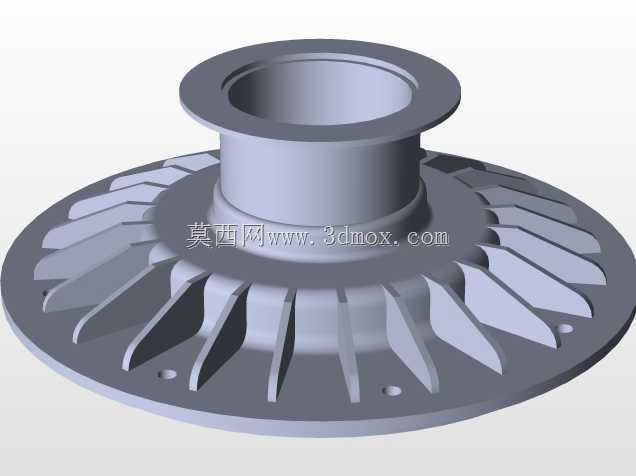

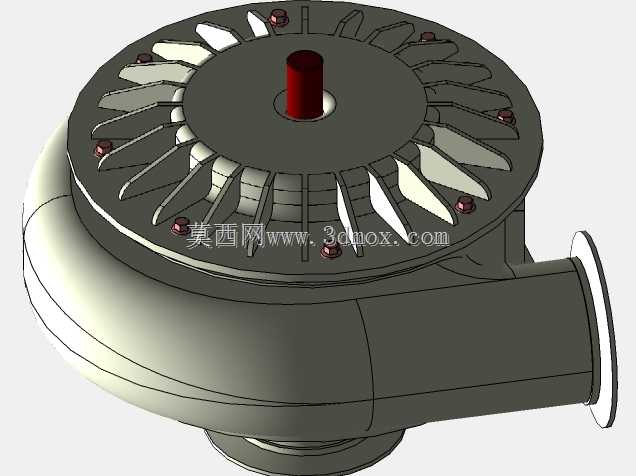

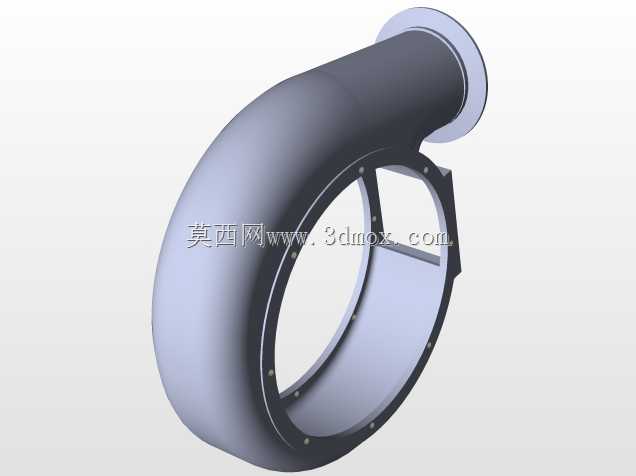

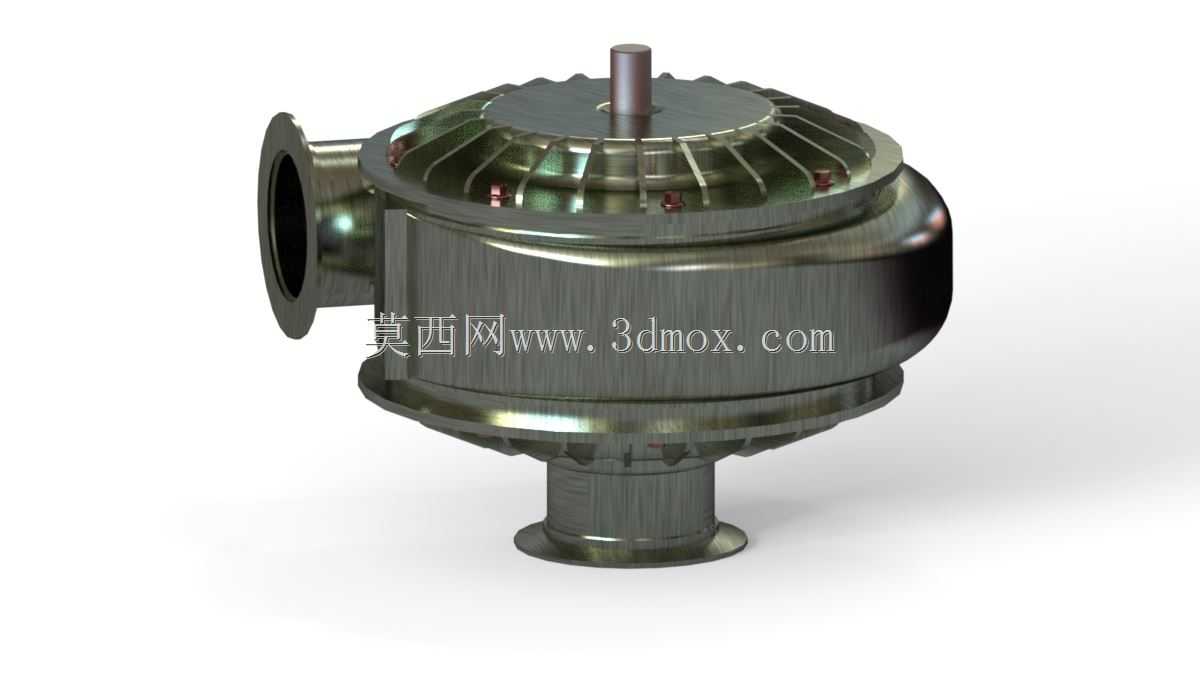

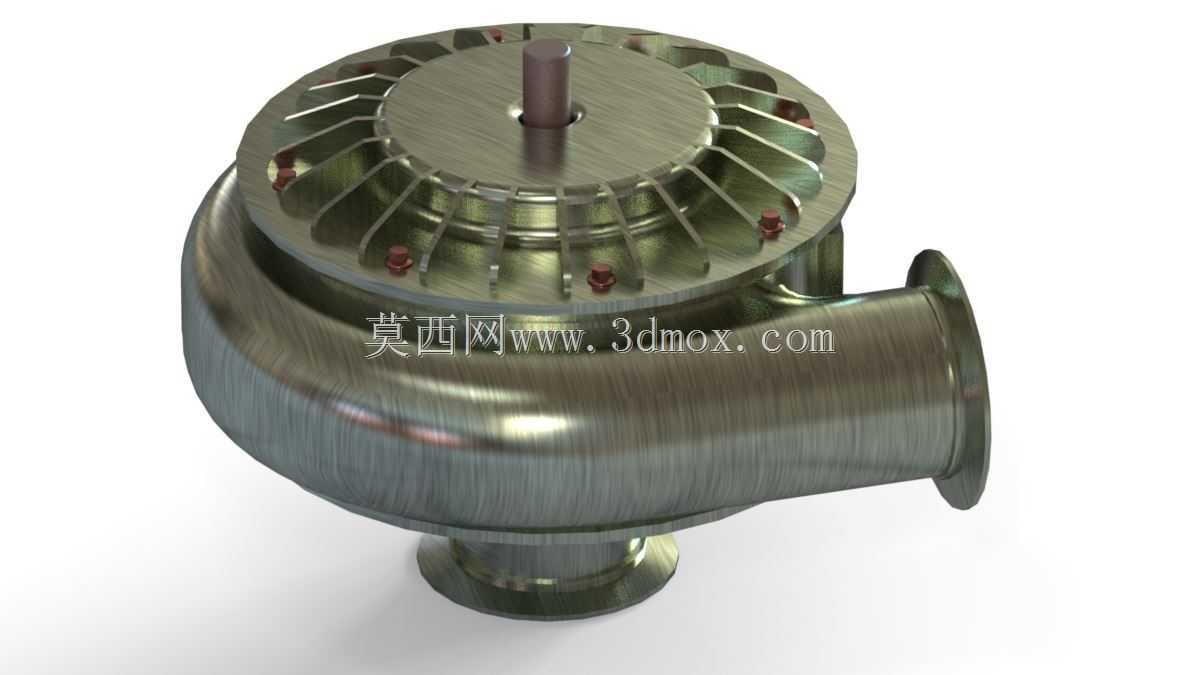

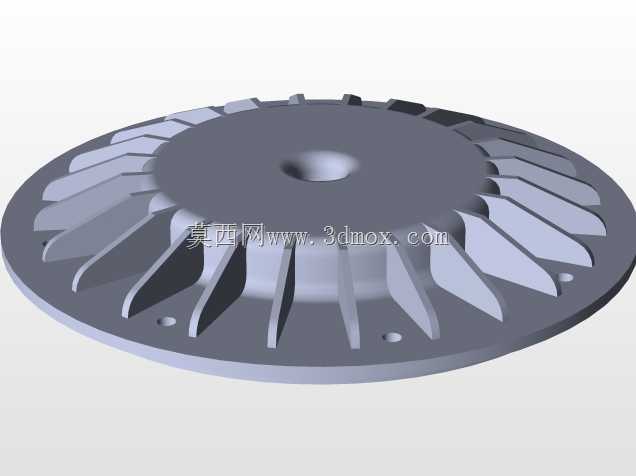

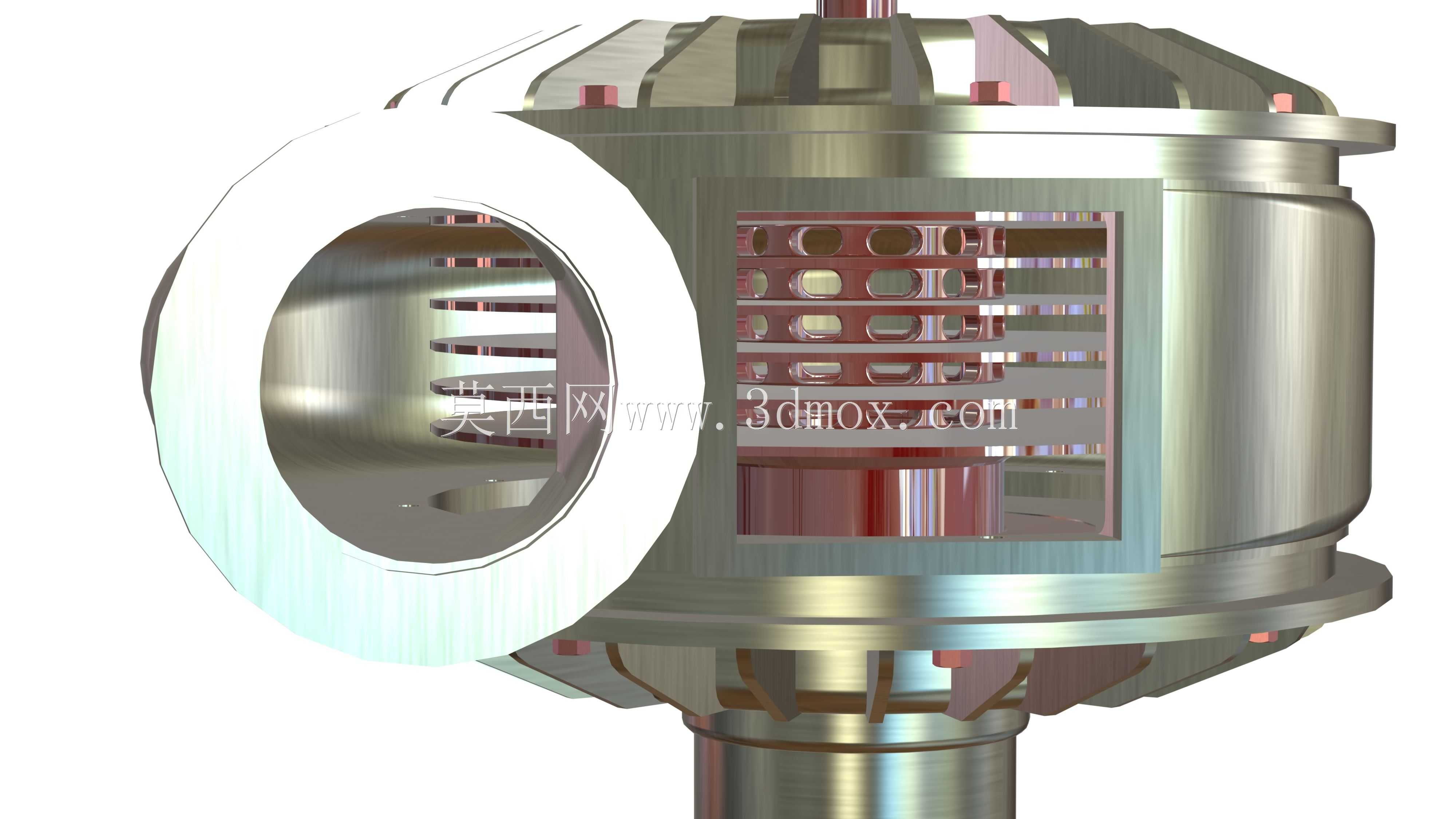

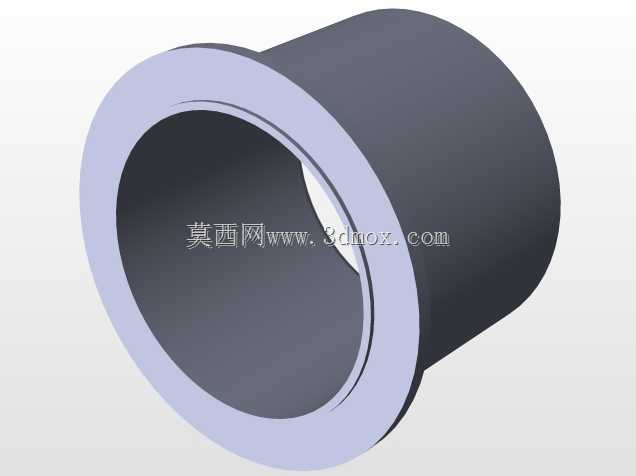

该离心式水轮机主要应用于工业流体余压回收场景，在化工、冶金、城市供水管网系统中，可将高压流体管路中剩余的压力能转化为旋转机械能，替代传统减压阀消耗富余压力的方式，直接驱动同轴连接的水泵、风机或小型发电机，实现能量的梯级利用，降低工业系统的整体能耗，也可在小型水力发电站点作为核心动力转换部件，适配中小流量、中高水头的水力资源开发场景。设备核心功能是完成流体压力能到旋转机械能的高效转换，运行过程中高压流体从设备侧方的切向入口进入蜗壳流道，蜗壳采用等环量设计的渐缩截面结构，可将流体均匀引导至叶轮周向，减少流体进入叶轮前的涡流损失；叶轮采用后弯式叶片设计，叶片型线经过流体力学优化，可最大程度将流体的动能与压力能转化为叶轮的旋转扭矩，顶部的导流端盖通过周向均布的紧固件与蜗壳壳体连接，既保证流道的密封性，也可对进入叶轮的流体进行预整流，减少入口冲击损失；中心伸出的轴端为动力输出端，可通过联轴器与被驱动设备直连，省去中间传动环节的能量损耗。设计过程中优先考虑了设备的安装适配性与运行稳定性，整体采用立式同轴结构，底部设置同轴的流体出口，可直接与下游低压管路对接，侧方入口采用标准法兰连接结构，能适配多数工业管路的通用安装尺寸，无需额外制作过渡连接件；壳体与端盖的连接螺栓沿周向均匀排布，可保证高压运行状态下各连接点受力均匀，避免局部应力集中导致的密封失效问题；叶轮与壳体之间预留了合理的间隙，既避免运行过程中转动部件与静止部件发生刮蹭，也可控制间隙泄漏量在合理范围内，保证设备的转换效率。安装边界方面，设备整体为回转体结构，安装时需保证中心轴的垂直精度，底部出口与侧方入口的连接法兰需与对应管路同轴对中，避免管路附加应力传递到设备壳体导致轴系偏移；设备顶部需预留足够的检修空间，方便后期对轴端密封、紧固件进行检查维护，整体安装空间仅需预留略大于设备最大外径的操作区域即可，适配多数工业现场的紧凑安装需求。
