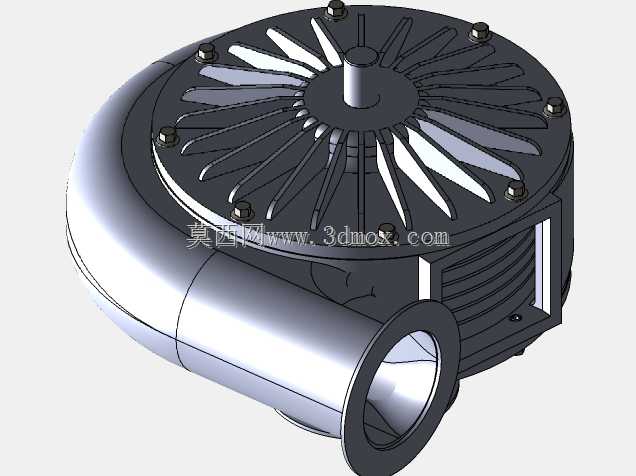

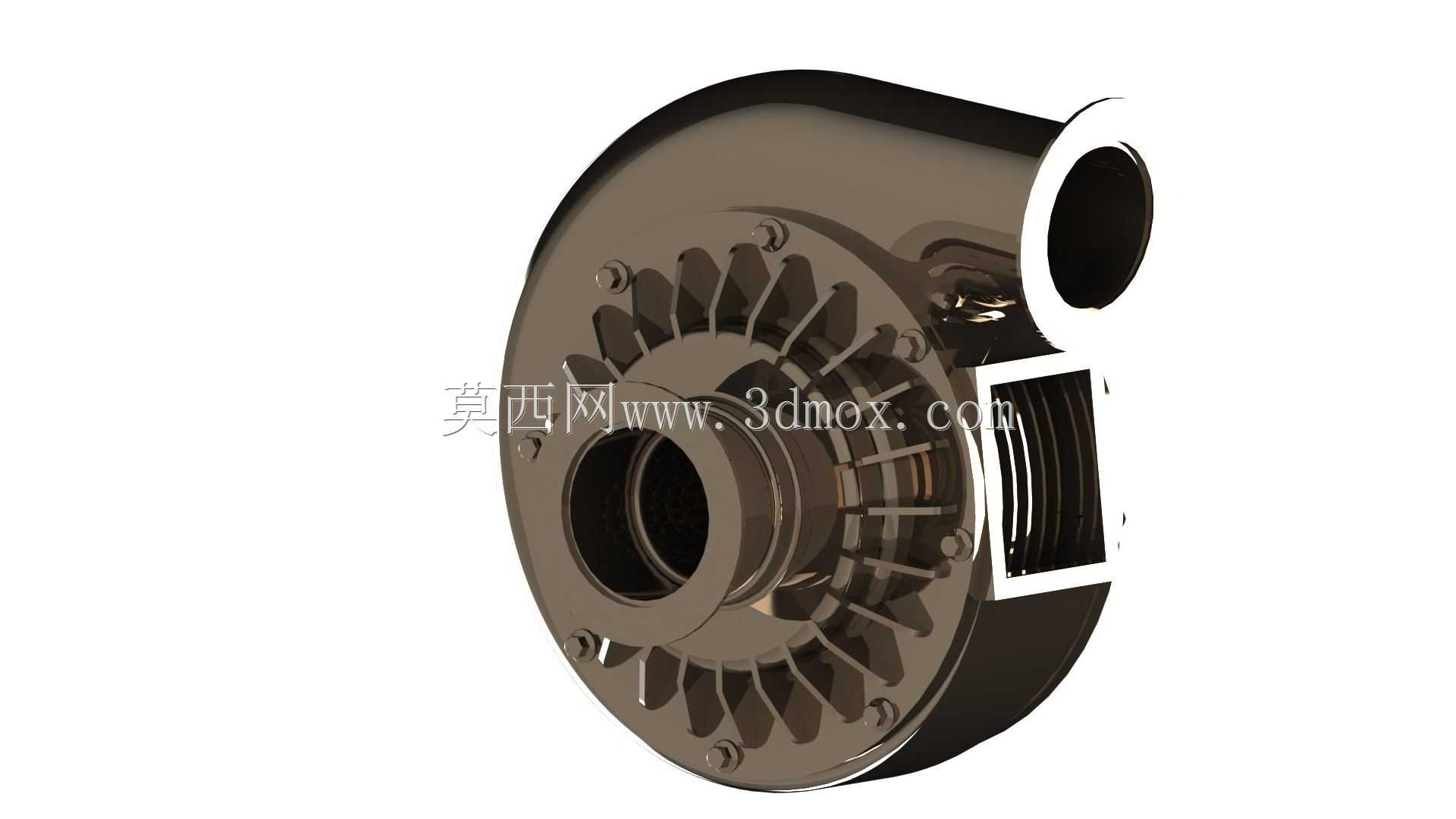

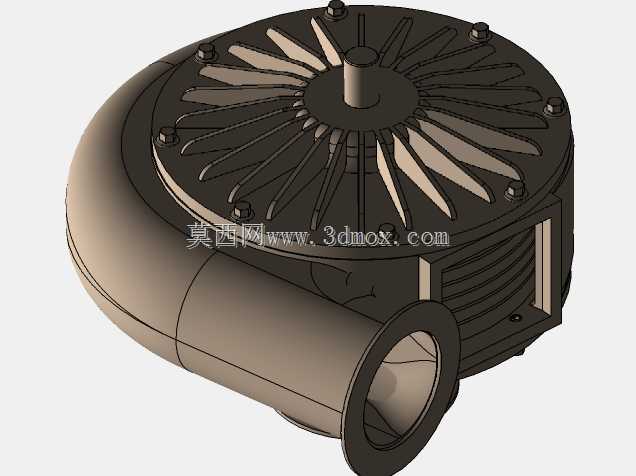

侧流式涡轮泵结构三维设计

这款涡轮泵的结构设计，主要面向小流量高扬程的流体输送场景，常见于小型工业设备冷却循环、实验室流体输送、小型增压供水、低压气动系统气源供给等工况，能够在紧凑的安装空间内实现稳定的流体增压输出，适配对安装体积有严格限制的设备集成需求。从实际用途来看，该结构可兼容输送洁净清水、低粘度工业流体、无颗粒杂质的冷却介质，也可作为小型高压气源发生部件使用，依靠叶轮高速旋转带动流体在涡壳内形成连续的动量交换，实现流体压力的逐级提升，相比普通离心泵，在同等叶轮直径下能够输出更高的扬程，适合小流量工况下的稳定作业。在功能特性设计上，这款涡轮泵采用了单侧进风（进液）、切向出口的结构布局，叶轮采用径向直叶片搭配周向散热筋结构，既能够保证流体在叶轮流道内获得足够的离心动量，也可以通过泵体外侧的散热筋结构，将泵组长时间运行产生的热量快速散出，降低连续作业时的温升，提升运行稳定性。泵体采用剖分式结构设计，通过周向均布的紧固件实现泵壳的密封连接，既保证了泵腔的密封性能，也便于后期对叶轮、密封件进行维护更换，进出口采用标准圆形接口设计，能够直接对接常规管路连接件，减少现场安装的适配改造成本。在设计思路上，这款模型优先平衡了结构紧凑性与性能输出的关系，将叶轮与泵腔的间隙控制在合理范围，既避免间隙过大导致的流体回流损失，也防止间隙过小造成的加工装配难度提升、运行时易出现刮擦故障的问题；泵体侧面预留的密封安装位，可适配不同类型的轴封结构，满足不同输送介质的密封需求，避免流体沿转轴位置出现泄漏。从外形尺寸与安装边界来看，这款涡轮泵整体采用近似圆柱型的主体结构，出口沿切向向外延伸，整体径向尺寸控制紧凑，轴向长度较短，安装时可通过泵体侧面的安装法兰或者底部的安装支座进行固定，安装时需要预留进出口管路的连接空间，以及转轴侧的动力对接空间，能够直接与小型驱动电机同轴连接，无需额外设置复杂的传动机构，整体安装占用空间小，适合集成在各类小型工业设备内部作为流体动力部件使用。
