液压气动盲铆钉螺母安装工具结构设计

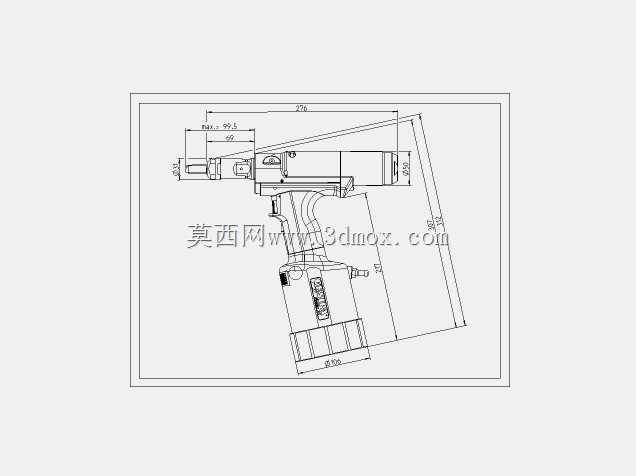

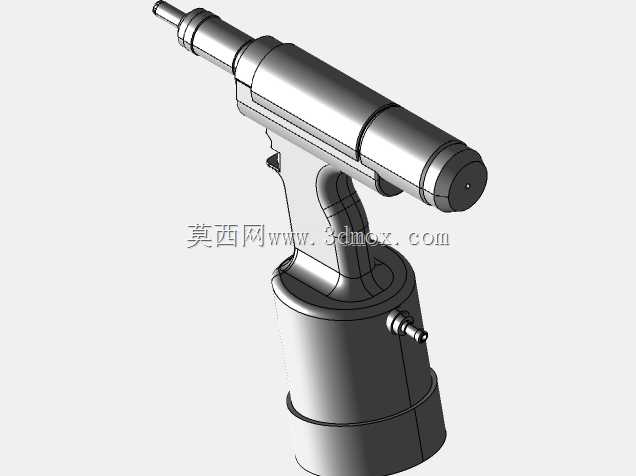

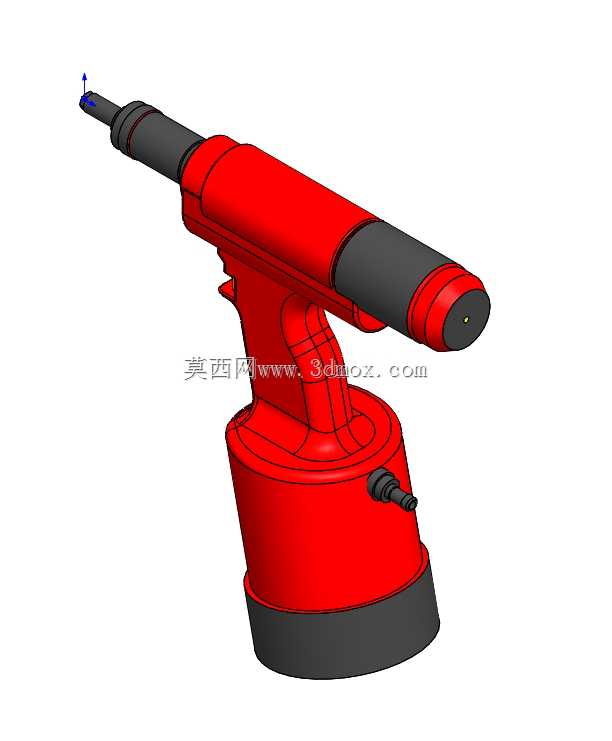

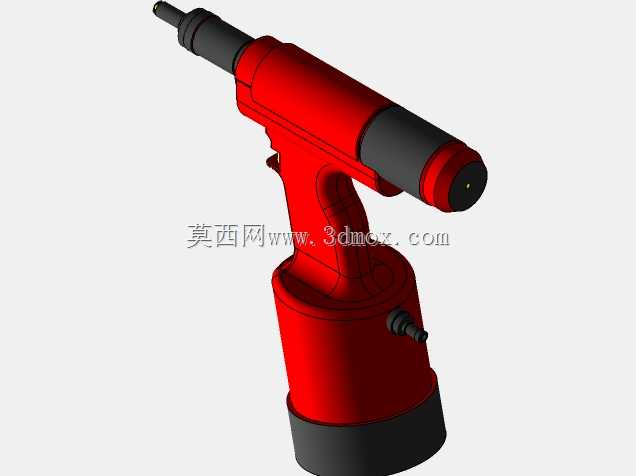

这款液压气动盲铆钉螺母设置工具，主要面向钣金加工、机箱机柜制造、汽车零部件装配、航空航天组件铆接、家电外壳组装等多场景的铆接作业需求，专门解决薄壁板材、封闭腔体结构无法从背面操作的紧固件安装难题，可在单侧操作空间内完成铆钉螺母的精准压铆，为板材提供可靠的内螺纹承载结构，替代传统焊接螺母、压铆螺母在薄壁件上易脱落、易变形、操作空间受限的不足。在实际生产作业中，该工具可适配不同规格的碳钢、不锈钢、铝合金材质盲铆钉螺母，通过液压动力输出稳定均匀的拉铆力，搭配气动驱动的快速回程结构，相比手动拉铆工具大幅降低操作人员的劳动强度，单颗铆接作业的循环时长可控制在一秒以内，能够适配流水线批量装配的作业节奏，同时避免手动施力不均导致的铆钉螺母拉脱、铆接不牢、螺纹变形等质量问题。从产品功能设计来看，工具核心采用行程设置力控制结构，可根据不同规格铆钉螺母的压铆行程需求预先设定拉铆行程，当拉铆行程达到设定值时自动触发泄压回程，既保证每一颗铆钉螺母的铆接变形量一致，获得稳定的拉脱力与扭矩承载性能，也能避免过度拉铆导致的板材凹陷、铆钉螺母开裂，或是行程不足导致的铆接松动问题。枪式的握持结构充分考虑人机工程学设计，主握持手柄贴合手掌自然弯曲弧度，表面做防滑纹理处理，顶部辅助握持位可在大规格铆接作业时提供额外的施力支撑，底部的动力缸体采用等直径圆柱结构，可平稳放置在工作台面避免磕碰，进气接口设置在缸体侧下方，避免气管干涉操作视线与手部动作。整体结构的尺寸边界充分适配现场操作需求，枪身总长度控制在单手握持可灵活转向的范围内，可深入深度不超过三百毫米的腔体内部完成铆接作业，枪头部分采用快换式拉杆结构，更换不同规格的拉杆与枪嘴即可适配M3到M12全系列常用盲铆钉螺母，无需额外工具即可完成配件更换，设备日常维护仅需定期在进气口加注气动润滑油即可保证内部密封件与运动结构的使用寿命，枪头外露的运动部件做了圆角防护处理，避免操作过程中剐蹭工件表面或是夹伤操作人员手部。
