DIN471标准轴用挡圈工程设计图

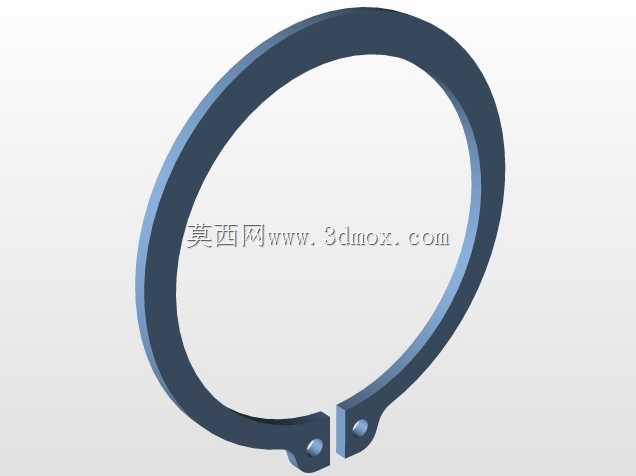

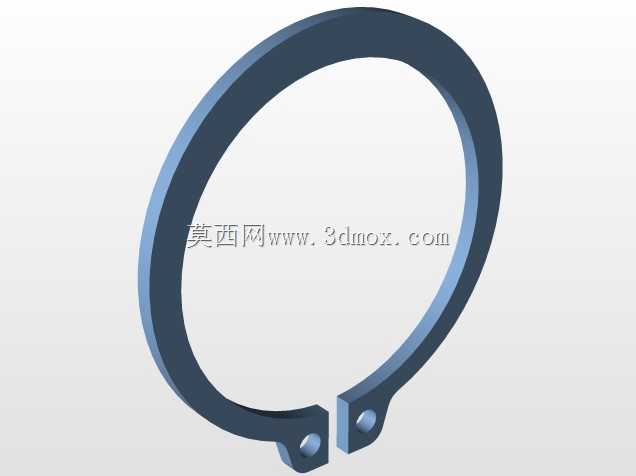

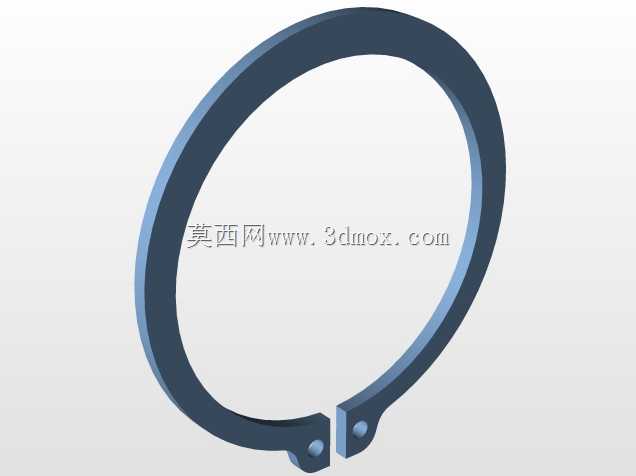

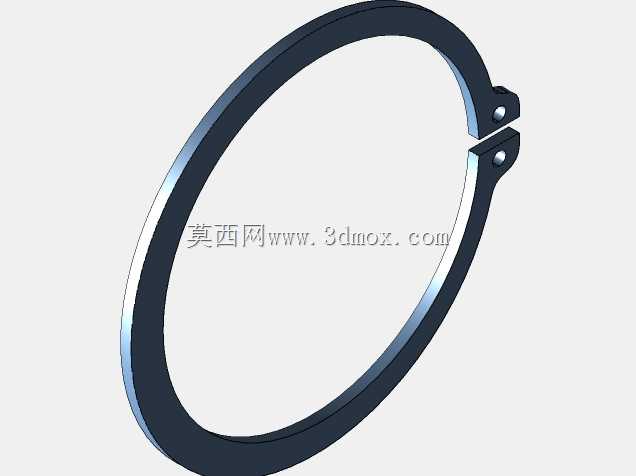

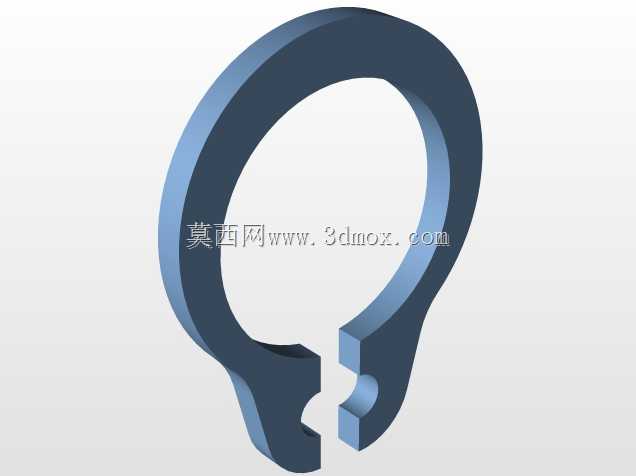

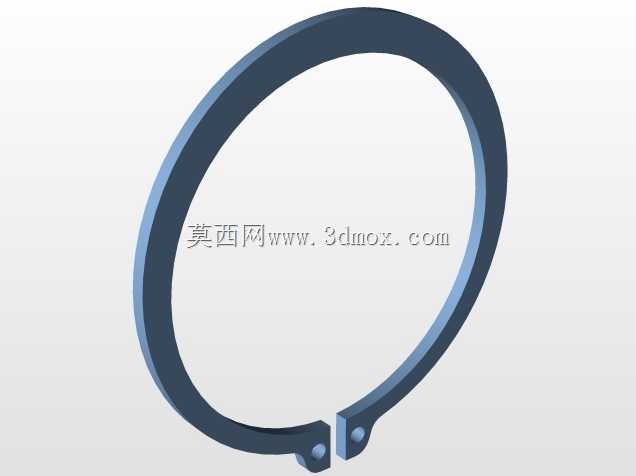

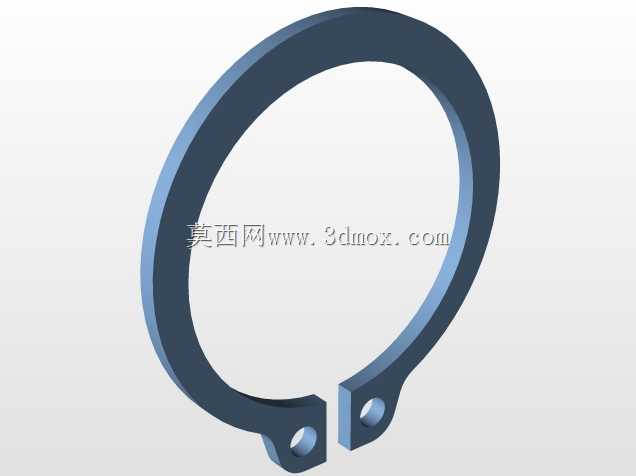

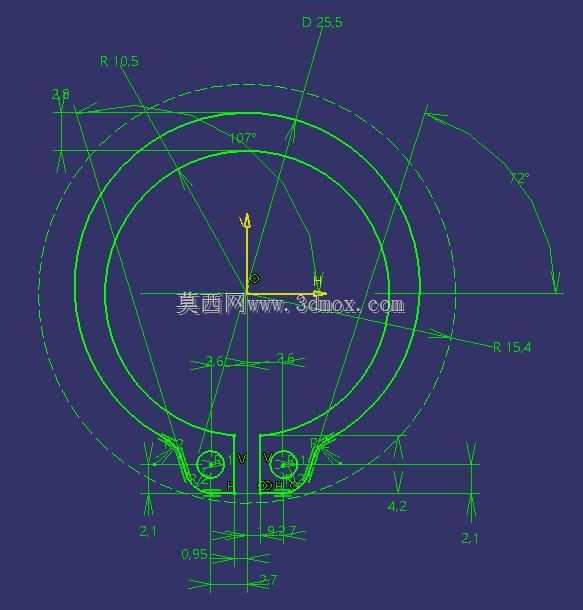

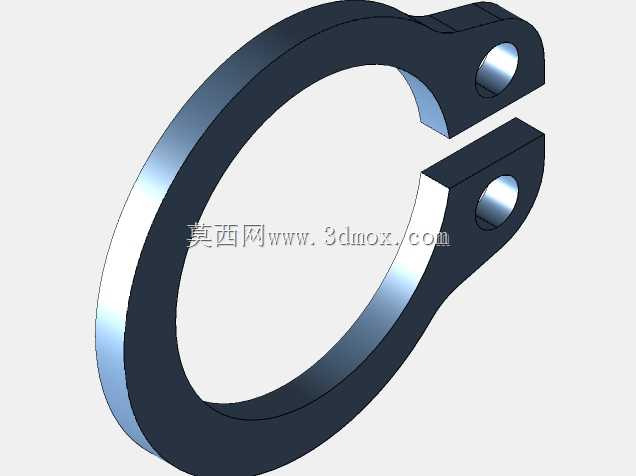

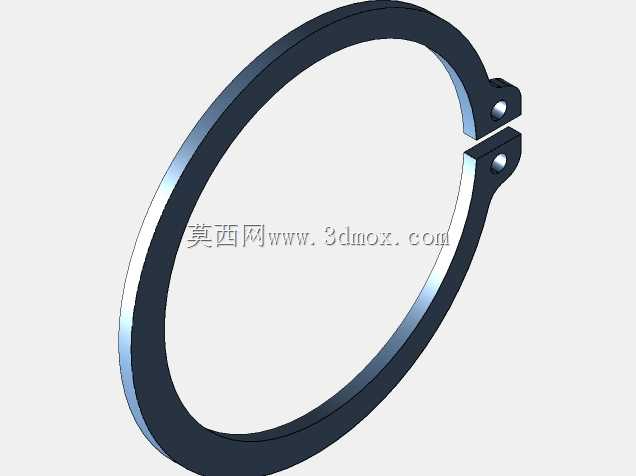

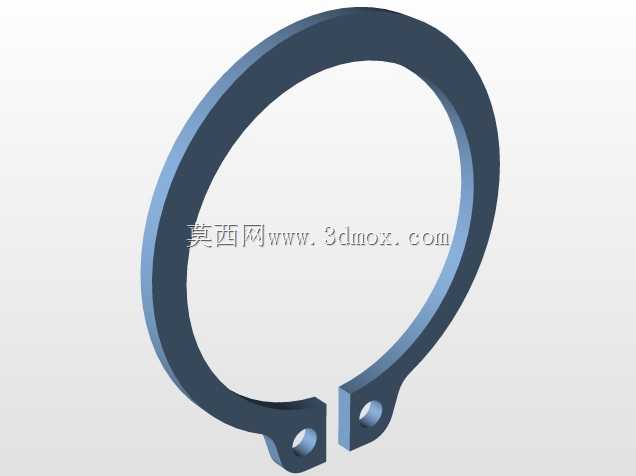

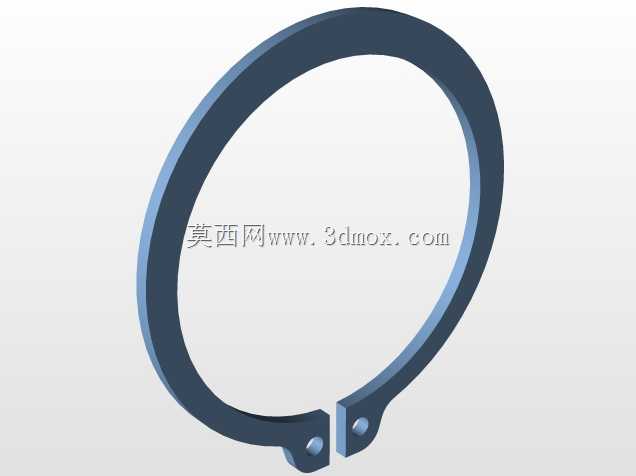

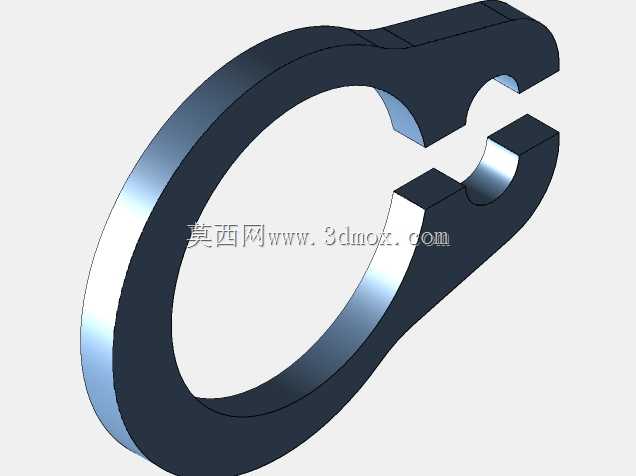

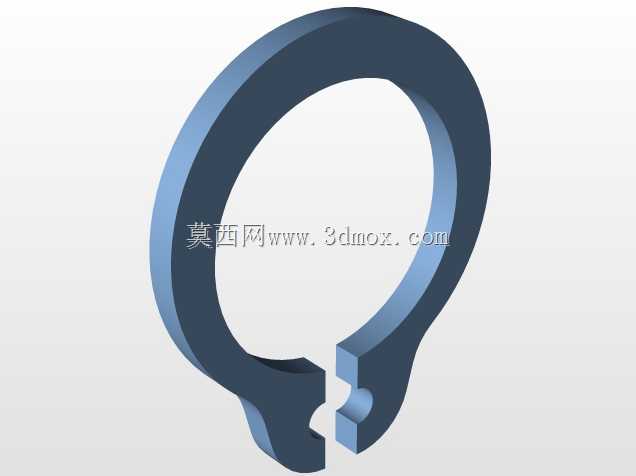

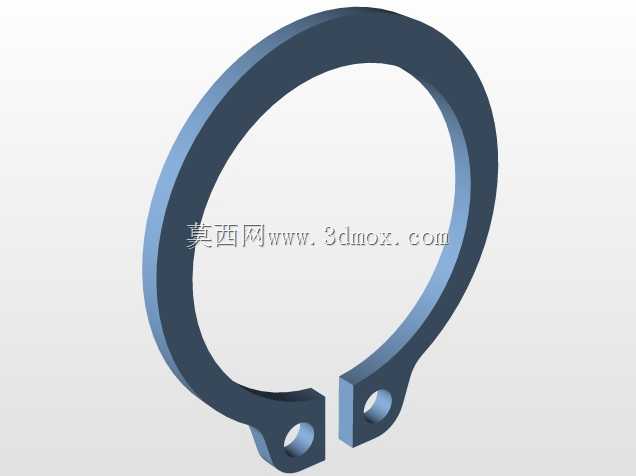

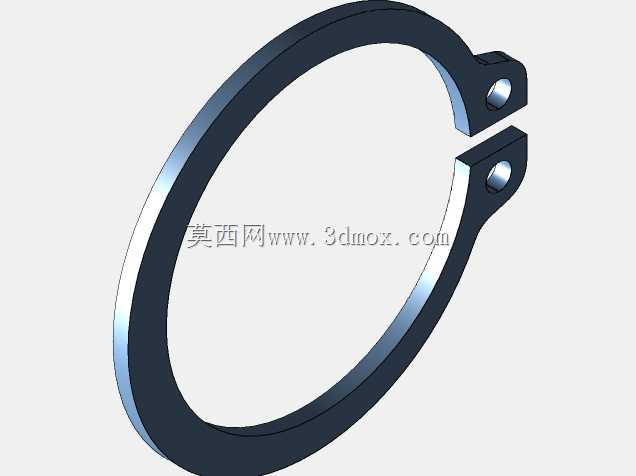

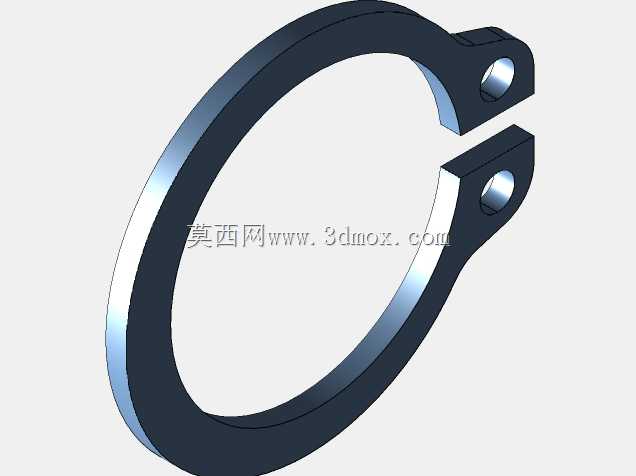

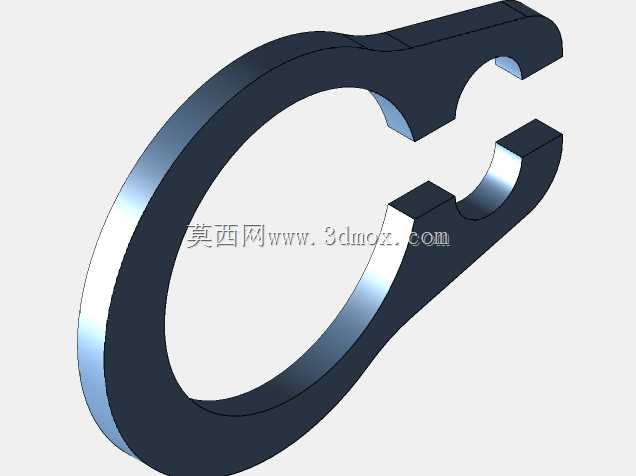

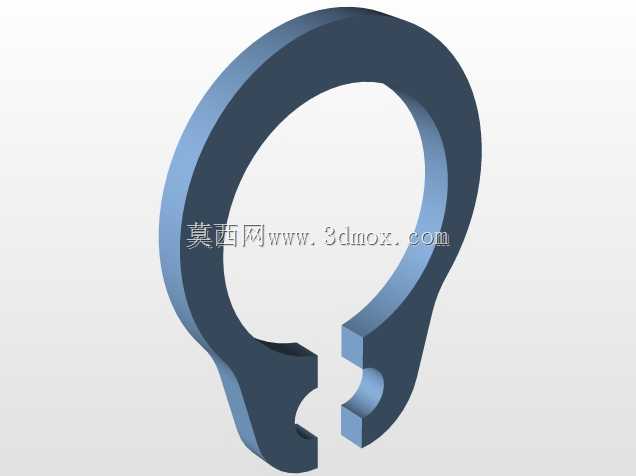

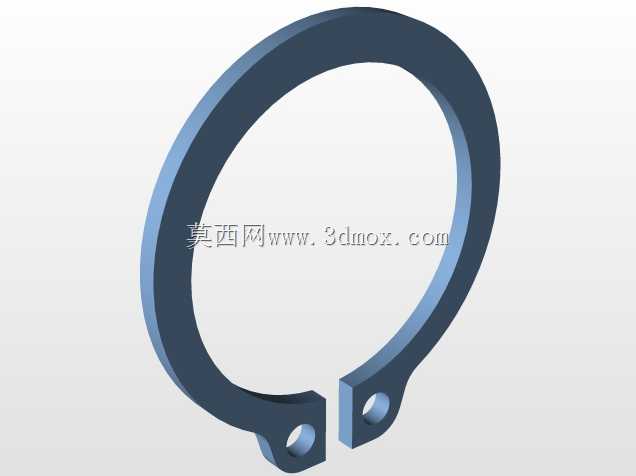

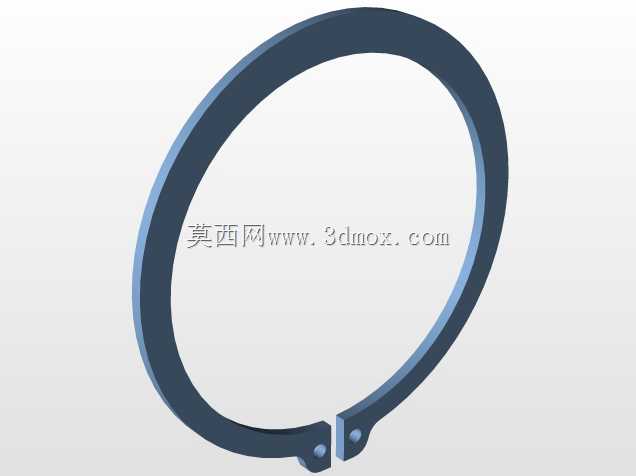

轴用挡圈作为机械传动与装配场景中极为常用的轴向限位零件，主要安装于轴类零件的预设环形槽内，用来限制轴上配套零部件的轴向窜动，避免轴承、齿轮、套筒等装配件在设备运行过程中出现轴向位移脱落的问题，广泛应用在各类减速机、电机、机床、输送设备、工程机械的轴系装配结构中，是保障轴系部件运行稳定性的基础紧固件。这款符合DIN471标准的轴用挡圈，设计上严格遵循德标轴用挡圈的尺寸规范，整体为开口式弹性环形结构，依靠自身的弹性形变能力实现装配与卡紧：安装时通过专用卡簧钳撑开挡圈的两个工艺孔，将挡圈内径撑大后套入轴上对应位置的环槽内，撤去外力后挡圈弹性回缩，内圈贴合环槽槽底，外圈突出轴表面形成限位挡边，能够承受中等强度的轴向载荷，满足常规工况下的轴向限位需求。从设计图纸的尺寸标注来看，该挡圈适配的轴径对应尺寸为25.5mm，挡圈自由状态下的外圆弧半径为15.4mm，开口处的过渡圆弧半径为10.5mm，开口端的两个安装定位孔中心距、挡圈厚度、环槽适配尺寸都做了精准的公差标注，开口处的3.8mm避让尺寸、端部2.1mm的倒角结构，既保证了挡圈装入环槽后不会出现卡滞，也避免了挡圈边缘对装配零件造成刮擦损伤。设计过程中充分考虑了装配便利性与使用可靠性：开口处的对称工艺孔完全适配标准卡簧钳的钳头尺寸，装配时受力均匀不会出现挡圈扭曲变形；环形轮廓的曲率经过反复校核，装入环槽后挡圈与槽壁的贴合面均匀，轴向受力时不会出现局部应力集中导致挡圈断裂弹出的风险；端部的斜向引导结构，能够在装配时快速对准环槽位置，降低现场装配的操作难度。在实际使用场景中，这类标准轴用挡圈不需要额外加工复杂的固定结构，仅需在轴上加工对应尺寸的环形凹槽即可完成安装，相比轴肩、锁紧螺母等轴向限位方式，具备占用轴向空间小、装配拆卸便捷、成本低廉的优势，适合大批量标准化的机械装配场景，能够在-40℃到120℃的常规工作环境下稳定发挥限位作用，在轻工机械、农业机械、汽车零部件、通用机电设备的轴系结构中都有极高的应用频次。
