小型乘用车辆双横臂前悬架结构设计

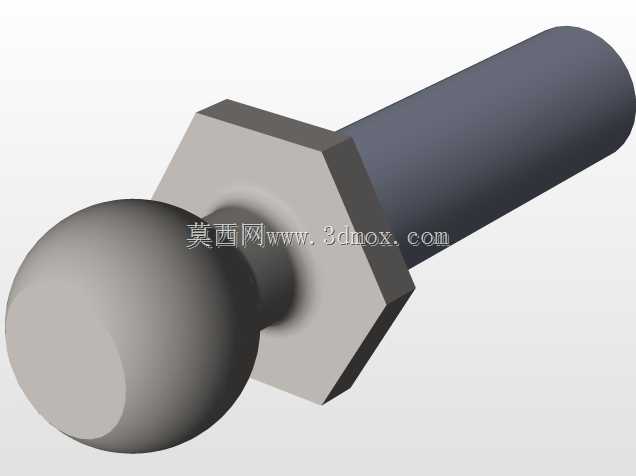

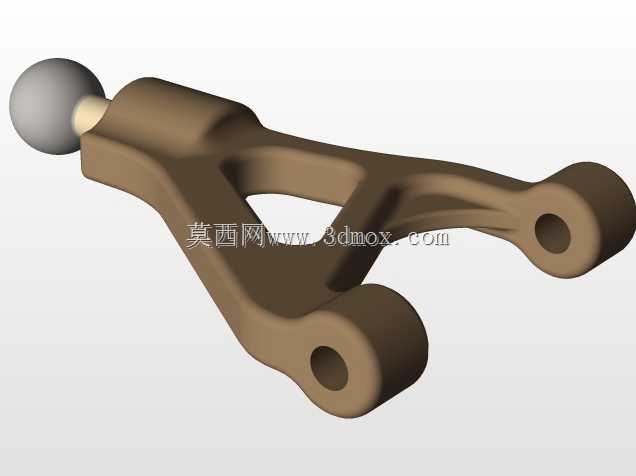

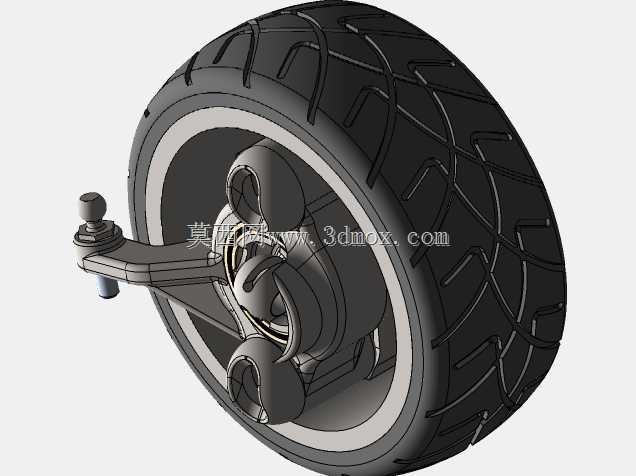

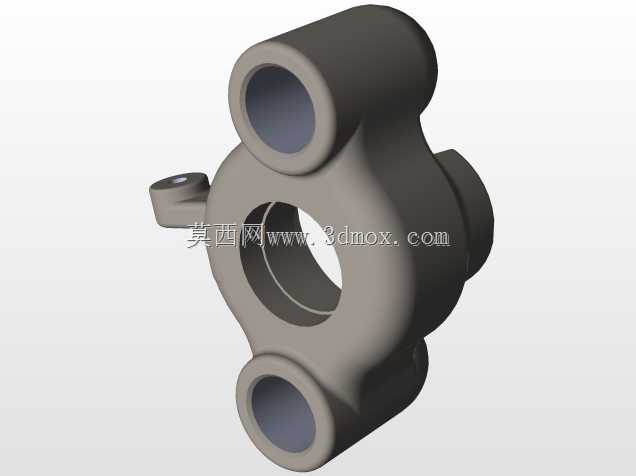

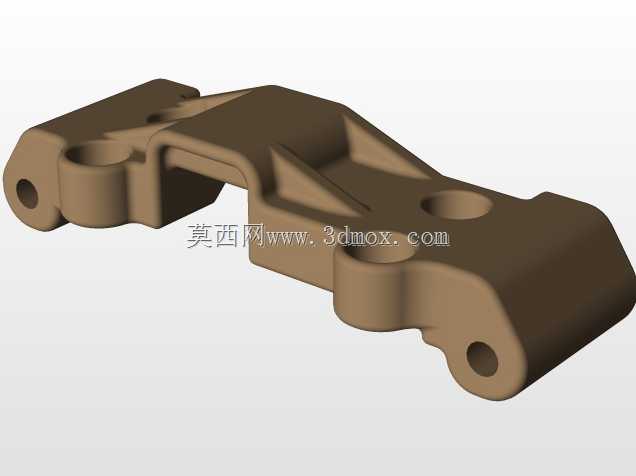

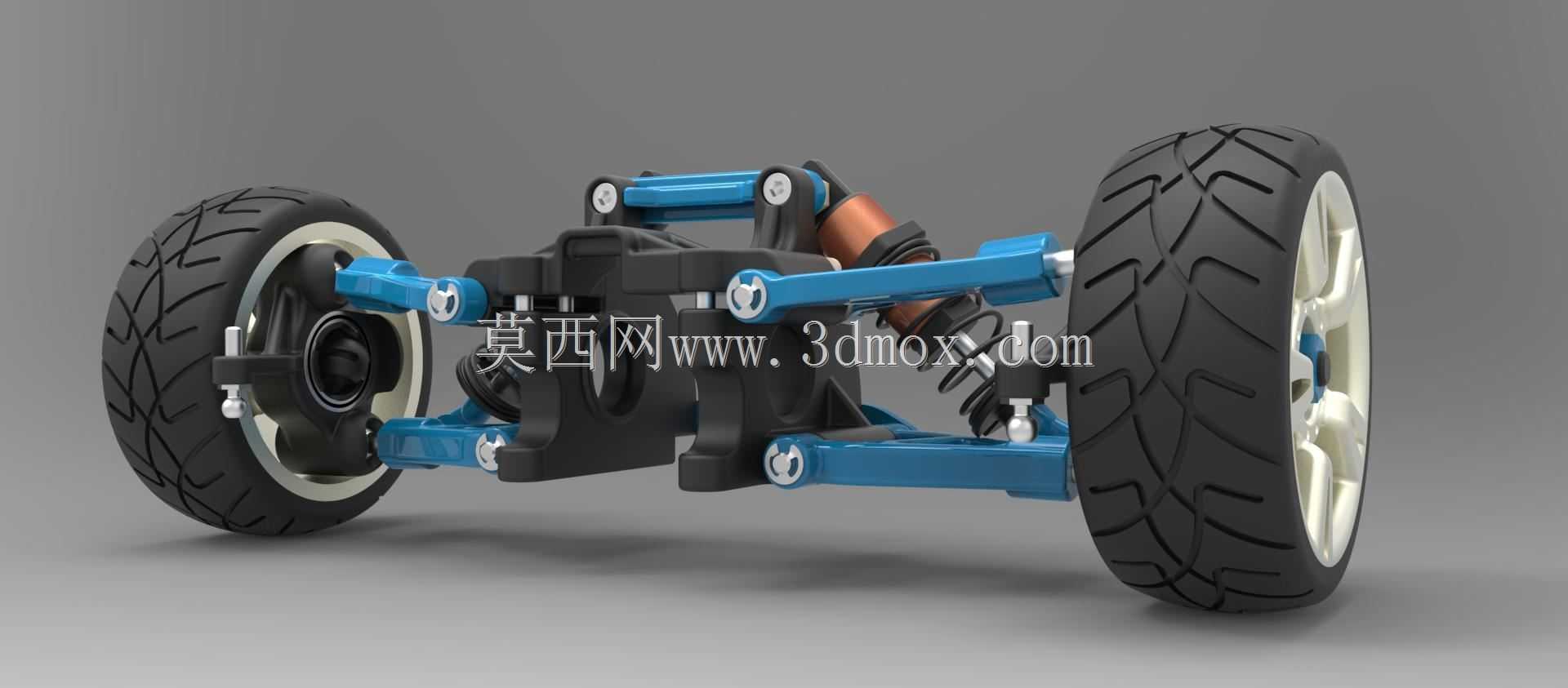

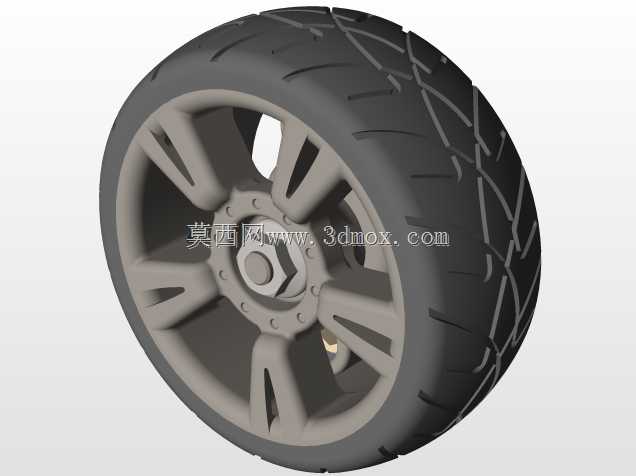

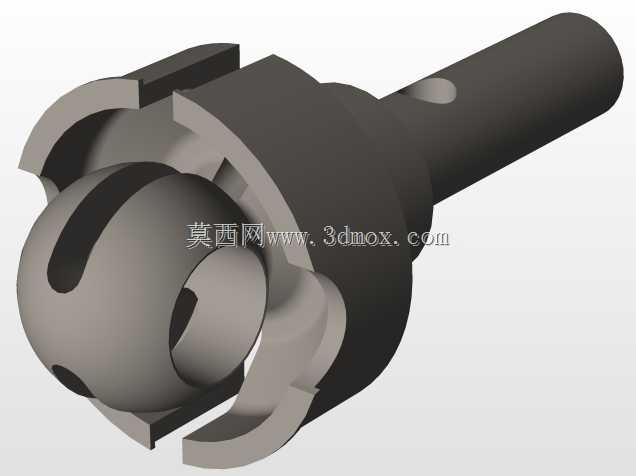

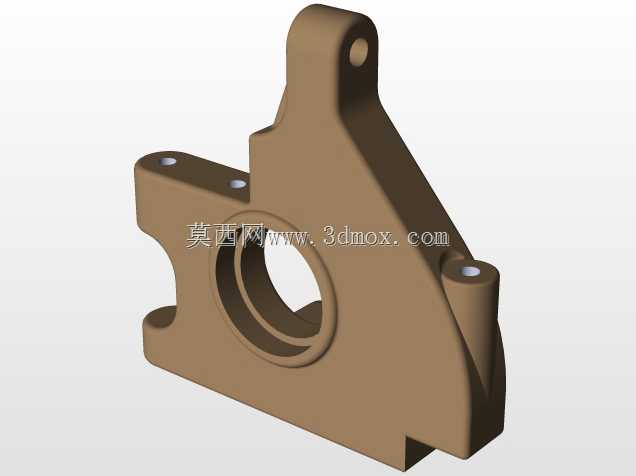

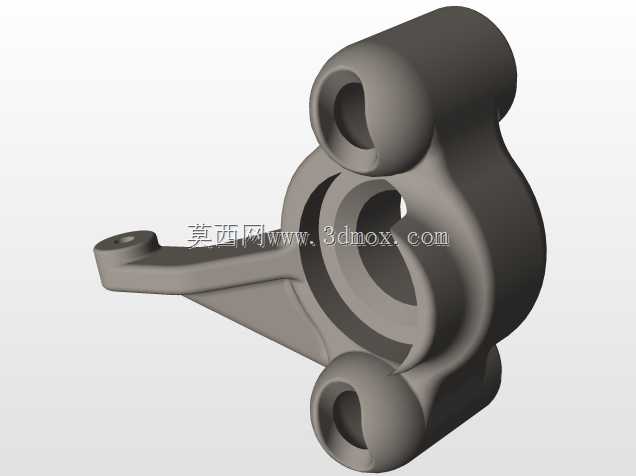

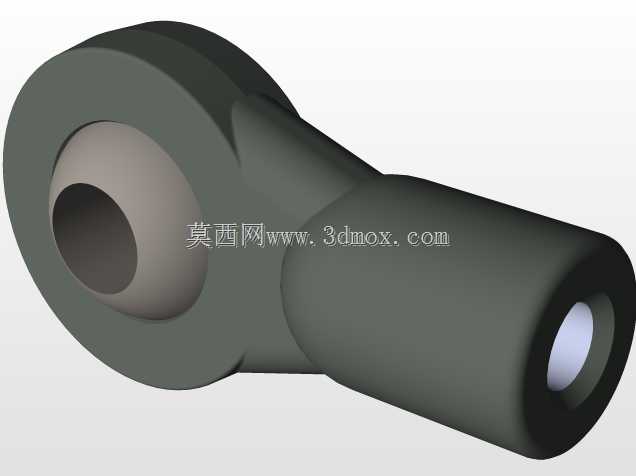

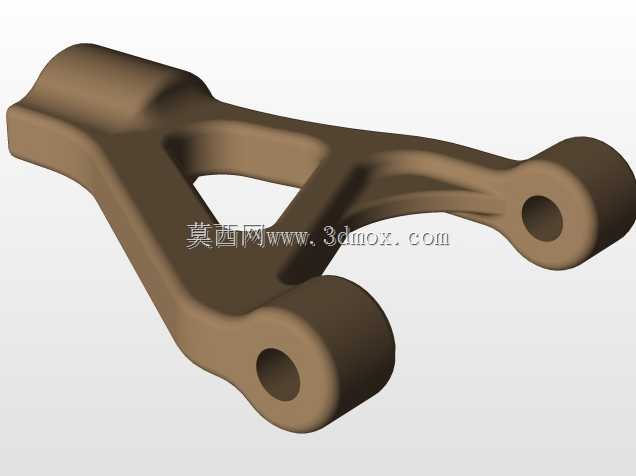

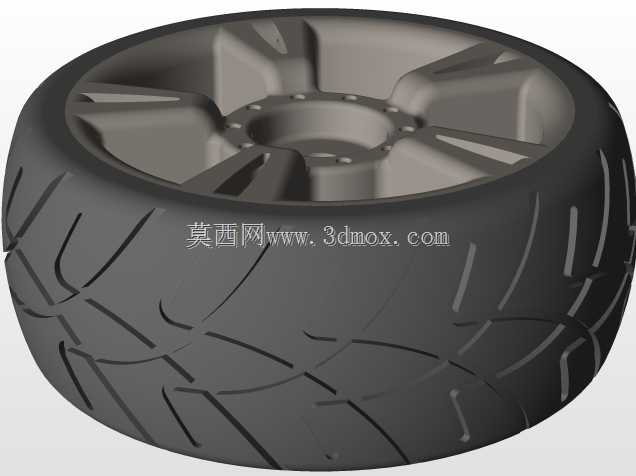

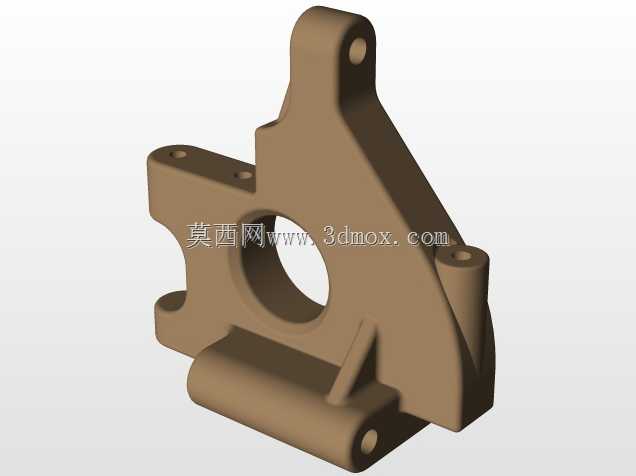

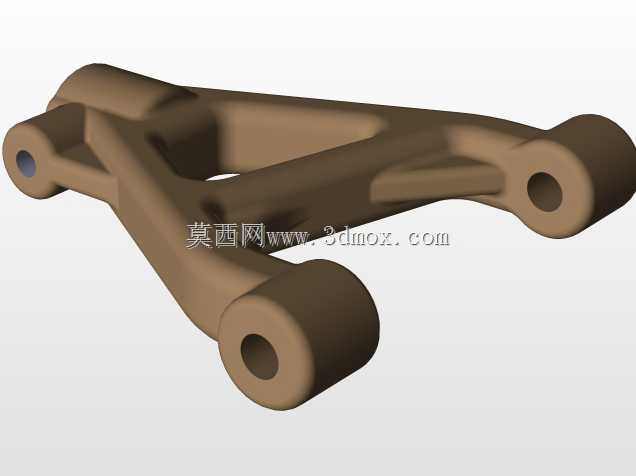

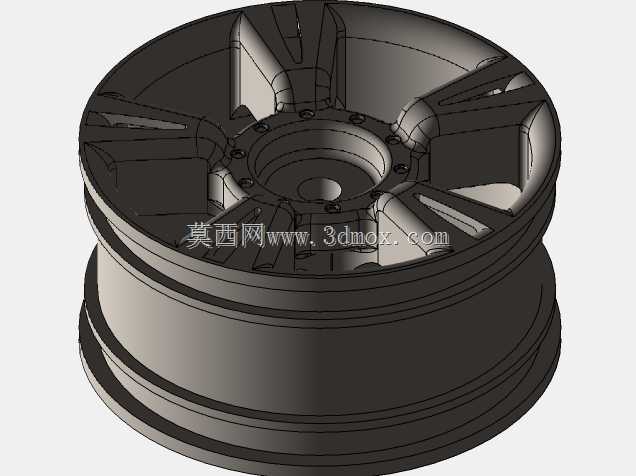

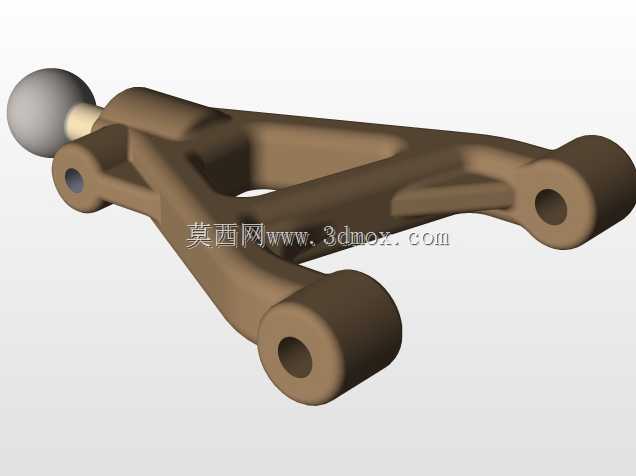

该悬架结构主要应用于小型电动乘用车、轻型代步车辆以及小型越野RC模型车的前桥部位，作为底盘核心承载与传力部件，承担着连接车轮与车身、传递路面载荷、缓冲路面冲击、保障车轮定位参数稳定的核心作用，在车辆行驶过程中，能够将车轮受到的垂直反力、纵向制动力与驱动力、侧向转向力可靠传递至车身结构，同时过滤路面颠簸带来的高频振动，提升驾乘舒适性与行驶操控稳定性。该悬架采用双横臂独立悬架结构形式，上下两根不等长的蓝色控制摆臂通过球铰分别连接转向节与车架安装座，摆臂铰接点处设置有耐磨衬套结构，能够在车轮上下跳动时约束车轮的运动轨迹，保证车轮外倾角、前束角等定位参数始终处于合理区间，减少轮胎偏磨现象，提升轮胎抓地性能。摆臂中间位置集成了螺旋弹簧与筒式减震器组成的减震总成，减震器上端通过安装座连接车身承载结构，下端固定在下摆臂的安装凸台上，能够将路面冲击产生的振动能量通过减震器油液阻尼转化为热能散出，配合螺旋弹簧的弹性形变，快速衰减车身弹跳，避免车辆经过颠簸路面时出现持续余振。两侧车轮通过轮毂轴承单元安装在转向节上，转向节上预留有转向拉杆连接点位，可适配转向横拉杆结构实现车轮转向动作，轮毂部位匹配了对应规格的橡胶轮胎，轮胎表面设计有交错的排水防滑胎纹，能够在湿滑路面行驶时快速排出胎面与路面之间的积水，提升抓地力避免侧滑。设计过程中充分考虑了安装边界与尺寸适配性，整体悬架宽度适配小型车辆的前轮距要求，摆臂的摆动行程预留了足够的缓冲空间，避免车轮跳动到极限位置时与车身翼子板或车架结构发生运动干涉，各铰接点的安装孔位尺寸按照通用小型车底盘安装标准设计，可直接适配对应规格的车架安装支座，无需额外进行大规模改孔适配。结构上采用了模块化设计思路，摆臂、减震器、转向节、轮毂等部件均可单独拆分更换，后期维护成本更低，摆臂选用高强度铝合金材质的设计方向，在保证结构强度满足承载要求的前提下，尽可能降低簧下质量，提升悬架的响应速度，让车轮能够更紧密地贴合路面，进一步提升操控表现。减震器的阻尼参数与螺旋弹簧的刚度经过匹配调校，兼顾了日常城市铺装路面行驶的舒适性与非铺装路面行驶的支撑性，在车辆过弯时能够提供足够的侧倾支撑，减少车身侧倾幅度，提升过弯极限，在经过减速带或坑洼路面时，又能充分缓冲冲击，避免生硬的颠簸传递到车内。
