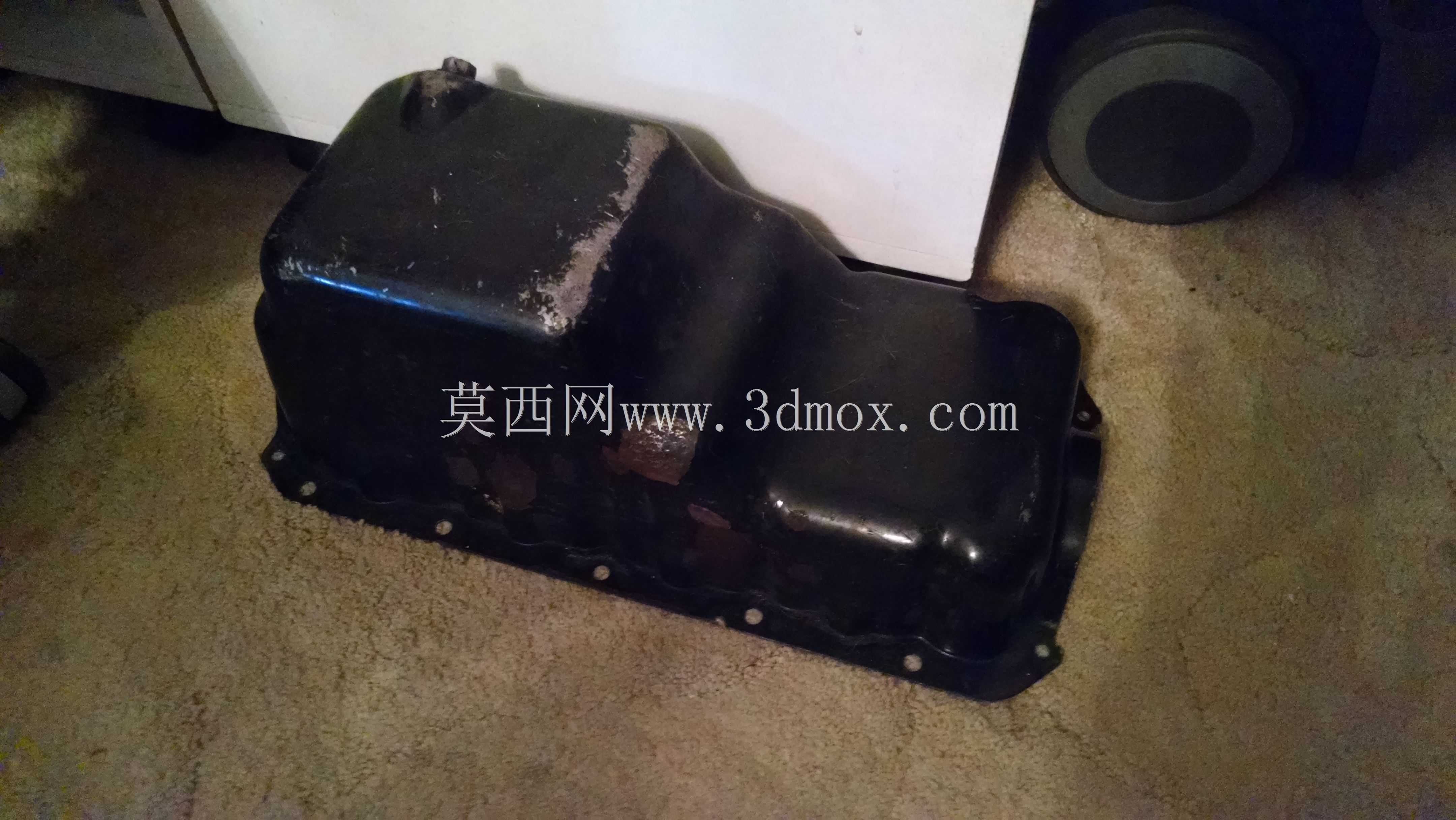

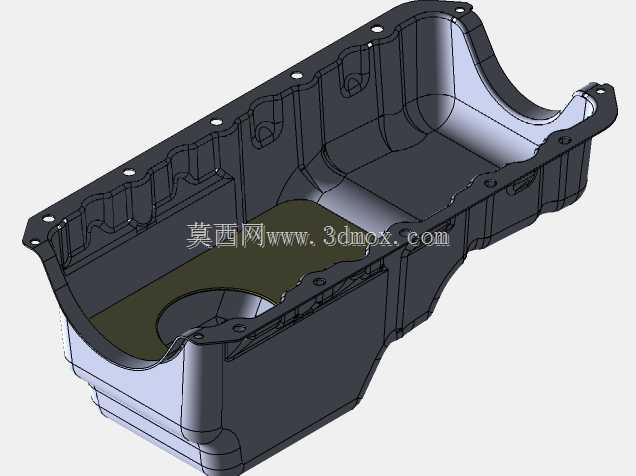

福特CVH1.8后轮驱动发动机油底壳结构

该油底壳是适配后轮驱动动力布局的发动机下部核心储油部件，主要应用于搭载1.8升排量CVH系列发动机的后轮驱动乘用车，在整车动力系统中承担密封曲轴箱下部腔体、存储发动机润滑系统机油、为机油泵提供稳定供油液面、沉淀润滑回路中金属磨屑与杂质的核心作用，同时可在发动机运行过程中辅助散去机油携带的部分工作热量，维持润滑系统工作温度在合理区间。从实际使用场景来看，该部件安装于发动机缸体最下端，处于底盘上部的相对暴露位置，日常行驶中需要承受路面飞溅的泥水、砂石冲击，同时要耐受发动机长期工作带来的高低温交变、机油长期浸泡腐蚀，以及车辆加减速、过弯时机油晃动带来的持续冲击，因此结构设计上充分兼顾了结构强度与空间适配性。整体采用深腔式的异形壳体结构，上沿设置一圈均匀分布的安装螺栓孔，用于配合密封垫片与发动机缸体下平面实现紧密连接，保证曲轴箱的密封性能，避免机油渗漏与外界杂质进入曲轴箱内部；腔体内部设置有专门的挡油结构，能够在车辆急加速、急减速、高速过弯等大姿态变化工况下，抑制机油在壳体内的大幅晃动，保证机油集滤器能够始终浸没在机油液面以下，避免机油泵吸入空气导致润滑系统供油中断，引发发动机轴瓦、凸轮轴等高速运动部件的干磨损坏。壳体下部设置有内凹的集油槽结构，能够在机油回流过程中将杂质引导沉淀至槽体底部，同时为机油集滤器提供最低位的安装空间，保证车辆在倾斜路面行驶时依然能够稳定吸油；壳体侧壁设置有适配周边底盘部件的避让曲面，能够在有限的底盘布置空间内避开转向拉杆、副车架、传动轴等周边部件，避免车辆行驶过程中出现运动干涉，同时尽可能扩大储油容积，保证润滑系统的机油储量满足长时间高速运转的需求。在设计思路上，该结构充分结合后驱车型发动机纵置布局的空间特点，在保证安装边界完全匹配缸体结合面、周边部件间隙的前提下，通过曲面加强筋的设计提升壳体整体刚度，避免长期受振动、温度变化影响出现开裂变形，同时优化腔体内部的导流结构，让发动机各润滑部位回流的机油能够平稳汇入集油槽，减少机油起泡的情况，提升润滑系统的工作稳定性。
