组合式伞齿轮链轮传动机构

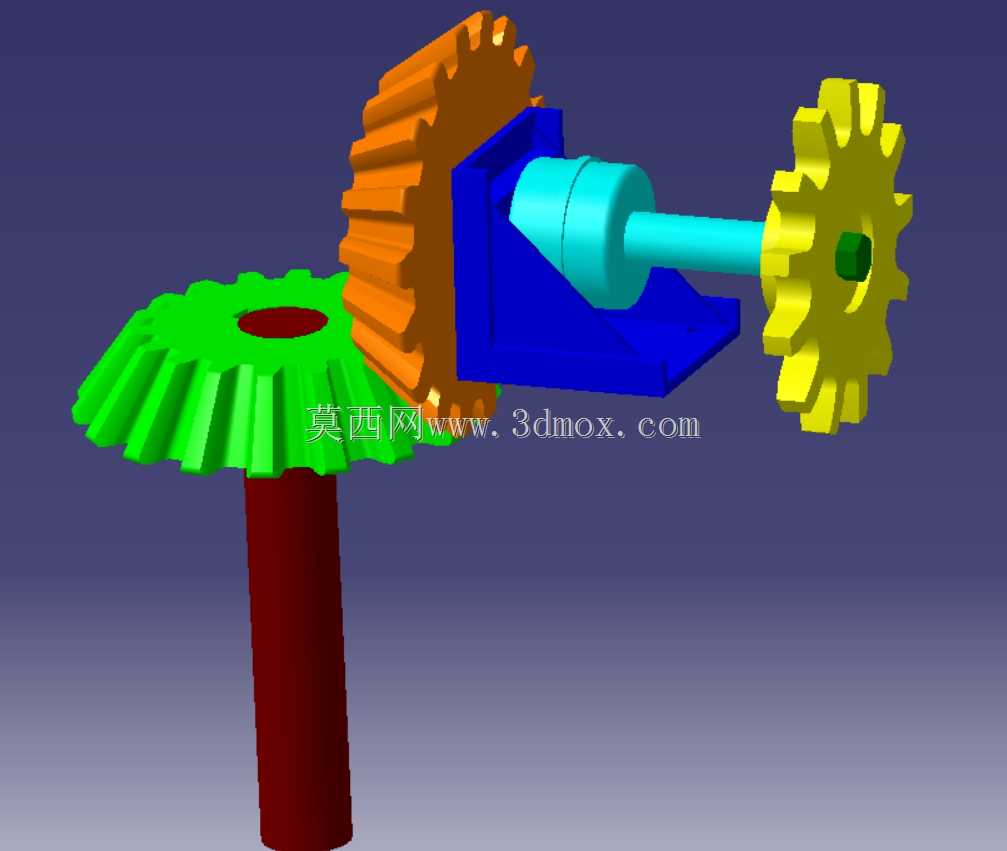

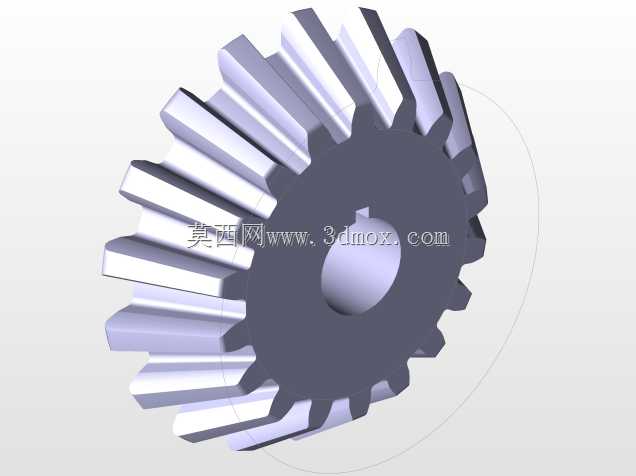

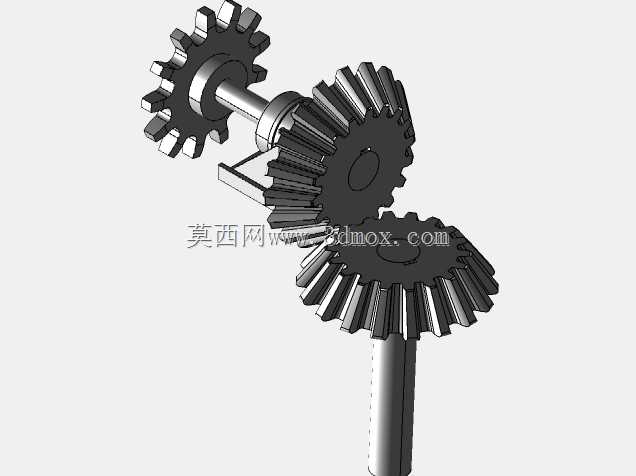

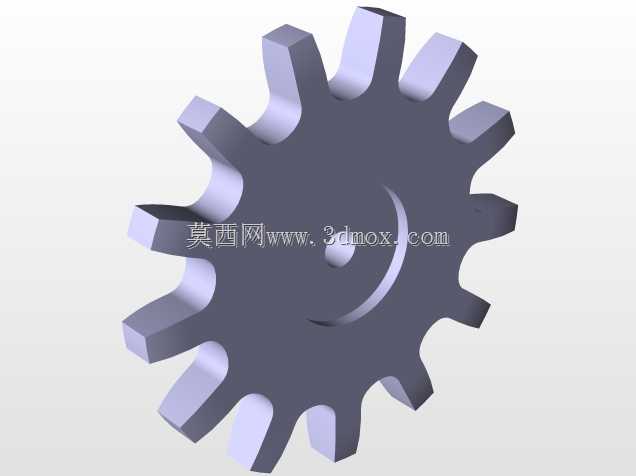

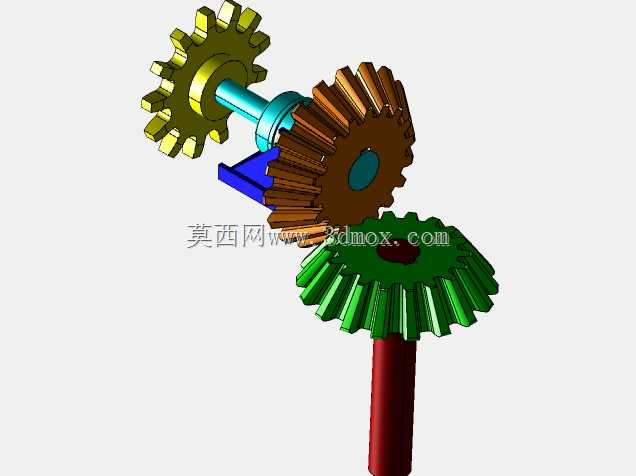

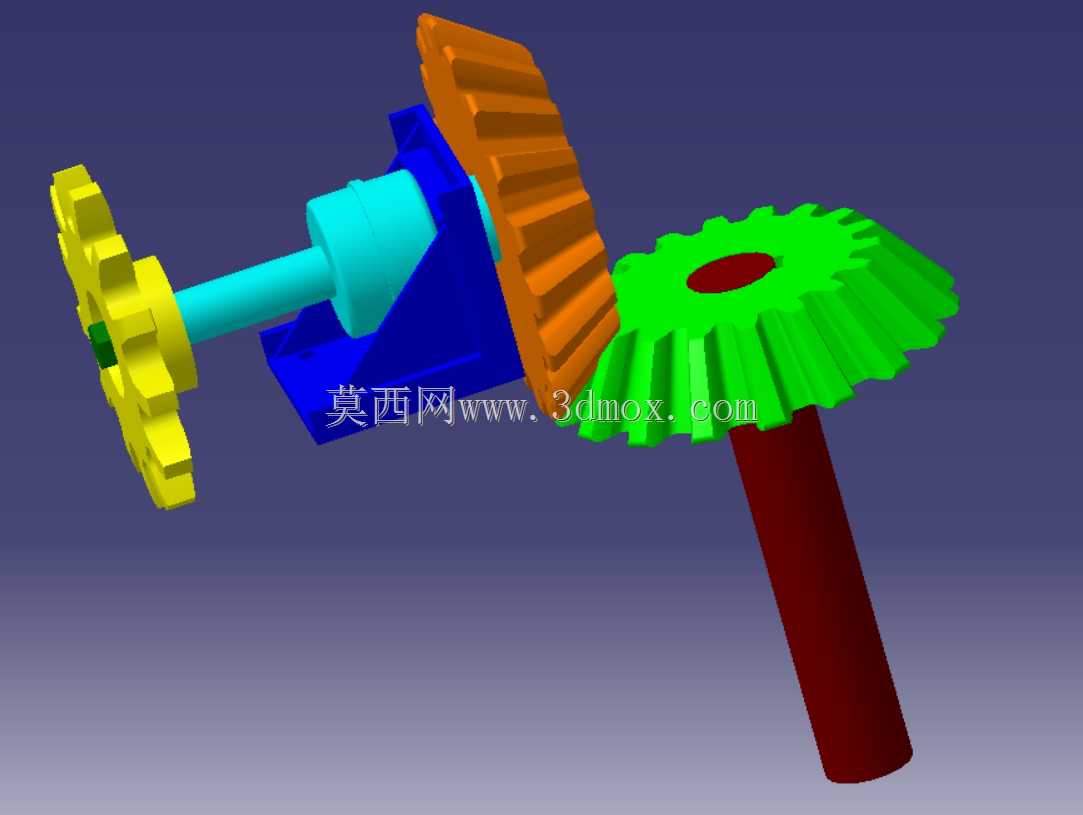

这套组合传动结构主要面向小型自动化设备、轻工输送装置、小型教具演示台等场景的动力传递需求，可在空间受限的安装环境内完成交错轴动力换向与同步动力输出，适配低负载、定速比的动力传输工况，常见于小型包装送料机构、教学演示传动台、小型工艺品动力装置、简易输送线的动力分流单元中，能够在紧凑空间内同时完成垂直轴转向传动与链轮输送动力输出，无需额外布置多套独立传动单元，有效缩减设备整体的安装占用空间。整套结构包含两个相互啮合的伞齿轮、两根呈垂直交错布置的传动轴、一体式支撑支架以及一个集成在水平轴端的链轮，其中垂直布置的伞齿轮轴作为动力输入轴端，可直接连接小型驱动电机输出轴，通过伞齿轮的啮合传动将垂直方向的旋转动力转换为水平方向的旋转动力，水平轴在输出旋转动力的同时，轴端集成的链轮可配合链条完成远距离的输送动力传递，实现单动力输入下的双路径动力传输，满足小空间内的动力换向与输送同步驱动需求。在设计思路上，整套结构采用集成化布局逻辑，将伞齿轮啮合副、传动轴支撑结构、链轮安装位整合在同一个一体式铸造支架上，支架同时承担两个传动轴的径向支撑与轴向定位作用，无需额外拼接多个支撑座，减少了装配过程中的同轴度调整工作量，同时降低了多零件拼接带来的累积装配误差。伞齿轮采用标准等径伞齿设计，啮合重合度适中，在低负载工况下运行平稳无明显冲击，传动噪音控制在较低水平，适合对运行静谧性有一定要求的民用或教学场景。两根传动轴均采用阶梯轴设计，轴肩位置直接与支架内的衬套配合完成轴向定位，轴端分别预留齿轮与链轮的安装定位面，通过键连接传递扭矩，避免传动过程中出现轮组与轴的相对滑动，保证传动比的精准稳定。在安装边界与尺寸适配方面，整套结构的外轮廓以支撑支架为安装基准，支架底部预留平整安装面与标准安装孔位，可直接通过螺栓固定在设备的安装基板上，水平轴与垂直轴的伸出长度经过优化设计，既保证轮组啮合有足够的调节余量，又不会出现轴伸过长导致的运行挠性变形，链轮的安装位置与支架侧面保持足够安全间隙，避免链条运行过程中与支架发生剐蹭干涉。整套结构的所有运动部件均围绕支架做回转运动，无外凸的往复运动构件，外部加装简易防护罩即可满足安全防护要求，适配各类小型设备的紧凑安装空间，无需预留过大的操作维护空间，日常仅需定期在齿轮啮合面与轴衬位置补充润滑脂即可长期稳定运行。
