双槽三角带传动滑轮结构设计

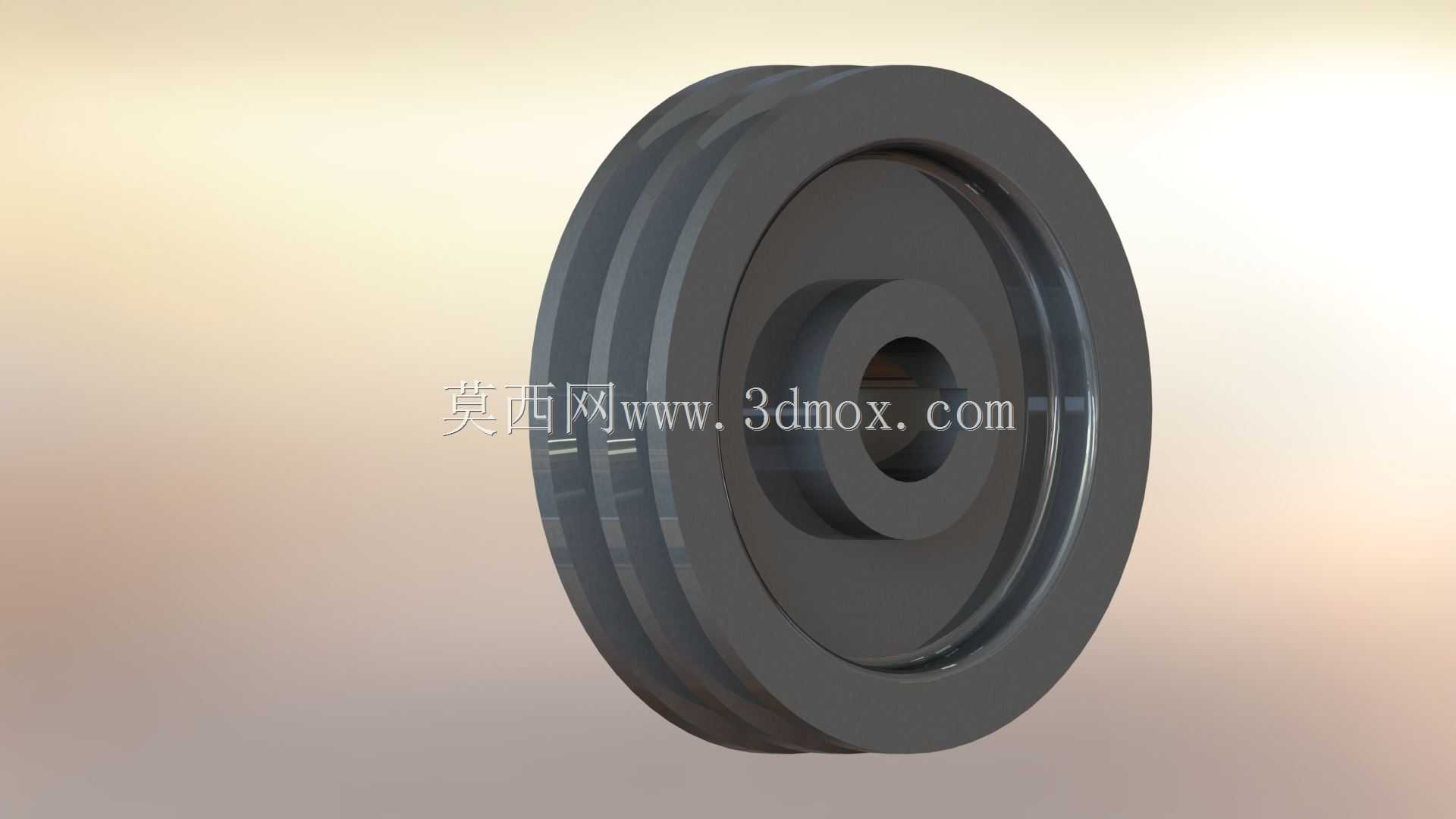

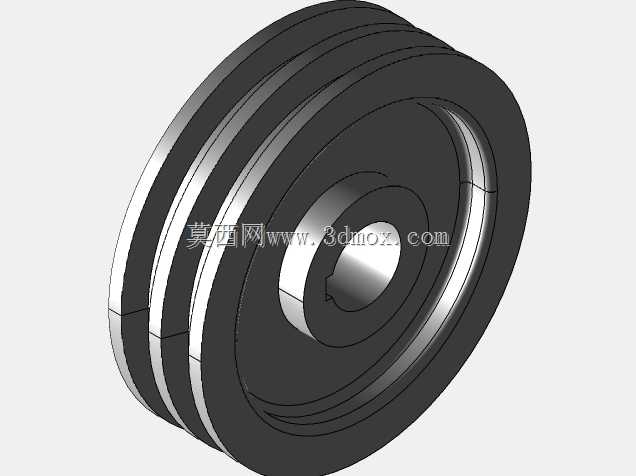

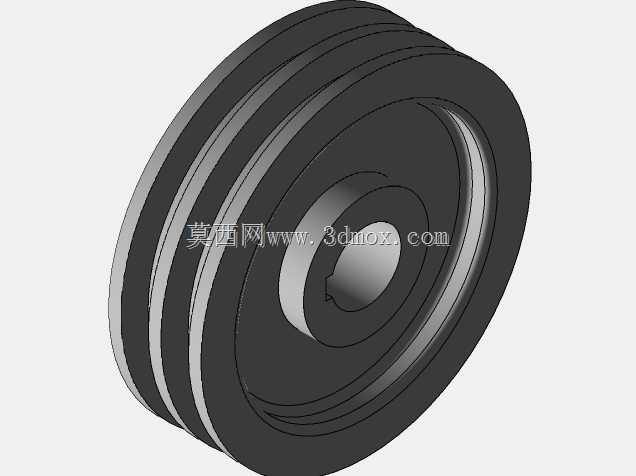

这款双槽三角带滑轮是机械传动系统中常用的挠性传动部件，主要应用在中小功率的动力传递场景中，常见于轻工生产设备、农用机械、小型输送装置、机床辅机以及通用机电设备的传动链路里，用来在两根存在一定中心距的轴之间传递旋转动力，同时可以根据带轮的直径配比实现不同的传动比，调整从动轴的输出转速，适配不同工况下的负载转速需求。和单槽带轮相比，双槽结构可以同时搭载两根三角传动带，大幅提升动力传递的总负载能力，即使单根三角带出现磨损松弛的情况，另一根带也可以临时维持基础传动，避免设备突发停机造成生产中断，有效提升传动系统的运行可靠性。在产品功能设计上，这款滑轮的轮槽严格匹配标准三角带的截面角度，槽壁经过圆弧过渡处理，能够减少三角带运行过程中的侧壁磨损，延长传动带的使用寿命；轮体中心设计有阶梯式安装轴孔，大直径的轴段用来和传动轴实现精准的径向定位，小直径的避让孔可以避开轴端的螺纹或者连接结构，同时轴孔端面预留有键槽安装位，能够通过平键实现带轮和轴的周向固定，避免带轮在传递扭矩的时候出现跟转打滑的情况。设计过程中充分考虑了运行的动平衡需求，轮体整体采用对称式结构，两个带槽沿轮体中心面对称分布，让带轮在高速旋转的时候质心始终落在旋转轴线上，减少运行过程中的径向振动，降低设备运行的噪音，同时也能减少传动轴和支撑轴承的额外径向载荷，延长轴承的使用寿命。在外形尺寸与安装边界上，轮体的外径根据传动比需求做了适配设计，轮缘外侧设计有凸起的挡边，能够避免三角带在运行过程中从轮槽内脱出；轮体的总宽度适配双根三角带的安装间距，两个轮槽之间的凸起隔圈厚度经过强度校核，既能够保证足够的结构强度承受三角带的侧向挤压，又不会占用过多的轴向安装空间，安装时只需要保证带轮的端面和传动轴轴线垂直，同时和主动轮的轮槽处于同一平面，就可以实现平稳的动力传递，不需要额外复杂的调整结构，安装维护十分便捷。轮体的腹板采用等厚度圆盘结构，在保证整体结构强度的前提下尽可能减轻轮体自身重量，减少旋转过程中的转动惯量，让设备启动和停机的时候更加平稳，不会出现过大的惯性冲击。
