DIY数控设备Z轴进给传动组件

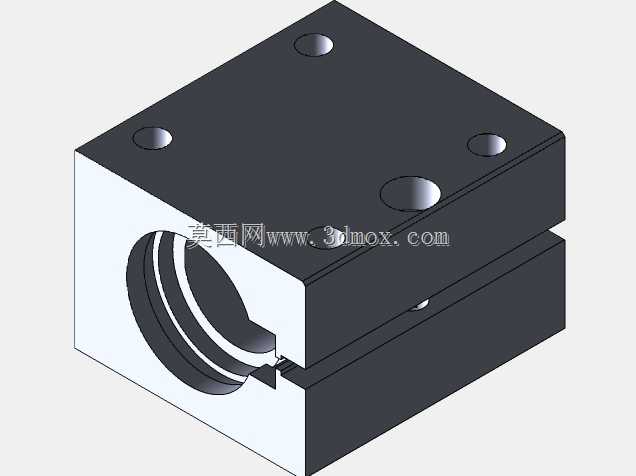

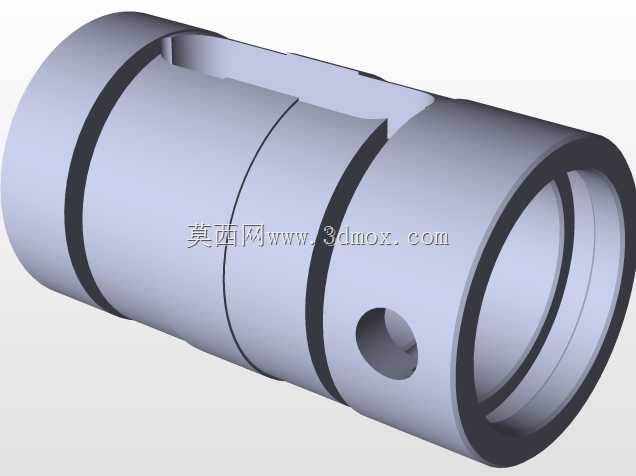

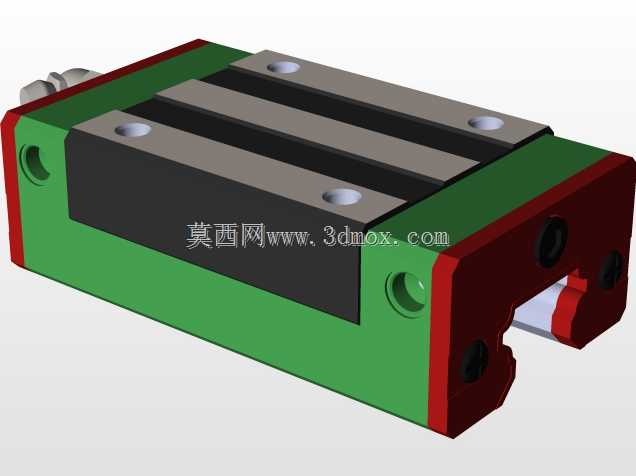

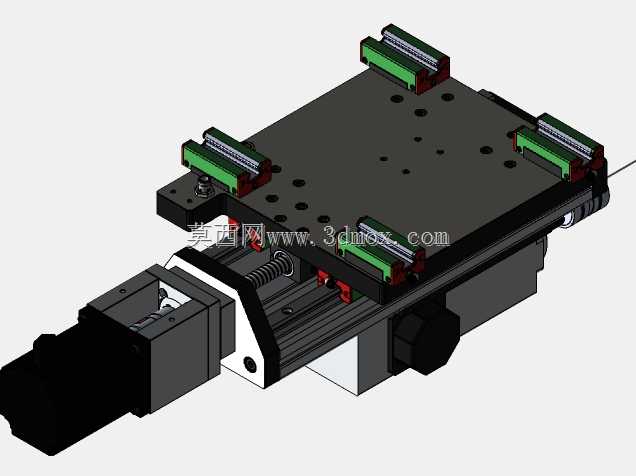

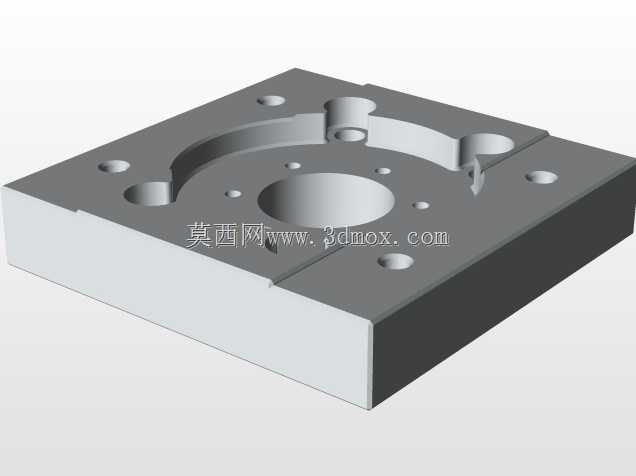

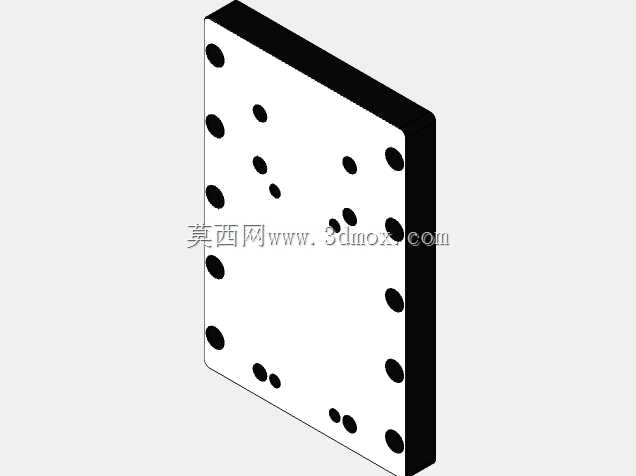

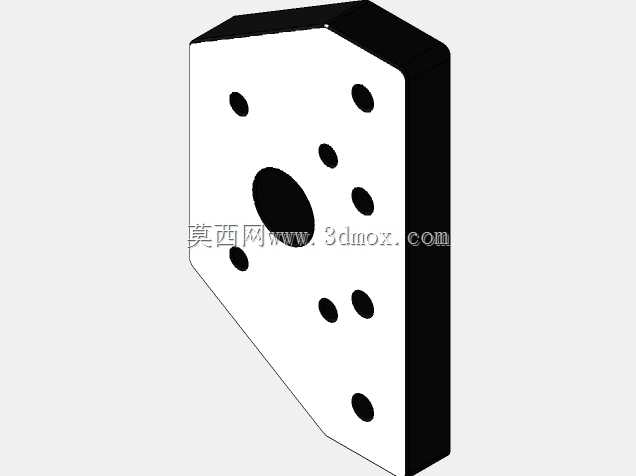

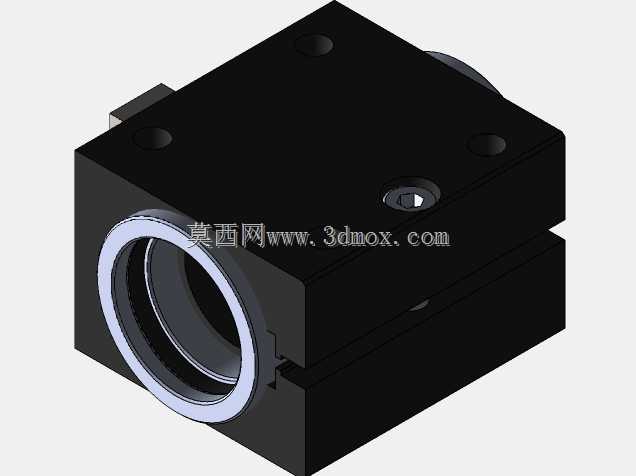

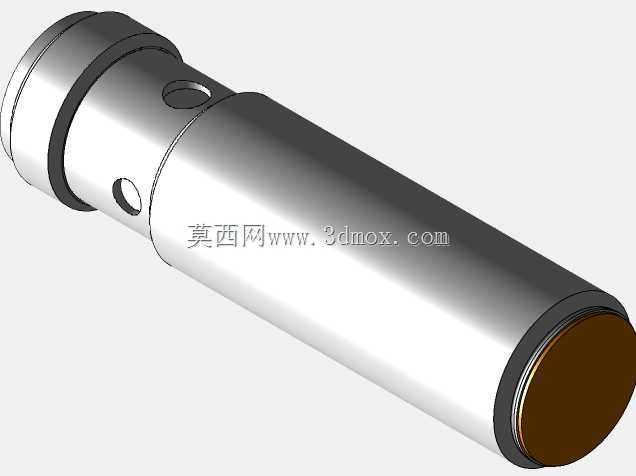

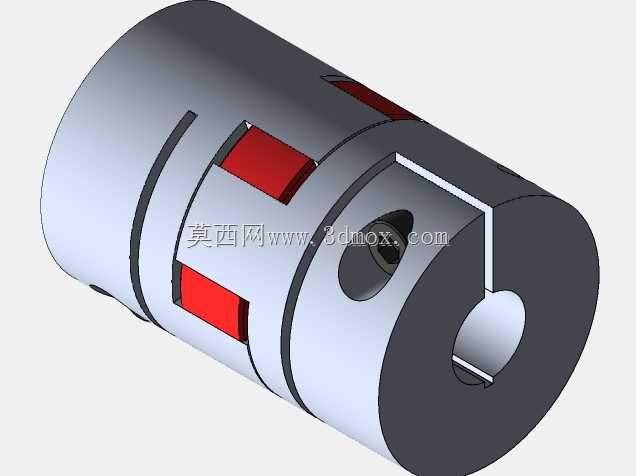

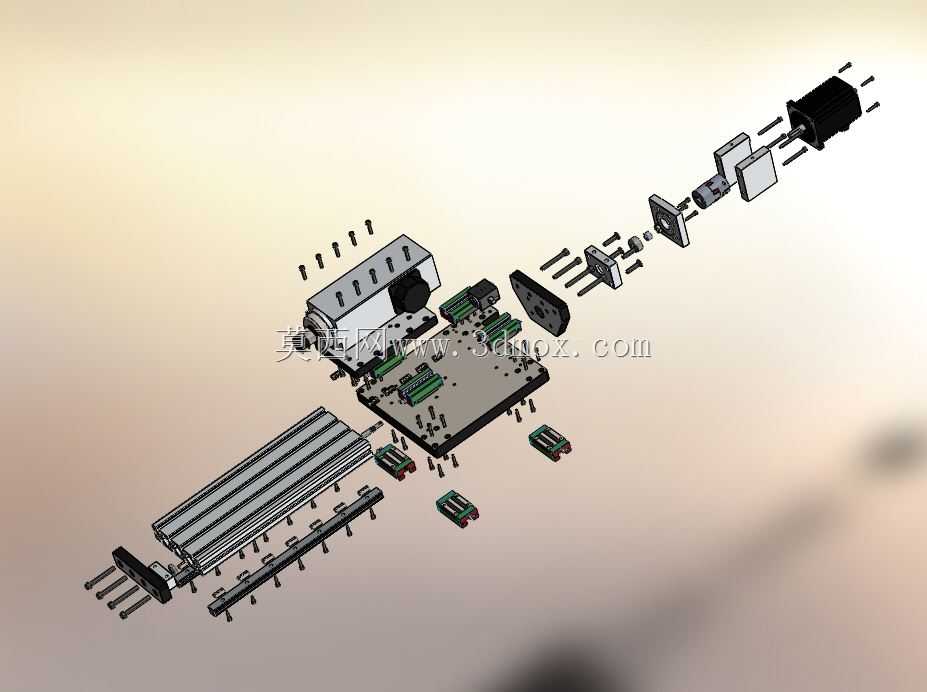

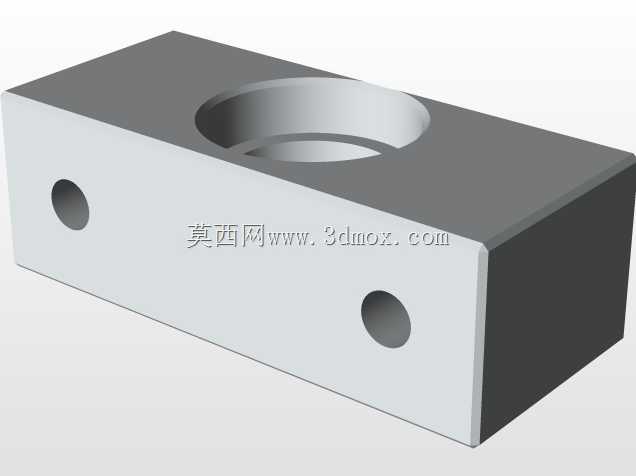

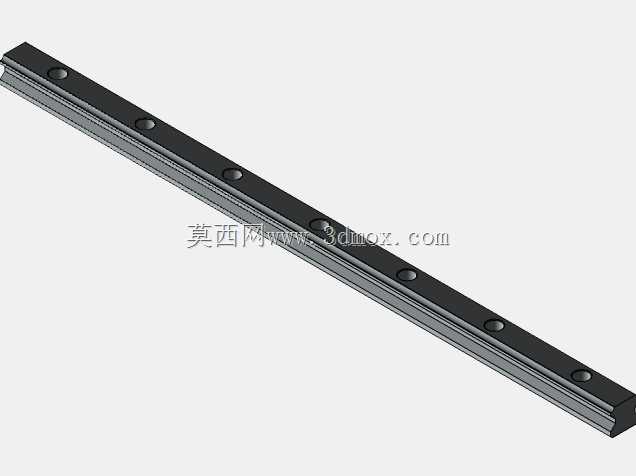

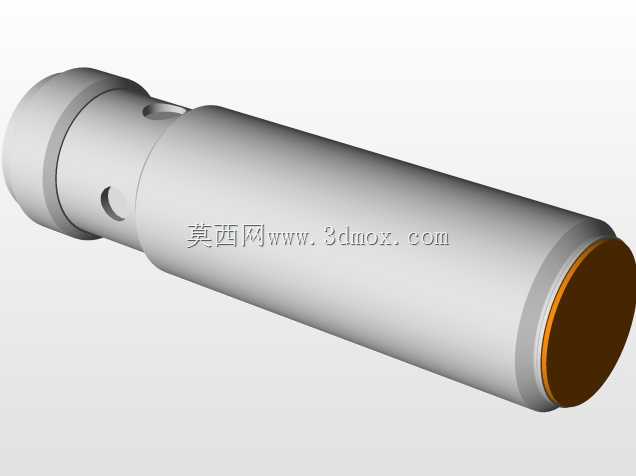

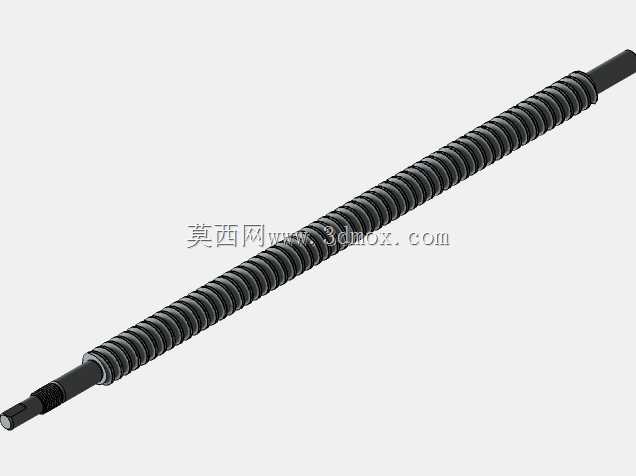

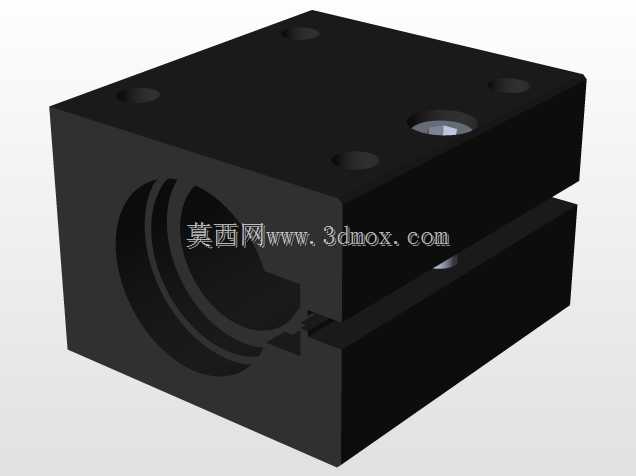

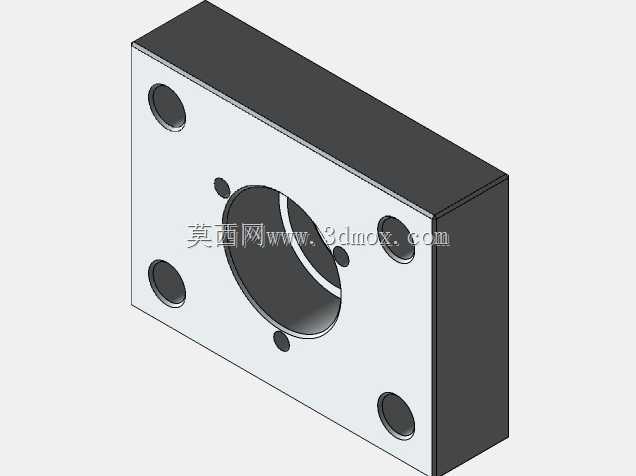

该Z轴传动组件是面向小型DIY数控加工场景开发的核心进给执行单元，主要适配桌面级数控雕刻、小型零件铣削加工等轻量化加工场景，可作为小型数控铣床、桌面雕刻机、DIY数控钻铣设备的垂直方向运动承载结构，承担加工过程中刀具沿Z向的进给、抬刀、下刀动作，是决定小型数控设备垂直方向加工精度、运动稳定性的核心功能部件。整套组件采用模块化集成设计思路，将动力输入、传动转换、运动导向、承载安装等功能单元进行拆分式布局，各部件之间通过标准化的安装接口实现拼接，既方便DIY爱好者根据自身加工需求调整行程、更换动力规格，也便于后期的维护保养与易损件替换。动力端采用步进电机作为动力源，通过耦合器实现电机输出轴与滚珠丝杠的同轴连接，可有效抵消安装过程中产生的微小同轴度误差，避免传动过程中出现卡顿、磨损加剧的问题，保障动力传输的平顺性。传动部分选用滚珠丝杠作为运动转换部件，可将电机的旋转运动精准转换为滑台的直线运动，相比普通梯形丝杠具备更高的传动效率与反向间隙控制能力，能够满足小型数控加工对进给精度的要求。导向部分搭配线性导轨与滑块组件，为滑台的垂直运动提供稳定的导向支撑，可承受加工过程中产生的径向切削力，避免滑台运动过程中出现偏摆、晃动的问题，保障加工过程的稳定性。安装结构上预留了标准化的电机安装位、丝杠支撑座安装位、导轨固定孔位以及滑台工件安装面，使用者可根据自身设备的机架尺寸调整安装位置，适配不同规格的DIY数控机架搭建需求。整套组件的安装边界充分考虑桌面级设备的空间限制，整体结构紧凑，各部件排布合理，不会占用过多的设备安装空间，同时在滑台行程范围内预留了足够的安全运动余量，避免运动过程中出现部件碰撞干涉的问题。在实际使用过程中，该组件可根据加工需求搭配不同扭矩的步进电机，适配不同材质的加工负载，无论是针对软质材料的雕刻加工，还是针对轻金属的小切削量铣削加工，都能提供稳定的Z向进给支撑，帮助DIY爱好者搭建出具备稳定加工能力的小型数控设备。
