紧凑型单双轴切换操纵杆结构设计

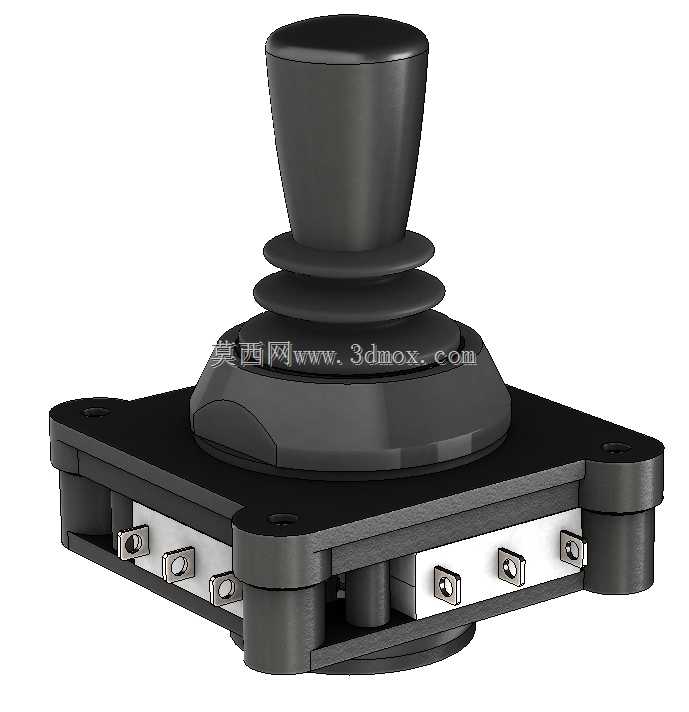

这款紧凑型切换操纵杆主要面向工业操控场景设计，可适配1轴或2轴的操控需求，凭借紧凑的结构设计，能够在狭小的设备安装空间内完成部署，常见于小型工程机械操控台、自动化设备手动操作单元、特种车辆辅助操控面板、工业遥控装置等场景，作为人工指令输入的核心部件，承担着设备动作方向切换、功能档位切换、运行速率微调的实际作用，操作人员通过扳动操纵杆的握柄，即可将动作指令传递至设备的控制端，完成对应的设备操控动作。从功能特性来看，这款操纵杆采用成本效益优先的设计思路，在满足基础操控可靠性的前提下尽可能压缩整体体积与制造成本，底座采用方形法兰式安装结构，四个角预留了标准安装孔位，安装时可直接通过螺栓将操纵杆固定在设备面板或安装支架上，安装边界清晰，不需要额外设计复杂的适配转接结构，能够大幅降低设备集成阶段的设计与装配工作量。操纵杆的握柄采用符合人体工学的锥台造型，表面做哑光防滑处理，操作人员握持时贴合指腹轮廓，长时间操作也不易产生滑脱或手部疲劳，握柄与底座之间设置了多层褶皱式防尘密封结构，能够阻挡工业场景中的粉尘、切削液飞溅、细小碎屑进入操纵杆内部的触点结构，有效延长部件的实际使用寿命。底座侧面布置了多组接线端子，端子采用外露式快接设计，接线时不需要拆开操纵杆的主体外壳，直接将控制线对应接入端子并拧紧固定螺丝即可完成电气连接，大幅降低了现场接线与后期维护的操作难度。设计过程中充分考虑了不同设备的操控适配性，既可以配置为单轴前后扳动的两档位切换结构，也可以扩展为前后、左右扳动的四方向两轴操控结构，能够适配不同设备的操控逻辑需求，整体结构没有冗余的复杂传动部件，动作触发的反馈清晰，扳动到对应档位时会有明确的触感反馈，避免操作人员在视线不离开作业面的盲操作场景下出现误触发的情况。整体外形方正紧凑，突出安装面板的高度经过优化，不会在操控台面上占用过多的上部空间，也不会因为突出过高导致操作人员误碰引发设备误动作，底座内部的触点结构采用耐磨导电材质，能够承受数万次的反复扳动操作，满足工业场景下高频次使用的可靠性要求。
