曲柄滑块直线旋转运动转换机构

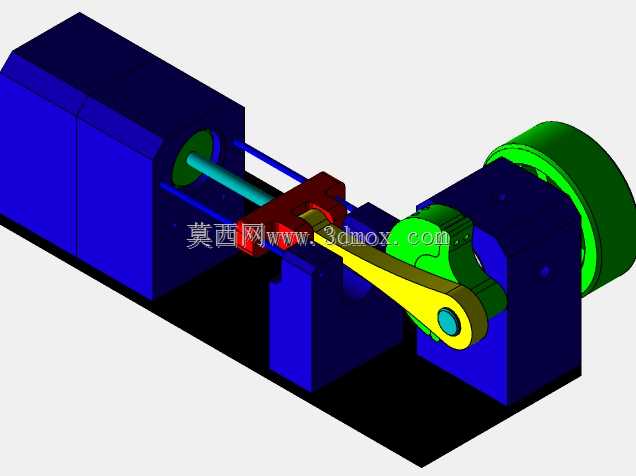

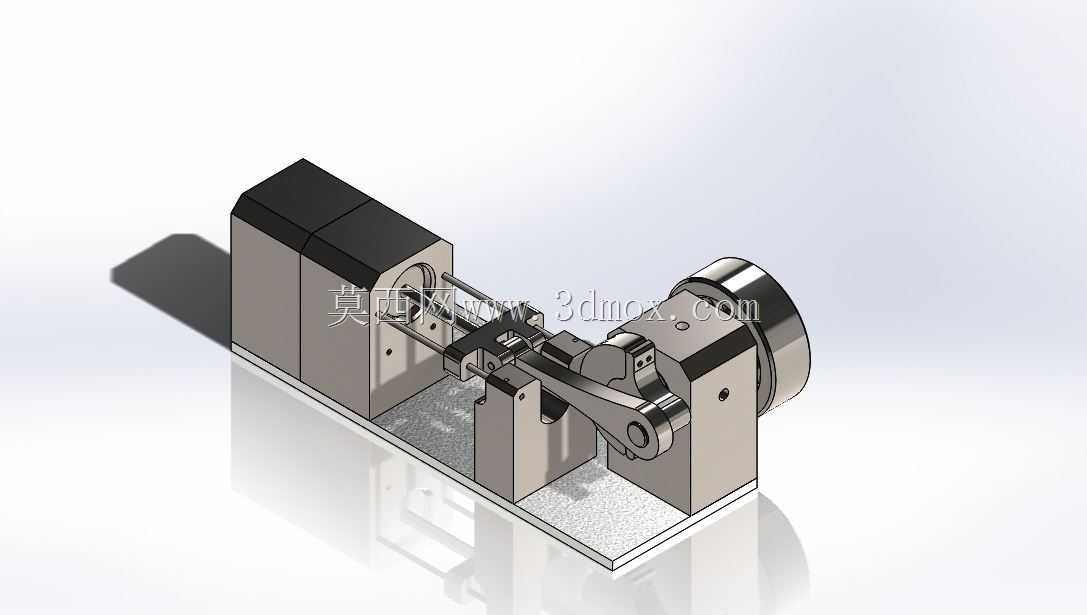

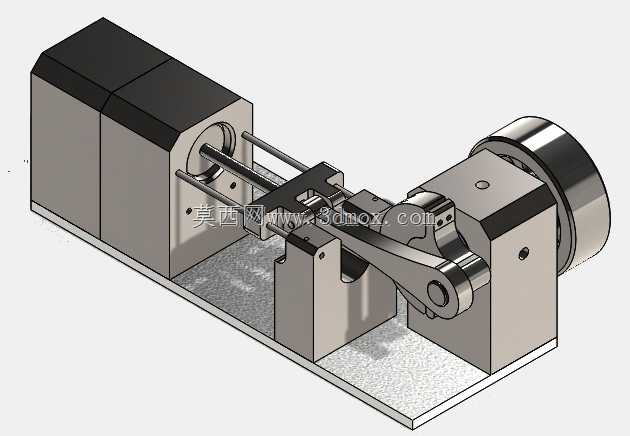

该曲柄滑块机构是机械传动领域中实现运动形式转换的核心基础构件，广泛应用于需要在旋转运动与直线往复运动间完成动力传递的各类工业场景中，在内燃机、往复式柱塞泵、空气压缩机、冲压设备以及自动化生产线的往复送料单元中都能见到这类机构的成熟应用。在实际生产场景里，这套机构既可以将曲柄端输入的连续旋转运动，转化为滑块端的可控直线往复输出，驱动活塞完成介质抽吸、冲压作业、工件推送等工序；也可以将滑块端输入的直线往复动力，转化为曲柄端的旋转扭矩输出，适配活塞式动力装置的动力输出需求。从功能特性来看，这套机构通过刚性连杆完成曲柄与滑块的动力衔接，传动过程无打滑丢转问题，运动轨迹精准可控，可根据实际工况需求调整曲柄偏心距，以此改变滑块的行程范围，适配不同作业行程的使用需求，同时整体结构承载能力强，可适配中高负载的连续传动工况，运行过程平稳可靠，维护难度低。在设计思路上，这套机构采用对称式支撑基座布局，曲柄回转端设置独立的支撑座保障旋转精度，滑块运行方向配置双导向支撑结构，避免滑块往复运动过程中出现偏磨、卡滞问题，连杆两端采用铰接连接结构，既保障动力传递的刚性，又可抵消运动过程中的微小位置偏差，降低装配精度要求。从安装边界来看，整套机构采用一体化平板式安装底座，所有功能构件均集成在底座安装面上，安装时只需将底座固定在设备的预设安装平面即可完成定位，无需额外搭建复杂支撑结构；机构的横向尺寸沿滑块运动方向延伸，曲柄回转区域预留了充足的安全运转空间，不会与周边安装构件产生运动干涉，滑块的输出端预留了标准连接接口，可直接对接活塞、推杆等末端执行构件，能够快速集成到各类整机设备的传动系统中，大幅缩短设备的研发装配周期。
