小型6V直流有刷电机整机结构

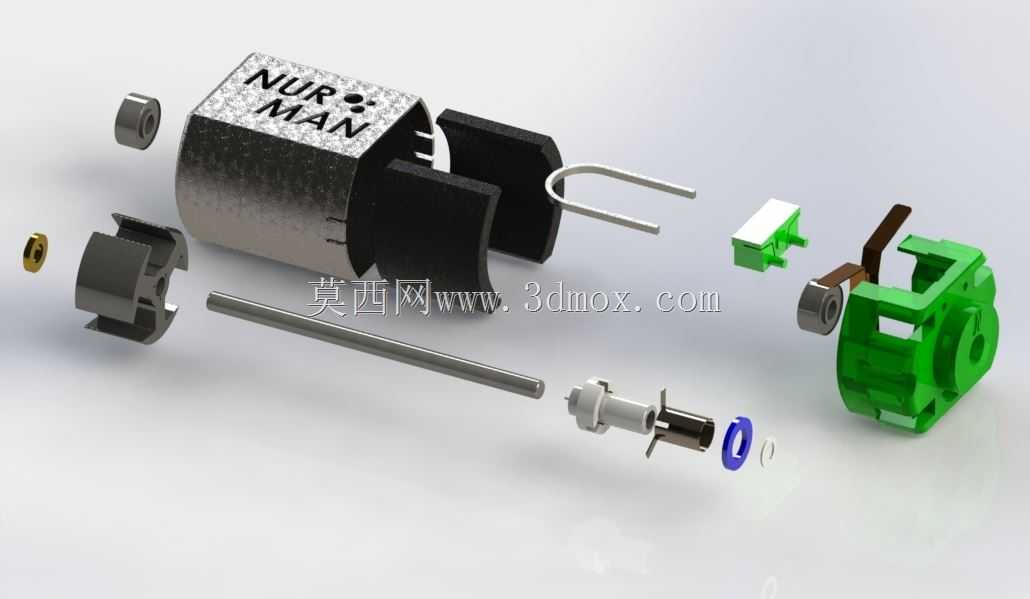

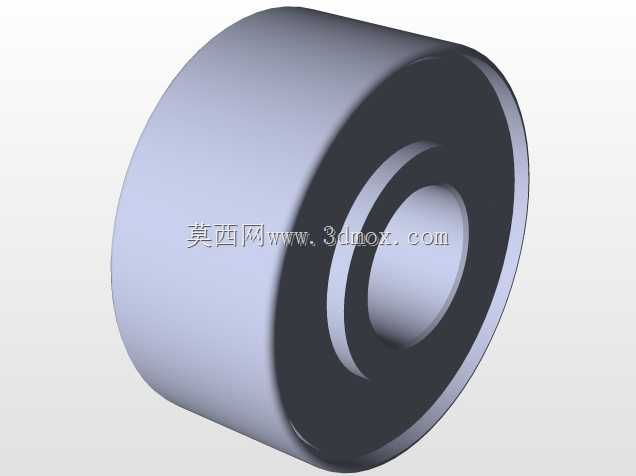

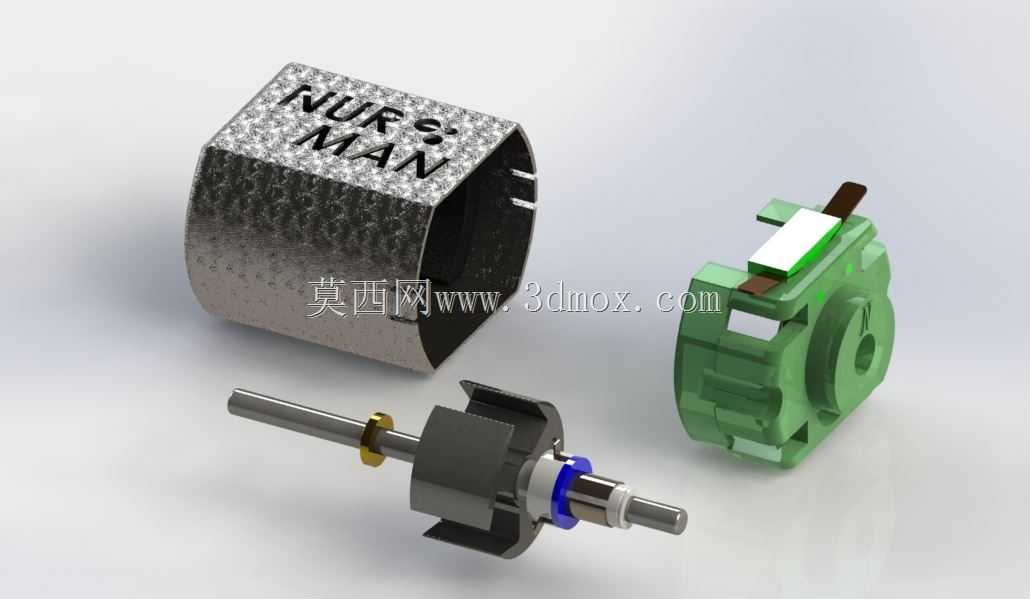

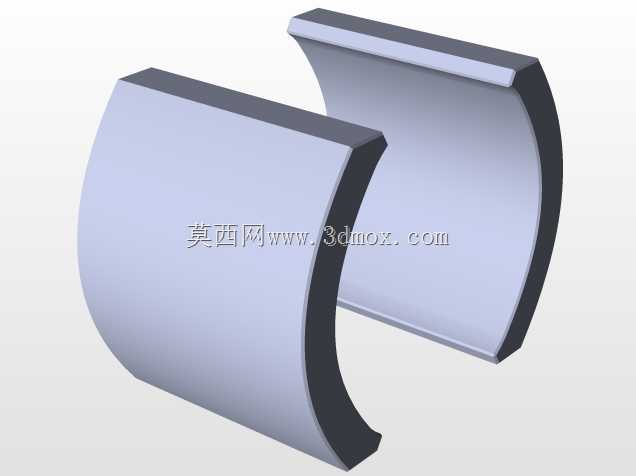

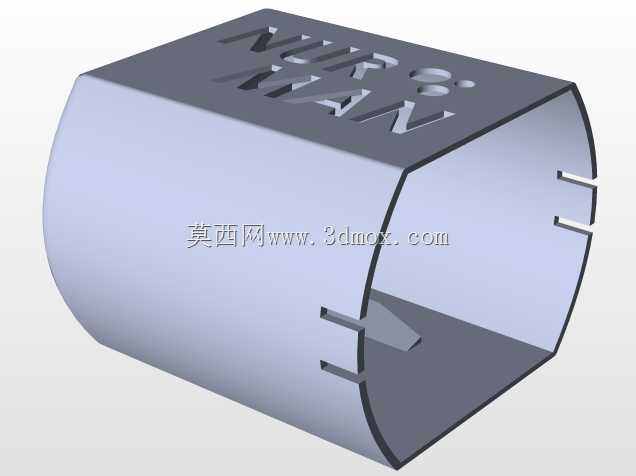

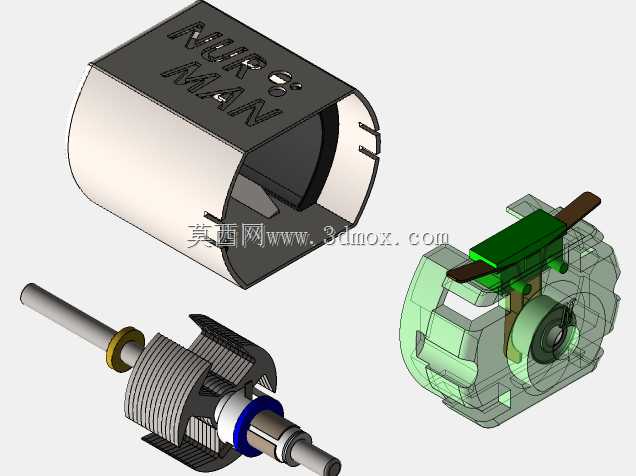

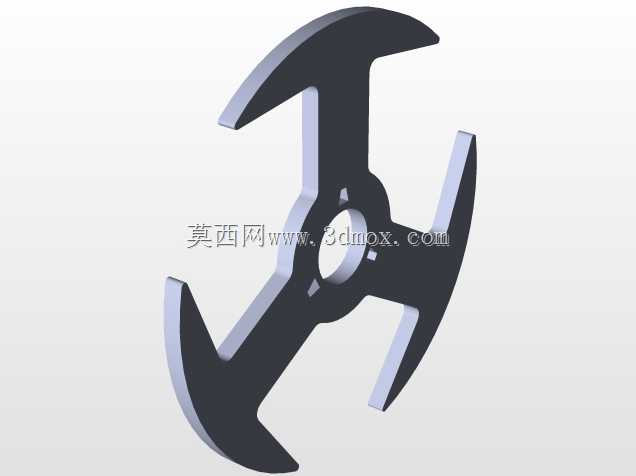

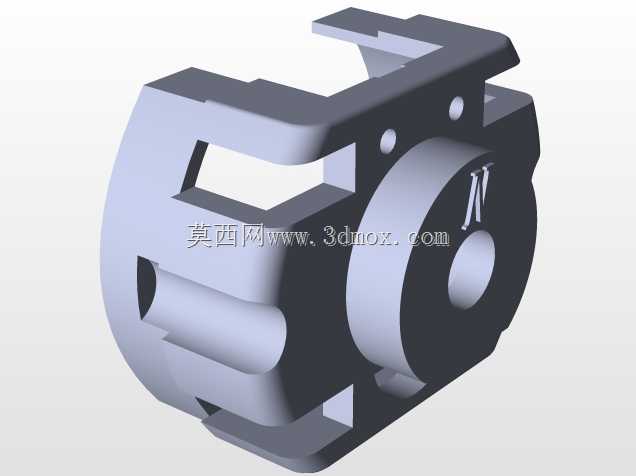

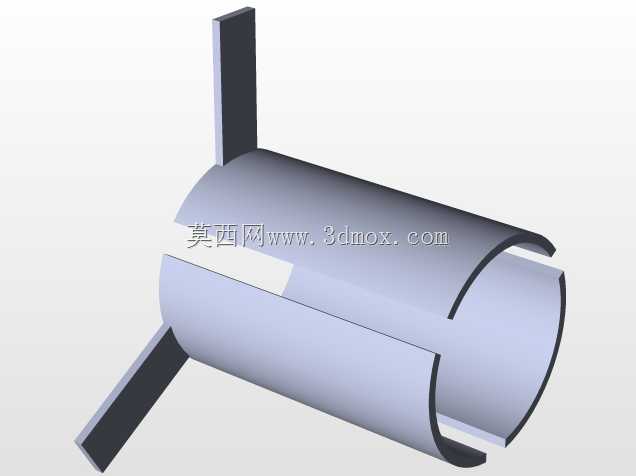

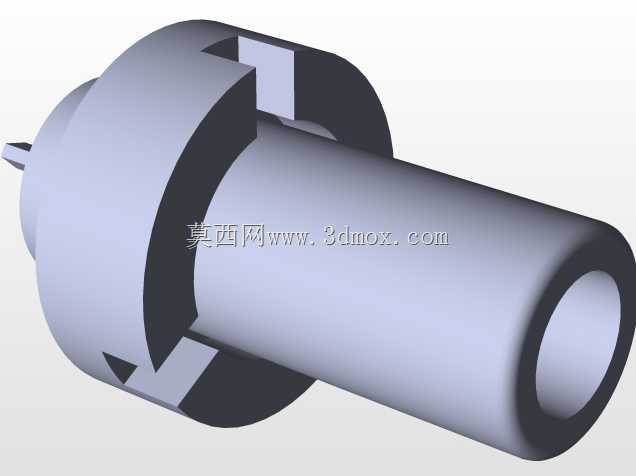

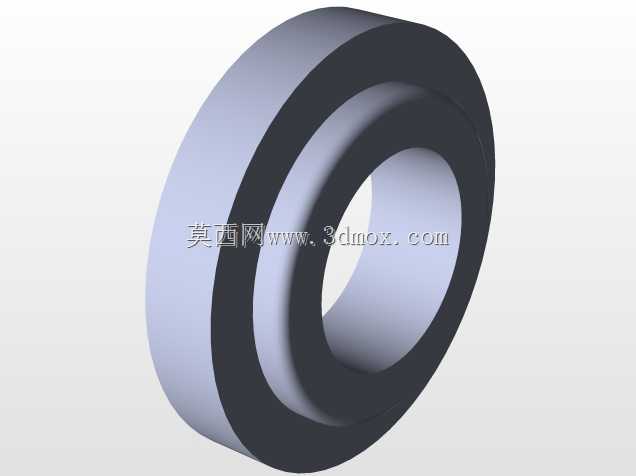

这款小型6V直流有刷电机，是面向低功耗便携电子设备、小型智能硬件、桌面级创意装置开发的动力输出部件，常见应用场景涵盖手持小型风扇、迷你电动玩具、桌面智能传动装置、小型精密仪器驱动模块、学生科创竞赛动力单元等领域，能够在低压直流供电场景下提供稳定的旋转动力输出，适配电池供电的便携类产品动力需求。从实际用途来看，该电机可将6V直流电能转化为旋转机械能，通过输出轴连接各类传动负载，完成旋转驱动、扭矩传递的核心功能，适配低转速、小扭矩的轻载传动场景，运行噪音低、启动响应快，适合对供电电压、安装空间有严格限制的小型设备使用。从产品功能特性来看，整机采用分体式结构设计，拆解后可分为金属机壳、带绕组转子总成、塑料端盖支架、碳刷供电组件四个核心部分：金属机壳采用拉伸成型的薄壁钢结构，表面做纹理化处理兼顾散热与结构防护，内壁贴附永磁磁瓦提供恒定磁场；转子总成采用叠片铁芯绕制绕组，输出轴搭配铜质衬套与绝缘隔套，保证转动过程的同轴度与电气绝缘性；塑料端盖采用一体化注塑成型，集成碳刷安装位与输出轴支撑孔，既可以固定碳刷组件与换向器的接触位置，也能对转子端部形成径向支撑，减少转动过程的径向窜动。从设计思路来看，该结构优先考虑装配便捷性与量产工艺适配性，机壳与端盖采用卡扣式配合无需额外紧固件，转子组件预装轴承与绝缘件后可直接推入机壳完成装配，能够适配自动化产线的快速组装需求；同时结构设计上充分考虑散热需求，金属机壳的大表面积可快速导出绕组运行产生的热量，避免长时间运行出现过热退磁问题。从外形尺寸与安装边界来看，整机为类圆柱型结构，机壳外径适配小型设备的常规安装仓尺寸，输出轴直径与伸出长度符合小型传动件的通用连接标准，端盖预留的安装卡位可直接卡入设备预设的安装槽内，无需额外设计复杂的固定结构，能够帮助终端产品压缩整体结构尺寸，预留更多空间给其他功能模块。
