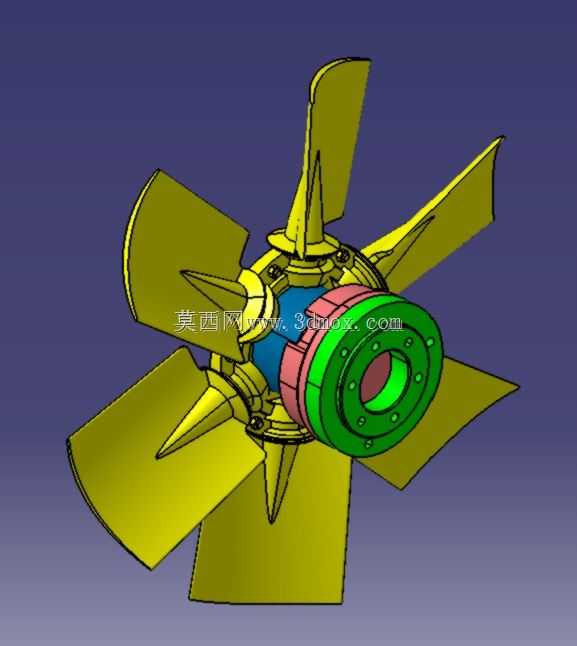

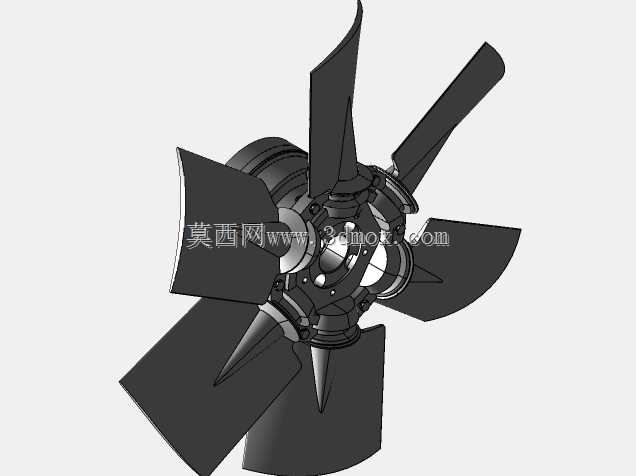

工业轴流通风冷却扇叶组件结构设计

该结构主要应用于工业设备配套的通风散热场景，常见于大型动力设备舱室通风、工业冷却系统送风、生产车间岗位送风以及大型机电设备的外置散热单元，核心用途是通过定向旋转推动空气形成稳定的定向气流，带走设备运行过程中产生的累积热量，或是在密闭作业空间内形成空气循环，避免局部区域热量堆积造成设备元器件过热老化、作业环境温度超标等问题，保障配套设备长期处于合理的工作温度区间，降低高温引发的设备故障概率。

从功能特性来看，该扇叶组件采用六叶前倾式翼型叶片设计，叶片根部做了加厚导流过渡处理，能够在较低转速下实现较大的送风量，同时叶片前缘的切角设计可以有效切割气流，降低旋转过程中产生的气动涡流噪音，提升运行平稳性。中心集成的安装基座做了分层同轴设计，内层为轴孔配合定位面，带有精准的止口结构，能够与驱动电机的输出轴实现高精度同轴配合，避免旋转过程中出现偏心抖动；中层为密封隔层，能够阻隔气流中的粉尘、水汽侵入后端驱动部件；外层为连接法兰，带有均匀分布的紧固孔位，可实现扇叶与驱动端的牢靠固定，承受高速旋转带来的离心载荷。

设计过程中优先考量了气动效率与结构强度的平衡，叶片曲面采用变截面翼型参数，从叶根到叶尖的安装角逐步递减，匹配不同旋转半径处的线速度差异，让整个叶片工作面的气流推动效率保持一致，减少叶尖处的气流损耗。同时叶片与中心轮毂的连接位置设置了放射状加强筋，既能够引导轮毂处的气流平顺流向叶片工作面，减少入口处的气流紊流，也能提升叶片根部的连接强度，承受长期旋转带来的交变载荷，避免根部出现疲劳断裂。

在安装边界方面，该组件的中心轴孔采用标准公制配合尺寸，法兰孔位的分布圆直径适配常规工业驱动端的安装规格，整体旋转外径控制在适配中小功率驱动单元的区间内，轴向安装厚度紧凑，不需要额外占用过大的安装空间，既可以适配直连式驱动结构，也可以通过皮带传动结构实现动力输入，能够灵活匹配不同安装空间的通风散热需求，安装时仅需要保证组件与防护网罩之间留有足够的安全间隙，避免旋转过程中出现剐蹭即可完成装配。
