履带式桁架臂起重作业设备结构模型

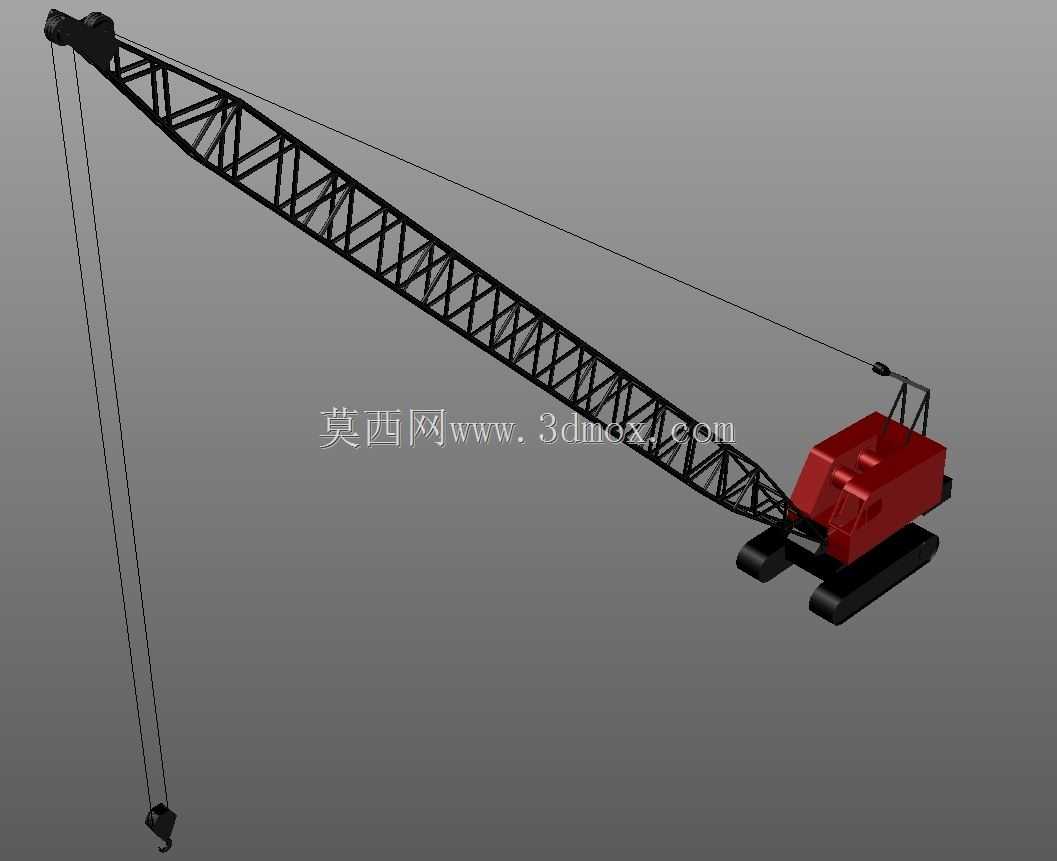

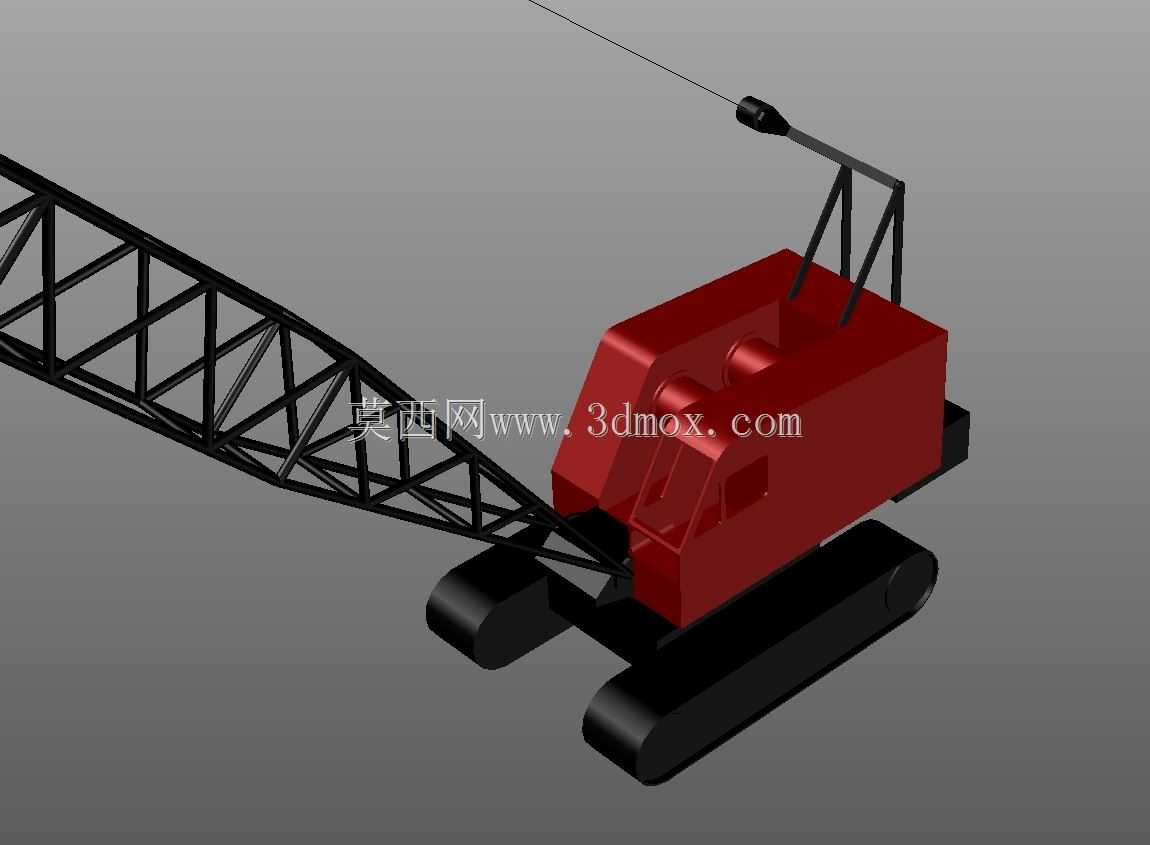

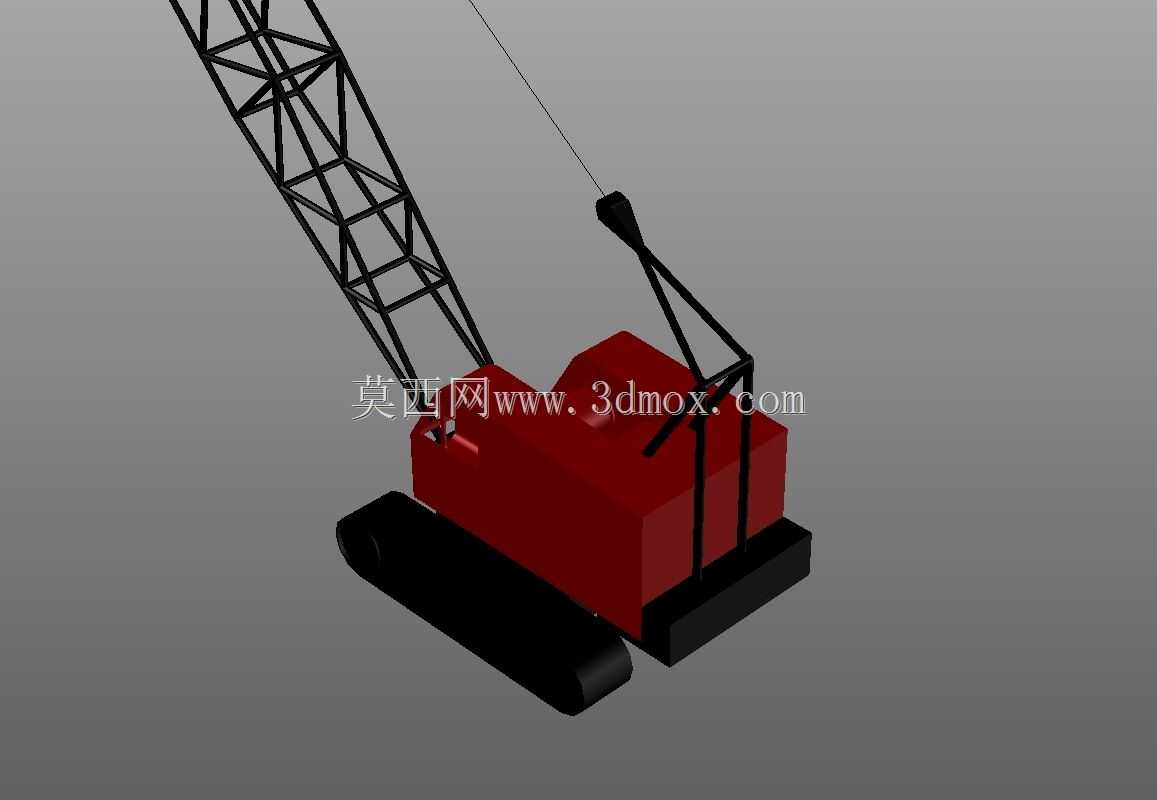

这款履带式桁架臂起重设备的三维结构模型，完整还原了重型工程吊装作业核心装备的真实构造，可用于起重机械结构教学、作业工况模拟推演、吊装方案可视化验证等多个场景。在实际工程应用中，这类履带式桁架臂起重机广泛适配野外基建施工、大型设备进场吊装、重型构件转运就位、风电塔筒分段吊装、桥梁预制梁架设等复杂作业场景，凭借履带底盘的大接地面积特性，能够在未硬化的泥泞场地、松软施工区域稳定作业，无需额外铺设作业垫板即可完成带载行走，适配多种复杂非硬化场地的吊装需求。从设备功能特性来看，该模型完整呈现了桁架式主臂的格构式受力结构，这种镂空桁架结构在保证臂架整体抗弯、抗扭强度的前提下，大幅降低了臂架自身重量，有效提升了设备的额定起重量与作业幅度覆盖范围，臂架通过多节段标准节拼接设计，可根据实际吊装的高度、幅度需求灵活调整臂架组合长度，适配不同作业半径下的吊装载荷要求。模型同时还原了履带行走机构的驱动轮、导向轮、支重轮与履带板的配合结构，行走系统采用双侧独立驱动设计，可实现原地转向、小半径转弯，能够在狭窄施工场地内灵活调整作业站位，无需频繁拆解转运即可完成多点位吊装作业。在设计思路层面，该模型严格遵循起重机械的载荷传递逻辑，从吊钩滑轮组的起升钢丝绳走线，到臂架根部的铰点受力结构，再到回转支承的载荷传递路径，最后到履带底盘的载荷分散结构，完整复现了起升载荷从吊点到底盘的全链路传递关系，每一处结构的尺寸比例都参考真实同吨位履带起重机的设计参数，臂架铰点位置、回转中心与底盘重心的相对位置都经过受力合理性校验，保证模型结构符合真实设备的力学设计逻辑。从外形尺寸与安装边界来看，该模型还原的设备在常规臂架配置下，作业状态最小回转半径可覆盖机身周边近距离吊装需求，最大作业幅度可覆盖数十米范围的吊装点位，履带底盘的横向跨距、纵向长度都符合重型起重设备的稳定性设计要求，作业时无需额外伸出支腿即可保证额定载荷下的抗倾覆稳定性，非作业状态下可将臂架拆解分段，配合履带底盘的自行走能力完成短距离转场，长距离转运时可将主机、臂架、配重块拆分后通过平板拖车运输，满足跨区域施工的转场需求。模型还还原了上车操作室、起升卷扬机构、变幅钢丝绳系统、配重块安装位等细节结构，能够直观展示起重作业时变幅、起升、回转三大动作的结构配合关系，帮助从业者快速理解这类重型起重设备的作业原理与结构逻辑。
