船用折叠伸缩式Palfinger起重吊机结构

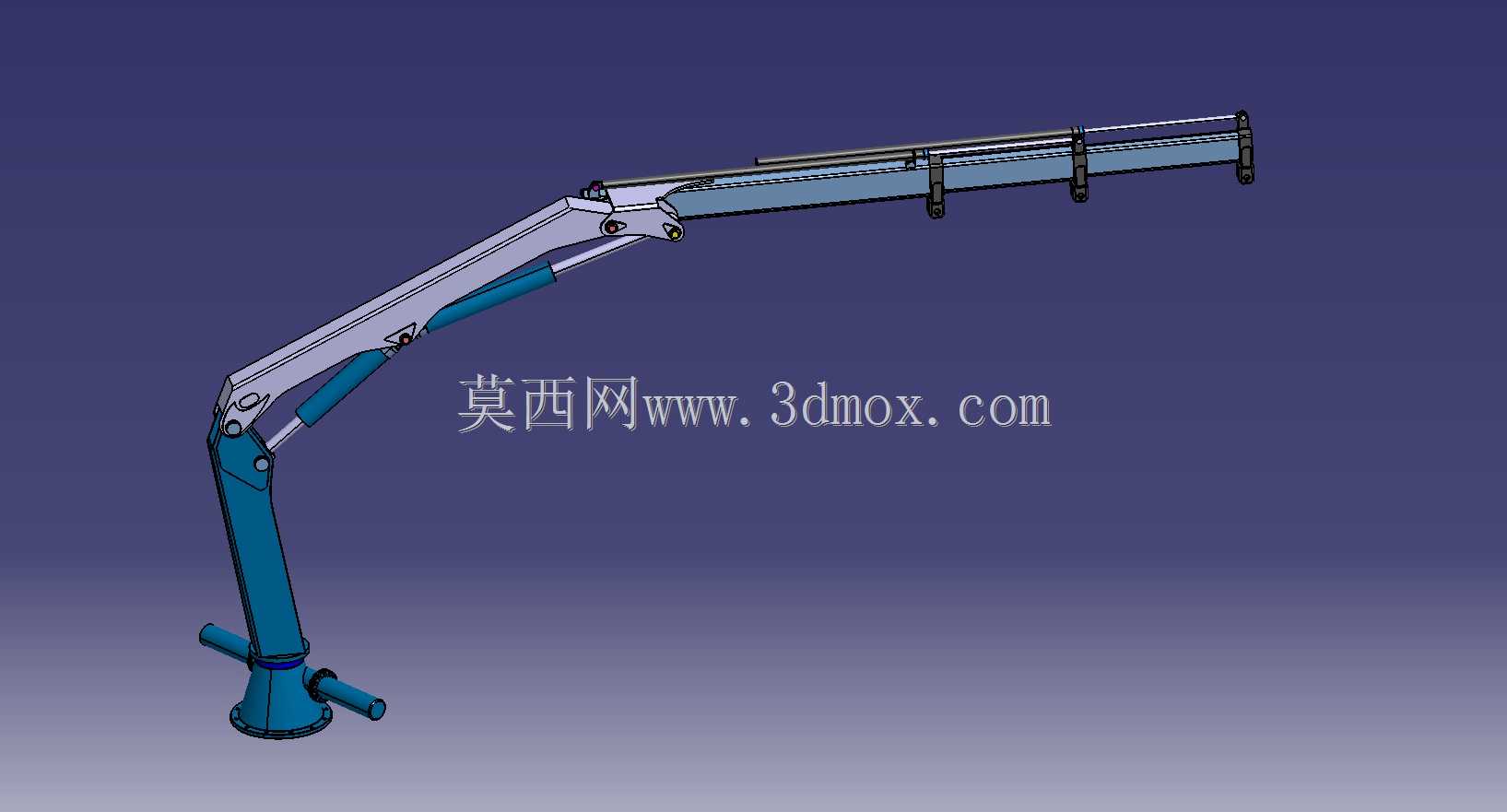

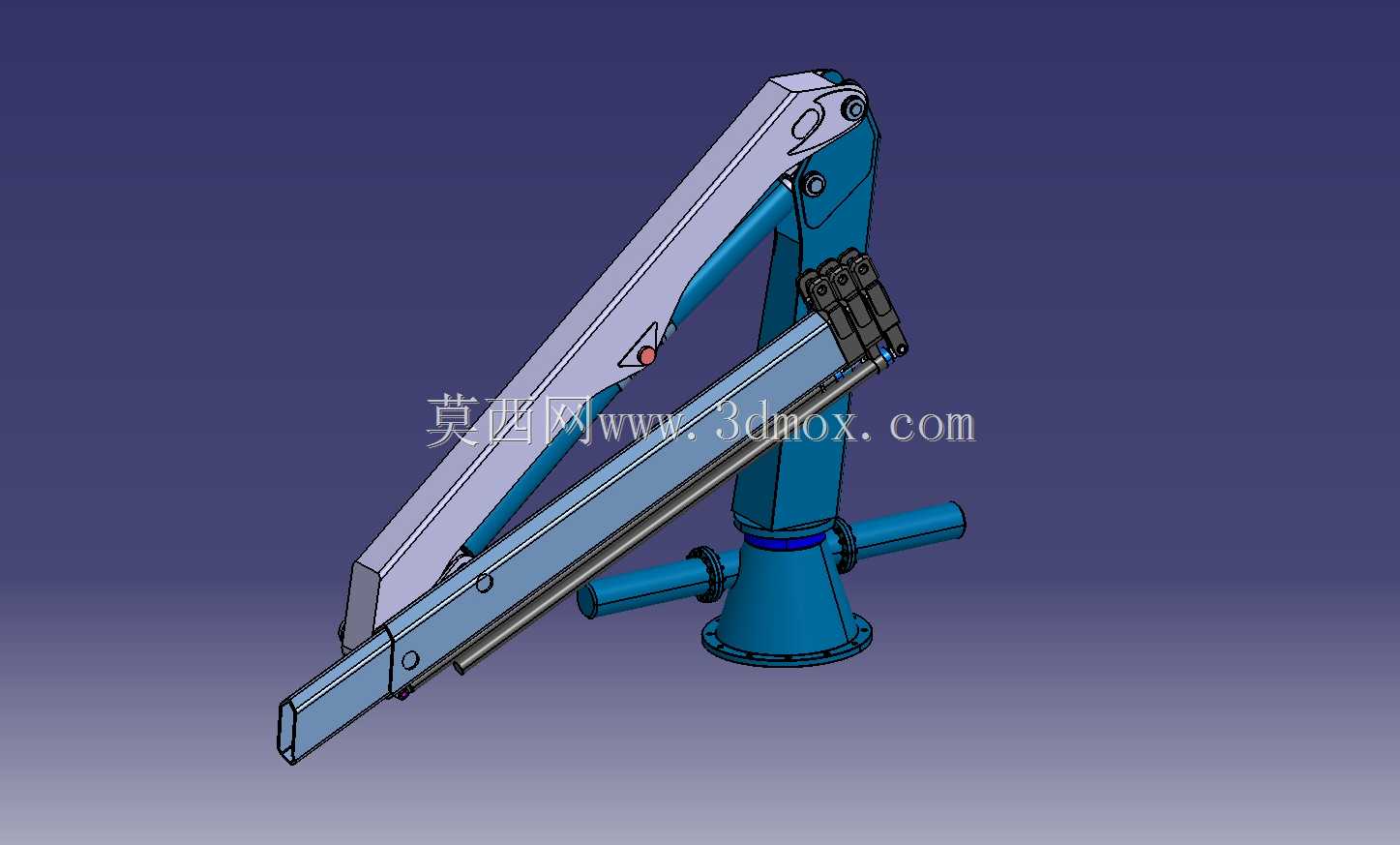

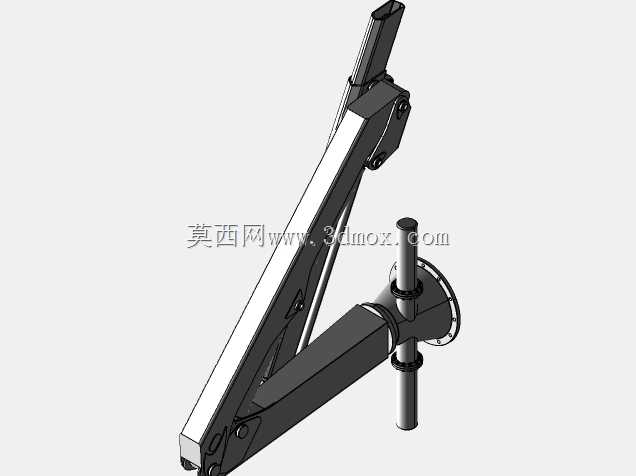

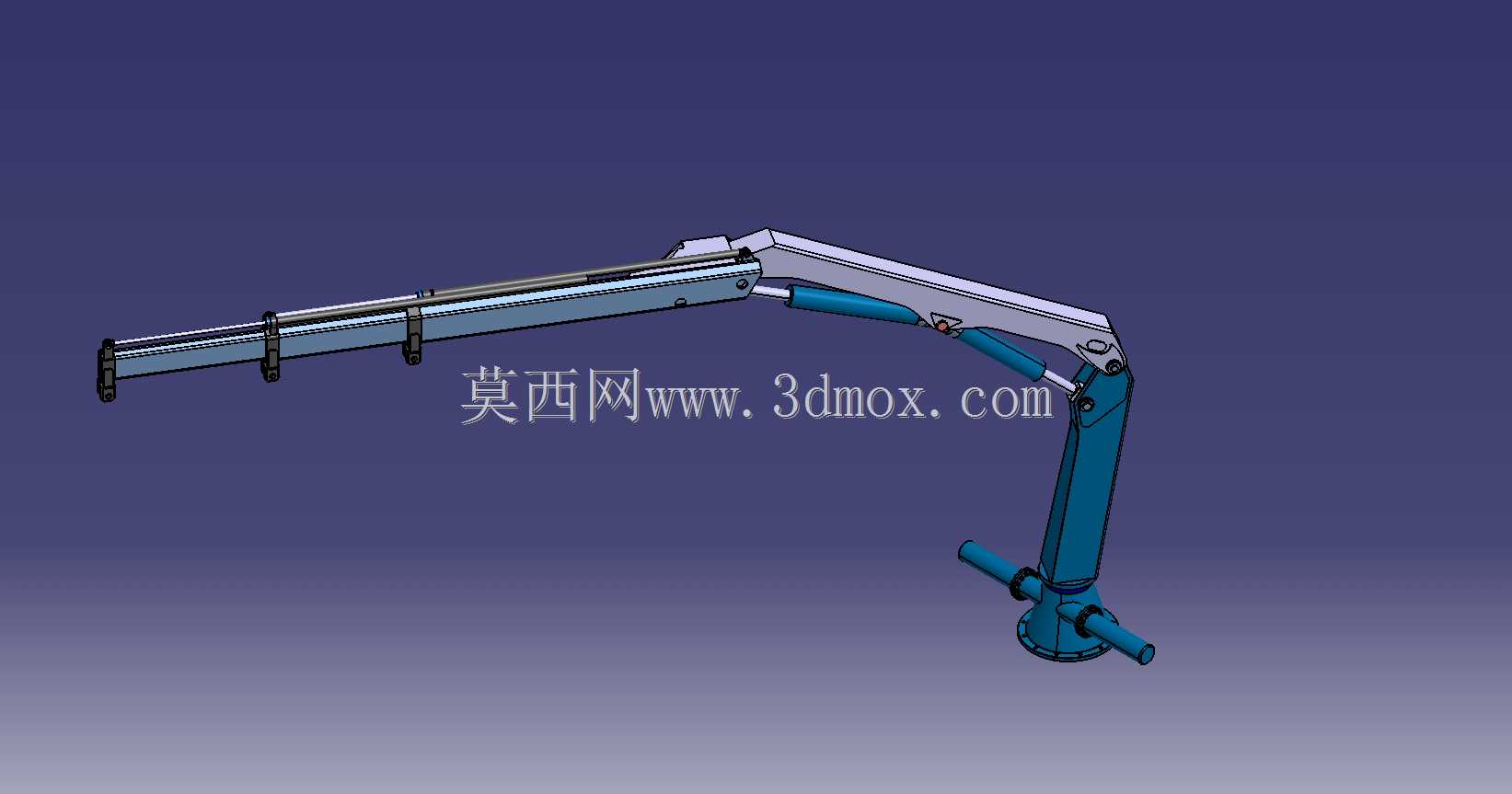

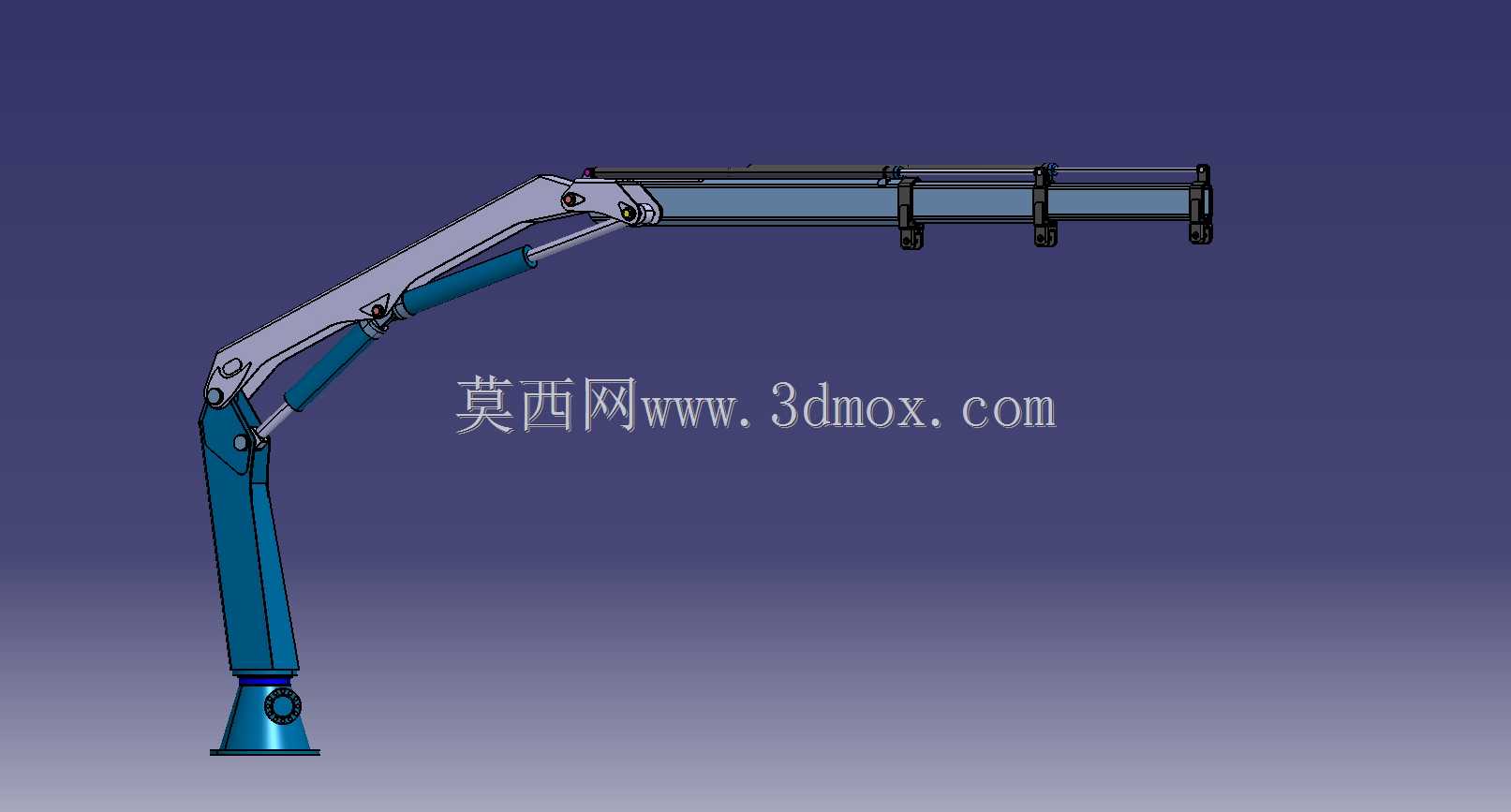

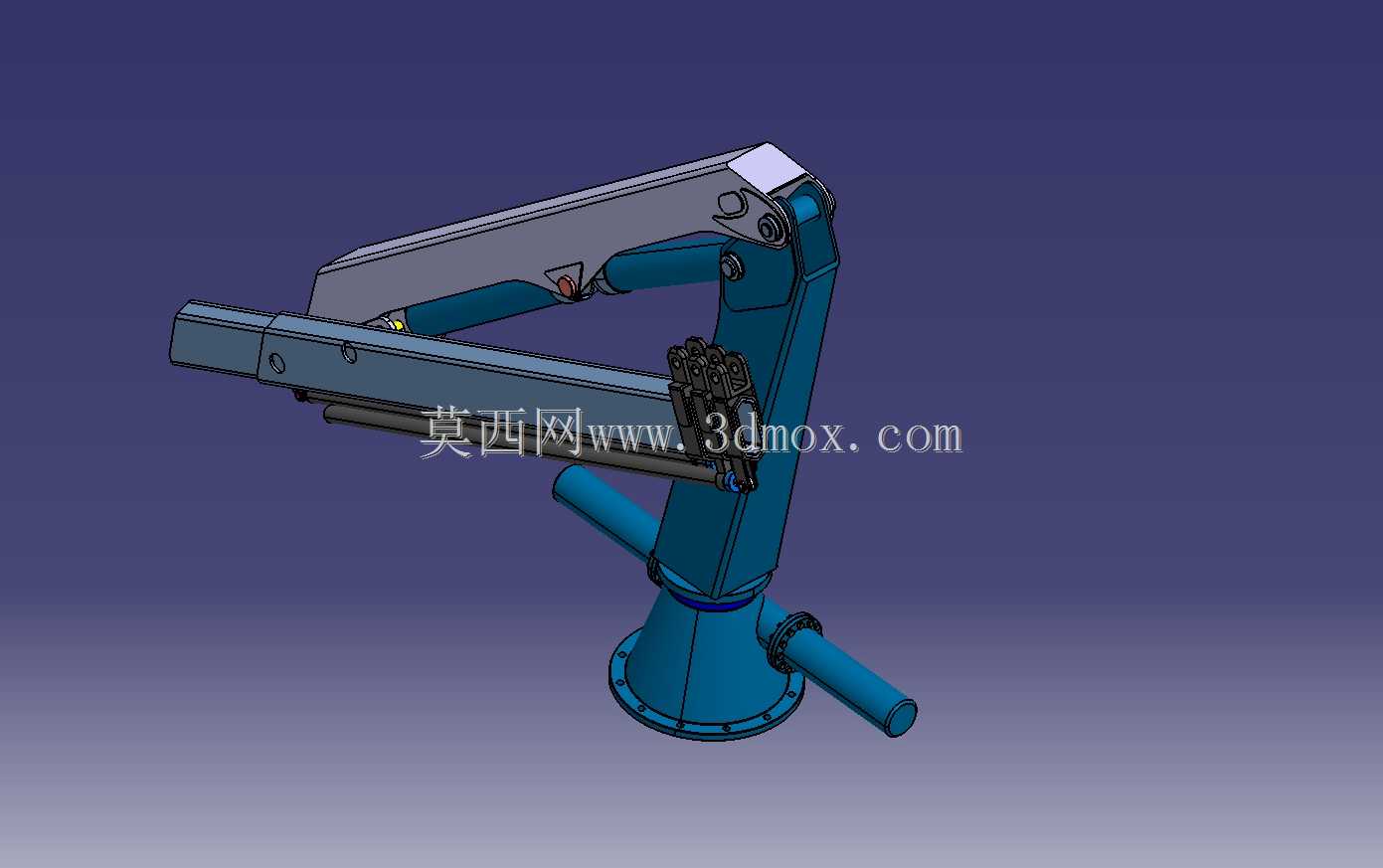

这款折叠伸缩式船用起重设备，主要适配内河及近海作业船舶的甲板安装场景，可覆盖船舶靠泊时的物资补给转运、船载设备检修吊装、水上作业工况下的物料转移等核心使用需求，能够在船舶有限的甲板空间内完成小吨位重物的起吊、变幅、回转全流程作业，适配渔船、工程作业船、小型运输船等多种船型的甲板作业要求。设备采用多段折叠臂加内置伸缩臂的组合结构设计，非作业状态下可将多节臂架完全折叠收放至基座侧方，大幅压缩设备停放时的占用空间，避免遮挡甲板通行区域、干涉船舶其他甲板设备的正常使用；作业状态下可通过臂架的展开与伸缩调整作业半径，覆盖甲板侧方一定范围内的作业区域，配合基座的回转结构可实现周向范围内的作业覆盖，满足不同方位的吊装需求。设计过程中重点考量船用工况的特殊使用要求，基座采用法兰式安装结构，可直接与甲板预设的加强安装基座通过紧固件刚性连接，安装边界匹配常规中小型船舶甲板的承重设计标准，无需对船体结构做大规模改造即可完成装配；臂架的铰接点位均做了密封防护设计，适配海上高盐雾、高湿度的作业环境，降低铰接结构的锈蚀卡滞风险。臂架的折叠与伸缩动作通过内置的液压驱动组件实现，各段臂架的受力路径经过反复校核，在保证结构强度满足额定起重量要求的前提下，尽可能优化臂架截面尺寸，降低设备整体自重，减少对船舶甲板承重的额外负载；臂架末端预留了标准吊具安装接口，可根据作业需求换装吊钩、吊网、专用夹具等不同吊具，适配不同形态物料的吊装需求。设备整体外形紧凑，折叠状态下的外轮廓尺寸适配多数中小型船舶的甲板预留安装空间，作业时的臂架运动轨迹经过优化，可避免展开过程中与船舶上层建筑、甲板其他固定设备发生干涉，同时臂架的伸展速度、变幅角度均匹配船用作业的安全操作要求，可在船舶有一定横摇幅度的工况下保持稳定的作业状态，满足水上作业的安全规范要求。
