气动钣金切割作业设备结构设计

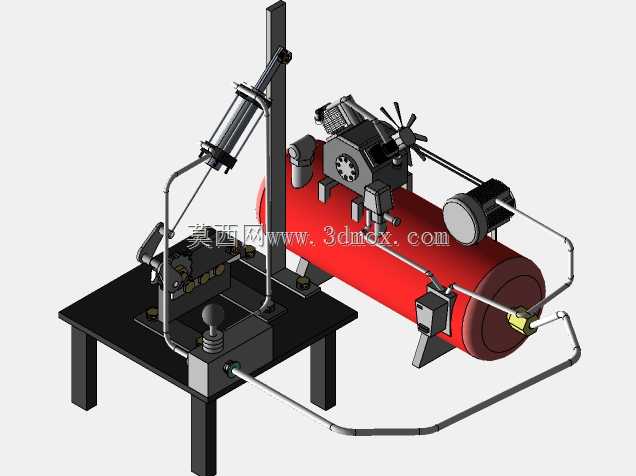

这款气动驱动的钣金切割设备，主要面向中小型五金加工、钣金制品生产、机箱机柜加工等车间的薄板裁切作业场景，可适配厚度0.5-3mm的冷轧钢板、镀锌板、薄铝板等常见钣金材料的定长裁切、异形修边工序，相比传统手动剪切设备，能大幅降低操作人员的劳动强度，同时提升切口的整齐度与加工一致性，减少后续打磨修边的工序耗时。设备整体采用台式安装布局，底部为四腿支撑的方形钢制工作台，台面预留了工装安装孔位与工件定位基准边，可根据加工需求加装挡料定位块、快速压钳等辅助工装，工作台整体占地尺寸约为1200mm*800mm，安装时需预留后侧与右侧各300mm的管路维护空间，整体高度适配常规站立作业的人机工程要求，操作人员无需弯腰即可完成上料、对位、操控的全流程动作。设备的动力供给部分集成了卧式储气稳压单元，可稳定存储压缩空气并平衡气路压力波动，避免车间气源压力不稳导致的切割力度不均问题，储气单元通过硬质金属管路分别连接气动执行切割组件与工件压紧机构，管路走向沿工作台支架与设备基座排布，采用直角弯头衔接减少气阻，同时避免管路外露被工件剐蹭破损。切割执行端采用立式气动缸驱动的切刀结构，搭配可调节的行程限位结构，可根据待加工钣金的厚度调整切刀下行行程，避免切刀过度撞击工作台面造成刃口崩损；设备操控端设置了手动换向阀与操作手柄，操作人员可通过手柄控制气路通断与方向，实现压紧机构先下压固定工件、随后切刀下行完成裁切的动作逻辑，整套动作顺序通过气路逻辑阀实现机械联动，无需额外电控系统即可完成连贯作业，在无供电的纯气源车间也可正常使用。设计过程中充分考虑了日常维护的便捷性，气动缸、阀组等易损部件均采用快插式气路接头，更换部件时无需复杂工具即可完成拆装，切刀部分采用模块化安装结构，刃口磨损后可快速拆卸修磨或更换，无需拆解整套执行机构；设备整体的重心集中在工作台后侧的储气单元位置，正常作业时不会因为切刀下压的冲击力出现台面晃动，底部支脚可调节水平高度，适配地面不平整的车间安装环境，可直接固定在水泥地面或者放置在减震垫上使用，无需额外浇筑安装基础。
