台式高精度数控等离子切割设备结构

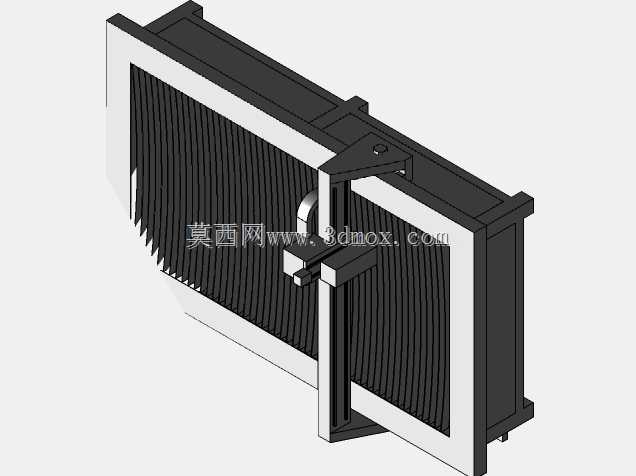

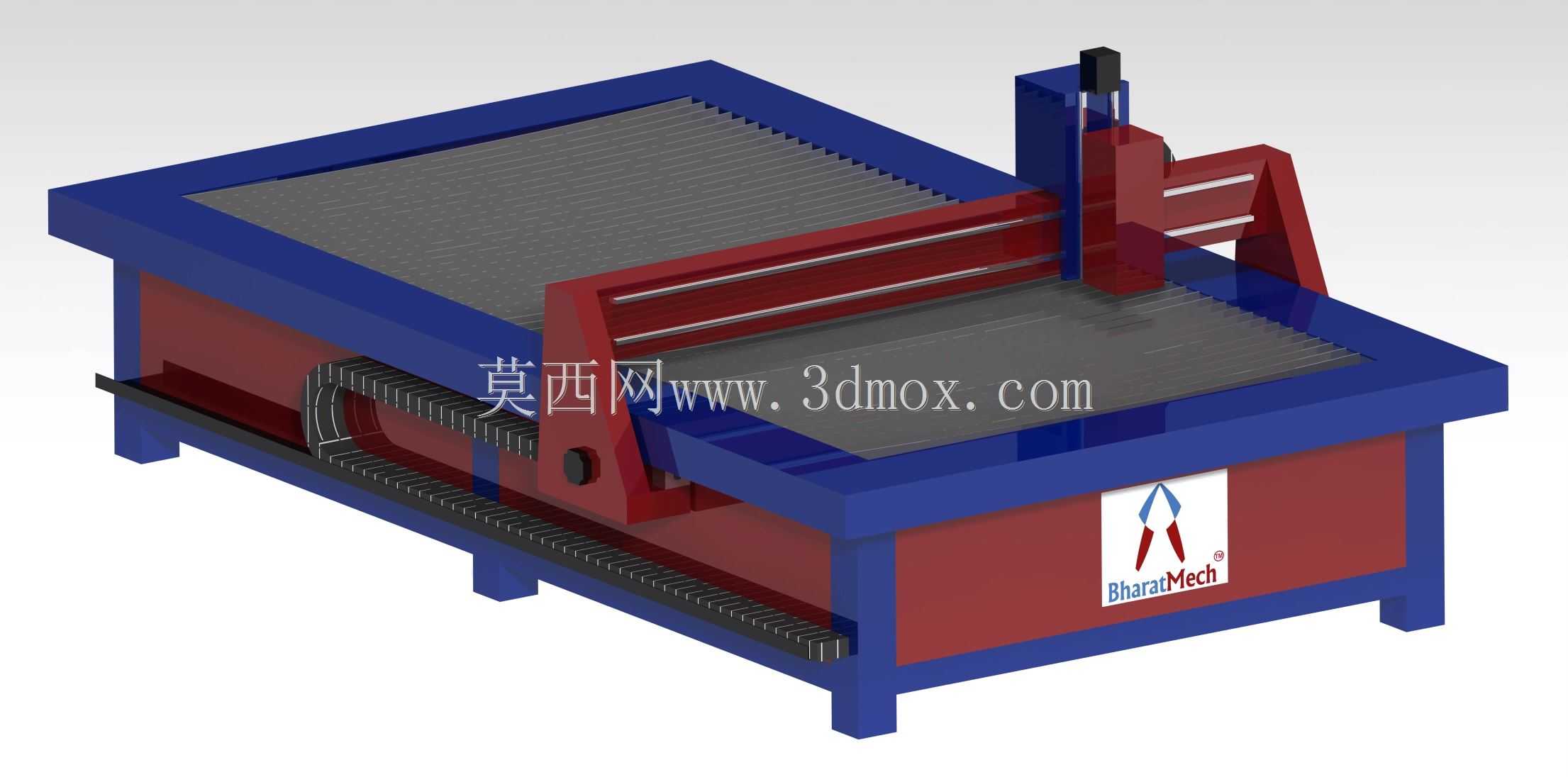

这款台式数控等离子切割设备，主要面向中小型金属加工车间、广告标识制作工坊、五金件加工产线等场景使用，可完成碳钢板、不锈钢板、镀锌板、薄铜板等多种金属板材的异形轮廓裁切作业，替代传统手工划线裁切、普通冲裁的低效加工模式，尤其适配小批量多款式的金属件加工需求，无需开制专用模具即可快速完成复杂图形的裁切加工，大幅缩短单件加工的准备周期。设备整体采用台式龙门一体式结构，床身主体为方管焊接框架结构，经时效处理消除焊接内应力后再进行机加工，保证长期使用过程中床身不会出现形变偏移，工作台采用栅格承托结构，既可以稳定承托待加工板材，也能让切割过程中产生的熔渣顺利下落至下方集渣区域，方便日常清理作业。横向移动的龙门横梁搭载纵向行走的切割头模组，所有运动轴均采用直线轴承搭配高精度导轨的传动结构，配合齿轮齿条传动副实现平稳的往复运动，保证切割过程中切割头的行走精度，避免出现切缝歪斜、轮廓走形的问题，切割头配备自动高度调节结构，可在板材存在轻微起伏时自动保持割嘴与板面的最佳距离，保证切割断面的平整光滑度，减少后续打磨工序的工作量。该设备的结构设计预留了功能拓展空间，只需更换切割头模组与配套辅助系统，即可快速改造为激光切割设备，也可更换加工主轴改造为高精度数控雕刻、铣削作业平台，实现一机多用的使用需求，降低中小加工户的设备投入成本。设备的电气控制元件、气路管路均内置在床身侧面的封闭腔体内，避免切割过程中产生的金属粉尘、飞溅熔渣对元件造成损伤，延长核心部件的使用寿命，外置的操作位预留了充足的操作空间，方便操作人员上下料、观察切割状态，设备整体的安装边界规整，不需要额外制作特殊地基，普通硬化车间地面即可放置安装，接通气源与电源即可投入使用，适配多数中小型加工场地的空间条件。设备的传动部位均配备防尘护罩，可阻挡切割粉尘进入导轨与传动副内部，减少日常维护的频次，床身底部设置可调支撑脚，可在地面不平整时调整设备水平度，保证运动轴的运行精度不受地面条件影响。
