剪式螺旋顶升起重支撑装置结构设计

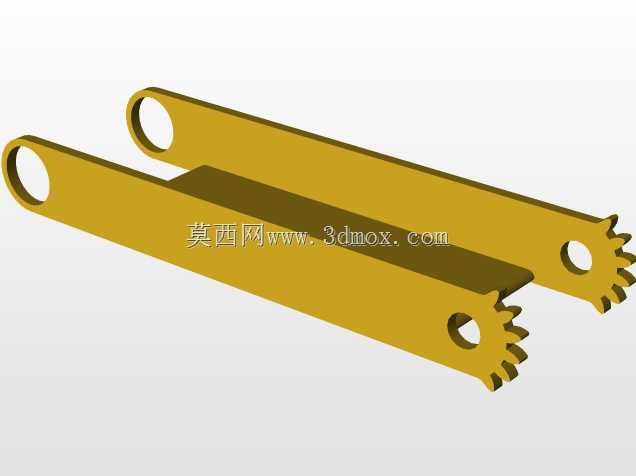

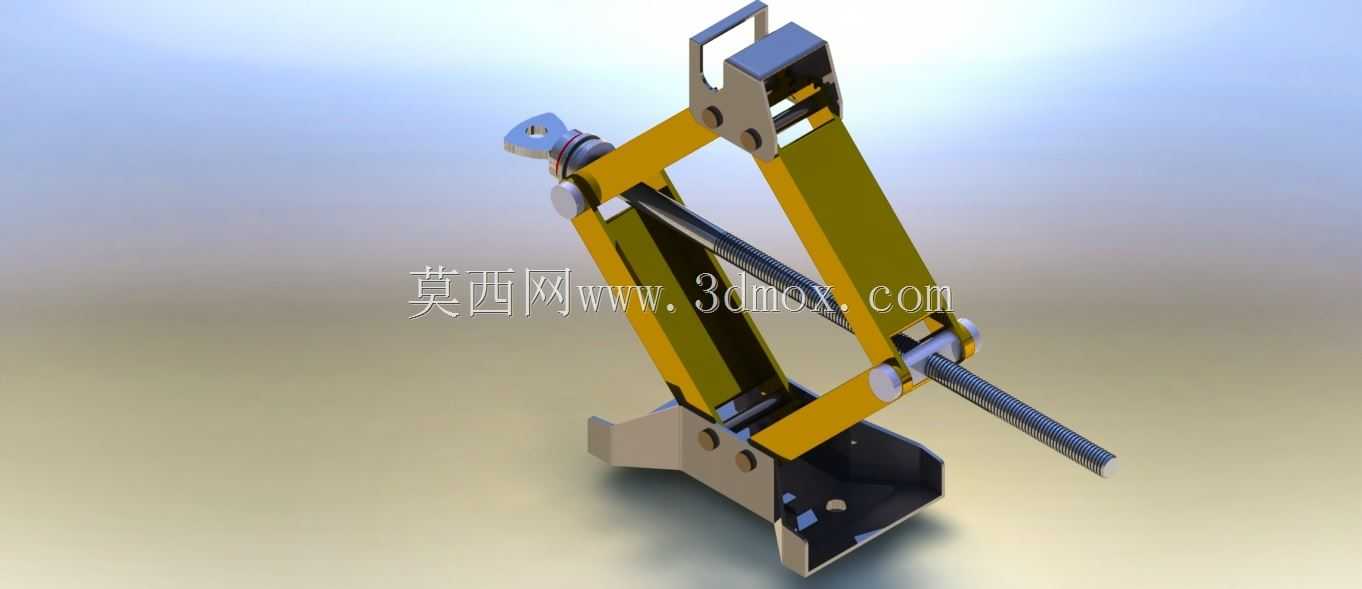

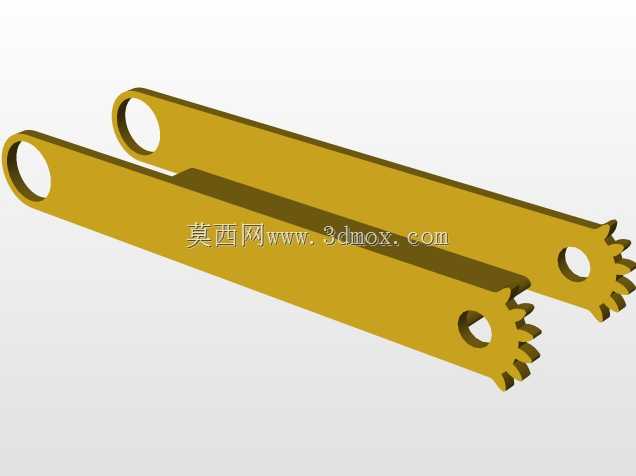

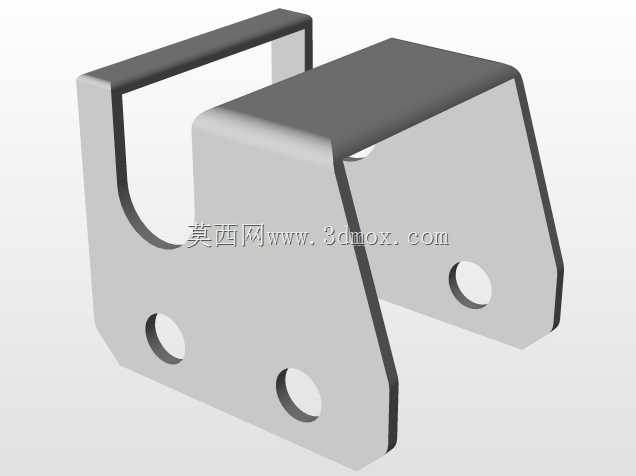

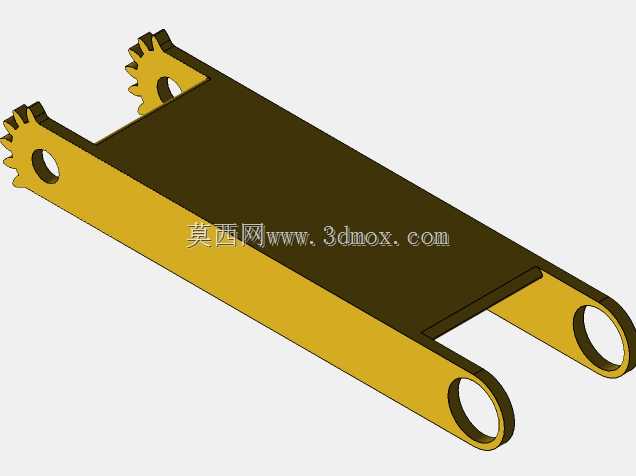

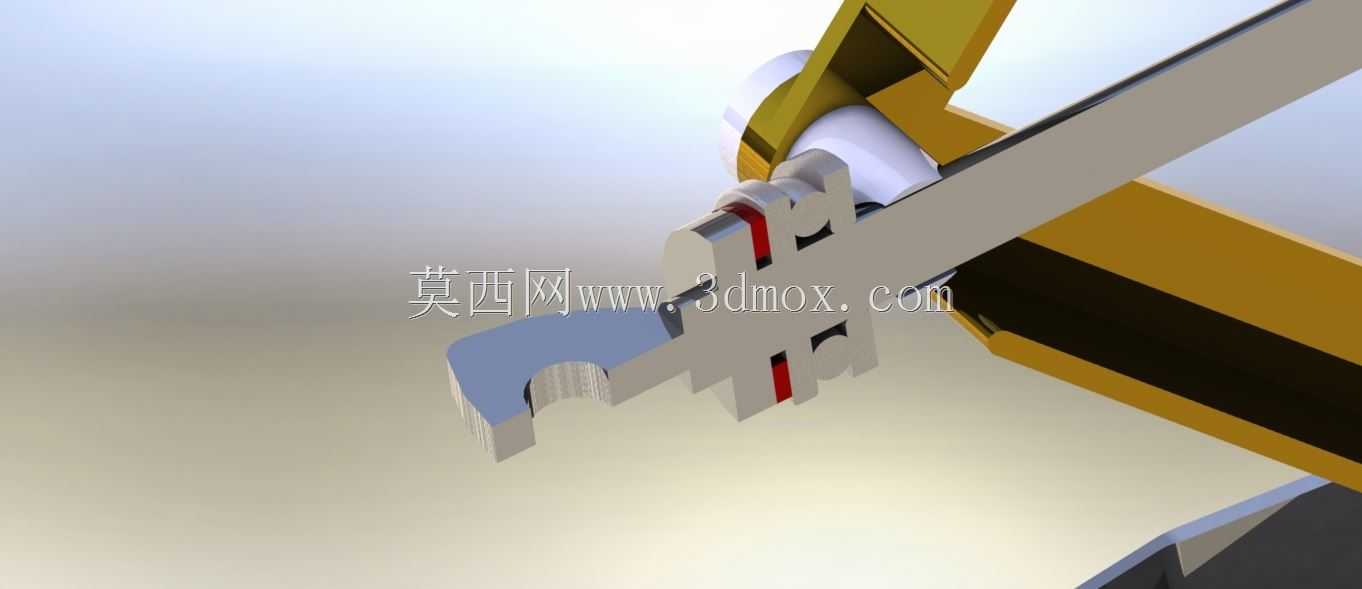

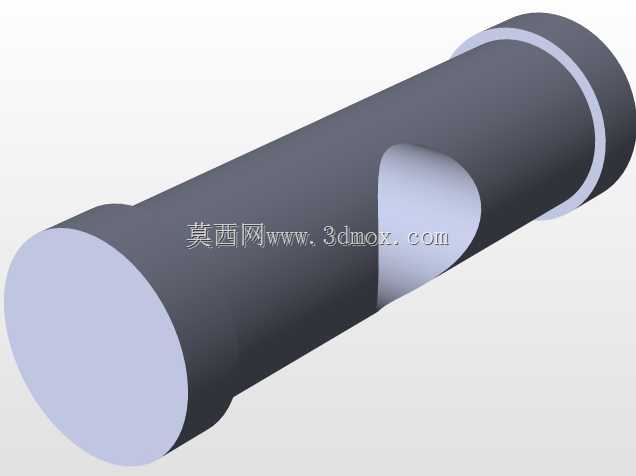

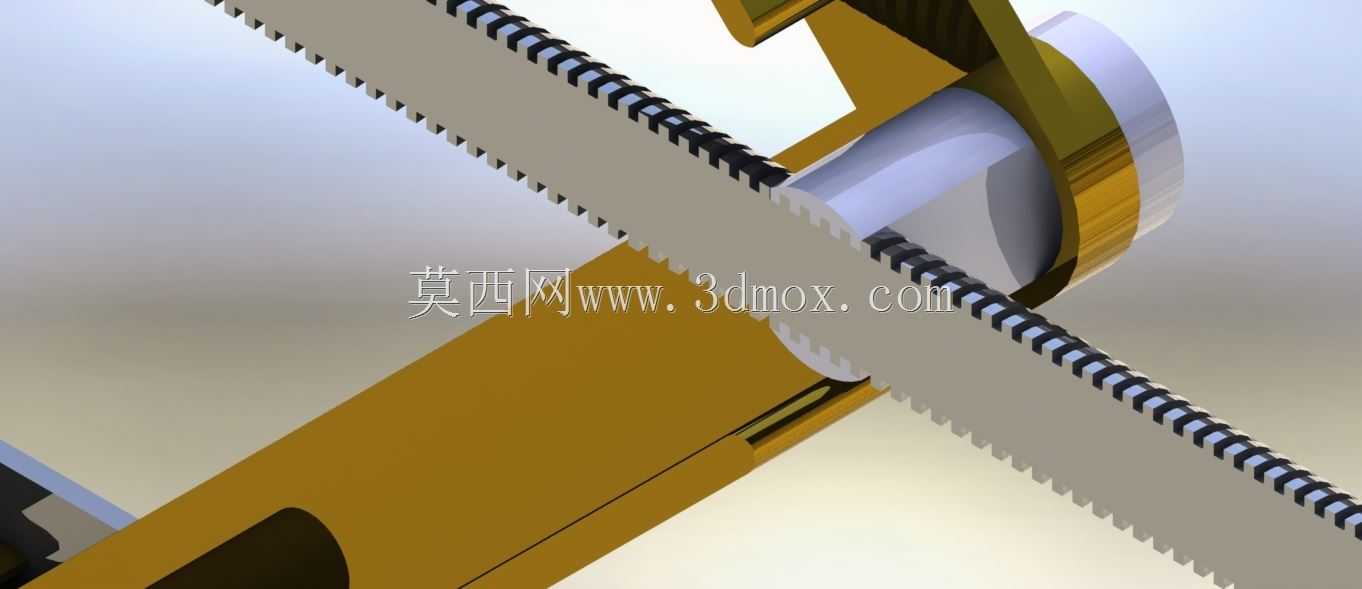

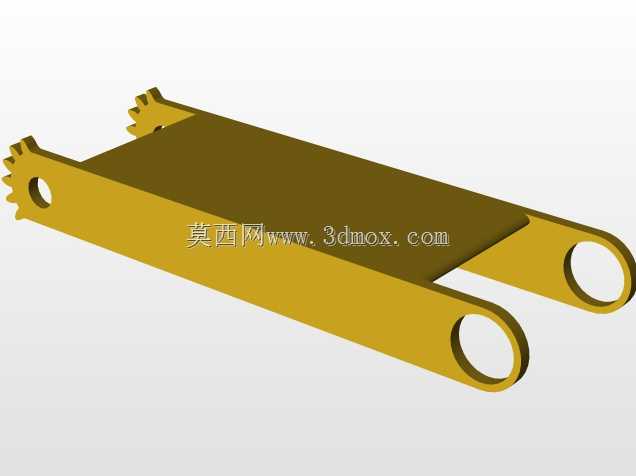

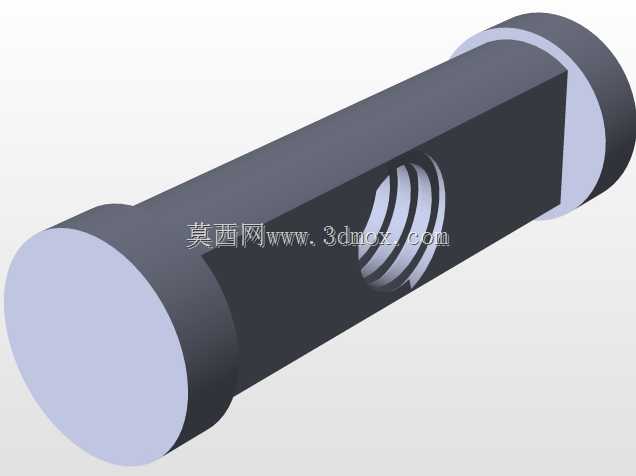

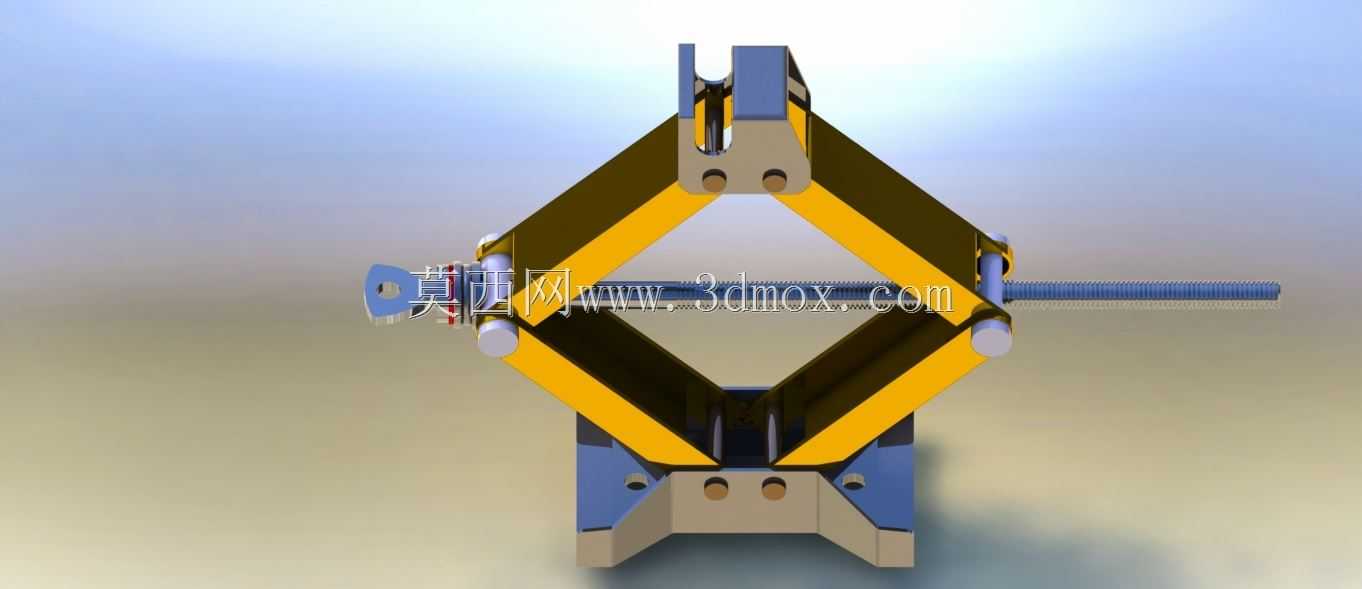

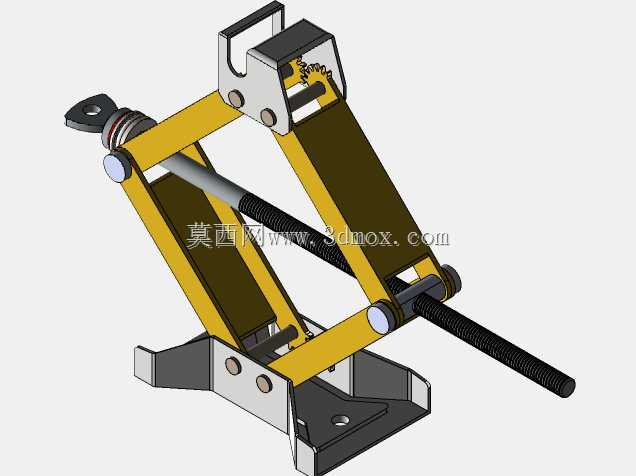

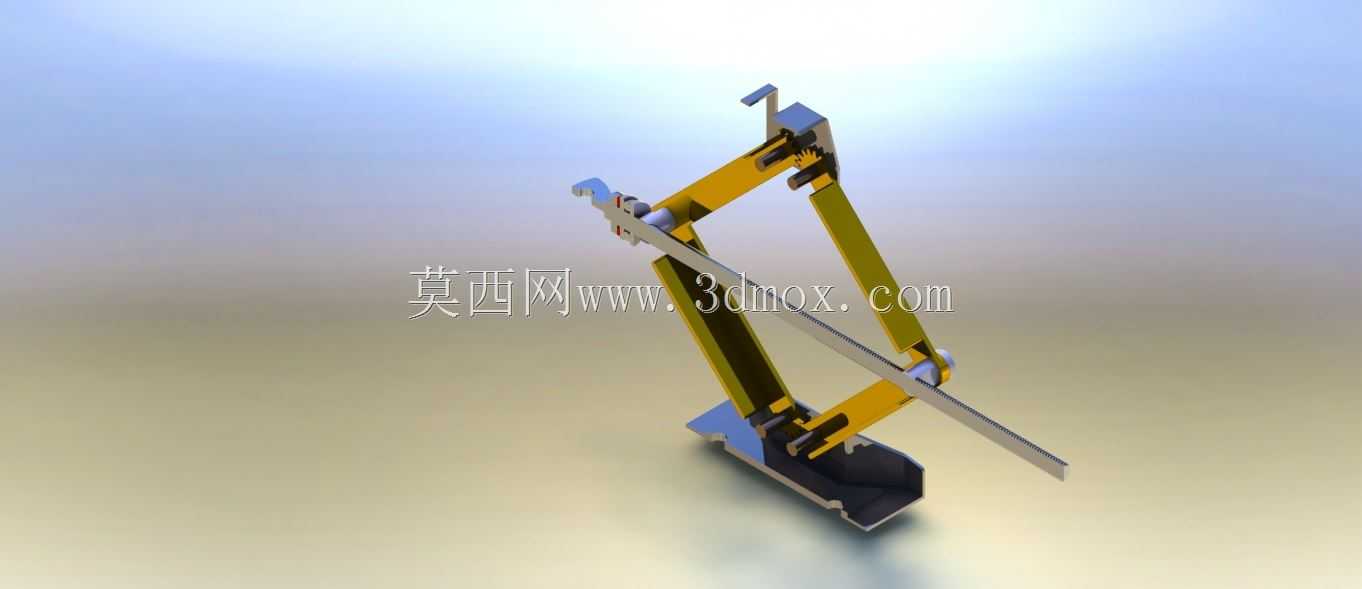

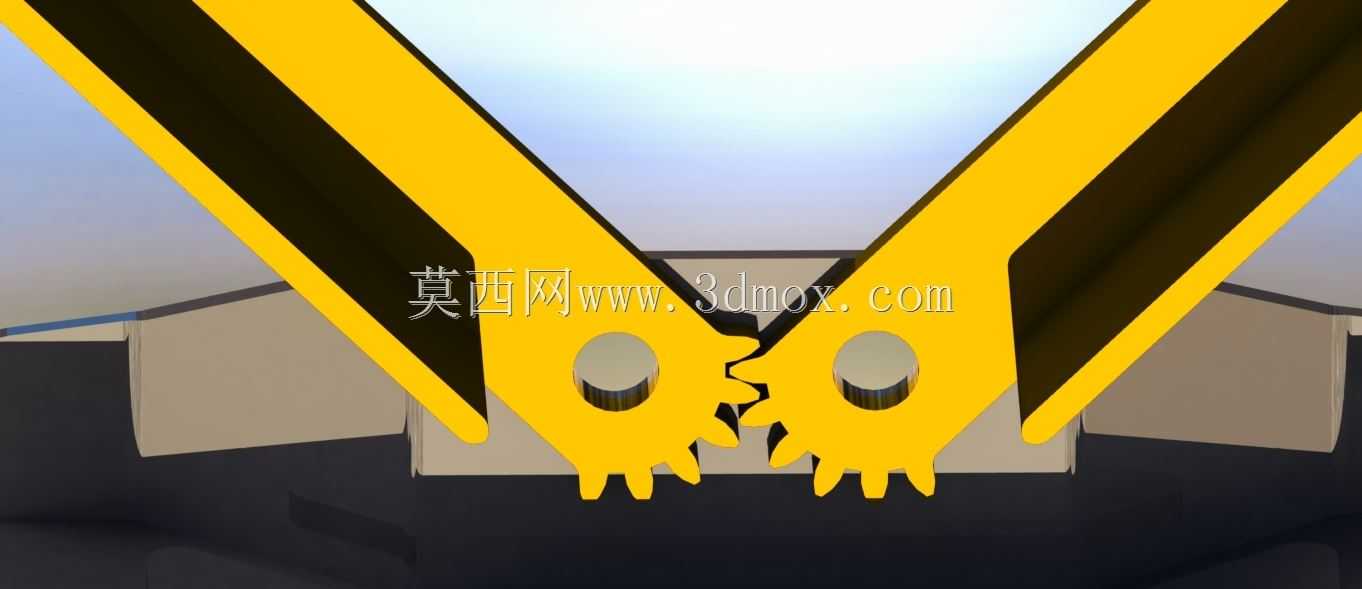

这款剪式顶升装置主要面向乘用车日常换胎、小型设备检修抬升、轻型构件安装对位等场景使用，是民用维修、小型工装作业领域十分常见的近距离顶升工具，相比液压类顶升设备，它不存在液压油泄漏、密封件老化失效的隐患，结构刚性更强，长期静置存放也不会出现负载回落的问题，日常存放无需特殊养护，环境适应性更强。从功能特性来看，它采用对称剪臂铰接结构作为力的传导框架，核心传动部件为梯形传动丝杠，通过转动丝杠带动两侧铰接螺母座沿轴向相对移动，以此驱动上下两组剪臂绕铰接销轴转动，实现顶部支撑台的垂直升降动作，梯形丝杠自带的自锁特性可以在任意顶升高度实现位置锁止，无需额外加装锁止机构，作业过程中不会因为负载反向作用力出现意外回缩，安全冗余度更高。在设计思路上，整体采用对称式受力布局，所有铰接销轴的位置都经过受力校核，剪臂主体采用高强度冲压板材弯折成型，在保证结构抗弯强度的同时尽可能降低自身重量，底部支撑座做了加宽外翻的支撑脚设计，增大与地面的接触面积，降低地面压强，避免在松软地面作业时出现下陷侧翻的风险，顶部支撑台做了防滑齿形结构，与被顶升物体的底盘接触时可以增大摩擦力，防止顶升过程中支撑滑脱。从安装与使用边界来看，该装置收拢状态下整体高度较低，可以轻松塞入乘用车底盘下方的预留支撑位，完全展开后的顶升高度可以覆盖绝大多数家用轿车、小型SUV的底盘抬升需求，整体横向宽度在收拢状态下占用空间极小，可随车放置在后备箱工具槽内，不会占用过多储物空间。作业过程中，丝杠的操作端预留了标准摇臂接口，可以配套通用的棘轮扳手或者手摇摇杆操作，传动过程阻尼均匀，单人即可轻松完成顶升操作，铰接位置都预留了润滑注油间隙，长期使用后可以通过加注润滑脂降低铰接磨损，延长整体使用寿命，所有受力部件的边角都做了圆弧倒角处理，避免操作过程中尖锐边角划伤操作人员，整体结构没有易损的复杂管路或者电子元件，故障率极低，适合作为随车常备、小型工位固定配置的顶升支撑工具使用。
