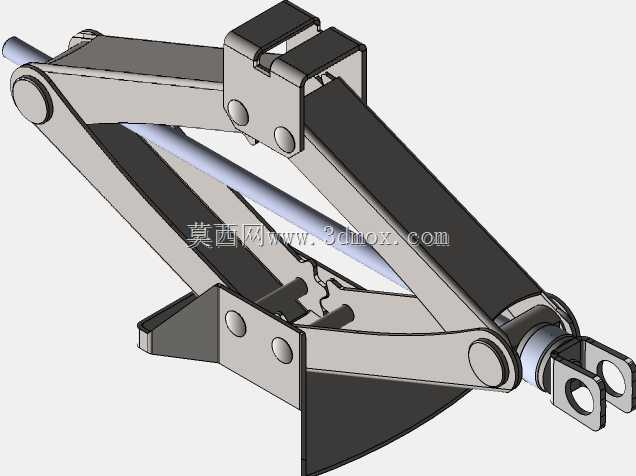

剪式车载应急起重支撑装置结构设计

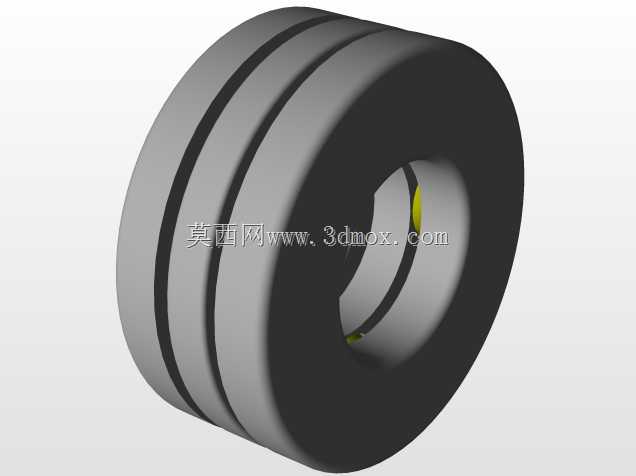

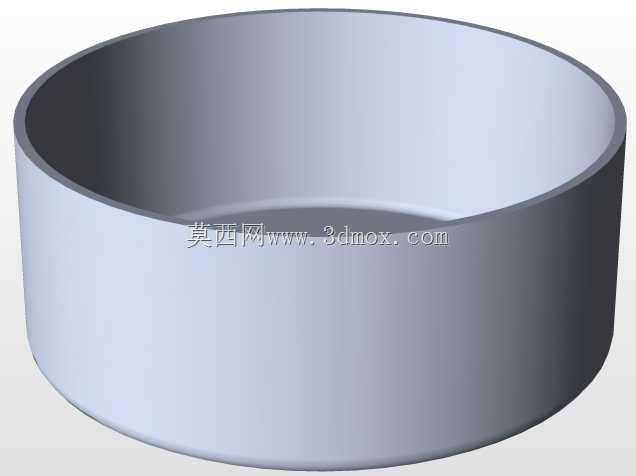

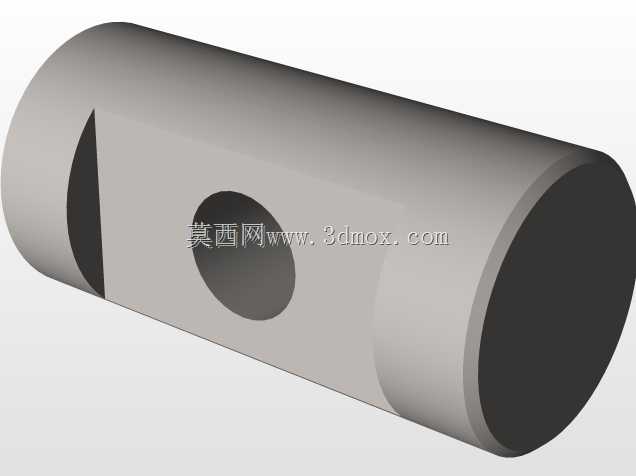

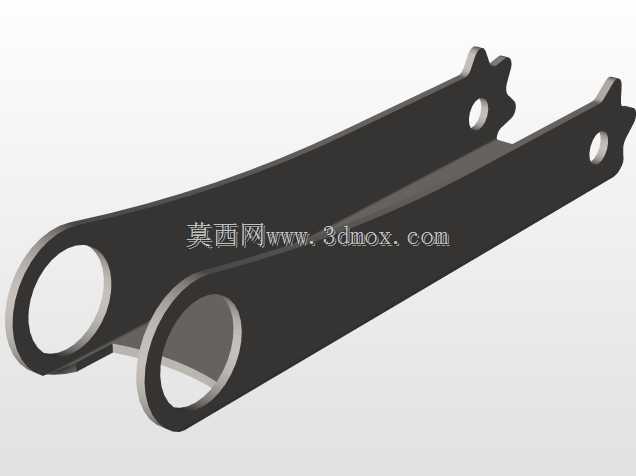

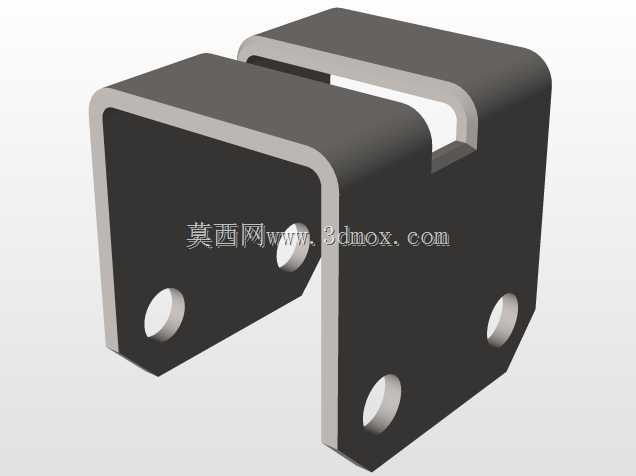

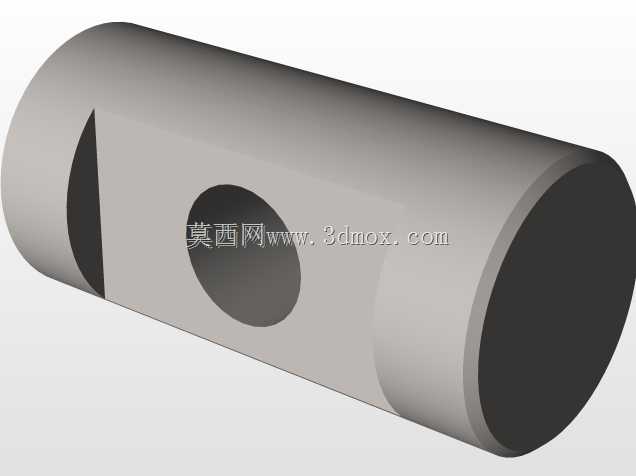

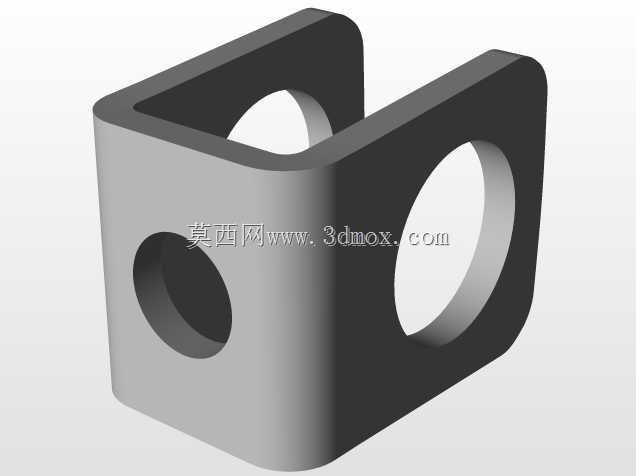

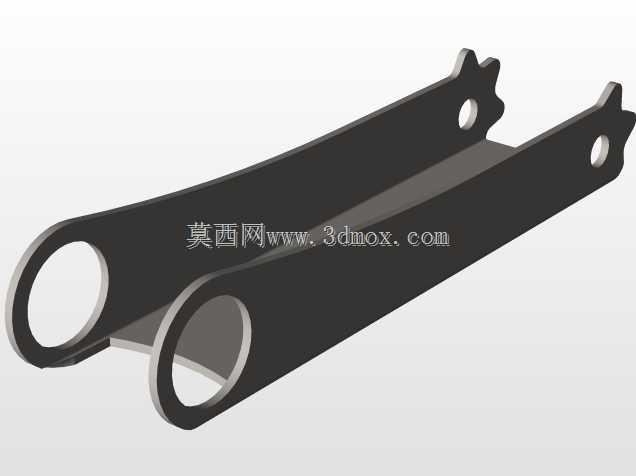

该款剪式起重支撑装置主要面向民用乘用车的日常应急维保场景，是车辆更换备胎、底盘简易检修作业中不可或缺的随车配套工具，常见于家用轿车、城市SUV等非营运小型车辆的随车工具包内，也可适配部分轻型货运车辆的低位起重需求，作业场景覆盖户外道路临时应急、车库日常自检、汽修门店快修工位等多种环境，能够在无大型举升设备的条件下，快速完成车辆局部抬升操作，为轮边作业、底盘紧固件检查提供充足的安全操作空间。从实际用途来看，该装置核心作用是通过可控的垂直举升动作，将车辆单侧车身抬升至轮胎脱离地面的安全高度，全程支撑过程需保持结构稳定无滑移，避免作业过程中出现车身下坠、侧倾等安全隐患，相比传统液压类起重工具，该剪式结构无需密封液压腔、不存在长期存放漏油失效的问题，更适合随车长期静置存放，环境适应性更强，可在高低温、多尘等复杂户外环境下保持可靠的作业性能。在功能特性层面，该装置采用对称剪臂铰接结构，通过端部丝杆的旋转运动带动两组剪臂收拢或展开，进而实现顶部支撑台的垂直升降，传动过程具备反向自锁特性，即丝杆停止旋转后，剪臂结构可自动锁止在当前高度位置，无需额外加装锁止销或固定卡扣，大幅降低了操作失误带来的安全风险；底部支撑脚采用大接触面积的平板结构，可在沥青、硬化土路、车库地坪等不同地面条件下分散压强，避免作业过程中装置下陷倾斜，顶部支撑台设计有与车辆底盘支撑位匹配的卡槽结构，可精准卡入车身预设的顶升点位，防止支撑过程中出现滑脱偏移。从设计思路来看，整体结构优先兼顾轻量化与承重能力，剪臂主体采用高强度冲压板材成型，铰接点位采用耐磨销轴连接，在保证额定承重能力满足小型车辆顶升需求的前提下，尽可能压缩收拢状态下的整体体积，便于放置在车辆后备箱备胎槽的专用储物位内，不会占用过多随车储物空间；丝杆传动副采用梯形螺纹设计，既保证了传动过程的省力特性，让普通使用者无需借助加长力杆即可完成顶升操作，又能依托螺纹副的摩擦特性实现可靠自锁，兼顾操作便捷性与使用安全性。在外形尺寸与安装边界层面，该装置收拢状态下整体呈扁平长方体形态，厚度可控制在常规随车工具的收纳尺寸范围内，展开至最大举升高度时，顶部支撑台的离地高度可满足小型车辆轮胎完全脱离地面的作业需求，最小收拢高度可适配大部分家用轿车的底盘离地间隙，无需额外垫高即可直接伸入车辆底盘下方的顶升点位；铰接部位的转动间隙经过精准控制，举升过程中剪臂运动无卡滞、无横向晃动，整体支撑状态下的形变量控制在安全范围内，可保证长时间静态支撑过程中的结构稳定性，各活动部件的运动边界无干涉，丝杆旋转全程顺畅无卡顿，操作力符合普通使用者的施力习惯，无需经过专业培训即可快速掌握操作方法。
