汽车发动机活塞连杆组结构设计

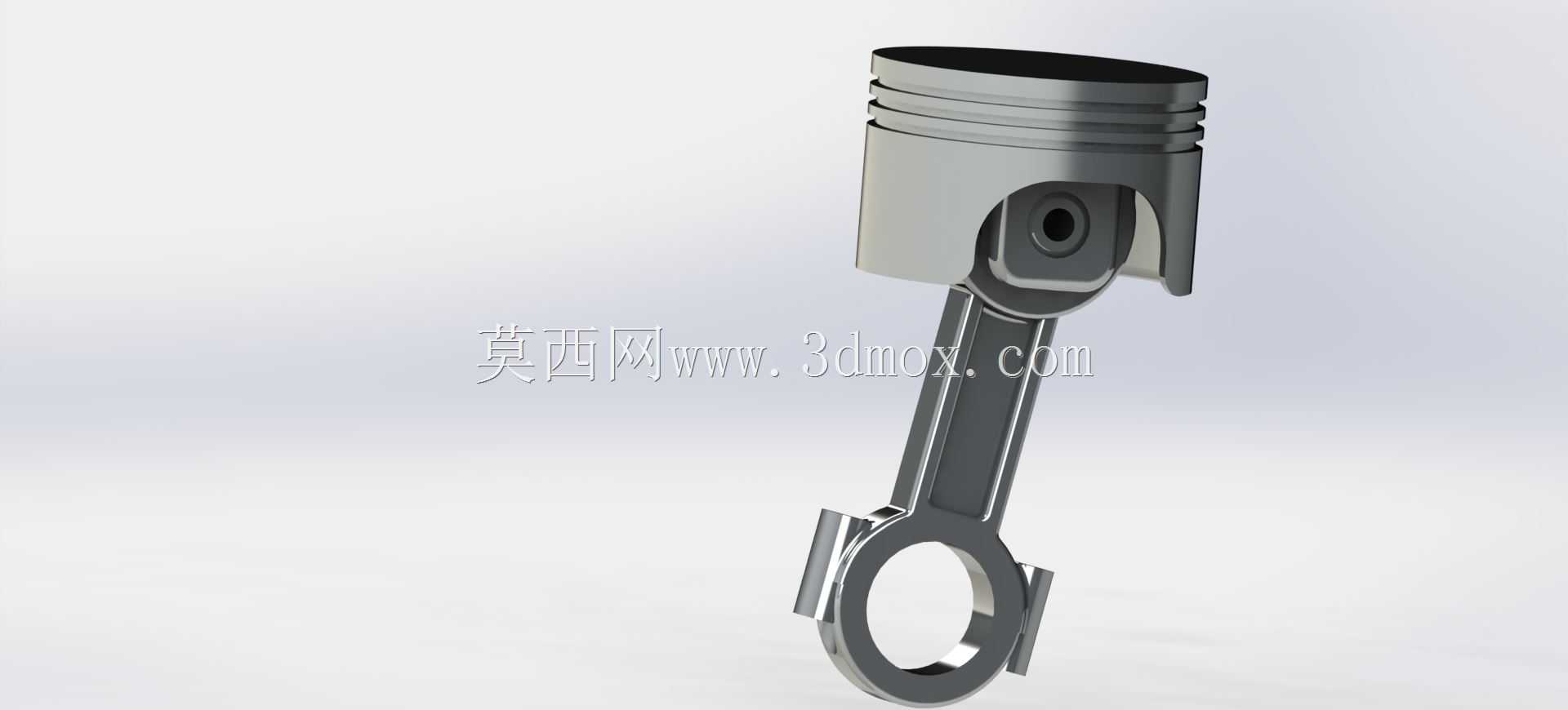

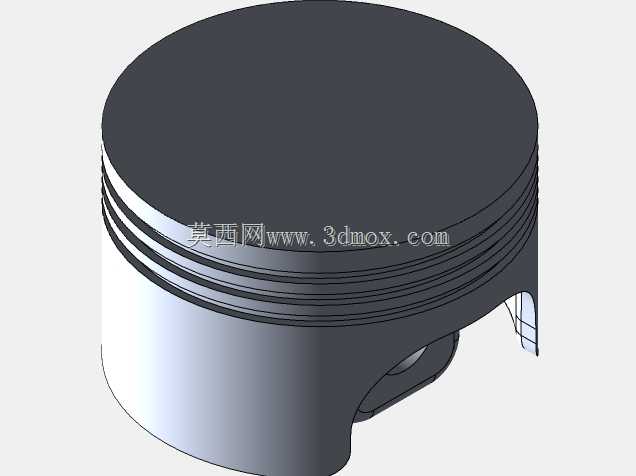

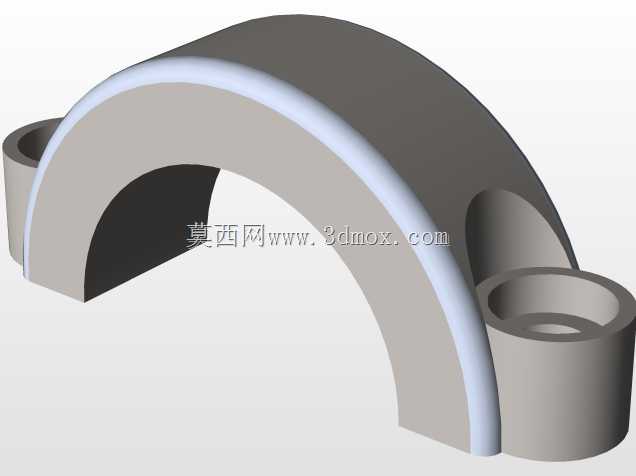

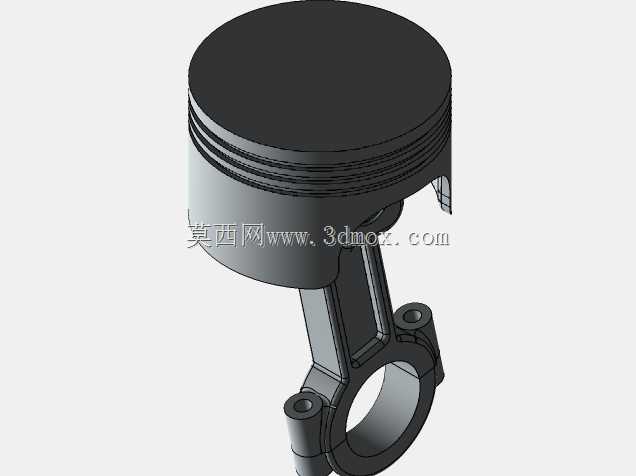

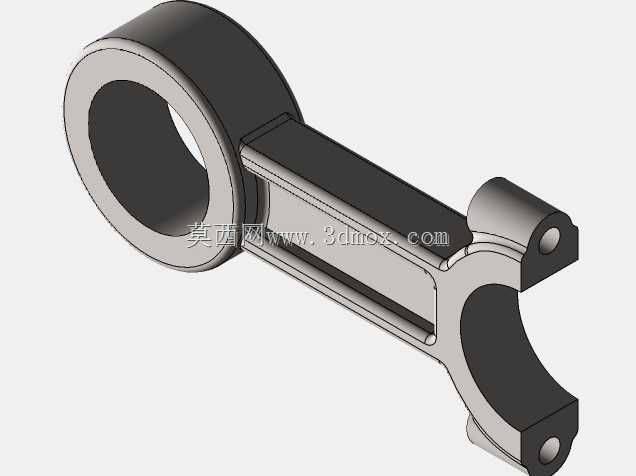

该活塞连杆组是内燃机曲柄连杆机构的核心组成部件，主要应用于往复式内燃机的动力转换环节，广泛搭载于乘用车辆、商用车辆、小型工程机械以及通用动力机械的汽油、柴油发动机中，承担着将燃烧室燃气爆发产生的直线往复作用力转化为曲轴旋转扭矩的核心功能，是发动机实现热能向机械能转换的关键传力构件。整套组件包含活塞本体、活塞环组、活塞销、连杆体四个核心零件，未额外设置独立紧固件，各零件间通过精准的尺寸配合与限位结构实现装配定位，可直接匹配对应缸径的发动机缸体完成装机适配。活塞头部采用多道环槽设计，分别对应气环与油环的安装位，气环负责密封燃烧室高压燃气，避免做功行程的燃气窜入曲轴箱，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标；活塞裙部采用型线优化设计，可适配发动机工作时的热膨胀变形，保证高温工况下活塞在缸筒内的往复运动平顺性，避免出现拉缸、敲缸等异常故障。连杆部分采用工字形截面结构设计，在保证足够结构强度与抗疲劳性能的前提下尽可能降低构件自身重量，减小往复运动惯性力，适配发动机高转速工况下的动平衡要求；连杆小头通过活塞销与活塞销座孔连接，采用全浮式配合设计，工作时活塞销可在销孔与连杆小头衬套内自由转动，保证磨损均匀分布，连杆大头采用剖分式结构设计，可直接与曲轴连杆轴颈完成装配，贴合轴颈的接触面经过精度匹配，保证传力过程的受力均匀性。整套组件的设计严格遵循内燃机动力传递的受力逻辑，各零件的安装边界完全匹配常规四冲程发动机的缸体、曲轴装配尺寸，活塞的行程参数、连杆的中心距参数均经过运动学校核，可保证活塞在上止点、下止点位置时不会与气门、缸盖等周边构件发生运动干涉，同时活塞销座的加强筋结构、连杆杆身的过渡圆角设计均充分考虑了交变载荷下的应力分布，可有效降低应力集中风险，提升组件的疲劳使用寿命，能够满足发动机全工况下的高强度往复运动需求。
