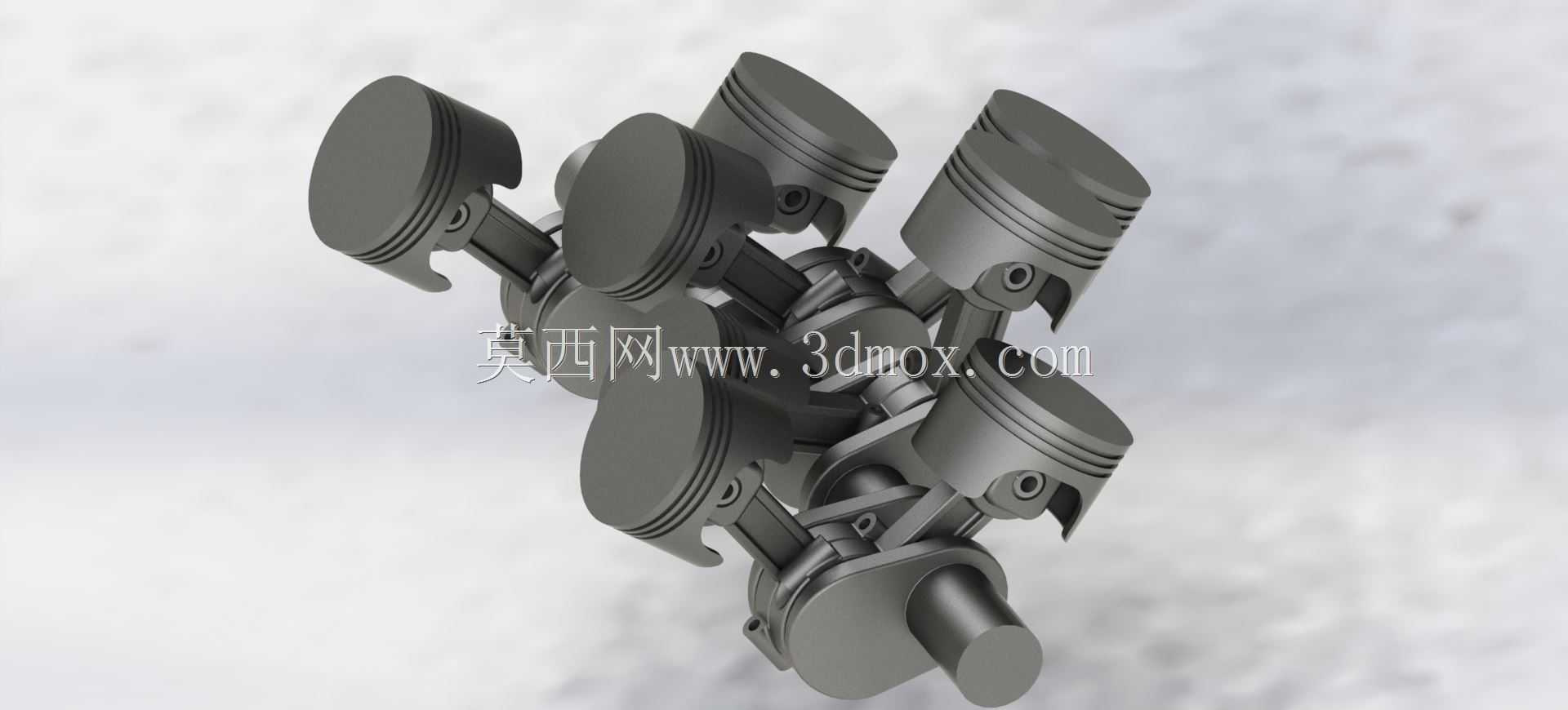

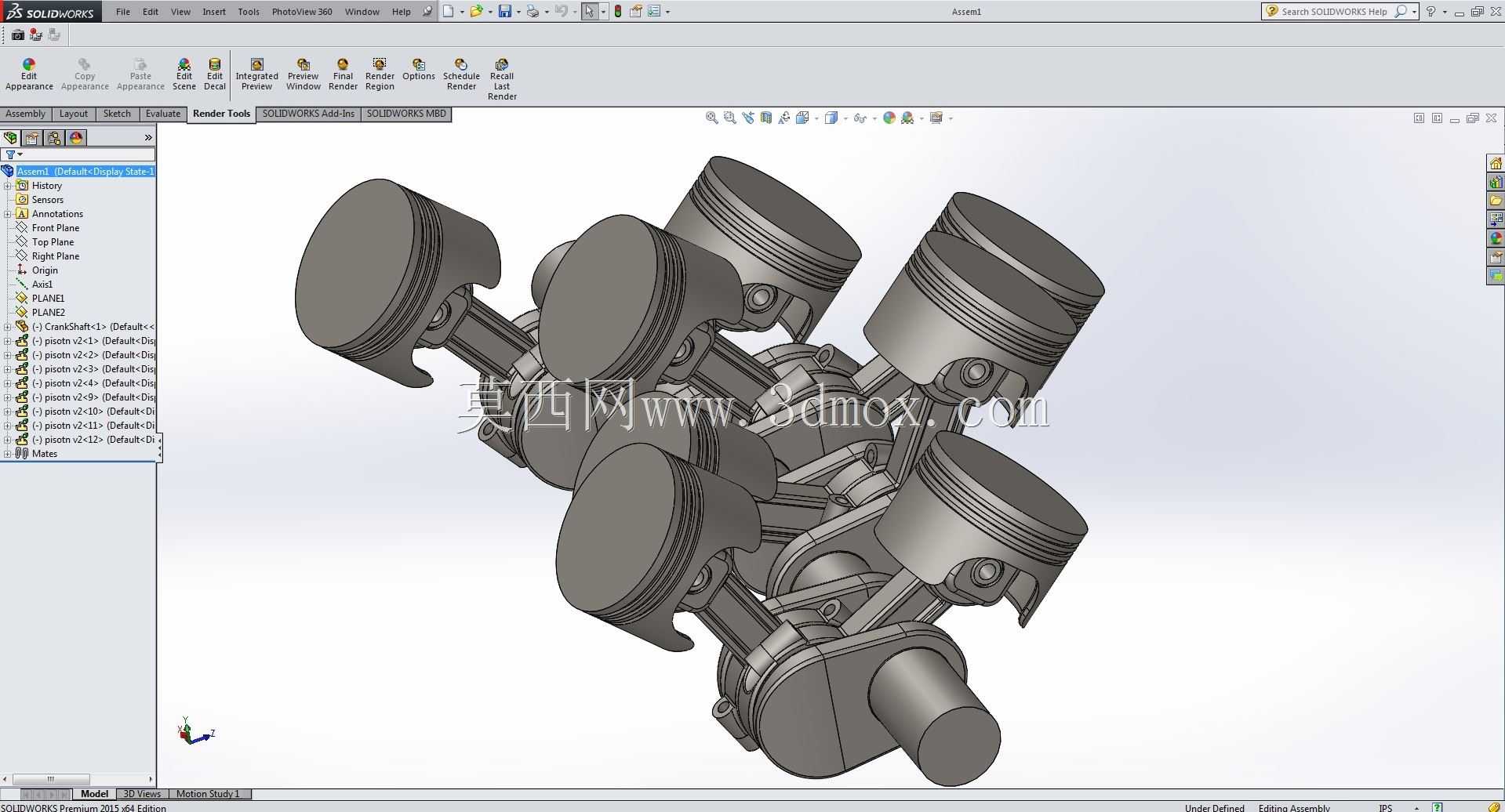

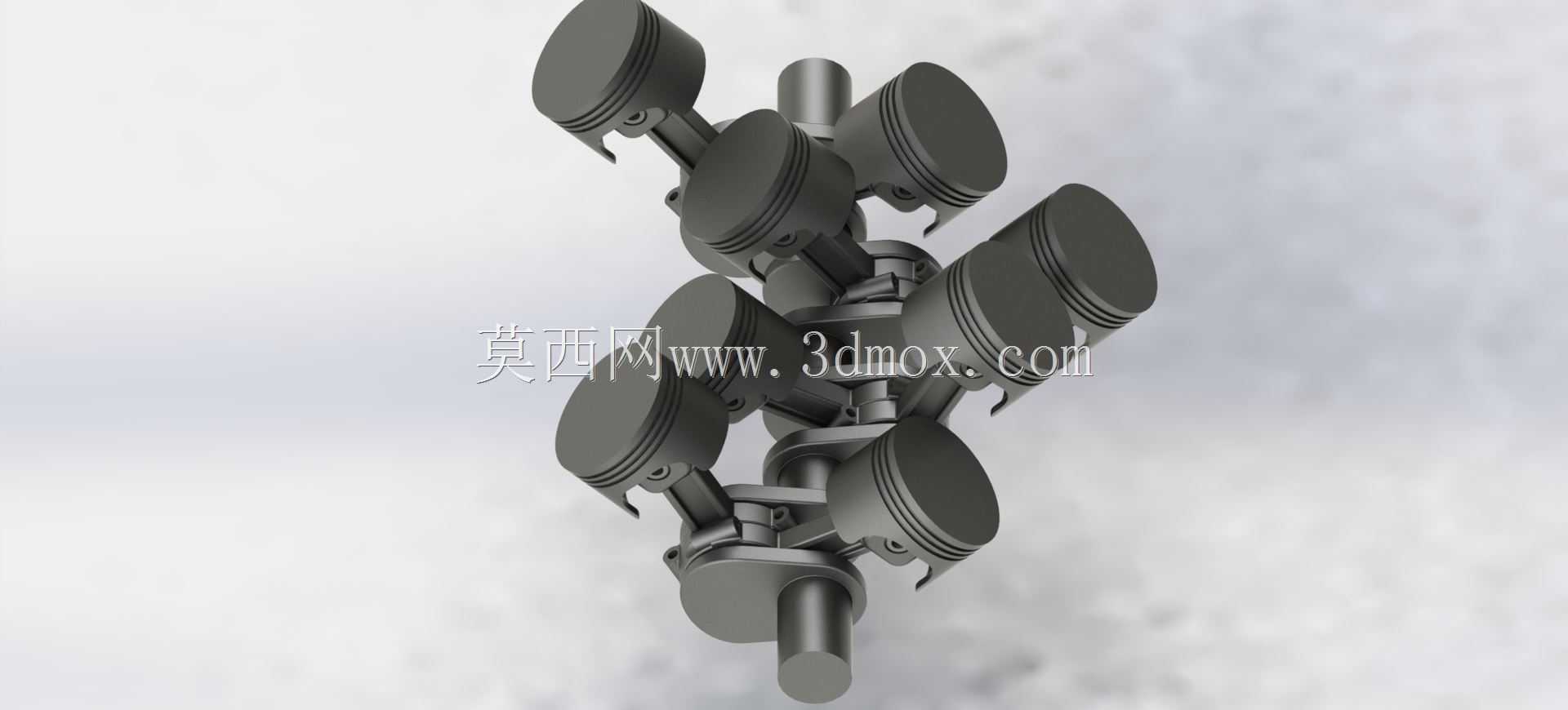

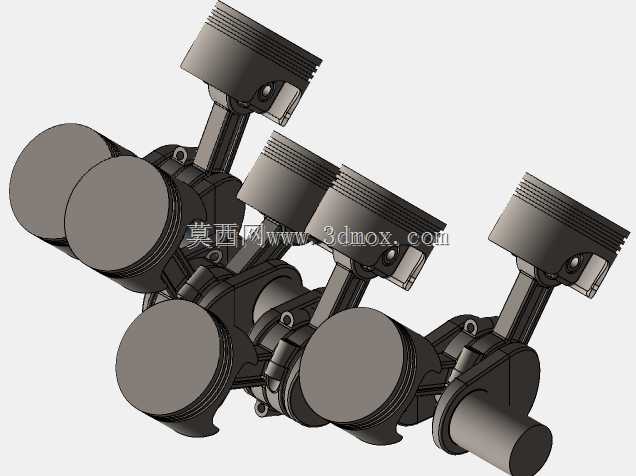

V型八缸活塞曲柄联动机构结构展示

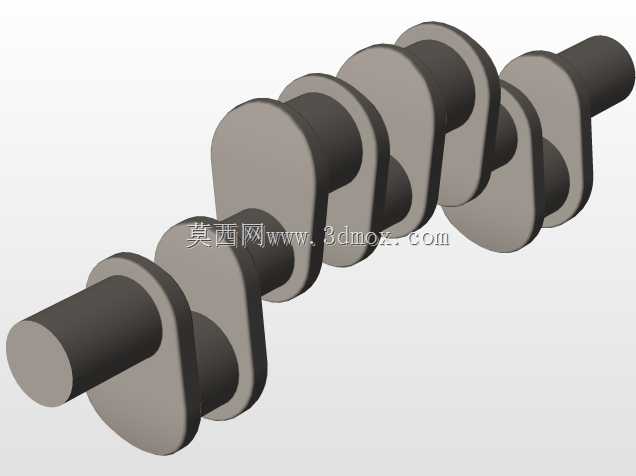

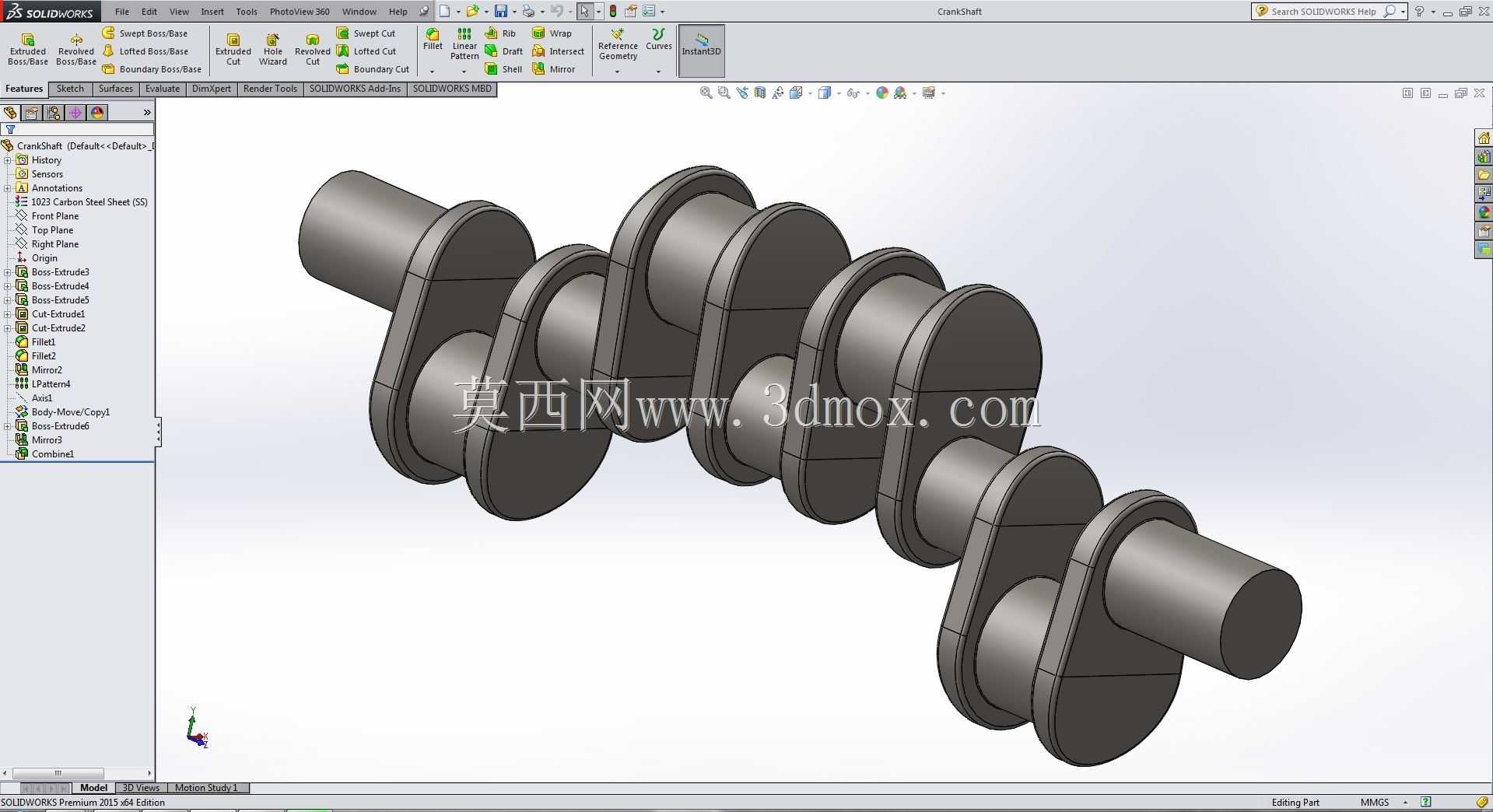

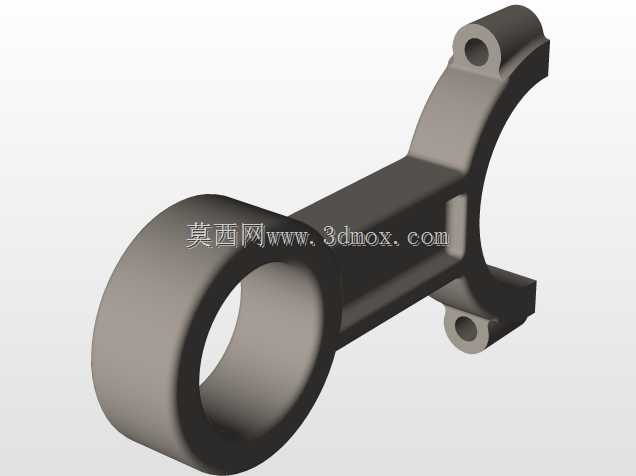

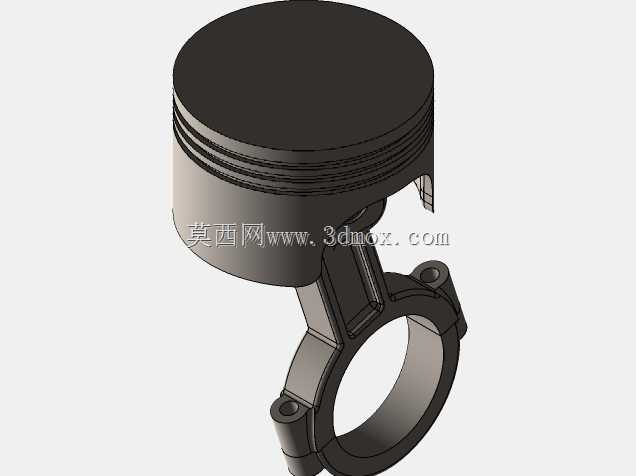

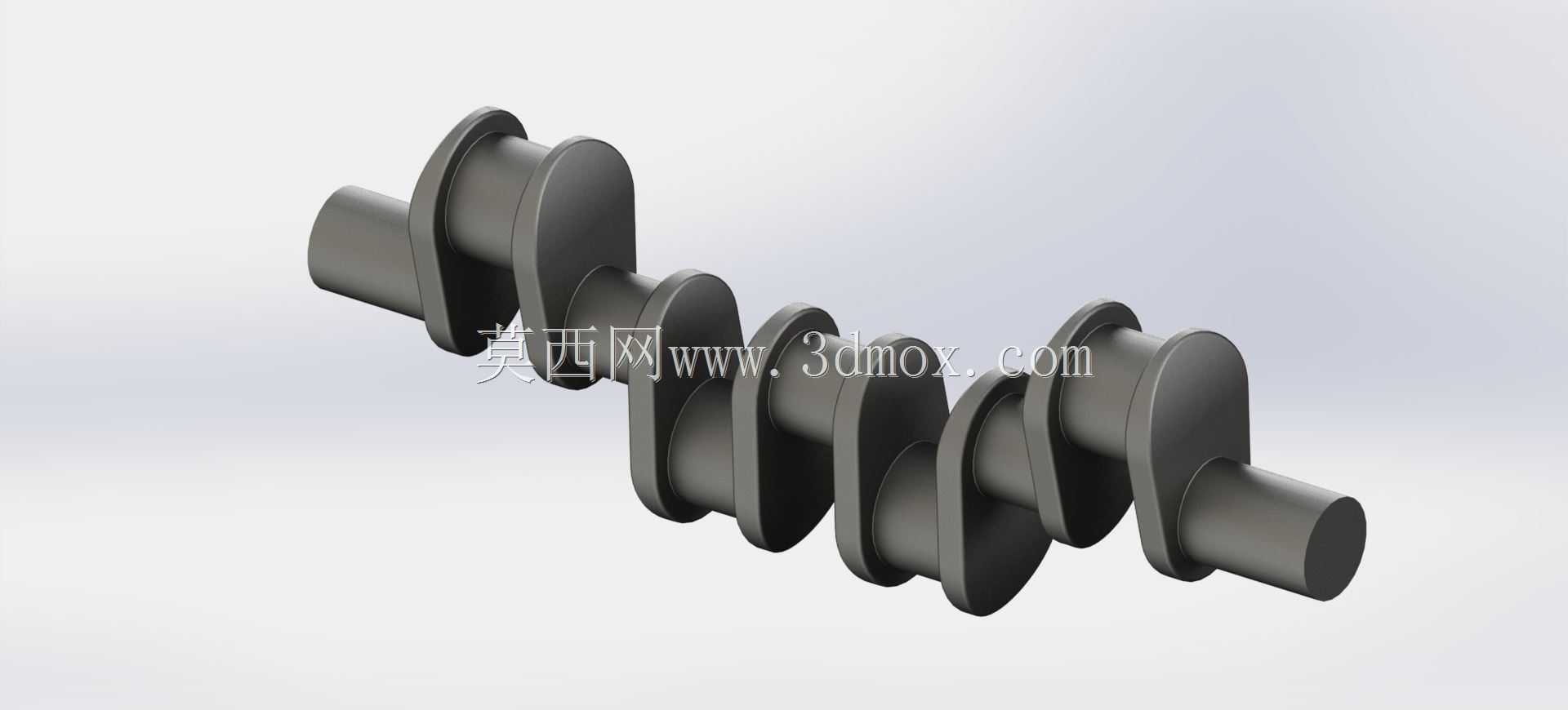

该结构为V型八缸内燃机核心运动总成，主要应用于大排量乘用车辆、高性能跑车以及重载特种作业车辆的动力单元中，是内燃机将燃料化学能转化为旋转机械能的核心执行部分。在实际动力输出场景中，这套机构承担着承接燃烧室内燃气爆发压力，通过活塞往复直线运动带动曲柄连杆机构完成圆周运动的核心功能，直接决定了发动机的动力输出平顺性、转速响应速度以及运转可靠性。从功能特性来看，该V8布局采用两侧各四缸的夹角式排布，相比直列布局能够有效缩短整机轴向长度，降低发动机整体重心高度，同时通过两侧气缸交替做功的相位差设计，抵消活塞往复运动产生的一阶、二阶惯性振动，让动力输出过程更加线性平稳，减少运转过程中的整机抖动，提升搭载车型的驾乘舒适性。在设计思路层面，这套结构重点还原了活塞与缸套的配合边界、连杆小头与活塞销的铰接关系、连杆大头与曲轴曲柄销的装配定位，以及曲轴主轴颈的支撑点位，每一处运动副都预留了合理的活动间隙，既保证运动过程中不会出现构件干涉，也能直观呈现不同气缸活塞随曲轴转动的相位差规律，清晰展示V8发动机各缸做功顺序对应的活塞运动状态。从安装边界来看，这套总成的整体轮廓适配常规V8发动机的舱体布局，曲轴两端分别预留了前端轮系安装位与后端飞轮连接法兰，活塞顶部的燃烧室凹坑结构、活塞环槽的排布位置、曲轴平衡块的配重轮廓都完全按照实际量产机型的比例还原，既可以作为动力结构教学的直观演示载体，帮助从业者快速理解多缸发动机的运动逻辑，也能作为发动机正向开发过程中运动干涉校核的参考基础，验证不同曲轴转角下各构件的运动行程是否处于设计阈值内，避免实际加工装配后出现活塞碰气门、连杆与缸体干涉等设计问题。整套结构完整呈现了内燃机核心运动单元的装配关系，没有冗余的外围附件遮挡，能够让观察者清晰看到动力传递的完整路径，理解每一个构件在动力转化过程中承担的作用。
