Rossin Bertin Vorax跑车底盘车架结构设计

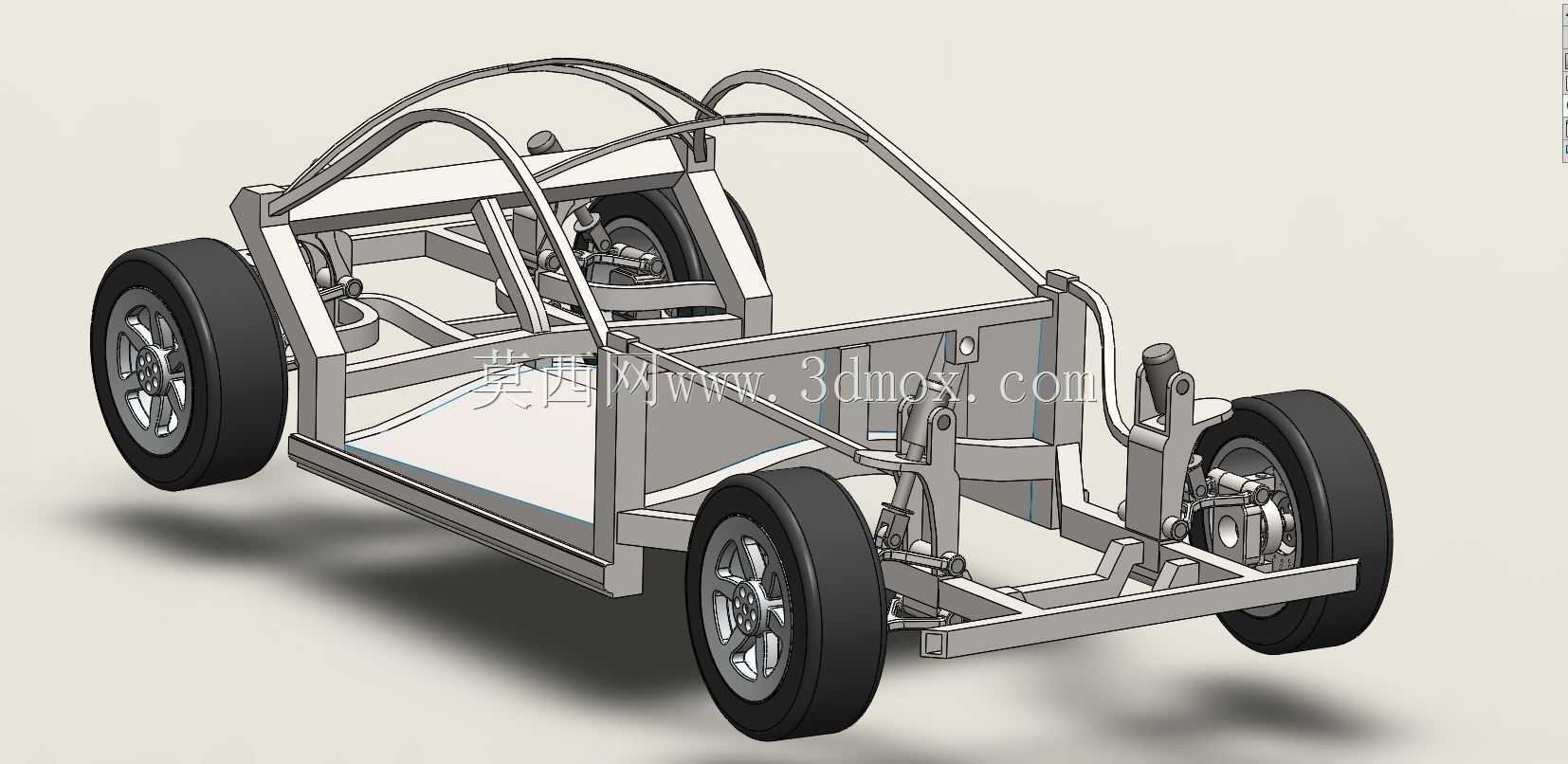

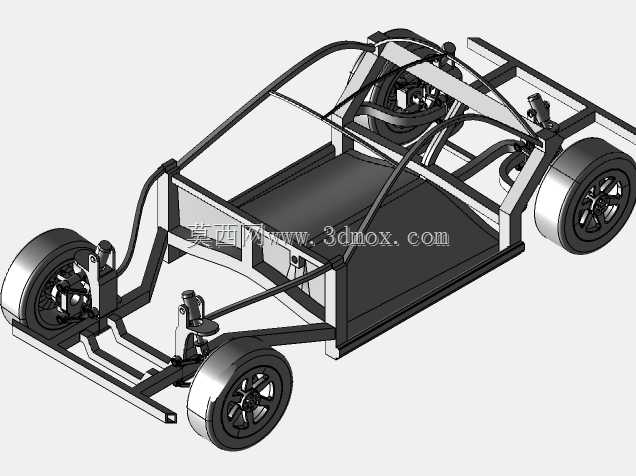

该模型还原了Rossin Bertin Vorax超跑的核心底盘承载结构，是超跑研发过程中验证整车机械布局的核心载体，主要应用于超跑前期研发的结构验证、教学场景下的底盘构造拆解演示、改装领域的定制化底盘开发参考场景。作为超跑的核心承载基体，这套车架结构承担着承载动力总成、悬挂系统、驾乘舱以及全部行驶载荷的核心作用，在车辆行驶过程中需要传递加速、制动、转向时的各类力矩，同时为后续外覆盖件安装提供精准的定位基准。从功能特性来看，该结构采用空间管阵式车架设计，通过不同管径的高强度管材拼接形成立体承载框架，相比传统承载式车身拥有更高的扭转刚度与更轻的自重，能够匹配大马力超跑的高强度行驶需求；前部预留了双叉臂悬架的安装点位，转向节、轮毂轴承的安装位完全按照实车布局设计，能够清晰呈现前轮转向、悬架跳动的运动边界；后部框架预留了动力总成与后悬架的安装空间，能够适配大排量高性能动力单元的布置需求；中部驾乘区域的框架按照人体工程学边界设计，预留了驾乘人员的乘坐空间与安全结构的安装位置，防滚架结构与主车架一体化设计，能够在极端工况下为驾乘人员提供充足的生存空间。在设计思路上，该结构优先保障整车的刚度重量比，通过管材的走向优化让受力路径尽可能直接传递载荷，避免应力集中的结构拐点，所有悬架安装点都做了局部加强设计，匹配悬架运动的几何参数，保证车轮在跳动过程中定位参数的变化控制在合理区间；车架的整体宽度、轮距、轴距参数都参考原型车的尺寸边界设计，前部预留了散热系统、转向机构的安装空间，两侧预留了车门总成的安装边界，所有安装点位的位置精度都控制在装配允许的公差范围内，能够为后续的零部件装配提供准确的参考。从安装边界来看，车架前部的防撞梁安装位、悬架摆臂固定点、转向机安装座的相对位置完全匹配超跑的前置/中置动力布局需求，轮拱区域的框架预留了轮胎跳动的足够间隙，不会在极限转向与悬架压缩时发生运动干涉；中部车架的地板区域预留了线束、油路的布置通道，能够满足整车管线的排布需求；后部框架的动力安装点位能够适配高性能发动机与变速器的固定需求，后悬架的安装位与前部悬架几何匹配，保证整车的转向特性与行驶稳定性。
