汽车用通风打孔盘式刹车制动结构

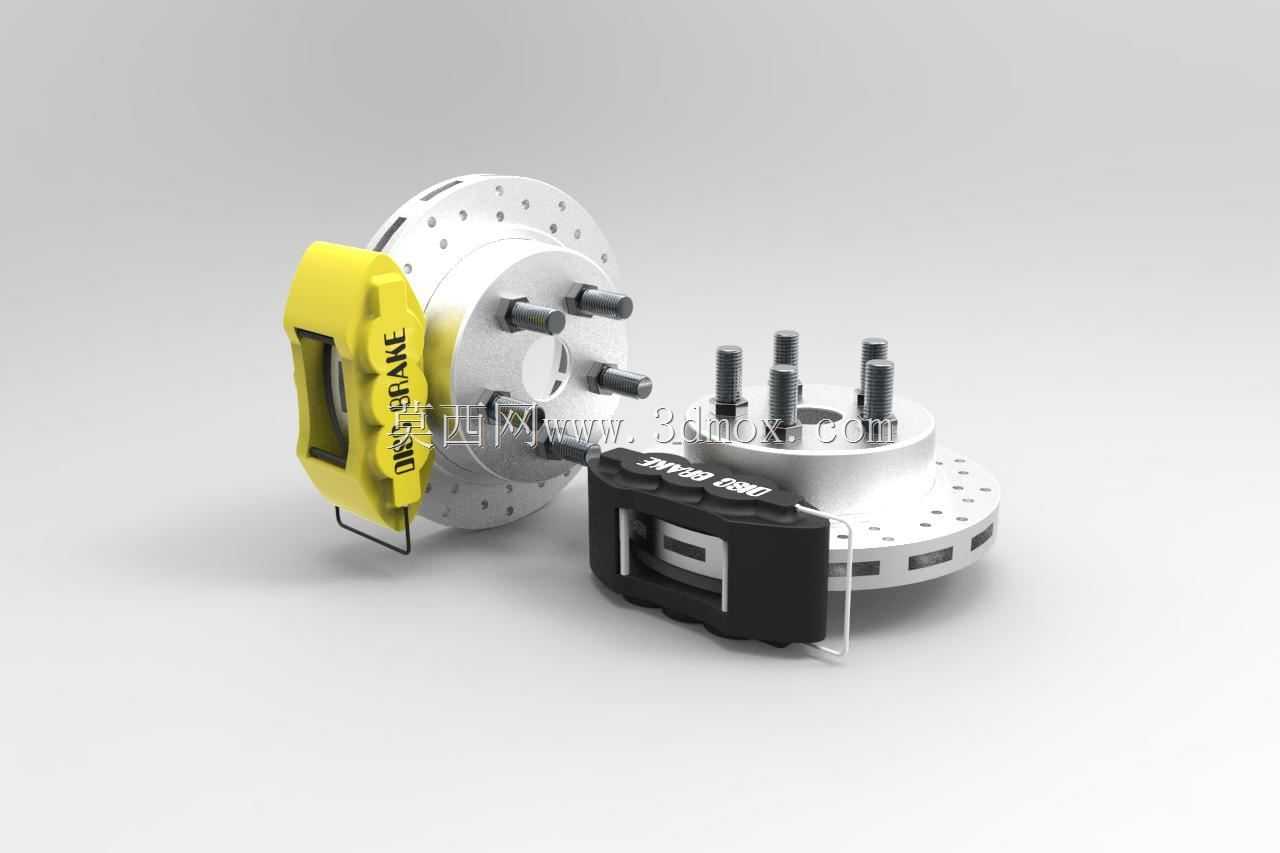

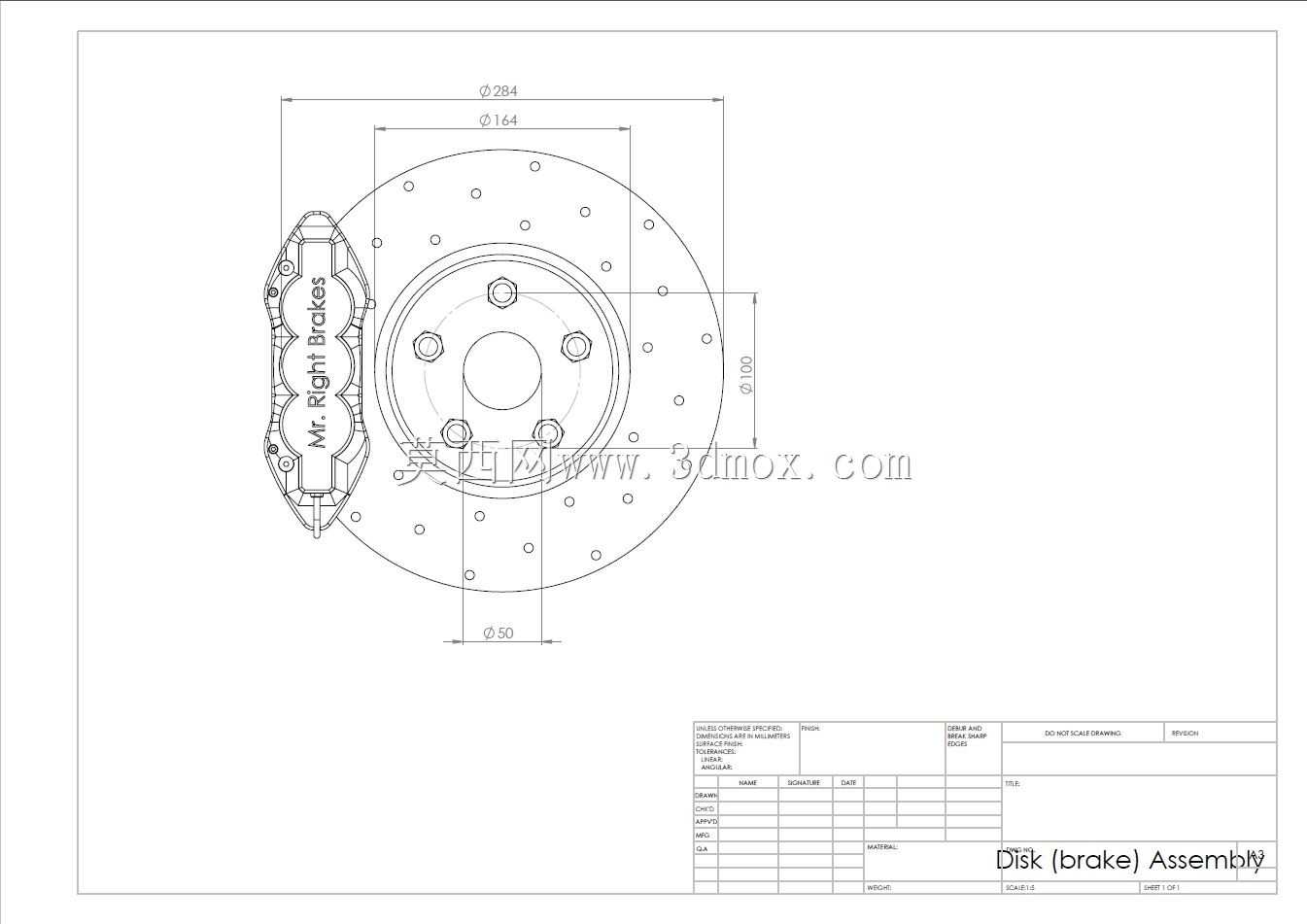

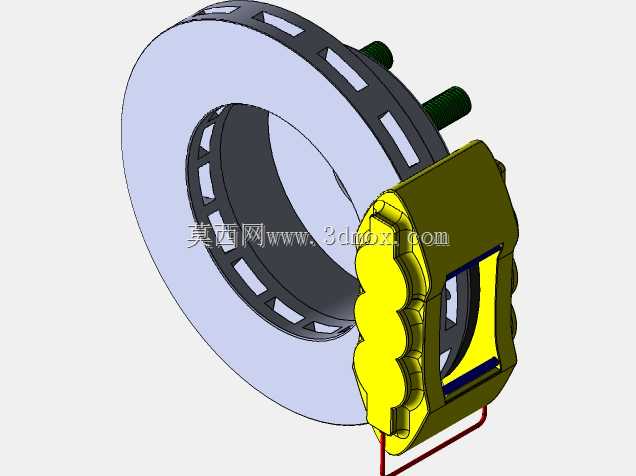

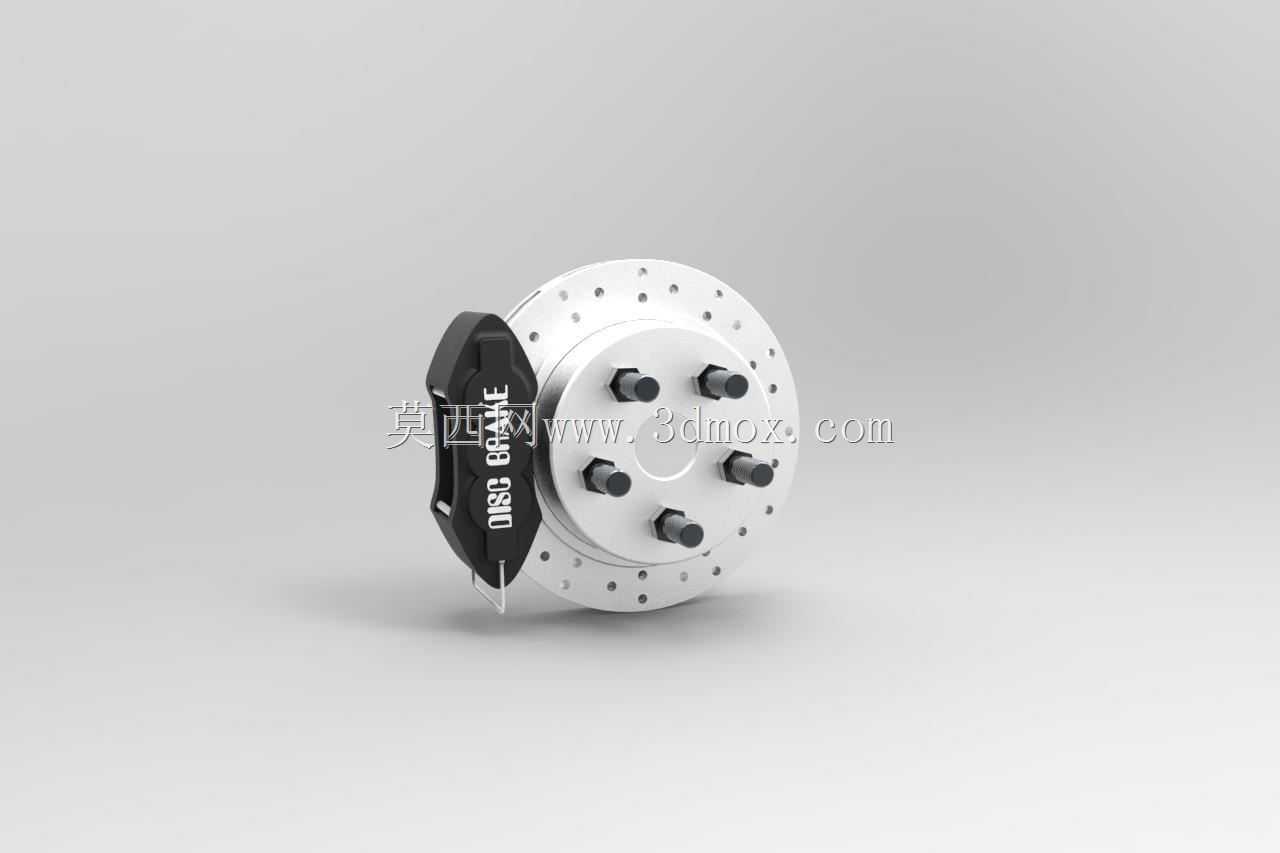

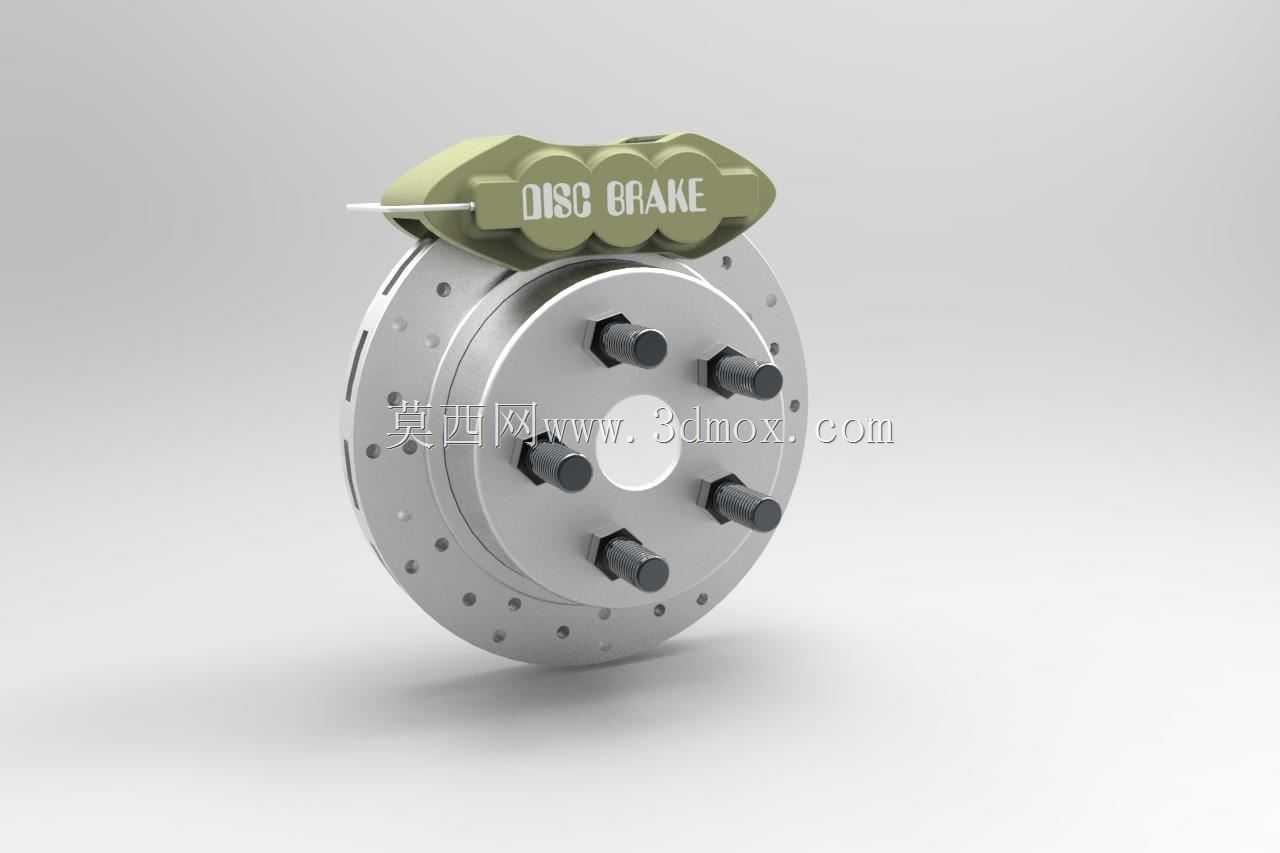

这款盘式刹车结构广泛应用于乘用车辆、轻型商用车辆的前轮及四轮碟刹配置的后轮制动系统中，是车辆行驶安全体系里的核心执行部件，承担着车辆减速、驻车、紧急制动的核心功能，直接决定车辆制动距离、制动稳定性与连续制动工况下的抗热衰退性能。在实际行车场景中，当驾驶员踩下制动踏板，制动总泵建立的液压压力会传递到制动卡钳的活塞结构上，推动两侧摩擦片压紧刹车盘的两个摩擦端面，通过摩擦作用将车辆行驶的动能转化为热能散出，以此实现车速的降低乃至车辆的完全停驻；相比传统鼓式刹车结构，盘式刹车的外露式结构拥有更优秀的散热效率，在长下坡连续制动、高速紧急制动等工况下，能够大幅降低热衰减带来的制动力下降风险，同时涉水后制动性能恢复速度更快，不易出现泥沙堆积导致的制动卡滞问题。这款产品在设计阶段充分考虑了量产装车的实际需求，刹车盘采用通风式双层结构，盘面均匀分布多组圆形散热通孔，在车辆行驶过程中气流可以从盘体内部风道与盘面通孔快速穿过，带走摩擦产生的大量热量，有效避免高温导致的摩擦片烧蚀、制动盘翘曲变形问题；盘面的五个螺栓安装孔位严格匹配主流家用车型的轮毂安装节圆直径，中心定位孔尺寸符合对应轮毂的中心圈规格，安装时无需额外加工转接部件即可直接适配对应车型的转向节安装位，卡钳的安装支架定位尺寸也与原车羊角的安装点位完全契合，替换安装时不需要改动周边的悬架、转向拉杆等部件。卡钳部分采用浮动式结构设计，单侧活塞推动内侧摩擦片贴合盘面后，卡钳本体可沿导向销滑动带动外侧摩擦片同步压紧，保证两侧摩擦片受力均匀，避免偏磨问题；卡钳本体上预留了排气螺钉安装位，方便更换制动液、拆装维护时排出管路内的空气，保证制动踏板的脚感紧实无虚位。摩擦片的摩擦面尺寸经过匹配计算，与刹车盘的有效摩擦半径完全适配，能够在提供足够制动力矩的同时，避免摩擦片超出盘体边缘导致的异常磨损；整个制动结构的外形轮廓充分考虑了轮毂内部的安装空间，卡钳外侧与轮毂辐条内侧预留了足够的安全间隙，不会在转向、颠簸行驶时出现运动干涉，刹车盘的背面与防尘罩、轮毂轴承端面的间隙也符合整车装配的公差要求，装车后运转平稳无抖动，能够满足日常城市通勤、高速行驶、山路行驶等多场景下的制动使用需求。
