闭式双点大型冲压压力机结构设计

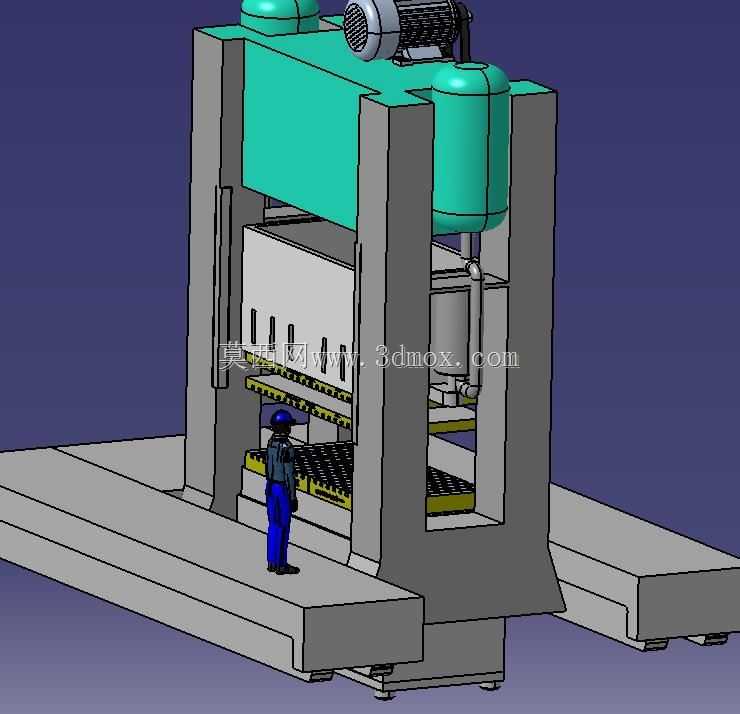

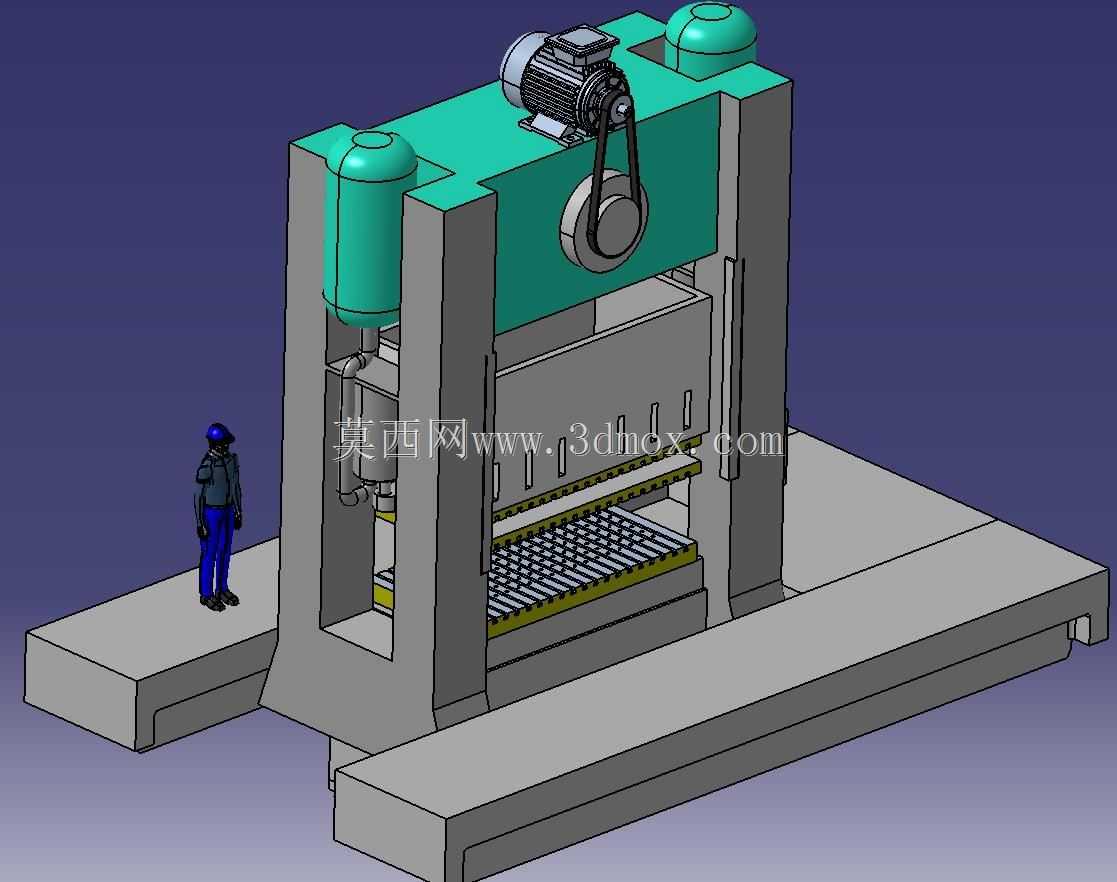

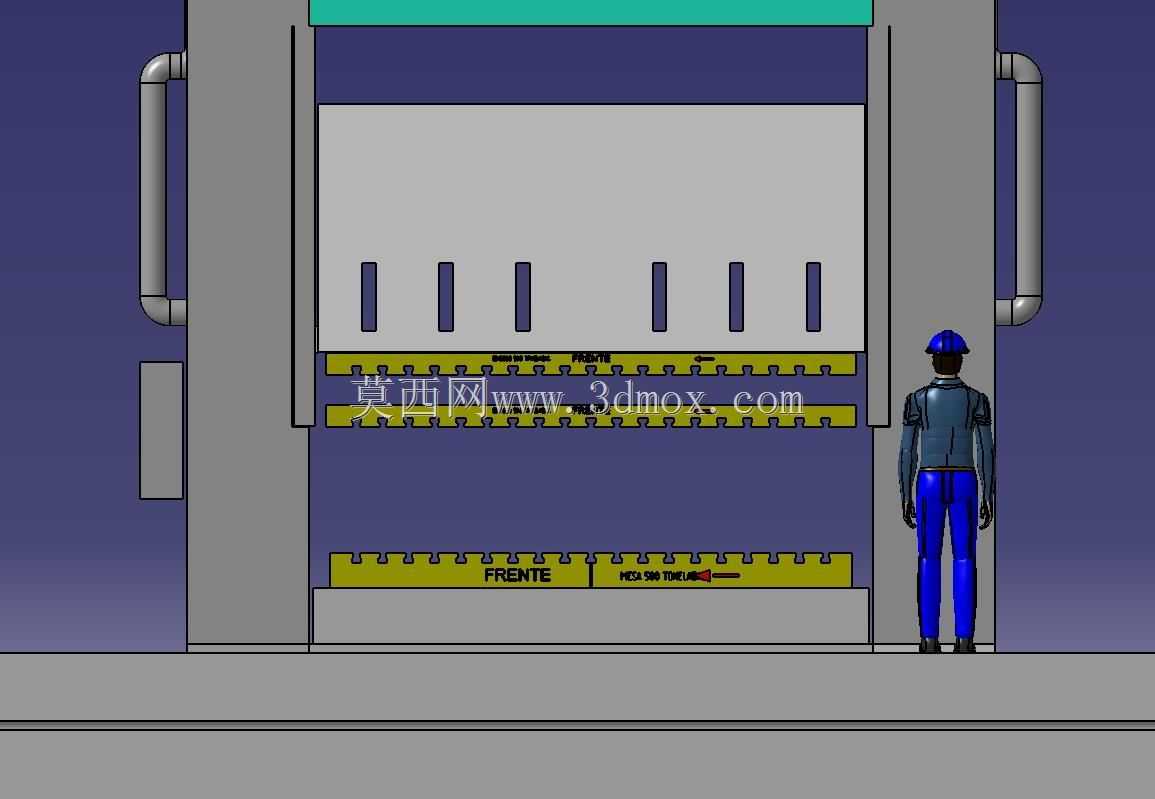

该设备属于大型闭式冲压成型锻压设备，主要应用于汽车整车制造、家电钣金生产、五金冲压件批量加工等行业的大尺寸板材成型工序，可完成薄板落料、冲孔、拉深、折弯、整形等多种冲压工艺作业，适配厚度0.5mm到6mm的冷轧钢板、热轧钢板、铝合金板材等多种冲压原材料，能够满足大批量连续冲压生产的工况需求。设备采用闭式双柱龙门式机架结构，整体为框架式焊接后时效处理的机身设计，相比开式压力机具备更高的结构刚性与抗偏载能力，可承受大吨位冲压作业时的交变载荷，长时间运行时机身形变量控制在极低范围，能够有效保障冲压件的成型精度与模具使用寿命。设备顶部设置有电机带轮传动机构，通过V带将动力传递至曲轴机构，搭配两侧的平衡气缸平衡滑块与上模的自重，消除传动间隙带来的回程冲击，让滑块运行过程更加平稳，减少冲压过程中的振动与噪音。设备的工作台面为长条形大尺寸设计，可适配大型连续冲压模具或者多工位级进模的安装，工作台前方延伸出的送料平台可搭配自动化送料机构使用，实现板材的自动上料、冲压、出料全流程连续作业，大幅提升生产效率。滑块部分采用长导向结构，导轨面经过精加工处理，配合强制润滑系统，可保障滑块上下往复运动的精度，减少导轨磨损，提升设备长期运行的稳定性。设备两侧的立柱上设置有装模高度调节机构，可根据不同模具的闭合高度快速调整滑块的下死点位置，适配不同规格模具的安装使用需求。在安装边界方面，该设备属于大型落地式冲压设备，安装时需要提前浇筑符合承重要求的混凝土地基，预留足够的设备操作与维护空间，机身两侧需要预留传动部件与气动系统的检修空间，工作台前方需要预留送料机构与出料输送线的安装位置，设备顶部需要预留起重吊装的维护空间，整体安装布局需要符合冲压车间的安全生产规范，保障设备运行时的操作安全与维护便利性。设备的操作区域设置有安全防护空间，可搭配光电保护装置等安全配件，避免冲压作业过程中的安全隐患，适配现代化冲压车间的安全生产要求。
