小型龙门式车库液压压力机结构设计

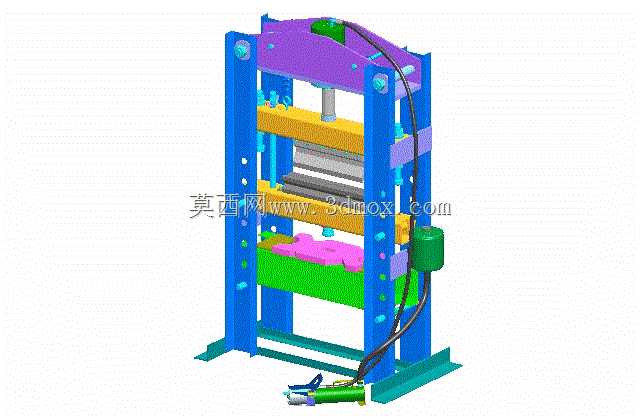

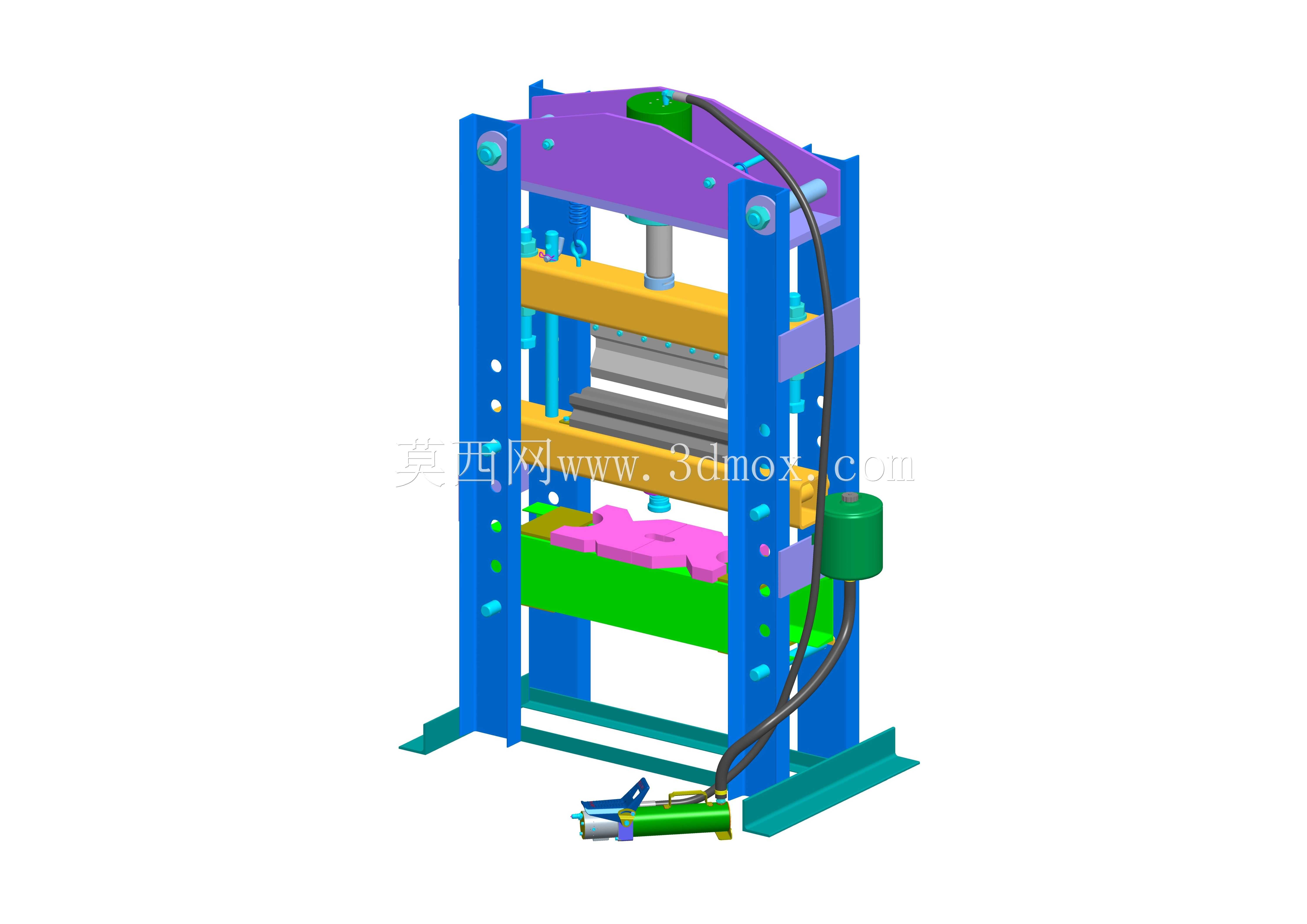

这款龙门式液压压力机主要面向小型汽修门店、个人车库、五金维修作坊等场景设计，可覆盖汽车维修过程中各类零部件的压装、拆卸、校直作业需求，比如汽车轴承的压入与拔出、钢板弹簧的校直、小型金属工件的冲压成型、橡胶衬套的压装更换，也可用于五金加工过程中简单零件的压合、铆接、校形作业，是小型维修与加工场景中实用性极强的通用液压作业设备。设备采用经典双柱龙门式框架结构，整体受力均匀，框架稳定性强，两侧立式立柱采用加厚型钢焊接加工，表面做防锈喷涂处理，既保证了承压过程中的结构刚性，避免长期受力出现框架变形，也能适应车库、维修车间内多油污、易潮湿的使用环境，降低日常维护成本。设备的核心施压单元采用手动液压驱动方案，配套独立的手动液压泵与外置储油罐体，液压管路采用高压耐油橡胶管连接，无需外接电源即可完成施压作业，适配车库内无固定动力电源的灵活使用场景，施压行程可通过上部调节机构进行粗调，配合可上下移位的工作台托板，能够适配不同高度尺寸的工件作业需求，工作台托板设置多档定位孔位，可根据工件尺寸快速调整作业空间，无需复杂拆装即可完成工位切换。设备的施压横梁配备可更换的压头接口，可根据作业需求更换平压头、V型压头、专用拆装压套等配件，覆盖不同类型工件的作业需求，液压系统自带过载保护结构，当施压压力超过额定阈值时会自动泄压，避免超压造成工件损坏或设备结构损伤。从安装边界来看，设备整体采用落地式安装，底部框架预留地脚固定孔位，可直接固定在水泥地面上使用，整体占地宽度适配普通车库的工位间距，无需占用过大的作业空间，设备两侧预留足够的操作空间，操作人员可站在设备正前方完成液压泵操作、工件对位、压力调整等全流程作业，框架上部预留的吊装孔位也方便设备进场安装时的移位吊装。设计过程中充分考虑小型维修场景的使用习惯，将液压操作手柄设置在设备侧下方，操作高度适配成年人站立操作的舒适区间，无需弯腰或抬手即可完成加压、泄压操作，可动部件之间均设置润滑注油点，日常维护时只需定期加注润滑脂即可保证活动部件顺畅运行，设备的外露液压管路采用卡扣固定在立柱侧面，避免作业过程中工件磕碰管路造成损坏，整体结构兼顾了实用性、耐用性与操作便捷性，能够满足小型维修场景下绝大多数常规压力作业需求。
