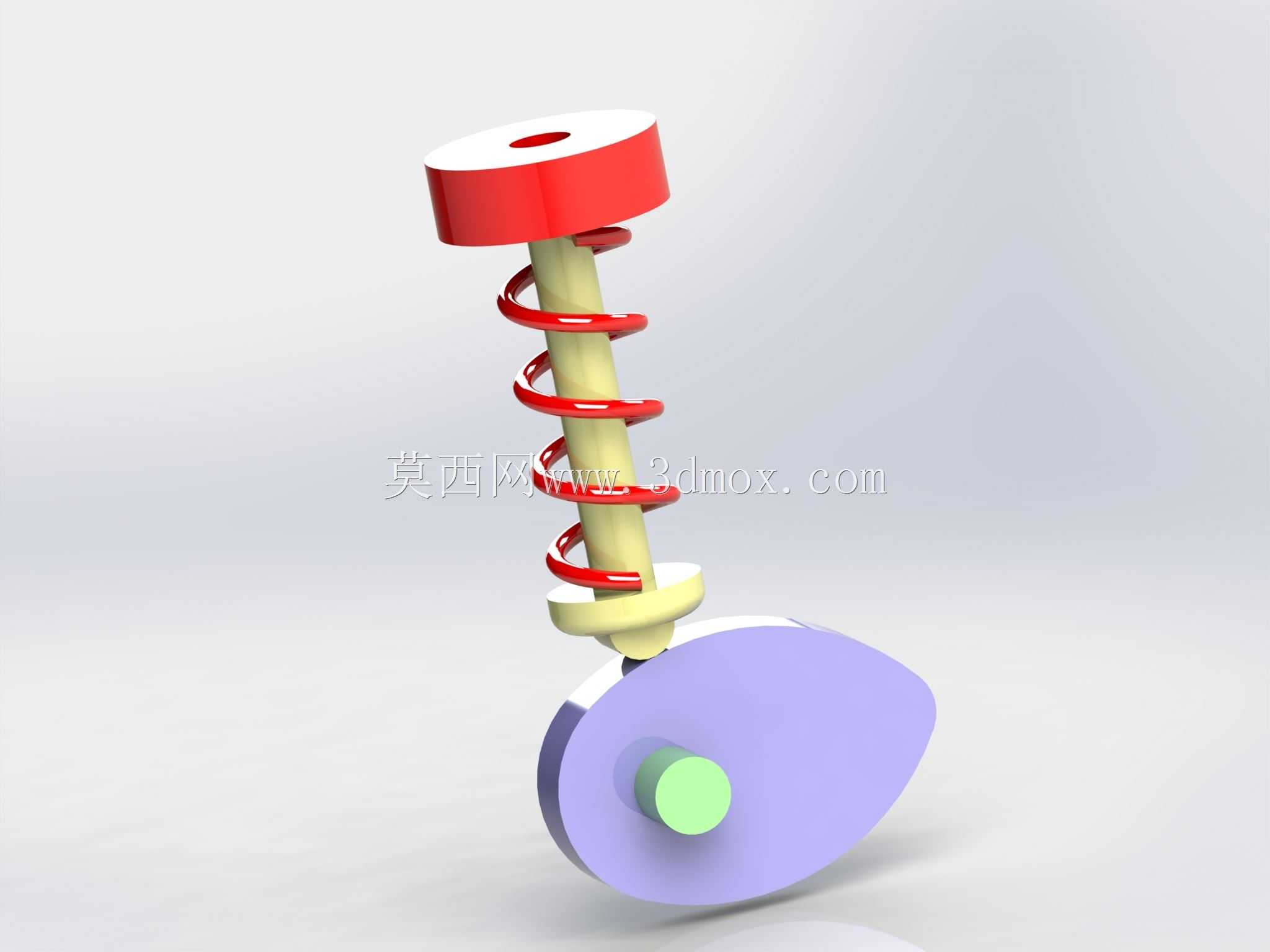

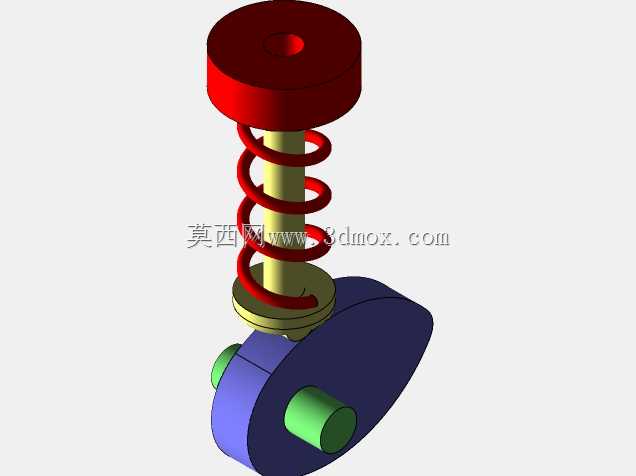

盘形凸轮直动从动件弹簧复位传动结构

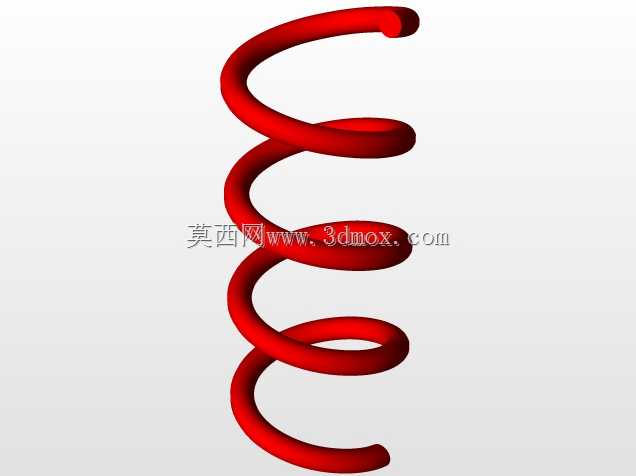

该结构是机械传动领域应用极为广泛的凸轮从动件传动单元，核心依靠盘形凸轮的轮廓曲线驱动从动件完成预设规律的往复直线运动，配套的圆柱螺旋压缩弹簧为从动件提供持续的复位压紧力，保证从动件端部始终与凸轮轮廓表面紧密贴合，避免运动过程中出现脱离、冲击异响的问题，整套机构可将凸轮的连续回转运动平稳转化为从动件的可控直线往复动作，在自动化生产线的送料机构、内燃机配气系统、轻工包装设备的工位切换机构、纺织机械的导纱动作单元中都有大量落地应用。从实际使用场景来看，这类凸轮从动件结构非常适合需要固定时序往复动作的工位，相比气缸、电缸等直线驱动元件，它不需要额外的电控程序控制，仅靠自身轮廓曲线就能实现精准的动作时序匹配，运行可靠性高，长期连续工作的故障率极低，在高速运转的自动化设备中优势尤为明显。设计层面，这套结构的核心逻辑围绕运动规律匹配展开，盘形凸轮的轮廓曲线根据从动件的行程需求、运动速度、加速度特性专门拟合，既可以实现等速运动的平稳送料，也可以通过修正轮廓实现等加速等减速、简谐运动规律，降低高速运转时的刚性冲击；从动件端部与凸轮接触的位置做了圆弧过渡处理，减少接触应力集中，延长构件的磨损寿命；复位弹簧的刚度经过匹配计算，既能够保证从动件在回程阶段始终贴紧凸轮轮廓，又不会因为弹簧压力过大造成凸轮与从动件接触部位的过度磨损，同时弹簧的安装导杆与从动件的滑动导向段做了同轴度匹配，避免弹簧伸缩过程中出现偏磨、卡滞的问题。安装边界上，整套结构以盘形凸轮的安装转轴为定位基准，凸轮的中心孔与设备的动力输出轴配合固定，从动件的导向套需要与凸轮中心保持严格的垂直对位，保证从动件的运动方向正对凸轮的回转中心，避免出现侧向分力造成导向部位的偏磨；弹簧的安装空间预留了足够的压缩行程余量，既满足从动件全行程运动时的弹簧压缩量需求，也预留了一定的磨损补偿空间，从动件的顶端安装位可以根据实际使用需求连接不同的执行端头，适配推料、压合、触发等不同的作业功能，整体结构紧凑，不需要占用过大的安装空间，可直接集成到各类专用设备的传动系统中。
