带安装底座的皮带轮传动支撑结构

这套带安装底座的皮带传动支撑结构，是工业传动系统里非常典型的动力传递单元，日常在小型加工设备、轻工输送线、农用辅助机具、小型风机泵类设备的动力端都能见到这类结构的身影，核心作用是在原动机和工作机之间完成扭矩传递，同时依托自身的刚性支座抵消皮带张紧产生的径向载荷，避免传动轴出现挠曲变形影响传动效率。从实际使用场景来看，这类结构不需要额外搭建复杂的安装机架，自身带的一体式安装底板可以直接通过螺栓固定在设备的安装平面上，大幅减少现场安装的找正工作量，很适合中小功率的开式传动场景使用，尤其是在设备布局紧凑、没有多余空间布置分体式轴承座的场合，这种集成式的支撑结构优势非常明显。

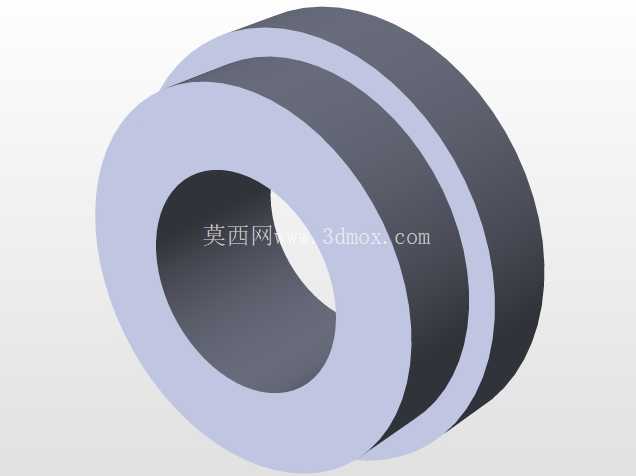

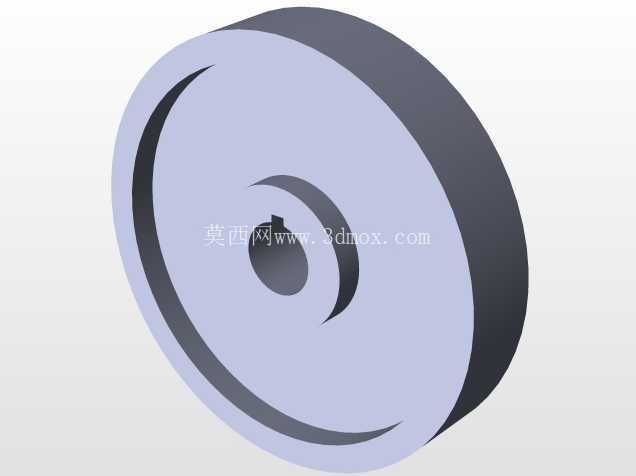

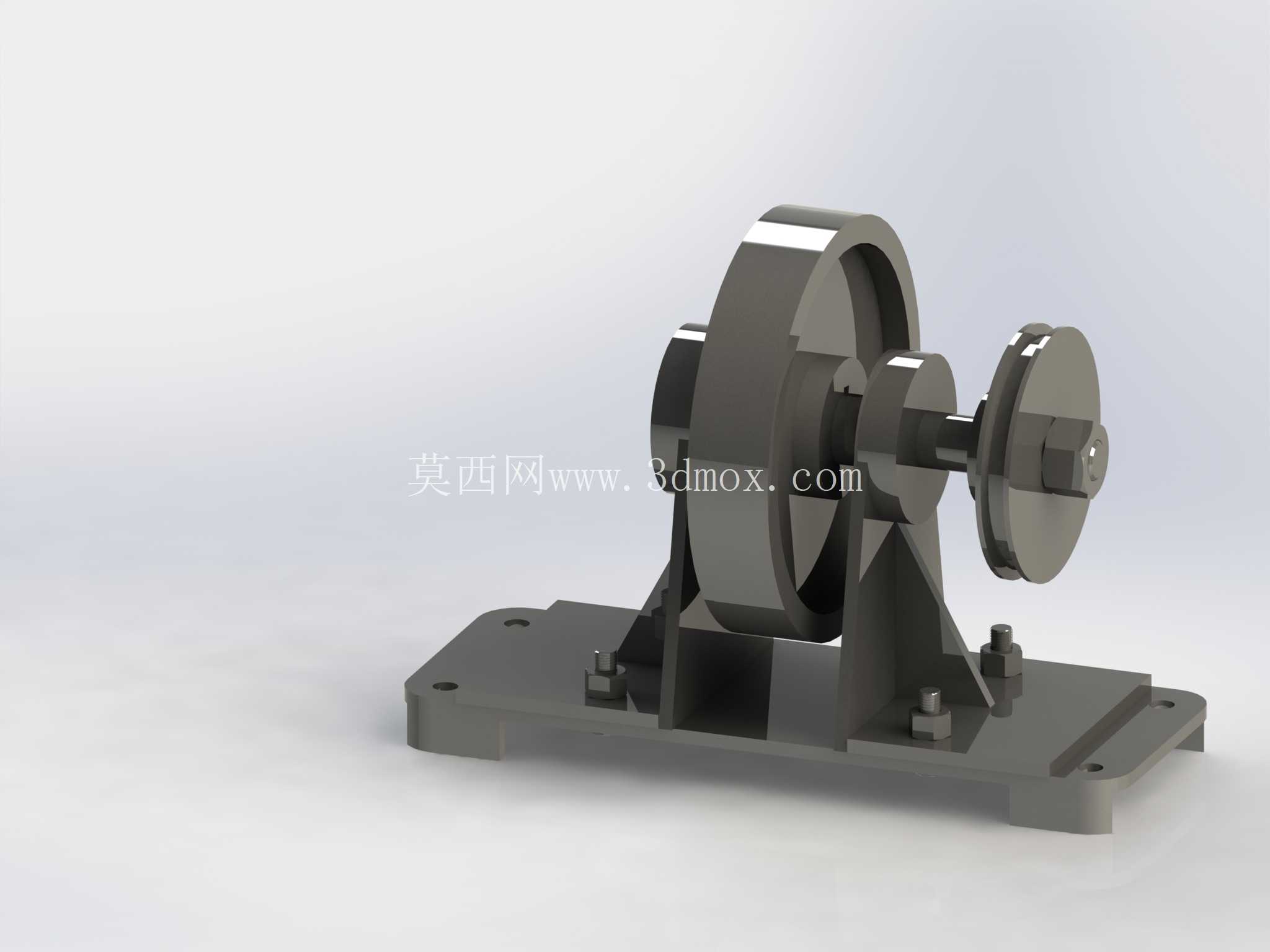

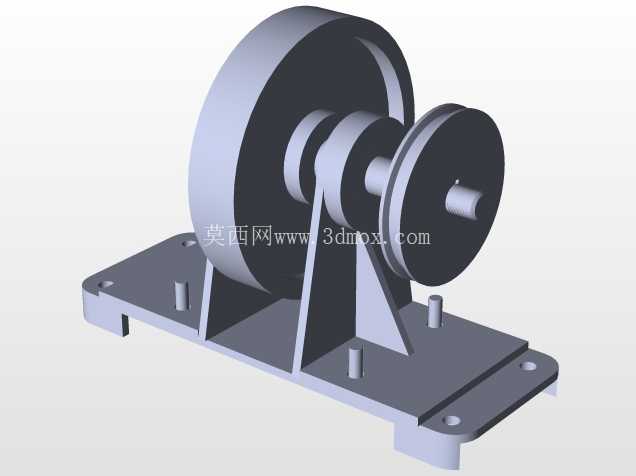

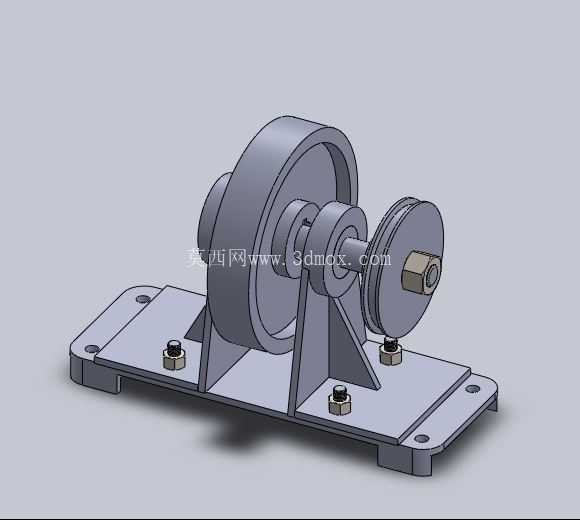

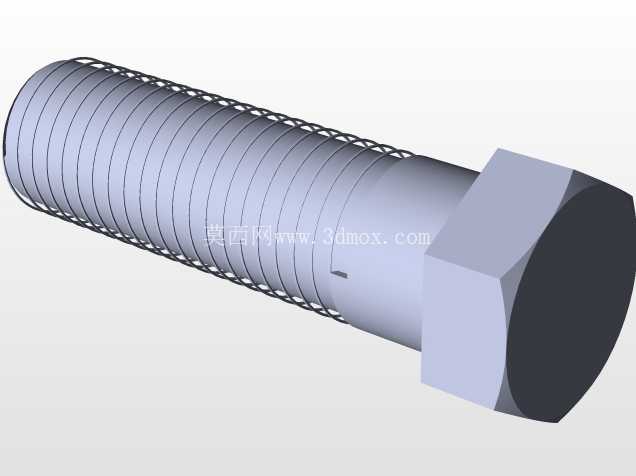

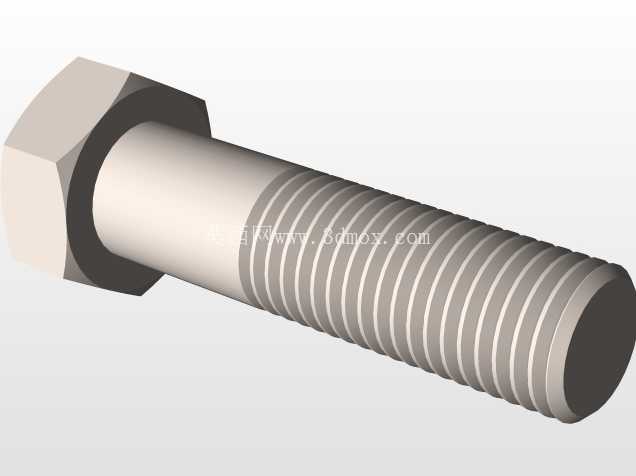

从功能特性上拆解来看，整个结构分为几个核心功能段：最外侧的大直径带轮是动力输入或输出端，根据传动比需求可以匹配不同直径的带轮，适配三角带、平带等不同类型的传动带；中间的支撑段采用了双侧立式支撑肋的结构，两个支撑臂之间预留了足够的带轮安装空间，传动轴穿过支撑臂上的安装孔，轴端设置了锁紧结构，避免带轮运转过程中出现轴向窜动；底部的安装底板做了加厚处理，四个角位置预留了沉头安装孔，安装时螺栓头可以沉入板面以下，不会出现突出的干涉点，底板和立式支撑肋之间做了三角加强筋连接，能够有效承受皮带张紧时产生的倾覆力矩，避免长期运转后支撑臂出现外张变形。

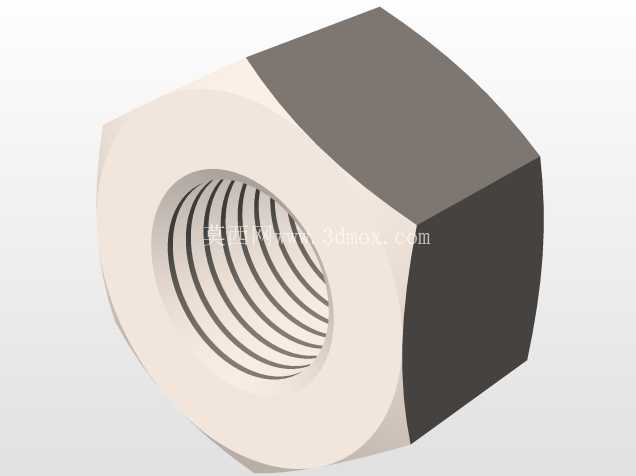

在设计思路上，这类结构优先考虑的是刚性和安装便捷性的平衡，没有采用过于复杂的分体装配结构，而是把支撑座和安装底板做成一体式的结构，减少了装配累积误差，同时也降低了加工环节的装夹次数。带轮和轴的配合采用了过渡配合加键连接的方式，既保证扭矩传递的可靠性，也方便后期维护时拆卸更换带轮；轴端的锁紧采用了螺母加止动垫片的结构，相比顶丝锁紧的方式，抗冲击能力更强，在频繁启停的传动场景下也不会出现松动。支撑臂上的轴孔位置做了凸台加厚处理，增加了孔的接触长度，提升了传动轴的支撑刚度，避免轴在孔内出现悬臂受力的情况。

关于安装边界和尺寸适配，这类结构的安装核心是保证带轮的中心平面和配对带轮的中心平面重合，误差不能超过带轮宽度的千分之五，否则会出现皮带偏磨、掉带的问题。底部安装孔的孔距是按照常用的设备安装基准设计的，安装面的平面度要求控制在0.1mm以内，避免安装时底座出现翘曲，导致轴孔同轴度偏差。带轮的外径尺寸决定了最小的安装安全距离，通常带轮外圆到周边设备构件的距离要预留出至少30mm的空间，方便皮带的安装和后期更换，同时也避免运转过程中带轮和周边构件发生刮碰。传动轴的伸出长度可以根据实际连接的负载端尺寸做调整，但伸出段的长度不能超过轴径的2.5倍，否则会加大轴端的挠度，影响轴承的使用寿命。

在实际选型应用时，需要根据传递的功率大小匹配对应轴径的结构，同时核算皮带张紧力对底座产生的载荷，确认安装螺栓的强度是否满足要求，日常维护时只需要定期检查锁紧螺母的预紧力、支撑部位的磨损情况，以及皮带的张紧度即可，整体结构的维护成本很低，对使用环境的要求也不高，在多粉尘、有一定湿度的车间环境下也能稳定运转。
